电容测量仪设计项目说明指导书.docx

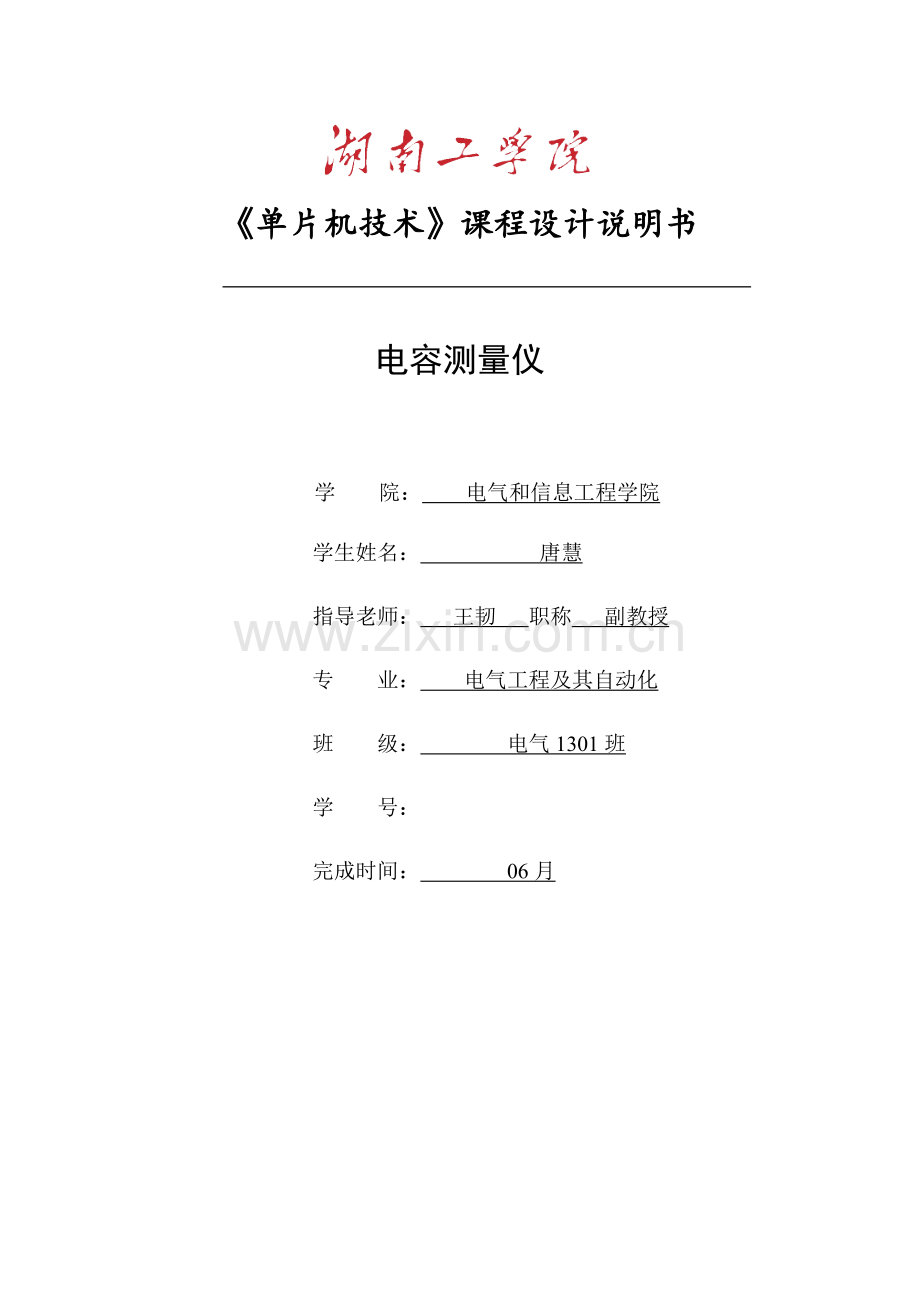

单片机技术课程设计说明书 电容测量仪 学 院： 电气和信息工程学院 学生姓名： 唐慧 指导老师： 王韧 职称 副教授 专 业： 电气工程及其自动化 班 级： 电气1301班 学 号： 完成时间： 06月 湖南工学院单片机技术课程设计课题任务书学院：电气和信息工程学院 专业：电气工程及其自动化指导老师王韧学生姓名唐慧课题名称电容测量仪内容及任务一、设计任务设计一个基于单片机电容测量仪。二、设计内容1、电容测量仪硬件系统（1）、单片机最小系统模块（2）、供电模块（3）、显示模块（4）、外围测量电路2、电容测量仪软件系统（1）、定时器/计数器程序模块（2）、显示程序模块（3）、按键处理程序模块（4）、控制和计算程序模块三、设计要求电容测量仪上电或按键复位后能自动显示系统提醒符“S.”或其它开启标示符，进入准备工作状态。电容测量仪可经过LCD1602液晶屏或数码管来显示目前测量值；当把待测元件插上测试端子后，按下按键即开始进行对应测量。关键参考资料1李广弟.单片机基础M.第3版.北京：北京航空航天大学出版社，.6.2李全利.单片机原理及应用（C51编程）M.北京：高等教育出版社，.12.3马忠梅.单片机C语言应用程序设计M.第4版.北京：北京航空航天大学出版社，.6. 4李光飞.单片机C程序设计指导M.北京:北京航空航天大学出版社，.01.5李光飞.单片机课程设计实例指导M.北京:北京航空航天大学出版社，.9.教研室意见 教研室主任：（签字）年 月 日摘 要目前现代化电子市场正朝着快速及便利同时大容量方向发展，现代电子产品几乎能利用到社会各个领域当中，有力推进了社会现代化发展。同时，电子产品也被要求以愈加快速度升级和愈加快速处理。在电容测量仪系统硬件设计中，以AT89S52单片机为关键，使用对应振荡电路转化为频率实现参数测量。电容是采取555多谐振荡电路产生，将振荡频率送入AT89S52计数端端口，经过定时而且计数能够计算出被测频率，再经过该频率计算出被测参数，最终经过数码管显示测量值。在电容测量仪系统软件设计中，使用C语言编程编写了运行程序；包含主程序模块、显示模块、电容测试模块。一样，在维修人员在对电子产品维修中，电路检测是最基础，有时需要检测电路中各个部件是否工作正常，电容器是否工作正常。做出实物，经过试验测试，结果表明电容测量仪样机功效和指标达成了设计要求。 关键词：555多谐振荡电路；单片机；三位数码管目 录1 绪论11.1 电容测量仪研究意义11.2 实现功效11.3 总体方案介绍11.4 工作原理说明22 电容测量仪硬件系统设计32.1 AT89S52单片机介绍32.2 电源电路42.3 复位电路42.4 晶振电路52.5 下载电路62.6 数码管显示电路62.7 RC振荡电路7 2.7.1 555定时器介绍7 2.7.2 RC振荡电路9 2.8 电路原理图112.9 实物图112.10 元器件清单113 电容测量仪软件系统设计123.1 单片机片外资源123.2 主程序模块123.3 数码管显示模块133.4 按键程序模块133.5 频率测量模块143.6 系统程序清单144 设计结果及误差分析154.1 电容测量仪使用说明154.2 电容测量仪调试结果154.3 电容测量仪误差分析164.4 设计结论164.5 设计体会16结束语17参考文件18致谢19附录20附录A 电路原理图20附录B 电路实物图23附录C 元器件清单24附录D 程序清单251 绪论 1.1 电容测量仪研究意义多年来，测试仪器行业已经越过低谷阶段，重新回到了快速发展轨道，尤其最近几年，中国本土仪器取得了长足进步，尤其是通用电子测量设备研发方面，和国外优异产品差距正在快速缩小，对国外电子仪器巨头垄断造成了一定冲击。伴随模块化和虚拟技术发展，为中国测试测量仪器行业带来了新契机，加上各级政府日益重视，和中国自主应用标准研究快速进展，全部在为该产业提供前所未有动力和机遇。从中国电子信息产业统计年鉴中能够看出，中国测试测量仪器每十二个月全部以超出30%以上速度在快速增加。在此快速增加过程中，无疑催生出了很多测试行业新创企业，也催生出了一批批可靠性和稳定性较高产品。因为测量电容方法多并含有一定复杂性，所以电容测量仪设计是在参考555定时器基础上确定一套自己设计方案。是尝试用555定时器将被测参数转化为频率，这里将电容测量电路产生频率送入AT89S52计数端端口，经过定时而且计数能够计算出被测频率再经过该频率计算出各个参数。1.2 实现功效（1） 电容测量仪在接入稳压电源后能显示初始化状态。（2） 电容测量仪进入待测量状态。（3） 接入被测量电容后三位数码管显示测量数据。（4） 按复位键能够进行重新测量。1.3 总体方案介绍电容测量仪设计思想是把电容C经过RC振荡转换成频率信号f，这么就把模拟量转化为数字量，然后送入关键进行计数后再对数据进行处理和运算求出被测电容值，并送显示器显示。首先设计RC振荡电路，接入被测电容后，由555定时器组成振荡器产生方波。然后，把此脉冲信号经过接口传到AT89S52单片机上，对此脉冲信号进行计数，经过软件编程，使之转换成电容值，最终由三位数码管显示电容值。系统关键由测量电路和控制电路两部分组成。测量电路关键用于产生RC振荡频率f，而控制电路则用于对所产生振荡频率进行计数处理控制并送显示等。系统设计框图图1所表示。图1 系统设计框图1.4 工作原理说明（1）测量部分测量部分功效是把电容C经过RC振荡转换成频率信号f，这么就把模拟量转化为数字量。设计中RC振荡是利用555定时器振荡电路产生。因为555内部比较器灵敏度较高，而且采取差分电路形式，它振荡频率受电源电压和温度改变影响很小，故能确保检测结果正确性。经过AT89S52单片机I/O口自动识别，实现自动测量。 （2）控制部分控制部分以AT89S52单片机为关键，利用其管脚特殊功效和所含有中止系统，定时/计数器和LED显示功效等。设计中采取三位数码管组成显示器，直观易懂，操作简单，且能降低功耗。2 电容测量仪硬件系统设计2.1 AT89S52单片机介绍 以AT89S52单片机为控制关键，外扩外围电路，完成频率计所需要外围电路。显示电路，键盘输入电路，复位电路等。AT89S52单片机内部配以基础单元：即三个定时/计数器、5个中止源。可由编程来实现依据定时、计数时计数溢出而产生中止申请信号中止功效，并由三位数码管对被测值进行显示。AT89S52系列单片机，含有反应速度极快，工作效率特高特点。 AT89S52单片机基础特点是低功耗、高性能，片内由4KB可编程/擦除只读存放器8位COMS微控制器组成，经过结合高密度、非易失存放技术来确保单片机引脚和对应指令系统高兼容度。因为芯片里FLASH存在，所以能够经过通用非易失存放编程器实现在线编程和反复编程等功效。在通常情况下，当系统掉电时，数据存放器内容立即会被保留下来，而此时单片机其它一切全部会停止工作，直到产生下一个中止或硬件复位信号整个系统才会重新开始工作。AT89S52内部特点：含有40个引脚、8K片内程序存放器空间、256B随机存取数据存放器，32个外部双向输入/输出I/O口，5个中止优先级2层中止嵌套中止，2个16位可编程定时计数器,2个看门狗（WDT）电路，片内时钟振荡器。AT89S52引脚图图2所表示。图2 AT89S52引脚图2.2 电源电路电源电路是给数字频率计提供电源，此电路包含一个输入220V输出为15V变压器，一个六脚开关，一个发光二极管、电容、电阻、导线组成。其中依据经验值可取C1=2200F,C2=470F,C3=C4=0.1F,R1=300，其中C1和C3组成滤波结构，含有滤波作用，发光二极管作用关键是：利用二极管单向导电特征来提醒电源是否接通或观察电源是否一直保持通电正常、稳定，而且300电阻和二极管串联，其作用是保护二极管不会因为电流忽然变大而被烧坏。本电路采取是+5V直流稳压电源对整个系统进行供电。图3所表示。图3 电源电路2.3 复位电路复位电路作用是按下复位键能够使显示界面回到最开始地方。课程设计按键复位电路由两个电阻一个电容和一个按键组成，大小分别为22F，1K，200，1K电阻一端接电源，另一端接电容正极接到单片机复位引脚，200电阻按键串联后和22F电容并联，当按键按下时，200电阻和VCC直接相连，和1K电阻产生分压，在RST产生复位所需高电平。当按键松开，VCC给电容充电，RST仍为高电平，而当电容充电完成后，相当于短路，则为低电平，正常工作。复位电路图4所表示。图4 复位电路2.4 晶振电路晶振电路作用是产生单片机所必需时钟频率。单片机工作所需同时时钟信号由由以下两种方法取得，第一：由单片机片内时钟电路结合外部晶振、电容产生；第二：直接从单片机外部引入脉冲信号。设计中用第一方法，有石英晶体和微调电容（通常取值30pF左右）组成，石英晶体产生震荡，单片机振荡电路产生脉冲信号称振荡信号，它频率等于石英晶体振荡频率（fosc）,简称晶振频率，振荡脉冲信号还不是单片机工作所需时钟信号，时钟信号必需由振荡脉冲信号经单片机片内时钟电路处理后才能产生。课程设计晶振电路关键由振荡电路和分频电路组成。其中振荡电路由高增益反相器和并联外接石英晶体和电容组成产生振荡脉冲。而分频电路则用于把振荡脉冲分频，已得到所需时钟信号。振荡电路由单片机芯片XTAL1端输入，XTAL2端输出。此时同时并接一个石英晶体振荡器和两个33pF电容。而AT89S52中自带有分频电路所以不需要外接电路对脉冲信号进行分频。晶振频率是12MHz。图5所表示。图5 晶振电路2.5 下载电路因为AT89S52支持flash在线写入、擦除，所以下载电路是必不可少部分。由下载口进行单片机和电脑连接。并有下载电路产生电源提供给单片机工作。关键是USB下载口（ISP）组成，1脚接P1.5；3脚接RET；4脚接P1.7；5脚接P1.6；6脚接VCC，7、8、9、10脚接GND；。经过下载口实现计算机和单片机通信。图6所表示。图6 下载电路2.6 数码管显示电路三位数码管是由发光二极管显示字段组成。在单片机应用系统中使用最多就是七段LED数码管，有共阴极和共阳极两种。共阳极LED数码管显示器公共端为发光二极管阳极，通常接+5V电源，当发光二极管阴极为低电平时，发光二极管点亮。电容测量仪设计中采取是3位七段共阳极数码管显示器，一共含有12个引脚，4个位选端，8个字选端。单片机和数码管模块连接图图7所表示。图7 显示电路设计2.7 RC振荡电路建立振荡，就是要使电路自激，从而产生连续振荡，由直流电变为交流电，对于RC振荡电路来说，直流电源即是能源，自激原因是微弱信号经过放大，经过正反馈选频网络，使输出幅度越来越大，最终受电路中非线性元件限制，使振荡幅度自动地稳定下来，为此采取555定时器来产生RC振荡频率。2.7.1 555定时器介绍555定时器是一个模拟电路和数字电路相结合中规模集成器件，它性能优良，适用范围很广，外部加接少许阻容元件能够很方便地组成单稳态触发器和多谐定时器，和不需外接元件就可组成施密特触发器。所以集成555定时被广泛应用于脉冲波形产生和变换、测量和控制等方面。(1)555定时器内部结构555定时器是一个模拟电路和数字电路相结合中规模集成电路,其内部结构图8所表示，管脚排列图9所表示。图8 555定时器内部结构图9 555管脚排列图(2) 多谐定时器工作原理由555定时器组成多谐定时器图10所表示，其中R1、R2和电容C为外接元件。其工作波图11所表示。图10 定时器工作原理图11 多谐振荡器工作波形图设电容初始电压Uc0，t0时接通电源，因为电容电压不能突变，所以高、低触发端VTHVTL01/3Vcc比较器N1输出为高电平，N2输出为低电平，即=1，=0(1表示高电位，0表示低电位)，R-S触发器置1，定时器输出u0=1此时=0，定时器内部放电三极管截止，电源Vcc经R1，R2向电容C充电，uc逐步升高。当uc上升到1/3Vcc时，N2输出由0翻转为1，这时=1，R-S触发顺保持状态不变。所以0tt1期间，定时器输出u0为高电平1。t=t2时刻，uc上升到2/3Vcc，比较器N1输出由1变为0，这时=0，=1，R-S触发器复0，定时器输出u0=0。t1tt2期间，=1，放电三极管T导通，电容C经过R2放电。uc按指数规律下降,当uc2/3Vcc比较器N1输出由0变为1，R-S触发器=1，Q状态不变，u0状态仍为低电平。t=t2时刻，uc下降到1/3Vcc，比较器N2输出由1变为0，R-S触发器=1，=0，触发器处于1，定时器输出u0=1。此时电源再次向电容C放电，反复上述过程。经过上述分析可知，电容充电时，定时器输出u0=1，电容放电时，u0=0，电容不停地进行充、放电，输出端便取得矩形波。多谐定时器无外部信号输入，却能输出矩形波，其实质是将直流形式电能变为矩形波形式电能。(3)振荡周期由图(11)可知，振荡周期。T1为电容充电时间，T2为电容放电时间。充电时间： 放电时间： 矩形波振荡周期： 对于矩形波，除了用幅度，周期来衡量外，还有一个参数：占空比q，q=(脉宽tw)/(周期T)，tw指输出一个周期内高电平所占时间。图（10）所表示电路输出矩形波占空比： 2.7.2 RC振荡电路设计电容测试仪设计采取“脉冲计数法”，就利用了555芯片产生多谐振荡这一原理来设计。由555芯片组成多谐振荡电路，经过计算振荡输出频率来计算被测电容大小。RC振荡电路输出是矩形波脉冲，振荡器输出口要接到AT89S52单片机输入引脚P3.5。这是因为T0设置为定时器，计内部脉冲，ATC89S52单片机设置为计数器计外部脉冲。电路原理图图12所表示。 图12 RC振荡电路接通电源后，C2、CX被充电，A点电压VC上升。当VC上升到2/3Vcc时，触发器被复位，同时555芯片内部放电三极管导通，此时V0为低电平。C2、CX经过R2和放电三极管放电，使VC下降。当VC下降到1/3Vcc时，触发器又被置位，V0翻转为高电平。C2、CX放电所需时间为： 式中：当放电结束时，放电三极管截止，VCC经过R1、R2向CX充电，V由1/3Vcc上升到2/3Vcc所需时间为： 当VC上升到2/3VCC时，触发器翻转，如此周而复始，在输出端得到一个周期性方波，其频率为： 依据555多谐振荡器频率计算公式及电容串联计算公式可推出： 整理得： 由上式可知，当电路设计完成后，全部参数除频率f外均为定值，且f随CX改变而唯一改变。当电容较小时，脉冲频率之间相差上百甚至上千，电路中电阻应做对应调整。统计一秒钟内脉冲数量，由查表可得到相对应电容值。键盘电路作用是给单片机系统提供输入信号。2.8 电路原理图 电路原理图见附录A2.9 实物图 实物图见附录B2.10 元器件清单 元器件清单见附录C3 电容测量仪软件系统设计电容测量仪设计利用C语言编来编写课题程序，它由主程序、数码管显示子程序、按键控制子程序、频率测量子程序等模块组成。同时，软件系统全部给出了较为具体步骤图。3.1 单片机片外资源 P1：数据传输； P0：控制数码管位选； P2：控制数码管段选； 定时器T0，计数器T1。3.2 主程序步骤图主程序步骤图图13所表示。图13 主程序步骤图3.3 数码管显示模块单片机P0口分别控制数码管位选。a-g为数码管8位字数据线，分别和AT89S52单片机P1.0-P1.7相连，用于传输数据。相关程序步骤图图10所表示，具体程序见附录D图14 数码管显示步骤图3.4 按键程序模块当有操作按键按下时，单片机首先会先判定键值，然后依据判定出键值来实施对应键功效程序。相关程序步骤图图15所表示。图15 按键程序步骤图3.5 频率测量模块设计频率计算采取单片机外部中止，对外触发电路产生脉冲频率测量，再经过对测量数据校正来完成。单片机对频率测量原理图16所表示。图16 测频率原理图示 说明：图16中t1时刻检测到高电平开定时器1，开始计数；t2时刻等候检测低电平；t3时刻第二次检测到高电平时关定时器停止计数。利用GATE=1,TR1=1,只有引脚输入高电平时，T1才许可计数，利用此，将外部输入脉冲经引脚上输入，等候高电平到来，当检测到高电平时开定时器开始计数，然后检测低电平，当检测到低电平时已经测得脉冲脉宽，但我们测得是频率，故在程序中药继续检测等候下一个高电平到来，此时关定时器停止计数，用此计数值乘以机器周期数(晶振频率已知)，得出触发电路产生周期，然后再经过数据处理便得到输入信号频率。相关程序步骤图图17所表示。图17 频率测量步骤图3.6 系统程序清单课题软件系统程序清单见附录D。4 设计结果及误差分析4.1 电容测量仪使用说明电容测量仪设计能测量0999nF电容值。当接入0999nF量程范围内电容时，能经过三位数码管显示电容值；当超出量程时，发光二极管亮灯。按下复位键时，能够重新测量电容值。4.2 电容测量仪调试结果 （1）当接通12V稳压电源后，电容测量仪显示是初始化状态图18所表示。图18 电容测量仪初始换状态 （2）当接上330nF334电容时，测得电容值为405nF，电容测量仪工作状态图19所表示。图19 电容测量仪工作状态4.3 电容测量仪误差分析由图19可知，被测电容已知是334电容，电容值为330nF。经过该电容测量仪测得电容值为405nF，所以测量相对误差为22.7%。可见测小电容误差较小，实际测量较大电容时误差会随之加大，引发误差原因有以下几点： （1）首先单片机对于脉冲宽度测量正确度有限 （2）外界干扰对波形有一定影响 （3）所选择元器件精度不够，造成了一定误差4.4 设计结论 由以上结果可知：电容测量仪接入稳压电源后，能够测量电容，达成设计要求。4.5 设计体会经过做电容测量仪设计，在知识层面上，学得了很多新知识和处理问题新方法。在实践方面，提升了动手能力，提升了处理实际问题能力等等。在思想上，愈加明白坚持不懈关键性，学习探索关键性，实践动手关键性。课程设计是大学很关键教学步骤，经过课程设计学生能够了解到部分实际和理论之间差异。经过课程设计不仅能够巩固专业知识，为以后工作打下了坚实基础，而其还能够培养和熟练使用资料，利用工具书能力，把所学书本知识和实践结合起来。课程设计是知识和实践结合，提升了学生对知识了解，同时也是我们动手能增强表现过程，所以作为学生一定要切实完成课程设计。结束语 在王老师悉心指导下，经过一段时间学习和探索，深入熟悉、了解了单片机相关知识，重新温习了C语言编程和数字电子技术。电容测量仪是采取以AT89S52为关键，辅以多谐振荡电路、三位数码管、复位电路等，来实现电容值测量。实现了智能化运行，高效设计，方便快捷，运行平稳、可靠，易于维护，相关配置功效齐全。整体系统结构简明、使用芯片较少、控制、实现精度高。同时，尽可能减小了PCB版所占用面积大小；成本、消耗低。尽管达成了设计要求，但其中仍然存在着很多需要改善地方。作品实测中，测量电容值有一定误差，而且电容值越大时误差越大，该误差则是起源于振荡电路产生频率和单片机程序上误差。期望在以后设计之中能够得到深入处理。在人机交换方面，显示部分能够改用显示效果愈加好液晶屏显示，使系统工作状态和数据显示愈加清楚、愈加人性化。该电容测量仪设计硬件电路图简单,可降低生产成本。采取单片机可提升系统可靠性和稳定性,缩小系统体积,调试和维护方便，而且以AT89S52单片机最小系统为关键设计能够满足了整个系统工作需求，555定时器实现了被测电容参数频率化，将被测电容频率信号送入单片机计数，再经过显示电路显示被测参数测量值，运行程序用C语言编程，经过不停测试，电容测量仪系统各个模块全部能正常工作，成功实现了设计要求。参考文件1李广弟.单片机基础M.第3版.北京：北京航空航天大学出版社，.6.2李全利.单片机原理及应用（C51编程）M.北京：高等教育出版社，.12.3马忠梅.单片机C语言应用程序设计M.第4版.北京：北京航空航天大学出版社，.6. 4李光飞.单片机C程序设计指导M.北京:北京航空航天大学出版社，.01.5李光飞.单片机课程设计实例指导M.北京:北京航空航天大学出版社，.9.6郭天祥.51单片机C语言教程M.北京：电子工业出版社，.6.致 谢经历了一段时间学习，在王老师悉心指导下，我经过自己努力完成了电容测量仪课程设计。在这里，我由衷感谢王老师悉心指导，在此次课程设计中王老师拓宽了我对单片机知识层面了解，深入浅出讲解给了我很大帮助，让我对相关单片机理论知识愈加深入了解，使得我在实际设计中逐步将把自己所学理论知识灵活应用于课程设计之中，严格设计要求让我书本知识经过实践得到了极大地升华，大大提升了我实践动手能力、编程能力。王老师渊博专业知识，严谨治学态度，精益求精工作作风，诲人不倦高尚师德，和平易近人人格魅力对我影响深远。在此，谨向王老师致以真挚谢意和高尚敬意。其次我也很感谢我室友提供无私帮助，她们无数次争论和探讨使我工作有了长足进展。祝福王老师工作顺利，同学们学业有成！附 录附录A 电路原理图 附录B 电路实物图附录C 元器件清单名称规格数量 变压器15V21 散热片 1 整流桥 2W101 电容 2200F1 电容 100F1 电容 470F1 电容 3.3F1 电容 1nF1 电容 33pF2 电容 0.1F3 电阻 3.9K1 电阻 10K2 电阻 1K13 电阻 3001 芯片 NE5551 芯片 AT89S521 芯片 LM78051 下载口 1 晶振 12M1 按键 1 六角开关 1 三位数码管 0.1F1 发光二极管 1 三极管 2N39063附录D 程序清单/*程 序 名：电容测量仪程序编 写 者：唐慧指导老师：王韧 时 间：.06.20班 级：电气本1301班功 能：测量电容 型 号：AT89S52 使用晶振为12MHz*/#includereg51.h#include#include#define uchar unsigned char#define uint unsigned int/*0 1 2 3 4 5 6 7 8 9 A B C D E F*/ Unsigne char code dispcode=0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xC6,0xA1,0x86,0x8E;sbit A1 = P02;sbit A2 = P03;sbit A3 = P04;sbit LED=P26; unsigned char I=0;unsigned int T0count=0; unsigned char T0FLAG=0; unsigned char T4S=0;unsigned char T4Scount=0;bit flag=0; unsigned char Pulse_FLAG=1;/电容- float CZ=0; float CX=0; unsigned long x;unsigned int Pulsenum;/脉冲个数/*定义全局变量*/unsigned int VCC_dat = 0x00; unsigned char dat = 0x00; /AD值unsigned char Tdat = 0x00; /设定值unsigned char temp5;unsigned char count = 0x00; /定时器计数/*函数功效：延时ms入口参数：MS返 回：null备 注：null*/void DelayMs(uint Ms) unsigned char i,j; do for(i=5;i0;i-) for(j=98;j0;j-); while(-Ms);/End of Timer0IntProc/ / 主程序void main(void) A1=0; A2=0; A3=0; TMOD=0x51; /设置定时器0，方法1:16位定时器 TH1=0; TL1=0; TH0=(65536-)/256; /设定定时周期 TL0=(65536-)%256; TR0=1; TR1=1; ET1=1; ET0=1; EA=1;LED=1; while(1) if(flag=1)flag=0; T4Scount+; x=Pulsenum*65536+TH1*256+TL1;/计算1s内脉冲个数，频率=脉冲个数CZ=510000/x;/电容挡计算 if(x40500)CZ=0; if(x999999)CZ=999999; /限制最高值CZ=CZ/6; if(CZ999)CZ=999; /限制最高值 if(CZ1)CZ=CZ-1; VCC_dat=CZ; if(T4Scount=1) temp0 = VCC_dat/100; VCC_dat = VCC_dat%100; temp1 = VCC_dat/10; VCC_dat = VCC_dat%10; temp2 = VCC_dat;/更新电容值显示 if(T4Scount=4) T4Scount=0; T0count=0; Pulsenum=0; TH1=0; TL1=0; TR1=1; void Time0(void) interrupt 1 using 1 TH0=(65536-)/256; TL0=(65536-)%256; T0count+; if(T0count=497)/1s计时到 TR1=0; T0count = 0; flag=1;I+;if(I=1)A2=1;A3=1;A1=0; P1=dispcodetemp0; if(I=2)A1=1;A3=1;A2=0; P1=dispcodetemp1; if(I=3)A1=1;A2=1;A3=0;I=0; P1=dispcodetemp2; /* 函 数 名: Exti0_interrupt* 函数功效: /T0引脚下降沿进入中止* 入口参数: 无* 返 回: 无*/void T1_interrupt(void) interrupt 3 using 0 Pulsenum+;/保留测得脉搏值
