线型光束感烟火灾探测器安装使用说明指导书.doc

JTY-HM-GST102
线型光束感烟火灾探测器
安装使用阐明书

(Ver.4.01，.02)

海湾安全技术有限公司

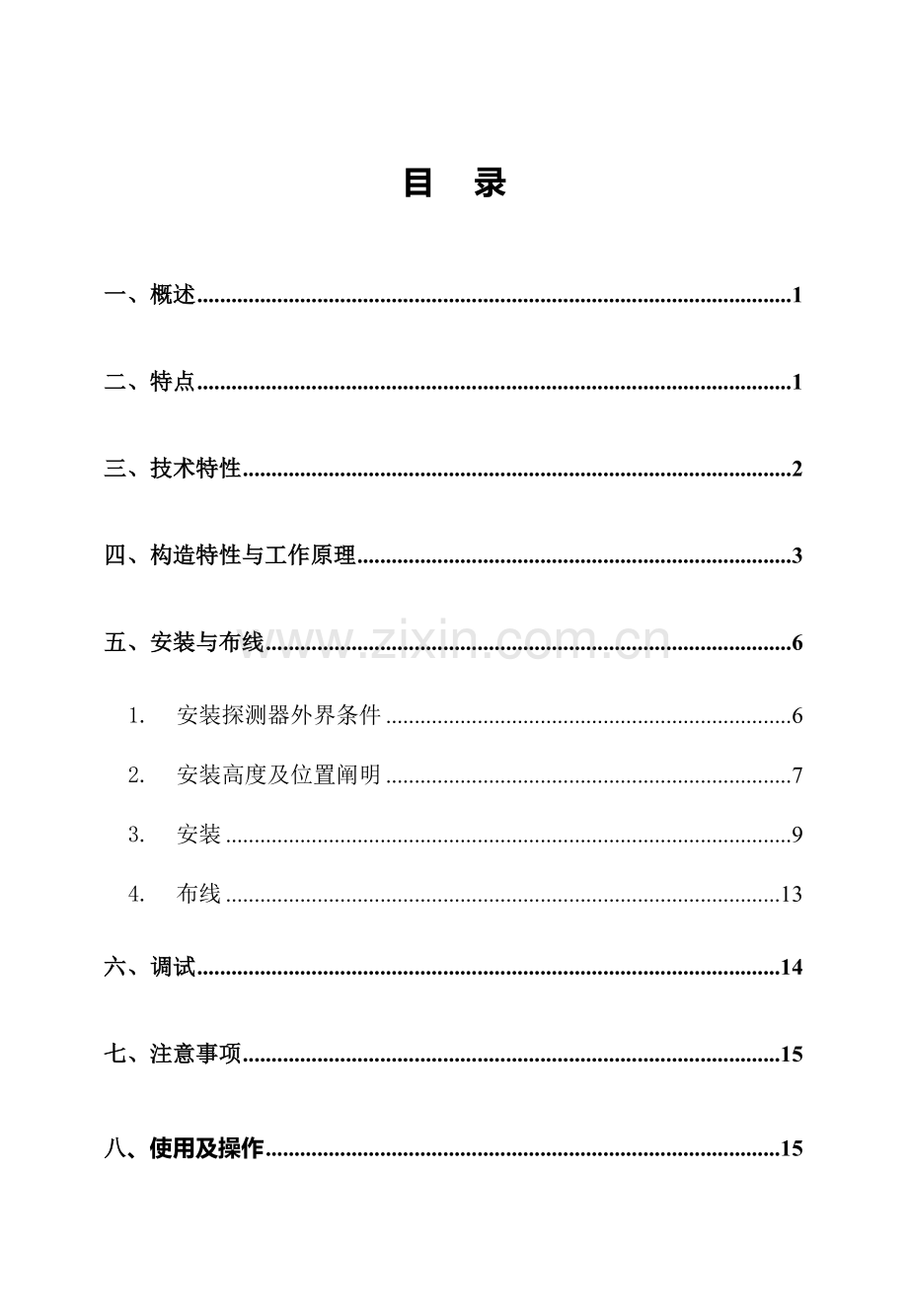

目 录

一、概述 1
二、特点 1
三、技术特性 2
四、构造特性与工作原理 3
五、安装与布线 6
1. 安装探测器外界条件 6
2. 安装高度及位置阐明 7
3. 安装 9
4. 布线 13
六、调试 14
七、注意事项 15
八、使用及操作 15
1. 信息读取 16
2. 地址码写入 16
3. 敏捷度级别写入 16
4. 设备类型写入 17
5. 探测器其他功能阐明 17
九、常用故障及维修 18
十、维护保养 19
十一、备附件 19
附录一 警告 21
附录二 质量保证 22

一、概述
JTY-HM-GST102线型光束感烟火灾探测器(如下简称探测器)为编码型反射式线型红外光束感烟探测器。探测器可直接与我公司生产火灾报警控制器连接，通过总线完毕两者间状态信息传递。探测器必要与反射器配套使用，但需要依照两者间安装距离不同决定使用一块或四块反射器。
探测器内置性能卓越单片机，具备强大分析判断能力，通过在探测器内部固化运算程序，可自动完毕系统调试、火警判断和故障判断。探测器全面兼容数字化总线技术，具备信息上传速度快，信息内容丰富长处。该探测器还具备依照外界环境参数变化补偿功能，减少了探测器对现场环境干净限度规定，探测器敏捷度可通过电子编码器进行现场设立，拓宽了本产品应用场合。探测器采用全新、合理构造设计，调节敏捷、定位精确、外形美观，易于安装，调试办法简朴、以便。该探测器可用于历史性建筑、仓库、大型存储区、购物广场、健身中心、体育馆、展览馆、酒店大堂、印刷厂、制衣厂、博物馆、监狱等场合，还可用于有轻微烟尘空间。
二、特点
1. 工作电压范畴宽、保护面积大；
2. 探测器将发射某些、接受某些合二为一，安装简朴、以便，光路准直性好；
3. 内置微解决器，智能化火警、故障判断；
4. 具备自动校准功能，保证可以由单人在短时间内完毕调试，操作简朴、以便；
5. 具备自诊断功能，可以监测探测器内部故障；
6. 具备自动补偿功能，对于一定限度上灰尘污染、位置偏移及发射管老化等致使接受信号减小因素可自动进行补偿；
7. 探测器兼容技术先进数字化总线合同，操控性能强；
8. 电子编码，地址码可现场设定；
9. 可现场设立三个级别敏捷度；
10. 探测光路设计巧妙，抗干扰性能强；
11. 采用SMT工艺；
12. 外形美观大方，已获国家专利，专利号为ZL 。
三、技术特性
1. 工作电压：电源电压DC15V～DC28V；总线电压15V～28V
2. 工作电流：
电源电流：调试电流≤20mA
监视电流≤8mA
报警电流≤12mA
总线电流≤2mA
3. 调节角度：-6度～+6度
4. 光路定向相依性角度：±0.5度
5. 敏捷度级别：
一级敏捷度：敏捷度最高
二级敏捷度：敏捷度中档
三级敏捷度：敏捷度最低
6. 探测器状态批示：
调试状态：绿色和黄色批示灯以特定方式点亮或闪亮，详细阐明详见“调试”某些。
正常监视状态：红色批示灯周期性闪烁。
火警：红色批示灯常亮，黄色批示灯熄灭。火警信号需由控制器清除。探测器报火警时，由控制器点亮探测器火警批示灯。
故障：黄色批示灯常亮。如果故障恢复，探测器故障信号由探测器自动消除。
光路被所有遮挡：探测器先报故障并点亮黄色批示灯，20s后探测器再报火警，并由控制器点亮红色批示灯，熄灭黄色批示灯。注意：此种状况并不一定代表火灾发生，当遮挡恢复后，故障信号由探测器自动清除，火警信号需由控制器清除。
7. 使用环境：
温 度：-10°C～+50°C
相对湿度≤95%，不凝露
8. 保护面积：探测器最大保护面积为14×100＝1400m2，最大宽度为14m
9. 光路长度：8m～100m
10. 防护级别：
普通环境应用时，外壳防护级别为IP20；
特殊环境应用时，经胶封解决后，外壳防护级别为
IP66
11. 外形尺寸：
长度：206mm 宽度：95mm 厚度：95mm
12. 壳体材料和颜色：ABS，灰色
13. 重量：450g
14. 安装孔间距：
预埋安装尺寸：158mm
明装固定孔间距： 79mm×96mm
四、构造特性与工作原理
1. 探测器外形示意图如图1所示。

调试区

接受窗口

发射窗口

批示灯
进线孔

图1探测器外形示意图
2. 探测器内部器件及胶封示意图如图2所示。

调节轮
胶封处
安装方向标记
旋转架
柔性电缆
舌簧开关
胶封处

图2 内部器件及胶封示意图

3. 工作原理
探测器与反射器相对而置。探测器包括发射和接受两某些，发射某些发射出一定强度红外光束，经反射器上各种直角棱镜反射后，由探测器接受某些对返回红外光束进行同步采集放大，并通过内置单片机对采集信号进行分析判断。当探测器处在正常监视状态时，接受某些接受到红外光强度稳定在一定范畴内；当烟雾进入探测区内时，由于烟雾对光线散射作用，使接受某些接受到红外光强度减少。当烟雾达到一定浓度，接受某些接受到红外光强度低于预定阈值时，探测器报火警，点亮红色火警批示灯，并将火警信息传给与之连接控制器。工作原理图如3所示。

图3工作原理图
五、安装与布线
1. 安装探测器外界条件
由于本探测器工作原理为减光式，因而在安装探测器时，其光路上应避开固定遮挡物和流动遮挡物。
无论是安装探测器还是反射器，必要保证安装墙壁坚硬平滑，探测器垂直墙壁安装。墙壁很也许貌似平滑，实际存在凹凸或因外界环境（如雨季、冬季）变化发生变化等隐患，安装者必要保证探测器不能受这些环境影响；如果探测器安装在类似于金属管支撑架上，也应保证支撑架牢固无振动。
探测器不适当安装在下列场合：
Ø 天棚高度超过40m场合；
Ø 天棚未封顶场合；
Ø 空间高度不大于1.5m场合；
Ø 存在大量灰尘、干粉或水蒸气场合；
Ø 平时环境比较干净，但特殊状况下会有大量扬尘场合；
Ø 高温场合。请注意，在有阳光照射时，具备透明顶棚厂房顶部空气温度会超过50℃；
Ø 无法进行维护场合；
Ø 探测器安装墙壁或固定物受周边机械振动干扰较大场合；
Ø 距离探测器光路1m范畴内有固定或移动物体场合；
Ø 有强磁场场合。
2. 安装高度及位置阐明
探测器和反射器安装高度应依照烟雾能以便进入光束区为原则，提出如下几点供参照：
a) 建筑物举架≤5m时，应将探测器和反射器安装在距天花板0.5m处相对两墙墙壁上，如图4所示。

图4 探测器和反射器安装示意图
b) 建筑物举架在5m～8m之间，应将探测器和反射器安装在距天花板距离0.5m～1m处相对两墙墙壁上，如图5所示。

图5 探测器和反射器安装示意图
c) 建筑物举架≥8m时，普通无天花板，多数是人字型构造，应将探测器和反射器安装在距地面8m左右相对两墙墙壁上，但要保证探测器距安装位置处建筑物顶部距离≥0.5m，如图6所示。

图6 探测器和反射器安装示意图
d) 建筑物举架为8m左右人字型构造，应将探测器和反射器安装在距人字梁1.5m处相对两墙墙壁上，如图7所示。

图7探测器和反射器安装示意图
e) 如果探测器周边为玻璃或透明塑料环境，请将探测器安装在建筑物内南侧墙体上；如果南北方向安装探测器无法实现，应将探测器安装在西侧墙体上。对于阳光经反射仍可照射至探测器应用环境，应考虑在探测器光路上安装遮阳罩或与我公司技术支持工程师联系获得有关技术支持。
3. 安装
1) 光路长度设立
本探测器在使用前需针对探测器应用环境对其光路长度进行设立。通过对探测器类型号设立，可以实现此项功能。本探测器可以设定两个级别光路长度，当探测器与反射器间安装距离不不大于等于40m（不大于等于100m）时，应将探测器类型号设立为“52”（出厂默认值）；当探测器与反射器间安装距离不大于40m（≥8m）时，应将探测器类型号设立为“51”（详细操作参见《八、使用及操作》章节）。
2) 安装探测器
将探测器与反射器相对安装在保护空间两端且在同一水平直线上如图8所示。

图8 探测器安装示意图
探测器采用明装安装，安装方式有两种：穿线管预埋和穿线管明装。
（1）穿线管预埋
a. 取下探测器上盖；
b. 以预埋盒为中心，将探测器底盘紧贴于墙壁上，在相应探测器安装孔位置做上记号；
c. 在墙壁上已做好记号位置打孔，并在所打孔内安装Æ6塑料胀钉；
d. 将线从探测器底盘进线孔穿入，穿入某些长度要便于探测器接线；
e. 用两个塑料胀钉及两个平垫圈将探测器底盘牢固固定在墙壁上。
安装示意图如图9。

图9 穿线管预埋安装示意图
（2）穿线管明装
a．将探测器安装支架紧贴于要安装探测器墙壁上，在相应支架安装孔位置做上记号；
b．在做记号位置打孔，并在所打孔内安装Æ6塑料胀钉；
c．用四个塑料胀钉及四个平垫圈将安装支架固定在墙壁上；
支架
d．取下探测器上盖，将线从探测器底盘进线孔穿入，穿入某些长度要便于探测器接线；
e．用两只M4×10螺钉及两个平垫圈将探测器底盘固定在支架上。
安装示意图如图10所示。
支架
探测器
固定孔
F

图10 穿线管明装安装示意图

3) 安装反射器：反射器应安装在与探测器相对、处在同一水平面位置上。当探测器与反射器间安装距离不不大于等于8m（不大于等于40m）时，需安装1块反射器；当探测器与反射器间安装距离不不大于40m（不大于等于100m）时，需安装4块反射器。单块反射器安装需用两只Æ6塑料胀钉将其固定，安装尺寸见图11a。四块反射器安装时应摆放紧密，反射器之间不应留空隙，安装示意图见图11b。

图11a 单块反射器示意图 图11b 四块反射器安装示意图（图未按比例）
4. 布线
现场安装时，探测器需要与直流24V电源线（无极性）及控制器总线（无极性）连接，直流24V电源线接探测器接线端子D1、D2端子上，总线接探测器接线端子Z1、Z2上，反射器不需接线。接线端子示意图如图12所示。

图12 接线端子示意图
布线规定：电源线D1、D2采用BV线，截面积≥1.5mm2，信号总线Z1、Z2采用双绞线，截面积≥1.0mm2。
注意：若探测器安装于特殊环境，如：有轻微烟尘、潮湿环境，为保证探测器稳定工作，在探测器固定好且接线完毕后，用玻璃胶或703硅胶将图2所指胶封处（两处安装孔一处进线孔）胶封。
六、调试
1. 调试环节
a） 将反射器表面保护膜、探测器上盖保护膜小心揭下，注意不要划伤、污染反射器和探测器表面。
b） 取下探测器上盖，接通控制器电源及24V电源。等待2分钟，将调试手柄调试区接近探测器接口板上舌簧管（红色批示灯附近），此时探测器上批示灯也许会批示出如下两种现象：
（1）绿色批示灯闪亮；
（2）绿色批示灯持续点亮；
然后将调试手柄移开。
c） 若为b)（1）绿色批示灯闪亮，表达接受到光比较弱（闪烁频率越慢表白接受到光信号越弱），需调节探测器上调节轮、旋转架对正光路，直到探测器绿色批示灯持续点亮，表达探测器接受到光比较强，此时应停止调节动作，进入d）调试环节；若为b）（2）绿色批示灯持续点亮，阐明探测器接受到光已经比较强，可直接进入d）调试环节。
注意：应仔细观测探测器光路，保证接受光信号是由反射器反射而不是由墙壁、顶棚、支柱等各种障碍物反射而来，如无法拟定期，可通过用不透明物遮挡反射器办法验证。
d） 轻轻盖上上盖，拧紧上盖上两个螺钉。
e） 此时探测器绿色批示灯应当常亮，用调试手柄调试区接近探测器上盖上调试区，待黄色批示灯也持续点亮时，迅速将其移开，此时光路上不能有任何遮挡物，大概5s后，探测器开始自动校准，黄色批示灯闪亮表达光弱，绿色批示灯闪亮表达光强，十几秒钟后如果红色、黄色、绿色三批示灯循环交替闪亮，表达探测器自动校准失败，探测器未进入正常监视状态，应当打开探测器上盖，自b）环节重新调试；若黄色、绿色两批示灯都不再点亮，红色批示灯周期性闪亮，阐明探测器已处在最佳位置，并已进入正常监测状态，调试环节完毕。
2. 点名注册
对探测器进行点名注册，详细操作见所使用控制器安装使用阐明书。
3. 报警功能测试
当探测器处在正常监视状态20s后，用红外光束遮光器报警区紧贴探测器同步遮挡接受窗口和发射窗口，30s内控制器应报火警，且红色批示灯点亮。移开红外光束遮光器，在控制器上清除火警，探测器红色批示灯应熄灭，并应重新进入正常巡检状态。
4. 报故障功能测试
用红外光束遮光器调试区紧贴探测器发射窗口或接受窗口对光路进行迅速遮挡，探测器黄色故障批示灯应点亮。及时取消遮挡，探测器黄色故障批示灯应熄灭。
5. 不合格品解决
在测试过程中不合格探测器按“常用故障及维修”及“维护保养”进行解决，然后再进行测试，如仍不能通过测试，则应返厂维修。
七、注意事项
1. 请待所有探测器都安装完毕后再接通电源。
2. 探测器安装结束后或每次维护保养后必要进行调试。
3. 在调试状态下，控制器有也许报故障，但不影响调试。
4. 探测器底盘应尽量牢固直接固定在实体墙壁或不会因震动而发生形变支撑架上，应避免在探测器底盘与墙壁或与支撑架间夹垫纸板、塑料板、泡沫板、薄木板等易发生变形物质。
八、使用及操作
探测器采用电子编码方式，该编码方式简便快捷，在现场可使用我公司生产电子编码器进行地址码、设备类型、敏捷度等信息读出和写入操作。一方面应打开探测器上盖，将编码器I2C接口线（鼠标线）与探测器连接器座XT3相连，打开电子编码器电源，在待机状态下，输入2、5、9和“功能”键，进入电子编码器I2C编程模式，屏幕显示“0”。执行完需要操作后，再次输入2、5、9和“功能”键，将退出电子编码器I2C编程模式，回到待机状态。
1. 信息读取
用电子编码器可以便捷获知探测器地址码等原设定信息，操作办法如下：
l 进入电子编码器I2C编程模式，屏幕显示“0”；
l 按下“读码”键，屏幕显示该探测器地址码；
l 按下“增大”键，将依次显示探测器敏捷度级别、设备类型；
l 按“减小”键，则以相反顺序显示。
2. 地址码写入
为便于现场应用，探测器支持地址码写入功能，详细操作如下：
l 进入电子编码器I2C编程模式，屏幕显示“0”；
l 输入所要编写地址码（1～242）；
l 按“编码”键，开始编码，编码成功显示“P”，编码错误显示“E”；
l 若编码成功，按“清除”键，屏幕上显示“0”，便可继续进行所要操作；
l 若编码错误，按“清除”键，屏幕上显示“0”，重新输入所要编写地址码，重新编码。
3. 敏捷度级别写入
用电子编码器可对探测器三级敏捷度级别进行设定。设为1时为一级敏捷度；设为2时为二级敏捷度；设为3时为三级敏捷度：
l 进入电子编码器I2C编程模式，屏幕显示“0”；
l 输入开锁密码，按下“清除”键，此时锁已被打开；
l 按下“功能”键再按下数字键“3”，屏幕显示“－”；
l 输入要写入敏捷度级别，按“编码”键，开始编码，编码成功显示“P”，编码错误显示“E”；
l 按“清除”键，屏幕上显示“0”，便可继续进行所要进行操作。
4. 设备类型写入
用电子编码器可对探测器设备类型进行设定。详细操作如下：
l 进入电子编码器I2C编程模式，屏幕显示“0”；
l 输入开锁密码，按下“清除”键，此时锁已被打开；
l 按下“功能”键再按下数字键“4”，屏幕显示“－”；
l 输入要写入设备类型，按“编码”键，开始编码，编码成功显示“P”，编码错误显示“E”；
l 按“清除”键，屏幕上显示“0”，便可继续进行所要操作。
5. 探测器其他功能阐明
1） 光量自动补偿功能
当探测器工作环境有灰尘存在时，通过一段时间运营后，探测器发射或接受窗口上及反射器表面都会积有灰尘，这会影响探测器正常工作，针对此种问题，本探测器增长了光量自动补偿功能。当探测器窗口上有积灰时，探测器会自动判断积灰量，并通过内部程序及硬件电路对接受信号强弱进行补偿，以保证探测器可以继续正常工作。当探测器窗口上及反射器表面灰尘积累到一定限度，光量补偿达到探测器正常工作极限值后，探测器将给出故障信息。
2） 光信号自诊断功能
本探测器设计了发射及接受、放大电路诊断功能。在工作过程中，当这几某些电路发生故障时，探测器会给出故障信息。
九、常用故障及维修
常用故障及维修办法见表1。
表1常用故障及维修办法
故障现象
因素
维修办法
上电后工作批示灯不亮
a) 24V电源没有供电。
b) 工作批示灯损坏。
c) 瞬态抑制VD12损坏。
d) 二极管VD1、VD2、VD10、VD11击穿对地短路。
e）N1、N2损坏。
f）探测器内部柔性电缆没有插接、或插接不对的。
a）～e）更换故障器件
f）重新对的插接
上电后故障批示灯常亮
a) 设备类型号错误。
b) 光路未对准或损坏。
a) 按“使用及操作”重新对的编写设备类型号，其设备类型号为51或52
b) 需要进行调试，重复3次，调试不成功则返修。
开机后报总线故障
a) 二极管VZ1、VZ2、VD3、VD4击穿对地短路。
b) 瞬态抑制VD13损坏。
更换故障器件
开机注册后报探测器故障
探测器未进入正常工作状态。
应重新进行调试
开机后不注册
a) 探测器与总线接线不牢固。
b) 24V电源没有供电。
c) N3、N4损坏。
d) 探测器内部柔性电缆没有插接、或插接不对的。
e) N1、N2损坏。
更换故障器件并重新进行调试
探测器上电后，无论如何调节，绿灯始终闪烁
a) 探测器发射管或发射电路损坏。
b) 探测器接受管或放大电路损坏。
更换故障器件
正常工作一定期间后报故障
探测器已经不能正常工作。
应重新进行调试
工作一定期间后报火警，重新启机后报探测器故障
由于外部振动导致探测器突然偏离原位置。
应重新进行调试
火警信号清不掉
a) 探测器与反射器之间光路上存在遮挡物。
b) 光路角度发生变化，应重新进行调试。
c) 探测器发射管或发射电路损坏。
d) 探测器接受管或放大电路损坏。
a）、b）重新进行调试
c）、d）更换故障器件
控制器无法接受探测器火警、故障信号
未按照相应接线对的接线。
应对的接线

十、维护保养
1. 如果探测器在长期运营后报故障，应一方面检查探测器与否受到损坏，保证探测器紧密固定在墙壁或其他固定位置上。然后对探测器进行灰尘积累限度和位置偏移进行检查，看是不是由此因素导致自动补偿故障然后再考虑探测器其他故障类型。
2. 如果发现探测器发射、接受窗口及反射器表面被污染，建议使用软布和酒精轻轻擦净发射、接受窗口及反射器表面污染物（避免划伤），注意不要使用水及其他化学药剂。清洁完毕后，应对探测器进行调试，使探测器重新进入正常监视状态。
3. 本探测器属于消防产品，在使用过程中必要严格执行值班和交接班制度，认真做好运营记录。
4. 值班人员应纯熟掌握该设备技术功能与操作程序，禁止误操作。
5. 探测器每半年进行一次报警功能测试。
十一、备附件
探测器所用备附件：
塑料胀钉 4个；
支架 1个；
十字槽盘头螺钉M4×10 2个；
红外光束遮光器 1个；
Æ4平垫圈 6个。
调试手柄 1个

附录一 警告
感烟探测器局限性
感烟探测器按照各国有关消防设计规范及原则为触发并启动应急装置设计，但仅当与其他设备同步使用时才起作用。
感烟探测器没有电源不能工作。无论任何因素而失去电源后，感烟探测器都无法工作。
感烟探测器不能探测到在烟无法到达探测器地方发生火灾。烟囱内、夹墙中、房顶上或关闭房门另一面发生火情，其产生烟不会到达感烟探测器而使其报警。
感烟探测器也许探测不到建筑其他楼层上所发生火灾。因而，建筑每一楼层都应装有探测器。
感烟探测器也有探测局限性。由于火情发展各式各样，且经常是对其蔓延无法预料，因此没有哪一种探测器效果总是最佳。而对某一探测器而言，不能保证其总会对任何种类火情都产生及时报警。普通而言，对那些由于不充分防范办法、剧烈爆炸、泄漏煤气、诸如清洗稀释剂之类可燃液体不良储存和其他安全事故或人为纵火或小朋友玩火所引起火灾，不能指望探测器会及时发出报警。用于高风速场合感烟探测器会由于频繁和迅速空气互换稀释了烟浓度而推迟报警。此外，高风速环境会产生更大灰尘污染而需要频繁维护保养。
感烟探测器不也许寿命无限。为保持设备处在良好工作状态，应按生产厂商建议及关于国标、法规对设备进行不断地维护保养，应针对不同环境条件安排详细维护保养办法。
感烟探测器内有电子元器件，尽管探测器设计寿命很长，但任何时候都存在有失效也许性。因而应按关于国标或法规每半年至少测试一次探测器。任何感烟探测器、火警设备或该系统内任何元器件，只要失效，必要尽快维修或更换。

附录二 质量保证
质量保证
我司对所生产探测器产品实行两年保修。从产品交货之日起两年内，按规定规定正常使用探测器，如因材料或制造工艺缺陷而失效，我司将负责免费维修或更换。如果是由于人为损坏、使用不当或自行调节治动产品而导致失效产品，不属于保修范畴，而因而导致后果我司将不负责任。任何人，涉及代理商、分销商或公司内人员，都无权更改本保修内容，对非保修范畴内我司产品，也应返回至我司进行维修。返修时请附一份描述失效情形和也许因素阐明，连同产品一起送回。
