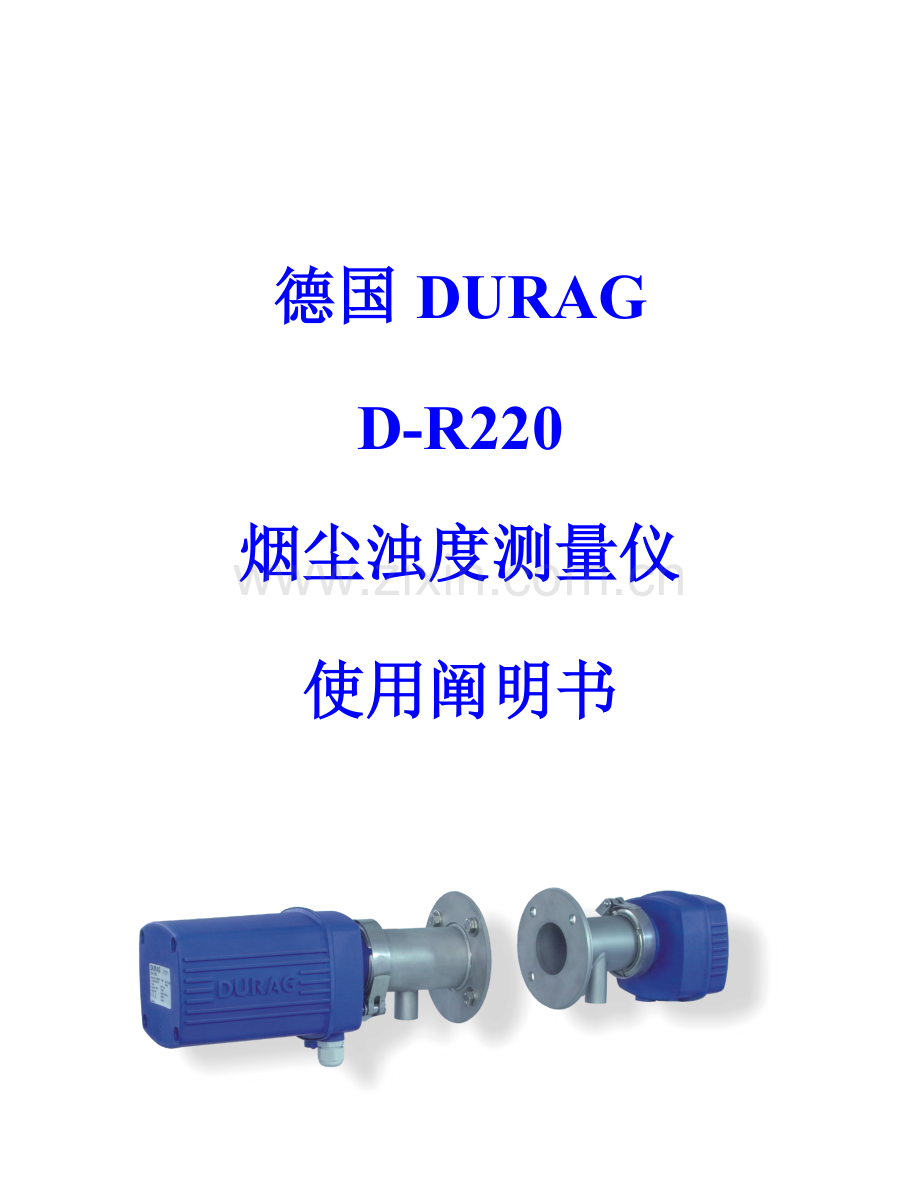

德国DURAG
D-R220
烟尘浊度测量仪
使用阐明书

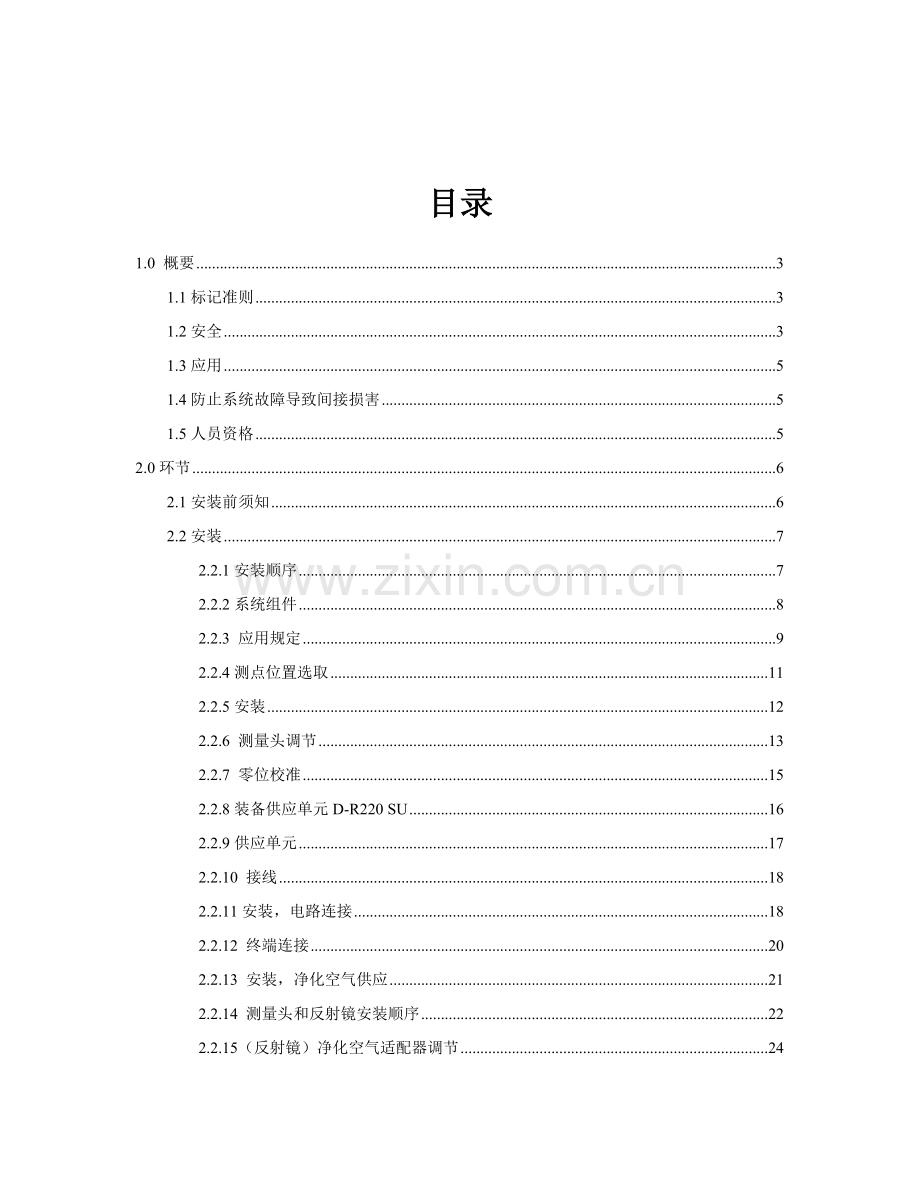

目录
1.0 概要 3
1.1标记准则 3
1.2安全 3
1.3应用 5
1.4防止系统故障导致间接损害 5
1.5人员资格 5
2.0环节 6
2.1安装前须知 6
2.2安装 7
2.2.1安装顺序 7
2.2.2系统组件 8
2.2.3 应用规定 9
2.2.4测点位置选取 11
2.2.5安装 12
2.2.6 测量头调节 13
2.2.7 零位校准 15
2.2.8装备供应单元D-R220 SU 16
2.2.9供应单元 17
2.2.10 接线 18
2.2.11安装，电路连接 18
2.2.12 终端连接 20
2.2.13 安装，净化空气供应 21
2.2.14 测量头和反射镜安装顺序 22
2.2.15（反射镜）净化空气适配器调节 24
2.2.16 （测量头）净化空气适配器调节 25
2.2.17 初运转前测量 25
3.0技术参数 26
3.1 D-R220系统构成 26
3.2 T-BOX 接线盒 27
3.3伺服单元D-R220 SU 27
3.4 外形尺寸图 28
3.5 备件列表 29
3.6保险切断保护 29
4.0联系方式 30
1.0 概要
本指南涉及D-R220安装和设立中必要信息。详细信息和其他技术数据可以在附带光碟中找到。请注意，您必要熟悉光碟上信息，才可保证对的安装并操作D-R220. 这份“迅速入门手册”为所有重要安装和设立环节提供了对的指引。本产品须通过专业培训且且具备现场测量和操控方面经验人员来完毕诸如下文中所提及操作。
如果你需要更多信息或者是有光碟上没有阐明解决办法状况发生，详细信息请询问本地杜拉格公司代表（地址详见最后一页）。
1.1标记准则
为使本手册正文表达清晰，正文内容例如：安全阐明，警告，提示，键盘标志，菜单地址等将会用不同标记体现出来。
l 安全阐明和警示如下：
警示电子设备危险性
在移动机架或是非重要保险之前，设备必要断电。
l 提示如下：在试测量和试用时，控制循环不启动
l DIP开关是关闭状态
l DIP开关是启动状态
l ()表达如下术语在随带光碟中有关手册术语表中有解释阐明
l An 阐明关于信息在光碟上手册中位置
l 所有计量单位为毫米计算
1.2安全
请按照手册中警示和安全阐明操作。这些警示和阐明作用是为避免顾客和维修人员在操作中发生不必要肢体和生命上危险，以防止发生不必要财产损失。
咱们提示您理解光碟中安全阐明意义在于，为了防止事故和损失发生，关于方面危险事宜将会在有关地方着重强调。
D-R220用于烟道粉尘和粉尘抽取等过程中测量。使用不当也许会导致健康和财产损失。
如下是D-R220手册警告和安全阐明概述：
l 法定条文合用于该系统技术法规和执行，这些规定在编制和执行状况工作中必要得到遵守。
l 本系统操作人员必要考虑到环境，系统详细状况和操作关于危险和规定。
l 须提供D - R220原版操作手册和文献。必要遵守手册中强调防止发生危害和损害信息。
l 有关人员须依照潜在工作危险配备足够数量防护设备和人员安全设备
l 本设备只在满足有关条件及符合安全条款条件下可以正常运营
l 本设备既可作为一种整体，也可作为独立部件来运营。如果部件被更换话，必要使用制造商原产组件。本设备依托电力来运营，因而只有具备资格人员可以参加操作。这些操作人员必要熟悉运营规则中提到所有危险状况和有关修复办法。
电气设备危险性
在移除机架和非重要保险之前，设备必要一方面切断电源
l 本装置只能通过连接在接线端子上注明电源供电
l 本装置须保证正常接地保护。任何中断接地保护对本设备内部或外部均是危险，是绝对不容许。
l 电缆须尽量平放以避免被牵绊事故发生
l 这样可以安全隔离上下级电路以保证安全。相邻低电压因而也可以安全分离。
静电放电（ESD）
德国DURAG严密设计可以防止浮现静电放电现象发生（ESD）。如果装备被打开（例如：保养），那么对ESD要先进行恰当防护性测量。
电子元器件越来越小，并且很复杂。与此相相应是静电放电敏感性也随之增长。所有开放性装置测量工作都需要采用静电放电保护工作。为防止静电对人体瞬间放电，工作人员可以在工作中配备个人接地系统。
警告
D-R220不能应用在有爆炸危险空间和测量爆炸性混合气体。
l 这款粉尘检测仪和反射镜是直接安装在气体通道上或是分别安装在通道内。在安装、拆除过程中潜在危险（常压，低温，没有健康危害）就有也许会发生。设备使用规定和安全规章制度必要实行还要采用相应保护办法。
l 如果没有佩戴耐高温手套话不要触碰组件，也许会引起烫伤。
l 废气不能低于露点，这会使通道被冷凝气体阻塞。同步不同种类气体所形成酸雾也会形成凝聚。因此，安装位置须考虑到测量气体变化温度和露点，特别是在向上/向下运营系统来加以衡量。
注意
吹扫空气用来保护安装在烟道中部件。它使部件与灼热并且具备腐蚀性气体隔离开。因而吹扫空气供应须得到稳定保障；如果不能稳定保障则发射头/接受单元也许会被迅速毁坏。
因此操作者必要保证：
l 纯净空气供应必要不能中断，要保持持续性
l 一旦浮现中断可以立即被探测到
l 当吹扫空气断气时，探头和反射镜单元要及时移除并且把通道开口封住
1.3应用
杜拉格粉尘检测仪D-R220用来持续监测废气通道，抽取粉尘管中粉尘颗粒含量等，应用在：
l 精炼厂和石化中其她领域
l 玻璃厂，木料和化工业
l 垃圾焚化车间和煤烟厂
l 粉尘过滤车间
l 使用黑煤，褐煤，燃油，混合燃料燃烧设备
l 转炉车间，沥青混匀机
l 水泥生产车间
.
D-R220是为粉尘和不透明监测提供了过程测量以及类似应用，不需要进行适应性测试。
l 周边环境温度容许范畴：- 20°C to +50°C
l 保护级别：测量头/反射镜 IP 65，接线箱 IP 65，供应单元 IP 65
l 每分钟气体排气温度>排气露点
l 每分钟共计最大排气压力介于-50 hPa to +10 hPa，可选取净化空气单元-50 hPa to +50 hPa（在各自关系下对外部压力）
必要注意并且遵循在33页中提供技术数据参量
1.4防止系统故障导致损害
为了防止并杜绝直接或间接对身体或财产导致损害事故发生，操作人员必要遵守：
l 维护人员须尽职尽责，一旦有事情发生可以及时被联系到
l 维护人员是通过D-R220系统固定岗位培训以及对故障处置培训
l 如有必要，有缺陷系统某些要及时关闭
l 一次系统关闭不会导致大损失
1.5人员资格
负责安全操作人员必要是可以纯熟操作杜拉格设备或系统并通过专家认证。
如果在设备上进行违背本手册和设备上规定警告操作，会对人身导致伤害或财产导致损失。
2.0环节
这一章节专门写给那些已经具备测量系统操作经验且理解操作手册专业人士。在运用这些信息之前务必先熟悉资料上提供综合信息。
2.1安装前须知
D-R220粉尘检测仪是装在一种箱子里运送。按照原则，箱子里涉及配有电缆测量头，反射镜，吹扫电扇，输气管，零点反射镜，一种用来装小零件例如橡皮软管夹子，封条等等小包，一种装有合同和这本手册信封。如果需要话，配备好调节法兰安装管道已经预先运送并且焊接到位了。确切运送范畴可以在有效销售合同中找到（随运物件中）。务必检查货品与否所有到位和有无损坏状况。运送中如有损坏请尽快告知运送商和杜拉格（地址见最后一页）。
D-R220系统构成
D-R220M测量头
D-R220R反射器
D-R220SU控制单元
吹扫管(长度可选)
D-R220N零点校正器
测试数据
使用手册及光盘
D-R220E安装法兰
其她
2米电缆及螺栓等
2.2安装
所有安装工作要严格遵守第六页上警示阐明！
2.2.1安装顺序
1. 对于安装条件检查
2. 选取测量点
3. 如果有必要，可选取系统元件（特殊配件见光碟）
4. 焊接用来测量带有调节法兰安装管道和反射镜单元并且要小心排列。
5. 作零管上测量头零点调试。这是对精准量程调试。
6. 铺设主干电缆
7. 如果有必要话，可安装T形盒和连接。
8. 装配供应单元或者个别净化空气单元，连接并且确认其运营状况
9. 连接净化空气送风管到纯净净化空气适配器或者测量反射单元，输送净化空气到操作过程当中。
10.安装测量头
11.电气连接
12.（反射镜）净化空气适配器调节
13.反射镜上夹紧环装配
14.在瞄准器协助下调节测量单元
15.进入D-R220功能检查环节
2.2.2系统组件
图释2.1（原则）系统元件
A
测量头（M）
H
测量某些
B
反射镜 (R1 or R2)
I
新鲜空气进气口
C
烟道内壁
J
数据电缆
D
供应单元（涉及电扇）
K
主电源连接
E
连接电缆 M
L
带有调节法兰安装管
F
净化空气软管
M
测量长度 1.0-3.0 m 或者 2.5-10.0 m
G
安装到带有调节法兰安装管路上净化空气法兰
Y
Y形通管
2.2.3 应用规定
某些详细阐明规定在使用D-R220时是必要检查。依照如下清单，设备合用性可以立即并很简朴测试出来。
清单：操作D-R220条件
烟气与否温度高于零点，以至于烟道中没有冷凝气体？
如果温度均匀地降到零点如下，那么D-R220将不适合此应用
□
测量场合是在有爆炸隐患房间还是会直接测量爆炸性气体混合气？
D-R220不适合这些应用 咱们技术支持服务将很乐意向您简介在有爆炸隐患空间里或者是爆炸性混合气体测量中可以使用设备！您能在最后一页上找到地址和电话号码。
□
在测量场合，测量距离会有多大？
参照表格选取适当系统
□
规定哪种测量范畴？
这个取决于预期粉尘浓度，也有也许是监测有限值
□
测量点烟道内壁需要多厚？
参照表格选取适当系统
□
什么压力是相对于正常压力存在于测量通道中？
最高超压应用原则电扇约为10hPa
□
与否适合使用净化空气？
用于净化空气新鲜空气被电扇吸进来必要不含粉尘和油脂，并且温度应当在-20到40°C之间
□
测量位置与否在一种外部区域？
不要安装在上封面，要避免阳光直射
□
筹划中安装位置对于工作人员与否安全？
工作平台应当在测量开口大概1.5米如下。所有测量系统区域必要是已接近，没有危险。必要遵守详细国家事故防止条例
□
与否有足够空间来进行元件上维护工作？
为了测量头和反射加快装置拆卸安装螺丝必要是易接近。为了维护和调节工作在两件设备背面必要流出450mm可用空间。测量头上瞄准某些必要是容易可视。
□
插图2.2D-R220尺寸图空间需求，安装调试工程
两种不同测量长度可以从1m到10m，这是不同建筑设计，元件和反射材料应用。
当前建筑形式有：
系统
测量头
反射镜
测量某些
安装孔Ø
D−R 220 System 1
D−R 220 M
D−R 220 R1
1 m to 3 m
100 mm
D−R 220 System 2
D−R 220 M
D−R 220 R2
2.5 m 到大概 10 m
100 mm
表格2.1 D-R220原则系统
在这个表中可以看到导管最大长度，也就是所可以达到最大测量能力。带有调节法兰安装管应当突出在测量管道外大概30mm。规范涉及到原则安装管与调节法兰（1.0037）。特别长度另算。
管长度 [mm]
外部管 Ø[mm]
内部管Ø [mm]
安装孔Ø [mm]
150
65
59
100
300
89
83
100
表格2.2 安装管长度
LK = Hole circle
图释2.3 D-R220尺寸图 原则安装管和调节法兰
2.2.4测点位置选取
技术规定倾向于不同锅炉或者除尘设备，烟囱或者烟气管道是要各种各样。建议用可信赖测量机构（例如TÜV）来作测量位置规范。
警告
废气必要不能降到零点如下，这样烟道才不会有冷凝气体沉积。否则，不同气体就会在浓缩作用下形成酸雾，而后者就会导致对人体和设备腐蚀及损害！要考虑到测量气体温度和零点，特别是在系统高速/低速运转测量过程中。
l 冷凝气体会导致测量成果浮现偏差
l 粉尘和废气在测量通道中分布尽量要均匀在D-R220测量点上。线偏振光束途径必要尽量与气体流动方向垂直。
l 在规划测量点上必要有足够空间提供应整个系统，特别是对保证安全运营维护人员
l 测量点应当在变向之前或之后及横截面变动中有充分距离（见手册附带光碟）
l 入口某些（测量点之前通道长度）和出口某些（测量点之后通道长度）应至少有3xD(D=通道内径)
l 烟囱内部尺寸“Ｄ”是指直径。
l 如果是方形或长方形断面，则用到水平直径。
l 如果没有足够空间，入口某些要长于出口某些比例为１：２（见手册附带光碟）
l 安装点要尽量不受到振动和摆动。如果不行话，该设备要安装在能脱离任何吸风振动地方，这样测量系统也就不会受到影响。
2.2.5安装
警告 来源于被气体烧伤和对呼吸道伤害危险。
在测量通道中气体是致命，高温或高压管道与调节法兰焊接时只可在车间关闭或是坚持必要防护办法（例如：防护衣和防毒面罩）！工厂必要遵守规章和安全守则。
警告 烧伤危险
千万不要接触也许会是高温且没有保温设备某些，或是有安全手套。
通道开孔时也许发生物件损害 不能让剪切块掉入通道中。
1. 依照测量通道材料和环境，在开孔之前为安装管和调节法兰先标记出安装点。
2. 在安装管和调节法兰可以装在通道上之前先排列好。法兰相应最大容许偏差为±1°。
图释2.4 原则安装管和调节法兰
l 安装管应往后突出在通道内约30mm
安装时要拟定红色记号（取决于安装管是位于法兰前边还是窄边）必要要处在安装位置上部。
精准法兰对装须通过引导辅助管道来完毕，并且固定安装两个烟道法兰。辅助管道外径须不大于固定烟道法兰内径1mm左右。固定烟道法兰被安插在两边突出辅助管道末端并焊接在烟囱外壁上，或者依照测量环境来选取安装方式。辅助管随后就将从安装管道里拔出。
l 如果无法在测量通道中进行法兰对装，则需要用到光学（激光）办法调节（D-R280-70）。
2.2.6 测量头调节
图6.18 测量头上No 20电路板上开关排列
Function
Switch position
S1
Switch position
DIP position
1
2
3
4
5
6
7
8
LED current *
off
off
LED current 250 mA
on
off
LED current 500 mA
off
on
LED current 750 mA
on
on
Integration time*
off
off
Integration time 4 s
on
off
Integration time 15 s
off
on
Integration time 60 s
on
on
Opacity*
off
off
off
Opacity 100%
on
off
off
Opacity 50%
off
on
off
Opacity 25%
on
on
off
extinction 0.2
off
off
on
extinction 0,4
on
off
on
extinction1,6
off
on
on
Test function
on
on
on
Not defined
x
* value adjusted at the factory or defined via Modbus；stored in EEPROM
The factory default is in column „Function“ printed in bold.
表格2.3 开关S1测量头电路板No20；分解调节
Function
Pushbutton S2
Zero pipe calibration
表格2.4开关S2（按键）测量头电路板No20；零位校准
Function
Jumper position
X 6 jumper opposition
no termination RS 485
3 2 1
No jumper
no termination RS 485
3 2 1
Jumper 3-2
Termination RS 485
3 2 1
Jumper 2-1
The factory default is in column „Function“ printed in bold.
表格2.5X6（引脚地带）测量头电路板No 20；RS终结
2.2.7 零位校准
为了测量某些长度精准调节，需要“无烟区域”或“测量”或“零管区域”标记。所有这些标记代表一种表白无尘测量区域同在测量点精准到厘米长度。普通在实践中，测量或者所用零导管（如在手册光碟中所描述）。依托“零位校准”操作系统可以被调节到这些有效长度中。因而这就决定了，当测量某些没有粉尘时，测量头可以在特定距离当中可以收到多少光。
测量必要和测量头和反射镜用过之后在测量点进行。测量成果是指本系统不透明性或浓度值为0.在设立测量过程中，处在测量头和反射镜之间无尘某些必要完全符合原始量程。由板簧引起测量某些延伸必要因而而延迟。测量头和反射镜维护必要对着平行排列法兰。测量头和反射镜光学表面必要用光学清洗布和玻璃清洗剂十分仔细小心去掉镜面上条纹（见手册光碟上维护某些）。
插图2.6 在零管道上校准
1. 校准之前，须先采用ESD保护性测量，要在机架后方卸除4个六边形螺旋帽来移除测量头。
在启动后等待2到3分钟时间（热启动阶段），校准便可以进行了。
起始阶段
2. 按键S2就可以启动校准（图释2.6校准启动按键S2，见图释2.5）
由于测量最后15秒（或分别整合期）是用来校准，因此设备必要对这段时间内进行过有效测量。测量头最先分析这些测量值。不适合测量值，如果合用话将通过红色LED显示（LED R，见手册随附光碟）测量值波动影响，（例如：由测量某些物体引起）或测量期间不适当太短（<15秒）。如果红色LED亮起（甚至是很短时间）校准都必要停止。始终等到黄色LED灯灭。校准可以随后启动。
与此同步，上述描述激活按钮S2和发起，从而分析测量值，黄色LED （LED Y）开始闪烁。
3. 在第四次闪烁时必要松开按钮，否则校准将停止。
抵消阶段
4. 当前黄色LED会始终亮下去，绿色LED（LED G）会闪烁8秒钟。这个阶段容许无零管路试运转（如手册随附光碟所述）并且需要等待。
储存阶段
这一阶段用时最多8秒钟并且绿色LED会闪烁着来显示出。
5. 要想接受（保存）设定零点值，必要在这8秒内按S2。随着零点值保存，零点值校准也就完毕了。如果按键在这8秒中内没有激活，这段程序就被终结，那意味着旧零点值将被保存。
2.2.8装备供应单元D-R220 SU
组合电扇连接单元（供应单元）D-R220SU用来传送净化空气和粉尘浓度监测匹配电压供应。如果D-R220用更强力纯净空气电扇来运营话（例如用高烟囱超过压力），那么将需要安装一种T-Box作为供应单元，并且相应独立电扇也要用到。
2.2.9供应单元
涉及
l 测量头和净化空气电扇电源
l 净化空气电扇
l 为顾客输入和输出连接设立终端轨条
所有顾客连接终端都位于供应单元中。
2.2.10 接线
接近测量头安装设备。连接到测量头电缆有两米，也可提供其她最大长度为5米。
图释2.8装备供应单元D-R220 SU
为净化空气所提供供应单位（2），该装置机架必要逆着压力密封。由于这个因素机架门是用橡胶垫封住并且未使用电缆段是用塞子堵住。
(1)净化空气吸气管嘴
(2)净化空气软管
2.2.11安装，电路连接
所有顾客连接终端位于供应单元中
警告 触电危险
意外开关保护打开会导致触电危险。因此，在设备运营之前，重要连接线必要断电以防止未经容许开路。如果意外开关保护已被移除，则必要重新启动或关闭电源开关。
为了保证供电须安装一种16A自动断路器，且尽量接近测量系统安装。电源应以这样一种形式展开，即当设备关闭时，净化空气供应也是可以保证。主供电导体规格必要是3 x 1.5 mm²。 导体和包装材料必要适合各自应用点环境。主供电导体中单个导体应当保证这样一种形式，就是在断开时周边终端时不能被触及到（如通过电缆带或最低绝缘表层）。
测量头是通过12极电缆连接到供应单元。电缆须已连接在测量头上且必要连接在供应单元一边（见图释2.10）。
所有客户端连接是在对的某些终端轨道上（插图2.10白色区域终端轨道）
主保险丝被归进L终端中。要更改保险丝话，往右旋转终端然后打开即可。
图释2.9 保险丝 D-R220 SU
9极D-Sub插座使RS 485接触面可以平行对着终端4和5. 一台电脑可以靠一根恰当电缆和转换成RS332转换器直接连接到这里
如果一种RS 485要连接到终端4和5，那么这个必要在D-Sub数据传播结束之前先被单路屏蔽。
测量头
BU
蓝色
B
供应单元或者分别T-Box
GY
灰色
继电器输出 1
YE
黄色
继电器输出 2
BN
棕色
4…20 mA 测量值信号l
GNBN
绿色/棕色
RS 485 Modbus
BK
黑色
交流电源
RD
红色
系统供电 85…264 VAC / 48…62 Hz
GN
绿色
供应单元终端轨道
PK
粉色
到电路板测量头终端轨道 No. 20 (X 9)
WH
白色
连接电缆，工厂中提前接线到测量头
GNWH
绿色/白色
D-Sub，9极，RS 485连接
(只在终端4和5为连接是使用)
VT
紫罗兰色
图6.15接线图供应单元D-R220 SU
2.2.12 终端连接
Terminal
Function
12
继电器2
接触输出t；最大. 48 V/0.5 A
e.g. limit value transgression
11
继电器2
10
继电器1
接触输出t；最大48 V/0.5 A
e.g. 可运营
9
继电器1
8
4..20 mA (地面)
测量值输出 4..20 mA，现行,
最大. 400 Ohm 承载
7
4..20 mA (信号)
6
RS 485 (地面)
RS 485 Modbus RTU 合同
5
RS 485 B
4
RS 485 A
3
PE
防护导体和连接屏蔽
2
0 V
测量头电源供应
1
+24 V DC
PE
主电源连接
防护导体连接
PE
防护导体连接
N
也许电源供应
85 - 264 VAC，47 – 63 Hz,
额定功率：最大. 60 W
L1
* 没有故障，没有维护
表格2.6 终端连接供应单元 D-R220 SU
输出测量值4/20 mA和RS 485 Modbus信号可进行转换解决
2.2.13 安装，净化空气供应
吹扫空气使用目是保护粉尘通道系统部件。热和危险气体以及尘埃堆积会因而远离光学元件表面。吹扫空气因而必要是有保障且持续；如果供应停止话，测量头和反射镜会不久被破坏掉。
操作者必要因而保证：
l 吹扫空气供应必要保持畅通
l 须立即察觉不正常状况
l 在吹扫空气停止供应并且通道开口封闭期间要移除测量头和反射镜
吹扫空气是供应单元（2）提供。处在这个因素，设备机架必要是耐压，机架门必要用橡胶珠封住，任何未使用电缆缝隙也要用塞子封住。
橡皮软管一开始就要截成规定长度然后一端连接在供应单元，另一端通过Y形管连接在测量头和反射镜上。橡胶软管在软管喷嘴上可以滑动并且保证通过提供软管夹
连接到测量头和反射镜Y形管两头橡胶软管必要长度接近。只有这样才干保证让输入两个管内净化空气量是同样。
供应单元
(1) 电扇进气口
(如果有必要也是净化空气限制口)
(2)净化空气连接
反射镜
(2)净化空气连接
测量头
(3)从供应单元连接电缆
(2)净化空气连接
净化空气没有在粉尘通道中打开时不要安装测量头
净化空气橡胶软管能适应周边温度大概80°C
供应单元为冲洗装置吸入新鲜空气必要无尘无油并且温度要在-20 to +40 °C之间。如果空气不达标，新鲜空气也可以从不同适合地方获得。通风口将会有一种额外净化空气制动软管。干净净化空气供应，由消耗高净化空气过滤器磨损以及相应维修便可避免。
2.2.14 测量头和反射镜安装顺序
危险
如果连接测量通道法兰松动了，热并且危险气体便会逃逸！工作人员必要预先穿上防护衣和防毒面具如果有必要话。.
烫伤危险
没有耐高温装备或者是安全手套，千万不要触摸任何部位。
图释2.11 调节法兰安装
安装测量头或各个反射镜时，如下顺序必要遵守：
1. 最初同焊接在测量通道上管（A）一起拉橡胶垫便套在调节法兰上。
2. 交替方向分别放置8碟形弹簧（C）到每个3螺纹调节螺栓法兰
3. 滑动净化空气法兰（B）或者各个反射镜到螺栓上(如果必要话先移除测量头和反射镜)
4. 用平一边朝螺帽方向在球盘上逐个滑动（D）
5. 轻轻地拧动一枚自保险螺母来调节净化空气适配器，完毕最后装配。
6. 在法兰管和净化空气法兰之间空间拉套橡胶边沿。
7. 把测量头净化空气适配器街上净化空气橡胶软管，或者分别并且用供应软管夹修复。
8. 净化空气开关（D-R220 SU 供应单元安装）
9 只有在这之后：用测量头夹具来修复相应净化空气适配器。注解：在设备机架上栓必要要咬合住净化空气法兰上洞。只有这样才干做出精准排列。夹具位置可以选取，这样截取位置才干尽量地免受灰尘和湿气，这普通意味着地步开放。(见图2.12)
10. 用电缆连接建立测量头和供应单元之间或是各个T-Box之间连接。
图释2.12 用夹具装备在净化空气法兰上
2.2.15（反射镜）净化空气适配器调节
为调节（反射镜）净化空气法兰调节夹具使用。
1 .一方面，不是反射镜矫正家具都必要安装在各自净化空气法兰上。在测量某些对边测量头已经（大概对齐）装备上激活测量光源（光源LED）如果透过调节设备看话，光源应当是可视。如果不是，那么净化空气法兰必要要重排。
2 排列话，一方面要上紧螺帽B。在上紧螺帽A时候净化空气法兰将显出倾角环绕轴B-C和光斑在调节夹具水平方向移动。固定或松开螺帽C会导致环绕轴A-B旋转移动并且光斑会在调节夹具中垂直方向移动。
3 用这样一种方式调节净化空气法兰，光斑可以固定在调节夹具交叉线正中央。
始终只有加固到这种限度碟形弹簧才依然可以有弹性。
如果调节夹具中没有光斑，检查（粗略）对准测量头测量光源功能
图释2.13 调节夹具所用加固夹具
4 排列之后，调节夹具要再次被移除换上反射镜。
注释：设备机架上栓必要咬合进净化空气法兰洞中（见图释2.12）
2.2.16 （测量头）净化空气适配器调节
1. 反射镜已经与光学角度对齐了。
2. 当前测量头净化空气法兰上三个螺帽已经固定了，如图中所示。
3. 测量头这一光学调节是同一时间进行。这样话测量头上就有一种瞄准地方，位于左侧背面检查窗口。反射镜（光斑）成像应当要调节，这样可以让它处在瞄准装置中心处。这样话螺帽B要先上紧。在上紧螺帽A过程中，测量头将显出倾角环绕轴B-C和图像在瞄准装置中水平方向移动。固定或松开螺帽C会导致环绕轴A-B旋转移动并且图像会在瞄准装置中垂直方向移动。
只有加固螺帽到这样一种角度时，板簧才干始终有弹性
2.2.17 初运转前测量
运营规定
与否运到粉尘测量系统和应用区域元件相匹配？
□
反射镜类型选取与否与测量距离匹配
□
供应单元与否装备，与否装配电源并且正常工作？
□
电缆铺设工作与否如之前所述：
2.2.11 安装，23页所述电路连接
□
开关调节与否实行，与否如表格2.3到2.5所示？
□
注意
安全人员必要确认只有具备资格（允许）远远才可以操作此测量系统。必要要加以特别注意以拟定手册上详细表述操作防护和测量系统防护认真执行否。
警告
安装在法兰或者各个粉尘通道上测量头和反射镜必要有可工作净化吹扫空气供应装置。否则，短时间过热和粉尘度过高会使测量头和反射镜彻底损坏。
3.0技术参数
3.1 D-R220系统构成
光源
LED 530nm 绿色冷光源
物理量程
测量量程
0..1.6 ±2%
消光度（自动校准）
0..100% ±2%
量程调节
Modbus
测量量程
0.2 to 1.6 (or fixed 0.2 / 0.4 / 1.6)
消光度
0 to 100% (or fixed 25% / 50% / 100%)
信号输出时间
2..120 seconds (or fixed 4 s，15 s，60 s)
偏差
测量量程
0.02
消光度
0.2%
零点漂移
< 4% 每月
测量距离
1..10 m
容许环境温度
-20°C..+50°C
相对湿度
≤ 95%
烟气温度
露点以上
重量
测量头
大概2 kg
反射器
大概1 kg
投影角度
大概3.5°
最大可偏离角度
±1°
测量头与反射器外壳材质
聚酰胺 PA
颜色
交通蓝RAL 5017
防护级别
IP65
输出信号
0..20 mA，零点4 mA
最大负荷
400 ohm
继电器输出
2X状态，空挡，通过MODBUS设定：最低值、失灵、维护
最大开关量
48 V，0.5 A
串列数据通讯
RS 485 interface，Modbus RTU
3.2 T-BOX 接线盒
工作环境温度
-20°C +50°C
防护级别
IP 65
电气数据
主电压
90-264 VAC，47-63 Hz
功率消耗
45 W
保险切断保护
保险丝5 x 20 mm 2 A slow-blow
接线盒材质
聚酯碳酸盐纤维
颜色
棕色RAL 7032
安装孔尺寸
Ø 6.5 mm
安装孔间距
142 x 142 mm
连接
旋紧插头及电缆
3.3伺服单元D-R220 SU
主电压
85-264 VAC，47-63 Hz
功率消耗
50 W
工作环境温度
-20°C to +50°C
最大烟气温度
+220 °C
防护级别
IP 65
外形尺寸
大概380 x 300 x 210 mm
重量
大概13 kg
最大烟气压力
-50 hPa to +10 hPa
外壳材料
不锈钢V2A 1.4301
安装孔尺寸
Ø 6.5 mm
安装孔间距
330 x 228 mm
连接
旋紧插头及电缆
3.4 外形尺寸图
探头
反射器
3.5 备件列表
设计描述
订购编号
安装
安装部件由如下构成：
2个橡胶圈、48个弹簧圈、6个垫片、6个M10螺母及安装工具
D−R 220 Mset
测量探头和反射器
LED530nm冷光源组合
带信号接受二极管D-R 220 M-No.10电路板
零点反射器
D-R 220 N
步进式电机
一型反射镜 (1.0 - 2.25 m)
D-R 220 R1
二型反射镜 (1.75-12.0 m)
D-R 220 R2
外壳密封环形垫圈
外壳内安装支架（反射器）
一组4个M 6 x 45安装螺栓（反射器）
吹扫风组件（带法兰吹扫泵）
一组4个M 6 x 90安装螺栓（测量头）
不锈钢固定夹
T-BOX
MAP 40-3003电源
wdinetzMAP40
伺服单元
FPG05 7505过滤器外壳
wdifilter7505
P77-5631过滤芯
wdilfP77-5631
25 mm 空气吹扫泵
BR800FH20
25 mm吹扫夹具
Y型吹扫风连接器
D−R 220 Y
一批10枚保险丝
附件
一卷记录器用纸
wdisrolle35069
3.6保险切断保护
设计
设计描述
订购编号
伺服单元
D−R 220 SU
保险切断保护5 x 20 mm 2 A
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
