锐明三视频行车记录仪使用说明指导书精简.doc

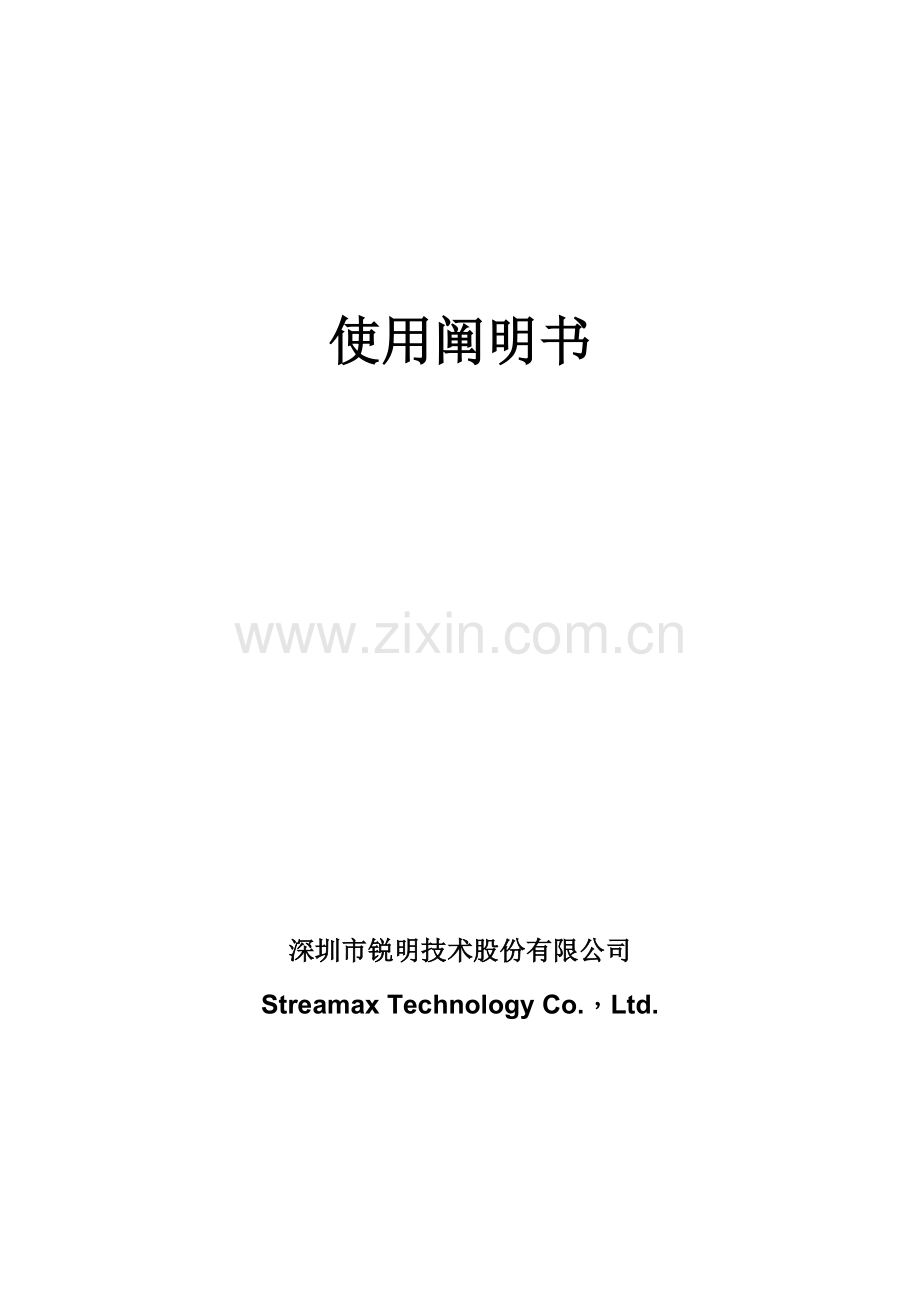

使用阐明书深圳市锐明技术股份有限公司Streamax Technology Co.，Ltd.产品简介D5M是集车载视频监控和行车记录于一体一款高性价比，功能可扩展性好设备。D5M为网络高清、模仿音视频混合输入双SD卡录像机，可实现720P、WD1、WHD1、WCIF、D1、HD1、CIF辨别率录像。它采用高速解决器和嵌入式操作系统，结合IT领域中最先进H.264视频压缩/解压缩技术、网络技术、定位技术、RFID技术，可实现视频录像、汽车行驶信息记录和无线数据上传，同步配合中心软件可实现中央监控、远程管理及行驶状态数据分析。此外，本产品还通过汽车行驶记录仪有关检测原则，含多路信号传感器，采集记录车辆行驶状态信息，实现对车辆及驾驶员状态实时监督，避免疲劳驾驶和超速行驶，减少事故隐患，以保障车辆行驶安全性，同步通过对行驶数据读取和分析，可觉得交通管理职能部门客观公正解决交通事故提供真实可信根据。产品特性1) 符合原则单DIN安装方式；2) 符合GB19056- 汽车行驶记录仪原则；3) 符合JT/T 794- 道路运送车辆卫星定位系统车载终端技术规定；4) 抗振动符合GB/T 28046.3-道路车辆 电气及电子设备环境条件和实验 第3某些：机械负荷；5) 抗电源干扰符合GB/T 21437.2-道路车辆由传导和耦合引起电骚扰 第2某些：沿电源线电瞬态传导；6) 含RS232、RS485、USB、CAN总线等接口；7) 内置喇叭、刷卡器、LED显示屏、后备电池、三轴传感器、支持外置打印机；产品规格 技术项技术指标产品型号D5M视频输入4路WD1+1路720P输出1路音频输入5路输出2路显示显示分割1/4/9画面显示屏幕显示坐标，报警，温度，加速度，电压，软件版本，网络状态，驾驶员信息，车辆实时状态等信息操作界面图形顾客界面录像视频压缩格式H.264音频压缩格式ADPCM、G.711A、G.711U图像辨别率模仿：PAL:WD1(928X576),WHD1(928X288),WCIF(464X288),D1(704X576),HD1(704x288),CIF(352x288);NTSC:WD1(928X480),WHD1(928X240),WCIF(464X240),D1(704x480),HD1(704x240),CIF(352x240);数字：720P(1280X720)；图像质量1-8级可调（1级最佳）录像模式开机/手动/定期/报警事件录像报警预录像0-60min可配备延时录像0-30min可配备镜像录像支持回放回放通道支持本地单通道回放，PC软件单通道、4/9通道回放浏览模式时间，通道，事件网络3G/4GTD-SCDMA/WCDMA/EVDO/TDD-LTE/FDD-LTE等WIFI802.11b/g/n/（选配）定位GPS/BD定位，速度检测，时间同步存储存储2xSDXC或1 x 2.5英寸 SSD+1x SDXC 接口USB1个USB2.0SD2xSD卡槽或1 x SATA接口+1x SD卡槽 DB9DB9（RS232）支持外置打印机RS4851路RS485RS2321路RS232CAN支持选配OBD1路外置MIC1路大5559-4P接口外置喇叭1路小5559-2P接口(无源喇叭)开关量8路输入，2路输出速度1路脉冲测速电源/功耗输入DC8-36V输出1A5V典型功耗 9.6W（不带外设）休眠功耗不大于1W待机功耗0W物理特性设备尺寸（宽x高x深）面板：188x60mm，主机主体178x50x150mm重量主机设备：1.1KG(不带硬盘)环境工作温度 -30- +70工作湿度20%-90%RH外部接口序号定义序号定义1显示屏141-4路音视频输入2方向键上15音视频输出3确认键16RS232/RS485接口4方向键下17喊话器接口5菜单/返回/取消键18外置喇叭接口6USB/DB9盖19电源和报警接口7硬盘锁203G/4G天线接口8SD卡盖21IPC/LAN接口9USB接口22定位模块天线接口10DB9接口2311SD卡槽22412SD卡槽12513SIM卡槽系统连接图装箱清单序号名称数量1主机12定位模块天线13移动通信模块天线14电源和报警信号输入线15串口和报警CAN信号输入线16IPC信号输入线17音视频输入输出线18钥匙支架29钥匙110围框111合格证112阐明书113装箱清单1保修卡经销商信息产品型号经销商序列号联系电话顾客信息顾客姓名联系电话通讯地址E-mail购买日期报修日期客服官网：客服电话：
