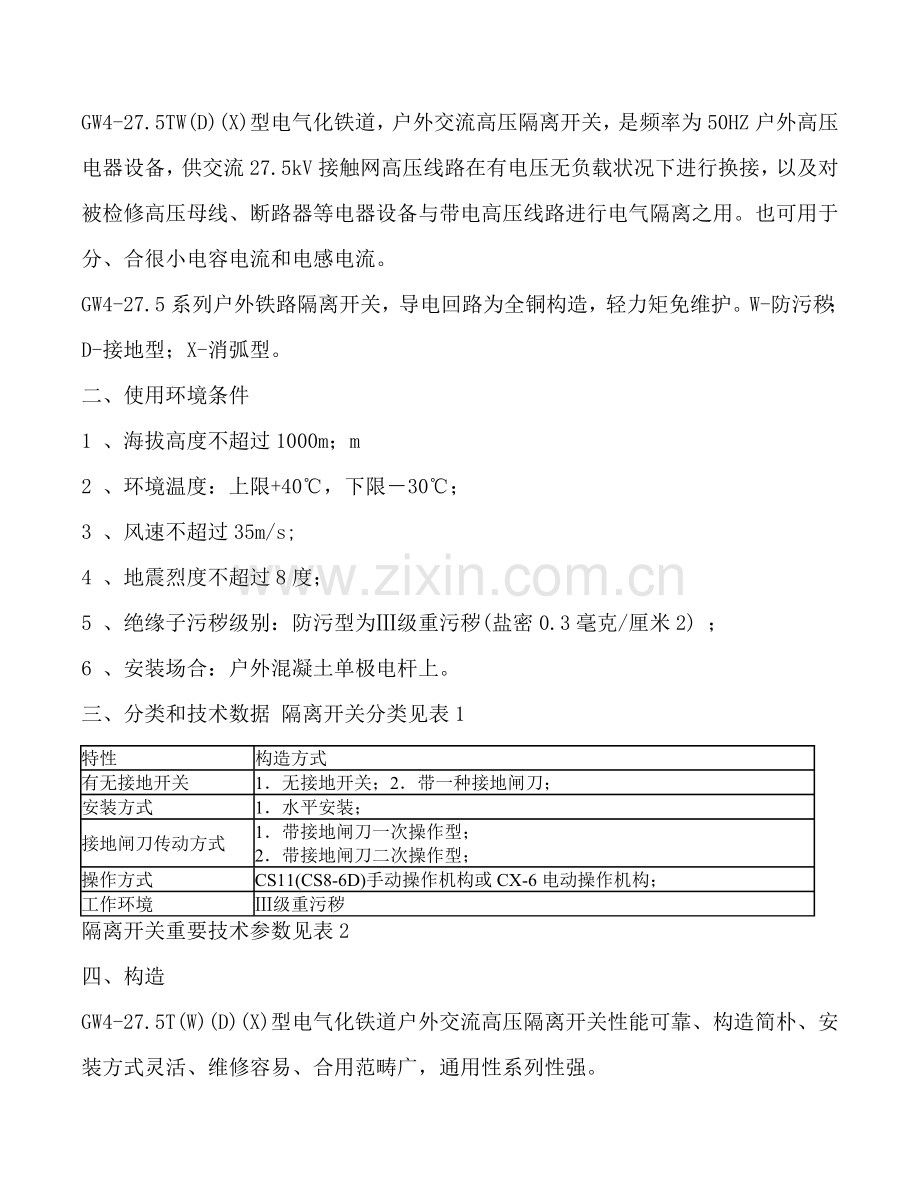

GW4-27.5TW(D)(X)型电气化铁道，户外交流高压隔离开关，是频率为50HZ户外高压电器设备，供交流27.5kV接触网高压线路在有电压无负载状况下进行换接，以及对被检修高压母线、断路器等电器设备与带电高压线路进行电气隔离之用。也可用于分、合很小电容电流和电感电流。
GW4-27.5系列户外铁路隔离开关，导电回路为全铜构造，轻力矩免维护。W-防污秽；D-接地型；X-消弧型。
二、使用环境条件
1 、海拔高度不超过1000m；m
2 、环境温度：上限+40℃，下限－30℃；
3 、风速不超过35m/s;
4 、地震烈度不超过8度；
5 、绝缘子污秽级别：防污型为Ⅲ级重污秽(盐密0.3毫克/厘米2) ；
6 、安装场合：户外混凝土单极电杆上。
三、分类和技术数据 隔离开关分类见表1
特性
构造方式
有无接地开关
1．无接地开关；2．带一种接地闸刀；
安装方式
1．水平安装；
接地闸刀传动方式
1．带接地闸刀一次操作型；
2．带接地闸刀二次操作型；
操作方式
CS11(CS8-6D)手动操作机构或CX-6电动操作机构；
工作环境
Ⅲ级重污秽
隔离开关重要技术参数见表2
四、构造
GW4-27.5T(W)(D)(X)型电气化铁道户外交流高压隔离开关性能可靠、构造简朴、安装方式灵活、维修容易、合用范畴广，通用性系列性强。
GW4-27.5T型户外隔离开关是单极隔离开关构成高压电器，又是派生其他构造基本单元，如下称为普通型隔离开关。
GW4-27.5T(D)型户外隔离开关是在普通型隔离开关上增设接地刀而成，其中分一次操作型和二次操作型两种，如下称为接地型隔离开关。
GW4-27.5T(D)W型户外隔离开关、是在普通型(接地型)隔离开关基本上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成，合用于重污秽或高海拔地区。
GW4-27.5TX户外隔离开关是在普通型隔离开关上增设消弧装置而成。
1．隔离开关构造
单极隔离开关是由二个棒式支柱绝缘子分别固定在同一种底架上，为双柱水平回转式构造，外形构造见图1。

每极隔离开关由底座，绝缘支柱及导电某些构成。
每极隔离开关有两个绝缘支柱分别固定在底座两端轴承上(图2)、以连杆连结，每个绝缘支柱可以水平旋转，转角为90°，绝缘支柱上装有导电接线座(图3)、左、右触头(图4)。左、右触头通过导电管在两个绝缘支柱中间接触。
　导电接线座按构造不同分为硬连接型(图3a)和(图3b)连接型两种,依照顾客订货规定拟定。
　主回路导电回路零件材质均为铜质，电流级别为630A时，导电部件表面镀锡；电流级别为1600A以上时，导电部件表面均镀银。
　中间触头为“握手”式构造，其构造采用专利技术触指刀口垫圈压紧技术，为高压力、自净式，触指接触压力长期保持不变，触指弹簧无电流通过，长期运营安全可靠。
　不同电流规格产品构造型式及底座、支柱绝缘子等部件相似，只是主导电回路稍有差别．
　底座某些见图2 轴承底座为封闭式、注油型，且上封面、下封面有轴承，保证开关润滑、动作自如、免维护，操作力矩轻，防腐蚀。

接线座某些见图3

中间触头某些见 图4

接线板尺寸见图5

接地开关构造

接地开关静触头固定在隔离开关接线座上，动触头安装在底座上接地闸刀钢管端部。
　1．单接地二次操作型隔离开关与接地闸刀机械联锁
　单接地二次操作型隔离开关与接地闸刀机械联锁某些是通过CS8-6D型手动机构上联锁盘来实现。
　2．手动机构构造
本系列隔离开关配用CS11（不接地及单接地一次操作传动型）和CS8-6D（单接地二次操作传动型）两种手动机构。
CS11(见图6)及CS8-6D型手动机构(见图7)，其操作手柄为水平旋转，转动角度为90°。
　4．CX-6电动机构构造
　CX-6电动机构构造另见其使用维护阐明书
五、动作原理
　本系列隔离开关分合闸动作基本相似。联动时，需将单极隔离开关分别按安装图8或图9用连接。
　1．隔离开关动作原理
　（1）不带接地闸刀型
　隔离开关操作机构通过连接管与隔离开关积极级相连，机构主轴旋转90°，带动积极级绝缘支柱旋转90，同步通过连杆带动另一侧绝缘支柱按相反方向旋转，实现分、合闸动作，籍助连杆可将各单极开关联成双极或三极联动隔离开关，普通以单极出厂,单极使用。
　（2）带接地闸刀一次操作型
带接地闸刀开关构造是在上述开关构造基本上,增长一次操作接地传动机构.它保证当主闸刀开始分闸时接地闸刀相应开始转动;当主闸刀转到分闸终端位置时,接地闸刀也同步到达接地终端位置.即主闸刀和接地闸刀各自分、合动作一次完毕.
　（3）带接地闸刀二次操作型
本构造为主刀与接地闸刀分别用二个手柄各自操作.在二个操作柄间设有连锁装置以防误操作，保证按规定程序（主分-地合-地分-主合）进行操作。
　2．接地开关动作原理
操作机构手柄水平旋转90°，通过连杆带动接地闸刀转动，实现接地开关分、合闸动作。
　3．操动机构中辅助开关与机构主轴连接在一起，在分，合闸动作时将相应触点切断或闭合，发出相应分、合信号。
六、安装与调节
　1、隔离开关安装调节应达到下列各项规定：
　（1）配用手动机构时，普通体力操作人员应能独立进行分、合闸操作，动作灵活。
　（2）隔离开关双极或三极联动合闸同期性数值为：不不不大于6mm；。
　（3）隔离开关每相回路电阻应满足表3
额定电压
隔离开关每相回路电阻最大值（微欧）
备注
630A
1250A
1600-A
27.5kV
200
125
75
不涉及接线夹
2 、隔离开关安装调节
　（1）按安装图8或图9将每极隔离开关底座固定在水平基本上,
　（2）将操作机构置于隔离开关积极级侧面转动主轴下方，在隔离开关主体和机构隔离开关操作主轴处在合闸位置时，用齿型包箍将水煤气管连接并紧固，当主、从动两绝缘支柱不同步时，可以调节极间正反牙螺杆来达到分、合闸。
　（3）隔离开关双极或联动合闸同期性安装调节，在两接线端承受正常母线拉力条件下，调节相间正反牙连杆长度，达到上述规定。
　（4）隔离开关处在合闸位置时，触头上各接触点应所有接触，触头上M8螺杆紧固限度以弹簧垫圈刚刚压平且触指能摆动为最佳状态。
　3、带二次操作型接地闸刀安装调节
　（1）在接地闸刀和机构操作主轴均处在合闸位置时，用齿型包箍将水煤气管连接并紧固。
　（2）接地开关处在合闸位置时触头接触位置，可用接地动触头在导电管上位置来调节，当合闸位置对的时，再拧紧紧固螺母。

　七、验收与保管
　1 、产品到达目地后，须顾客应将其放在干燥通风场合，不适当倒置，并尽快按下列事项进行验收：
　（1）一方面检查包装箱外表面有无损坏和异常现象，外表检查完毕后，把包装箱打开取出所附文献。
　（2）检查产品所附文献与否齐全(涉及装箱清单、产品合格证、安装使用阐明书等）
　（3）取出产品及附件（注意切勿使绝缘支柱瓷瓶某些受损），并进行核对。
　（4）检查产品外观有无损坏和异常现象。
　2、产品经验收后，无论与否及时安装使用，均应安下列各项存储保管：
　（1）隔离开关各磨擦转动某些必要擦净并涂以无酸性凡士林保护。
　（2）产品长期存储库房时，应定期检查（每次不超过半年），若发现生锈时，应除去锈层，涂以防锈剂。
八、使用须知
　1、投入运营前，应进行一次全面检查，确认无误后，方可投入运营。
　（1）隔离开关各部位尺寸与否符合规定。
　（2）各连接某些螺拴应紧固牢固，特别是与母线联接。
　（3）触头上各接触点应所有接触
　（4）投入运营后应注意下列事项：
　（5）隔离开关在普通状况下，必要当线路负荷切除后方可进行分、合闸操作。
　（6）带有二次操作型接地闸刀隔离开关，必要在隔离开关完全分闸后方可合上接地开关；反之，当接地开关完全分闸后方可进行隔离开关合闸操作。
　2 、隔离开关必要经常地维护、定期检修，检修时应注意下列事项：
　（1）隔离开关瓷瓶有无损坏，胶装有无松动。
　（2）隔离开关处在合闸位置时，触头上各接触点与否接触良好；触头上弹簧与否变形，拉力与否变化，并测量回路电阻。
　（3）机构中辅助开关等元件与否绝缘良好。
　（4）接地处状况与否良好。
　（5）操作时各转动某些与否灵活，应无卡涩现象。
　（6）请将在运营中、检修时发现问题函告本厂。
九、成套供应
　隔离开关以普通以单极出厂,单极使用，带接地开关时所配用手动机构也配套供应，并附有安装所需零部件。
十、订货须知
　1、订货时应阐明∶
　（1）产品型号；额定电压；额定电流；
　（2）单接地带接地开关种类、方向；
　（3）配用机构型号（未注按常规供货），辅助极点数目：（未注4开4闭供货）；
　（4）污秽级别。
