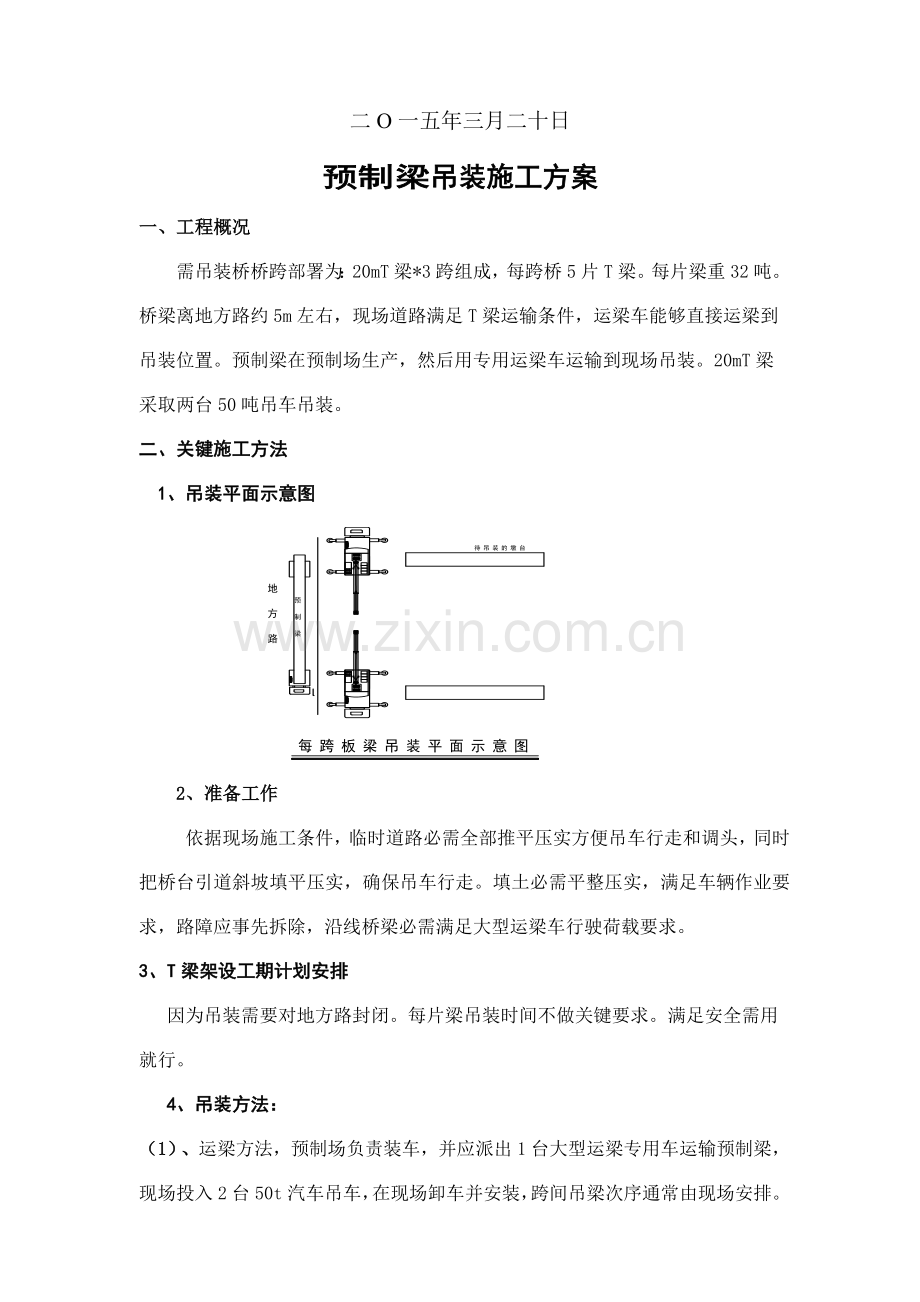

陈桥桥预制梁吊装工程吊装施工方案编制： 复核：审核： 审批： 安徽省舒城县恒基路桥二O一五年三月二十日预制梁吊装施工方案一、工程概况需吊装桥桥跨部署为：20mT梁*3跨组成，每跨桥5片T梁。每片梁重32吨。桥梁离地方路约5m左右，现场道路满足T梁运输条件，运梁车能够直接运梁到吊装位置。预制梁在预制场生产，然后用专用运梁车运输到现场吊装。20mT梁采取两台50吨吊车吊装。二、关键施工方法1、吊装平面示意图2、准备工作依据现场施工条件，临时道路必需全部推平压实方便吊车行走和调头，同时把桥台引道斜坡填平压实，确保吊车行走。填土必需平整压实，满足车辆作业要求，路障应事先拆除，沿线桥梁必需满足大型运梁车行驶荷载要求。3、T梁架设工期计划安排因为吊装需要对地方路封闭。每片梁吊装时间不做关键要求。满足安全需用就行。4、吊装方法：（1）、运梁方法，预制场负责装车，并应派出1台大型运梁专用车运输预制梁，现场投入2台50t汽车吊车，在现场卸车并安装，跨间吊梁次序通常由现场安排。跨内吊装全部从铁路侧向便道方向靠拢。（即现场道路两侧最远距离向最近方向架设）（2）.预制梁吊装1、本工程采取一组2台50t吊车负责抬吊施工，把预制梁向要求位置就位安装（见附图）。汽吊所需机具材料表（表1-1）编号项 目型 号单位数量备注1吊车50t台2汽车吊2枕木1m0.2m022m条24支腿用3钢丝绳6x19（46mm）条12吊索用双绳4手拉葫芦3t个8绑梁用序号岗 位人数职 责1总指挥1全方面指挥吊装作业工作，协调各工种，各岗位人员，工作处理突发事件及疑难问题。2副指挥2帮助总指挥进行工作，并负责指挥50t吊台操作。3作业协调1负责发梁，协作总指挥、副总指挥落实多种方法。4绑扎组 4梁体绑扎及松绑。5起重工4负责指挥手势，哨音实施，使梁正确移动。6安全监督员2检验绑扎质量。7测量对线2负责帮助甲方吊梁对线工作。汽吊作业人员职责表（表1-2）1）吊装步骤：步骤1.运输和卸车步骤二：起吊步骤三：就位（3）、双机抬吊施工应注意以下方面：(1)起吊时2台吊机垂直起吊，通常情况下吊臂不应变幅。严禁向下（即不安全方向）变幅，因向下变幅轻易产生超负荷状态，如向上变幅时， 所产生分力较大也轻易产生超荷失稳。(2)待构件起吊上升至超出支承点高度20-30cm时各吊臂向同一方向旋转，待指挥员确定构件支点转至承托点（投影）上方时，才渐渐落下，此时较为安全可作变幅、对线就位。(3)双机抬吊构件通常较重、较大型，此时应十分注意吊臂强度，必需根据使用说明书要求控制伸臂长度，不得盲目伸长吊臂，以免出现折臂造成事故。注意检验卷扬机钢丝绳长度是否足够，其和滑轮组倍率必需满足该项吊装作业使用要求。(4)吊重物时必需统一指挥，由指挥员确定吊机摆设位置。通常多台吊机同时操作时，每机必需配一名联络员传达指挥员指令，并注意支腿有没有下陷和浮动等危险情况。当吊机力距靠近额定力距时，联络员应立即汇报指挥员，由指挥员作出安全指令，确保吊装安全。(5)施工时要注意以下要求：1）预制梁吊装应依据结构特点，实施施工方案；2）吊装前应对预制梁运输通道和吊装现场作一次全方面检验；3）通道有没有障碍物，吊装通道和现场地面是否平整坚实；检验有没有地下筑物，如地下室、粪池、排水、供水、煤气、电缆管线、井(坑)等，如发觉上述情况，应以钢梁、钢板、枕木等切实加固，确定安全才可施工。4）起重机伸臂及旋转范围有没有路树、路灯、高压电线、电线、通讯线路及棚架等阻碍。5）在沟边吊装，要依据沟内挡土支撑情况，确定是否需要加固如沟内支撑较疏，则必需在沟边打护土桩，并在沟顶放置枕木、铺垫钢板后始许吊车进入作业。6）若在已铺盖板渠箱或桥面上吊装必需报请设计人员和业主，作出加固方案后，方可作业。7）吊装前应检验吊装机械是否正常可靠，各部件及操系统有没有异常，并试运转。吊机支腿必需全伸，机身必需平衡。8）吊装使用材料、机具，如电动葫芦、手动葫芦、卷扬机、千斤顶和钢丝绳、铁链、吊钩、滑车和卡环、棕绳等必需先检验确定其符合使用要求。9）预制梁在起吊前必需再次校核外形尺寸、重量，在预制梁及其连接部位划定轴线，水平线，方便校正。严禁在吊装时由工人在预制梁上悬空作业，严禁超负荷起吊。10）预制梁如无预埋吊钩(环)，平放预制梁宜在其支承点周围绑扎起吊；二点吊，吊点可取在离端头0.21全优点。11）预制梁绑扎应牢靠。单点起吊绑扎点应在预制梁重心垂直线上，并在重心上方；若使用两点或多点绑扎应尽可能使各点受力均匀一致，各绑扎点和预制梁重心应相互对称。12）吊装预制梁捆扎起吊钢丝绳时，应用木板、旧麻袋或厚纸板、橡胶片铺垫在预制梁表面，较大型预制梁外角位，应加工内方外园护角保护钢丝绳和预防压伤预制梁，预防预制梁焊接时产生电火花烧触钢丝绳。13）起吊预制梁钢丝绳和预制梁夹角不宜小于60度角，严禁小于45度角起吊。预制梁起吊不能满足夹角要求时，宜在预制梁上加吊架或横杆间接起吊，以免损坏预制梁或钢丝绳 。严禁用斜拉法起吊。起吊时吊机不准行驶和伸缩吊臂。14）吊物吊离地面高度10-30cm后需宜稍停，待检验吊钩、钢丝绳、卡环筹受力正常，且预制梁平稳后，才能继续起吊。操作吊机切忌急起、急停，安装时应匀速缓慢下吊钩就位，预制梁就位后应即进行测量对线复核，确定无误后，才许可焊接或灌注接头混凝土及铺垫支座砂浆，以作定位。15）预制梁构件跨度长，重心较高，属易倾倒预制梁，必需在确实就位固定完成并支撑牢靠后，方可摘除吊钩。16）使用单台吊机吊装预制梁，该机安全力距应控制在85%以内。17）吊重物时必需统一指挥，由指挥员确定吊机摆设位置。，吊机必需配一名联络员传达指挥员指令，并注意支腿有没有下陷和浮动等危险情况。当吊机力距靠近额定力距时，联络员应立即汇报指挥员，由指挥员作出安全指令，确保吊装安全。
