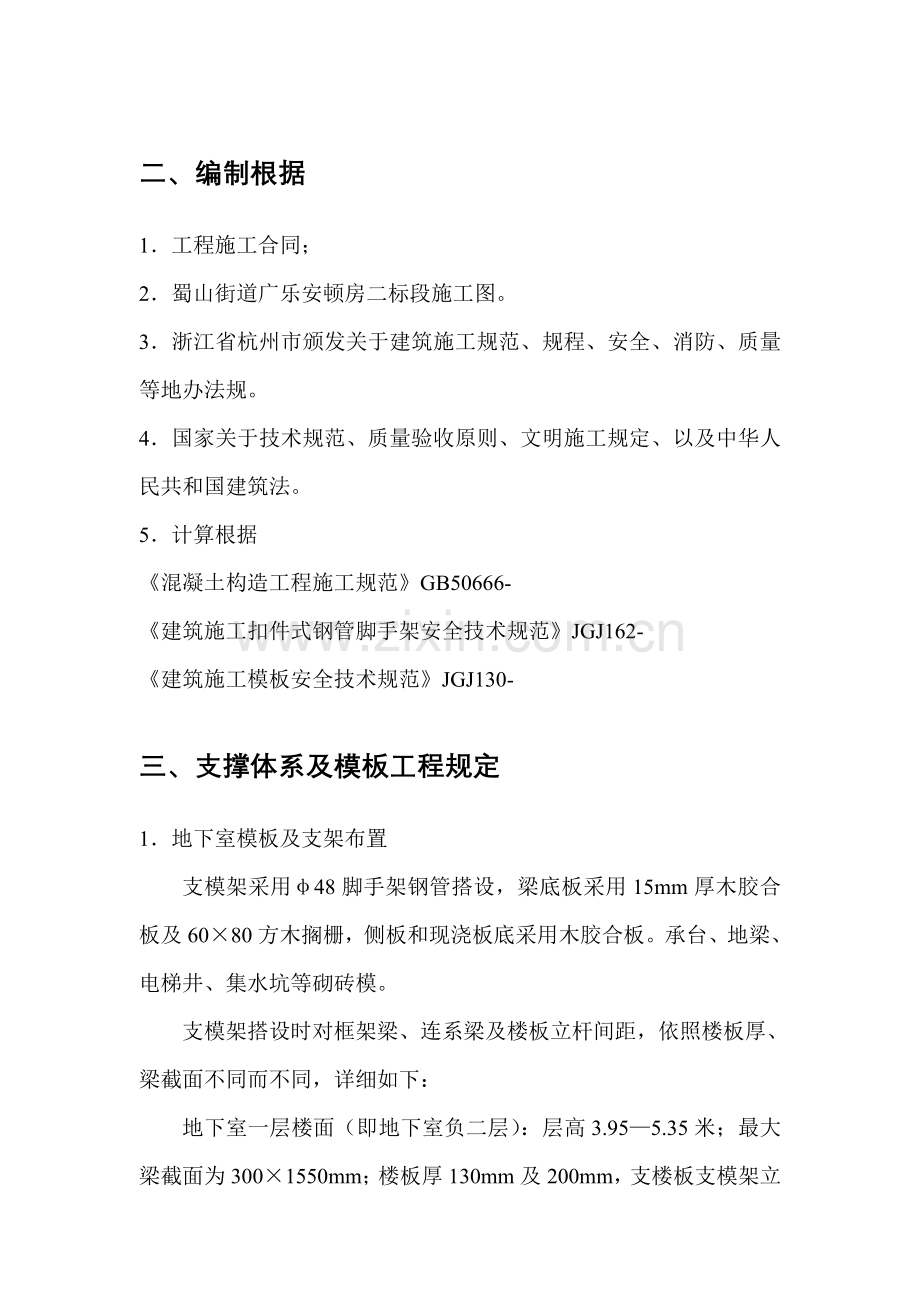

模板工程及支撑体系专项施工方案一、工程简介工程名称（全称）：蜀山街道广乐安顿房项目二标段-9#15#楼建设单位：杭州萧山城区建设有限公司代建单位：浙江萧峰建设集团有限公司勘察单位：浙江恒辉勘测设计有限公司围护设计：浙江恒辉勘测设计有限公司设计单位：浙江工程设计有限公司监理单位：浙江五洲工程项目管理有限公司施工单位：浙江万驰建设集团有限公司蜀山街道广乐安顿房项目二标段-9#15#楼工程地位于杭州市萧山区蜀山街道越寨村及溪头黄村，蜀山大道西侧，拟建风情大道东侧。总建筑面积为157660.8，地下室2层,其中9#、13#为28F，10#、11#、12#、14#、15#为26F,配套用房为2层，地下室面积为52796.3 ，建筑基本状况如下：1.建筑构造形式为框架剪力墙构造，使用年限为50年，抗震设防烈度六度。2.工程地上一三层为配套公建，三层以上为住宅；地下设二层，地下一层为汽车库、自行车库及设备用房，地下二层为汽车库、储备间及设备用房。二、编制根据1工程施工合同；2蜀山街道广乐安顿房二标段施工图。3浙江省杭州市颁发关于建筑施工规范、规程、安全、消防、质量等地办法规。4国家关于技术规范、质量验收原则、文明施工规定、以及中华人民共和国建筑法。5计算根据混凝土构造工程施工规范GB50666-建筑施工扣件式钢管脚手架安全技术规范JGJ162-建筑施工模板安全技术规范JGJ130-三、支撑体系及模板工程规定1地下室模板及支架布置支模架采用48脚手架钢管搭设，梁底板采用15mm厚木胶合板及6080方木搁栅，侧板和现浇板底采用木胶合板。承台、地梁、电梯井、集水坑等砌砖模。支模架搭设时对框架梁、连系梁及楼板立杆间距，依照楼板厚、梁截面不同而不同，详细如下：地下室一层楼面（即地下室负二层）：层高3.955.35米；最大梁截面为3001550mm；楼板厚130mm及200mm，支楼板支模架立杆纵距1150mm，立杆横距1100mm（纵横距可视梁截面及跨度做适应调节，但不得不不大于此数据）；支模架歩高（水平杆）控制在1.80m。地下室墙板支模：模板面板厚度h=15mm，内外楞采用圆钢管483.5，每道外楞2根钢楞，间距500mm。穿墙螺栓水平间距600mm，穿墙螺栓竖向距间500mm，直径12mm。地下室顶板（即地下室负一层）：层高2.604.00米；最大梁截面为300mm；楼板厚200mm及250mm，楼板支模架立杆纵距为1100mm，立杆横距为1000mm；支模架歩高（水平杆）控制在1.80m。支模架按所有设立纵向和横向水平拉结杆，保证90%以上立杆处在有效拉结约束状态。减少长细比，提高轴间距承载力。在距地面20cm距离设纵横扫地杆。钢管横楞与立杆用直角扣件连接，同步在顶排纵横水平杆和横楞杆下立杆上增长一种顶扣件，以保证安全。满堂模板支架四边与中间每隔四排支架立杆设一道横向剪力撑，由底至顶持续设立。高于4m模板支架，其两端与中间每隔4排立杆从顶层开始向下，每隔2歩设立一道水平剪力撑。设有后浇带模板单独支撑，独成支撑体系，在后浇带混凝土浇筑前模板不能拆除。2模板工程重要施工办法支撑系统钢管规格、尺寸、接头办法，间距及剪力撑设立均应符合JGJ130-建筑施工扣件式钢管脚手架安全技术规范。 依照GB50204-规范规定，对不不大于4m梁板底模应按设计起拱，设计无详细规定期，起拱高度为跨度1/10003/1000。 模板工程施工质量必要参照GB50204-模板分项工程质量规定进行控制。 支拆模板前必要进行针对行安全、技术交底，并做好记录，交底双方履行签字手续。 模板搭设后，应按GB50204-规范原则组织验收，验收合格后方可进入下道工序，并做好验收记录存档工作。 依照构造施工荷载规定： 下层楼板应具备承受上层荷载承载能力或加设支架支撑，因而上层楼板混凝土未施工完时，不能拆除下层楼板支撑架和模板。上层支架立柱应对准下层支架立柱，并铺设垫板。现浇板底模板下垫搁栅同样采用8060方木，间距为300mm（200mm楼板间距450），搁栅搭接长度不少于50cm，并一定要搭接在支点上，不容许浮现悬挑现象，这样才干保证模板刚度，浇混凝土时不会发生明显弯曲变形。承重支模架验收由项目部详细负责，可以会同监理进行验收。3支模架钢管选用外径48mm，壁厚3.5mmA3钢管，表面平整光滑，无锈蚀、裂纹、分层、压痕、划道和硬弯，钢管应有出厂合格证及出厂质量验收报告和现场对钢管质量复验报告，钢管质量和钢管检查办法应符合现行国标（GB/T228/）金属拉伸实验办法关于规定。扣件应由生产允许证、质量检测单位测试报告及产品合格证，现场应有对扣件质量复验报告。对钢管扣件质量抽样办法和检查原则参照（GB/T15831-）规定执行。钢管、扣件使用管理除按有关规范、原则执行外，还必要参照省市建设管理部门近来发相应文献执行，详细有： （1）6月9日杭州市建设工程质量安全监督总站文献杭建监总（）33号“关于对建设工地钢管、扣件使用管理进行专项检查告知”。（2）省建设厅文献浙建建（）37号“关于加强承重支撑架施工管理暂行规定”。（3）省建设厅文献浙建建（）38号“关于加强施工现场钢管、扣件使用管理暂行规定”。（4）省建设厅文献浙建建（）16号“关于进一步做好建筑施工用钢管、扣件专项整治工作紧急告知”。项目部对进场钢管、扣件必要按规定进行验收和检查（复验），加强对钢管、扣件管理，以保证模板支模架安全。同步现场配备力距扳手，游标卡尺等检测工具，以以便现场检查工作。4模板工程施工安全管理严格组织作业人员参照JGJ59-原则实行意见（试行）、省工程建设质量安全监督总站12月编写施工现场安全技术资料台帐施工，保证安全生产。各种模板堆放整洁，安全堆放、高度不得超过2m。大模板存储要有防倾倒办法。支模架上施工堆放荷载不得不不大于模板设计使用荷载。若在模板上运送砼，必要搭设专用砼运送道，砼运送道应平整牢固，以保证模板质量和安全施工。模板作业面预留孔和临边应进行安全防护，垂直作业采用上下隔离办法。安全防护应符合关于规定规定。支模应按工序进行，模板没有固定前，不得进行下道工序，禁止运用拉杆、支撑攀登上下。设独立梁模板应设暂时操作台，不得站在柱模上操作和梁底上行走。支设4米以上立柱模板，四周必要顶牢，操作时要搭设工作台。支模架搭设构造规定参照JGJ130- J84-第6.8.1，6.8.2条规定执行。5模板拆除模板拆除前必要有砼强度报告，强度达到规定规定后方可进行拆模审批。拆模前由施工员向拆模工进行安全技术交底，并做好安全技术交底记录，规定每个被交底人履行签字手续。规定每个作业人员戴好安全帽，系好安全带。拆除模板时，应设立暂时警戒线并派专人监护。依照“2m以上高处作业必要有可靠立足点”规定，可运用支模架水平杆做恰当整治，上铺50%（水平面积）脚手片（或立人片），脚手片应用不不大于18号铅丝双股并联4点绑扎，无探头板。以保证作业人员可靠立足点规定。拆模时预留洞口和临边防护必要符合规范规定。 拆模操作时应按顺序分段进行，禁止猛撬、硬砸或大面积撬落、拉到；不得留下松动和悬挂模板；拆下模板和杆件应及时运到指定地点集中有序堆放，做到安全文明施工。四、模板工程质量程序控制网络图模板配料模板制作模板保养施工准备学习图纸和技术资料学习操作规程和质量原则与钢筋工序交接书面交底 互 检操作人员参加口头交底 抽检 自检底部标高、中心线、断面尺寸执行评估原则 交 模技术交底清理现场文明施工按砼规范进行抽检不 合 格 处 理质量评估与钢筋工交接工作浇 筑 砼 留 人 护 膜按强度曲线拟定拆模保 护 砼 表 面确 定 拆 模 顺 序拆 模技 术 交 底 记 录整顿资料自 检 记 录质量评估记录施 工 记 录五、支撑体系及模板设计算计本工程梁截面有240400、240500、300400、300450、300500、300600、300700、300800、3001200、3001250、3001550、300、500900、400750、350700等各种，现按最大截面240500， 3001550，400750，进行验算。支撑架计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-），模板支架搭设高度按层高，基本尺寸为：梁截面BD=300mm1550mm，梁支架立杆纵距La=1150mm，立杆横距Lb=1050mm，立杆歩距h=1800mm，采用钢管类型为483.5。六、计算书（一） 地下负二层，楼板厚130mm及200mm，梁最大面断面300。梁底模及侧模均用15mm厚模板，楞木用6080mm松木，483.5.钢管支架。1、梁模计算（1）荷载设计模板及其支架自重原则值G1k(kN/m2)面板0.1面板及小梁0.3模板面板0.5模板及其支架0.75新浇筑混凝土自重原则值G2k(kN/m3)24混凝土梁钢筋自重原则值G3k(kN/m3)1.5混凝土板钢筋自重原则值G3k(kN/m3)1.1当计算支架立柱及其她支承构造构件时Q1k(kN/m2)1对水平面模板取值Q2k(kN/m2)2风荷载原则值k(kN/m2)基本风压0(kN/m2)0.3非自定义:0.22风压高度变化系数z0.9风荷载体型系数s0.8（2）模板体系设计新浇混凝土梁支撑方式梁两侧有板，梁板立柱共用(A)梁跨度方向立柱间距la(mm)900梁两侧立柱间距lb(mm)1000步距h(mm)1800新浇混凝土楼板立柱间距la(mm)、lb(mm)900、1000混凝土梁居梁两侧立柱中位置居中梁左侧立柱距梁中心线距离(mm)500梁底增长立柱根数2梁底增长立柱布置方式按混凝土梁梁宽均分梁底增长立柱依次距梁左侧立柱距离(mm)450,550梁底支撑小梁根数5每纵距内附加梁底支撑主梁根数0梁底支撑小梁最大悬挑长度(mm)300构造表面规定构造表面隐蔽模板及支架计算根据建筑施工扣件式钢管脚手架安全技术规范JGJ130- 设计简图如下：平面图立面图（3）面板验算面板类型覆面木胶合板面板厚度(mm)15面板抗弯强度设计值f(N/mm2)15面板弹性模量E(N/mm2)10000 取单位宽度1000mm，按四等跨持续梁计算，计算简图如下： Wbh2/6=10001515/637500mm3，Ibh3/12=1000151515/12281250mm4 q10.9max1.2(G1k+ (G2k+G3k)h)+1.4Q2k，1.35(G1k+ (G2k+G3k)h)+1.40.7Q2kb=0.9max1.2(0.1+(24+1.5)2)+1.42，1.35(0.1+(24+1.5)2)+1.40.72163.85kN/m q1静0.91.35G1k+(G2k+G3k)hb0.91.350.1+(24+1.5)2162.087kN/m q1活0.91.40.7Q2kb0.91.40.7211.764kN/m q2(G1k+ (G2k+G3k)h)b=0.1+(24+1.5)2151.1kN/m 1、强度验算 Mmax0.107q1静L2+0.121q1活L20.10762.0870.0752+0.1211.7640.07520.039kNm Mmax/W0.039106/375001.029N/mm2f15N/mm2 满足规定！ 2、挠度验算 max0.632q2L4/(100EI)=0.63251.1754/(10010000281250)0.004mml/25075/2500.3mm 满足规定！ 3、支座反力计算 设计值(承载能力极限状态) R1=R5=0.393 q1静l +0.446 q1活l=0.39362.0870.075+0.4461.7640.0751.889kN R2=R4=1.143 q1静l +1.223 q1活l=1.14362.0870.075+1.2231.7640.0755.484kN R3=0.928 q1静l +1.142 q1活l=0.92862.0870.075+1.1421.7640.0754.472kN 原则值(正常使用极限状态) R1=R5=0.393 q2l=0.39351.10.0751.506kN R2=R4=1.143 q2l=1.14351.10.0754.381kN R3=0.928 q2l=0.92851.10.0753.557kN（4）小梁验算小梁类型方木小梁材料规格(mm)6080小梁抗弯强度设计值f(N/mm2)15.44小梁抗剪强度设计值(N/mm2)1.78小梁弹性模量E(N/mm2)9350小梁截面抵抗矩W(cm3)64小梁截面惯性矩I(cm4)256 为简化计算，按四等跨持续梁和悬臂梁分别计算，如下图： q1max1.889+0.91.35(0.3-0.1)0.3/4+0.5(2-0.13)+0.9max1.2(0.5+(24+1.1)0.13)+1.42，1.35(0.5+(24+1.1)0.13)+1.40.72max0.5-0.3/2，(1-0.5)-0.3/2/21，5.484+0.91.35(0.3-0.1)0.3/4=5.502kN/m q2max1.506+(0.3-0.1)0.3/4+0.5(2-0.13)+(0.5+(24+1.1)0.13)max0.5-0.3/2，(1-0.5)-0.3/2/21，4.381+(0.3-0.1)0.3/44.396kN/m 1、抗弯验算 Mmaxmax0.107q1l12，0.5q1l22max0.1075.5020.92，0.55.5020.320.477kNm Mmax/W0.477106/640007.451N/mm2f15.44N/mm2 满足规定！ 2、抗剪验算 Vmaxmax0.607q1l1，q1l2max0.6075.5020.9，5.5020.33.006kN max3Vmax/(2bh0)=33.0061000/(26080)0.939N/mm21.78N/mm2 满足规定！ 3、挠度验算 10.632q2l14/(100EI)0.6324.3969004/(10093502560000)0.761mml/250900/2503.6mm 2q2l24/(8EI)4.3963004/(893502560000)0.186mml/250300/2501.2mm 满足规定！ 4、支座反力计算 梁头处(即梁底支撑小梁悬挑段根部) 承载能力极限状态 Rmaxmax1.143q1l1，0.393q1l1+q1l2max1.1435.5020.9，0.3935.5020.9+5.5020.35.66kN 同理可得，梁底支撑小梁所受最大支座反力依次为R1R54.316kN，R2R45.66kN，R34.619kN 正常使用极限状态 Rmaxmax1.143q2l1，0.393q2l1+q2l2max1.1434.3960.9，0.3934.3960.9+4.3960.34.522kN 同理可得，梁底支撑小梁所受最大支座反力依次为R1R53.922kN，R2R44.522kN，R33.677kN（5）主梁验算主梁类型钢管主梁材料规格(mm)483.5可调托座内主梁根数1主梁弹性模量E(N/mm2)206000主梁抗弯强度设计值f(N/mm2)205主梁抗剪强度设计值(N/mm2)125主梁截面惯性矩I(cm4)12.19主梁截面抵抗矩W(cm3)5.08 主梁自重忽视不计，计算简图如下： 1、抗弯验算 主梁弯矩图(kNm) Mmax/W0.336106/508066.191N/mm2f=205N/mm2 满足规定！ 2、抗剪验算 主梁剪力图(kN) Vmax9.448kN max2Vmax/A=29.4481000/48938.643N/mm2125N/mm2 满足规定！ 3、挠度验算 主梁变形图(mm) max0.095mml/250450/2501.8mm 满足规定！ 4、扣件抗滑计算 RmaxR1,R40.528kN18=8kN 单扣件在扭矩达到4065Nm且无质量缺陷状况下，单扣件能满足规定！ 同理可知，右侧立柱扣件受力R0.528kN18=8kN 单扣件在扭矩达到4065Nm且无质量缺陷状况下，单扣件能满足规定！（6）立柱验算剪刀撑设立加强型立杆顶部步距hd(mm)1500立杆伸出顶层水平杆中心线至支撑点长度a(mm)200顶部立杆计算长度系数11.386非顶部立杆计算长度系数21.755钢管类型483.5立柱截面面积A(mm2)489回转半径i(mm)15.8立柱截面抵抗矩W(cm3)5.08抗压强度设计值f(N/mm2)205立杆自重q(kN/m)0.15 长细比验算 顶部立杆段：l01=k1(hd+2a)=11.386(1500+2200)=2633.4mm 非顶部立杆段：l02=k2h =11.7551800=3159mm =l0/i=3159/15.8=199.937=210 长细比满足规定！ 1、风荷载计算 Mw0.91.4klah2/100.91.40.220.91.82/100.081kNm 2、稳定性计算 依照建筑施工模板安全技术规范公式5.2.5-14，荷载设计值q1有所不同： 1)面板验算 q11.2(0.1+(24+1.5)2)+0.91.42163.84kN/m 2)小梁验算 q1max1.703+(0.3-0.1)0.3/4+1.2(0.5+(24+1.1)0.13)+0.91.41max0.5-0.3/2，(1-0.5)-0.3/2/21，4.939+(0.3-0.1)0.3/4=4.954kN/m 同上四六计算过程，可得： R10.501kN，R210.804kN，R310.804kN，R40.501kN 顶部立杆段：l01=k1(hd+2a)=1.1551.386(1500+2200)=3041.577mm 1l01/i3041.577/15.8192.505，查表得，10.195 立柱最大受力NwmaxR1+N边1，R2，R3，R4+N边2+Mw/lbmax0.501+1.2(0.5+(24+1.1)0.13)+0.91.41(1+0.5-0.3/2)/20.9，10.804，10.804，0.501+1.2(0.5+(24+1.1)0.13)+0.91.41(1+1-0.5-0.3/2)/20.9+0.081/110.966kN fN/(A)+Mw/W10966.02/(0.195489)+0.081106/5080130.914N/mm2f205N/mm2 满足规定！ 非顶部立杆段：l02=k2h =1.1551.7551800=3648.645mm 2l02/i3648.645/15.8230.927，查表得，20.138 立柱最大受力NwmaxR1+N边1，R2，R3，R4+N边2+0.15(5.35-2)+Mw/lbmax0.501+1.2(0.75+(24+1.1)0.13)+0.91.41(1+0.5-0.3/2)/20.9，10.804，10.804，0.501+1.2(0.75+(24+1.1)0.13)+0.91.41(1+1-0.5-0.3/2)/20.9+0.502+0.081/111.388kN fN/(A)+Mw/W11387.688/(0.138489)+0.081106/5080184.663N/mm2f205N/mm2 满足规定！（7）梁底立柱扣件抗滑移验算荷载传递至立杆方式双扣件扣件抗滑移折减系数kc1 由主梁验算一节计算可知扣件最大受力NmaxR2，R3111.758kNRc=kc12=112=12kN满足规定！2、板模计算（1）、荷载设计施工人员及设备荷载原则值Q1k当计算面板和小梁时均布活荷载(kN/m2)2.5当计算面板和小梁时集中荷载(kN)2.5当计算主梁时均布活荷载(kN/m2)1.5当计算支架立柱及其她支承构造构件时均布活荷载(kN/m2)1模板及其支架自重原则值G1k(kN/m2)面板自重原则值0.1面板及小梁自重原则值0.3楼板模板自重原则值0.5模板及其支架自重原则值0.75新浇筑混凝土自重原则值G2k(kN/m3)24钢筋自重原则值G3k(kN/m3)1.1风荷载原则值k(kN/m2)基本风压0(kN/m2)0.30.22风压高度变化系数z0.9风荷载体型系数s0.8（2）、模板体系设计模板支架高度(m)5.35立柱纵向间距la(mm)1150立柱横向间距lb(mm)1050水平拉杆步距h(mm)1800立柱布置在混凝土板域中位置中心对称立柱距混凝土板短边距离(mm)125立柱距混凝土板长边距离(mm)75主梁布置方向平行楼板长边小梁间距(mm)300小梁两端各悬挑长度(mm)0，75主梁两端各悬挑长度(mm)0，0构造表面规定构造表面隐蔽模板及支架计算根据建筑施工扣件式钢管脚手架安全技术规范JGJ130- 设计简图如下：模板设计平面图模板设计剖面图(楼板长向)模板设计剖面图(楼板宽向)（3）、面板验算面板类型覆面木胶合板面板厚度(mm)15面板抗弯强度设计值f(N/mm2)15面板弹性模量E(N/mm2)10000 依照建筑施工模板安全技术规范5.2.1面板可按简支跨计算规定，另据现实，楼板面板应搁置在梁侧模板上，因而本例以简支梁，取1m单位宽度计算。计算简图如下： Wbh2/6=10001515/637500mm3，Ibh3/12=1000151515/12281250mm4 1、强度验算 q10.9max1.2(G1k+ (G3k+G2k)h)+1.4Q1k，1.35(G1k+ (G3k+G2k)h)+1.40.7Q1kb=0.9max1.2(0.1+(1.1+24)0.13)+1.42.5，1.35(0.1+(1.1+24)0.13)+1.40.72.5 1=6.782kN/m q20.91.2G1kb=0.91.20.11=0.108kN/m p0.91.4Q1K=0.91.42.53.15kN Mmaxmaxq1l2/8,q2l2/8+pl/4=max6.7820.32/8，0.1080.32/8+3.150.3/4= 0.237kNm Mmax/W0.237106/375006.332N/mm2f15N/mm2 满足规定！ 2、挠度验算 q(G1k+(G3k+G2k)h)b=(0.1+(1.1+24)0.13)1=3.363kN/m 5ql4/(384EI)53.3633004/(38410000281250)0.126mml/250300/2501.2mm 满足规定！ （4）、小梁验算小梁类型方木小梁材料规格(mm)6080小梁抗弯强度设计值f(N/mm2)15.44小梁抗剪强度设计值(N/mm2)1.78小梁弹性模量E(N/mm2)9350小梁截面抵抗矩W(cm3)64小梁截面惯性矩I(cm4)256 因B/lb取整3300/1050取整3，按三等跨持续梁计算，又因小梁较大悬挑长度为75mm，因而需进行最不利组合，计算简图如下： 1、强度验算 q10.9max1.2(G1k+(G3k+G2k)h)+1.4Q1k，1.35(G1k+(G3k+G2k)h)+1.40.7Q1kb=0.9max1.2(0.3+(1.1+24)0.13)+1.42.5，1.35(0.3+(1.1+24)0.13)+1.40.72.50.32.099kN/m 因而，q1静0.91.2(G1k+(G3k+G2k)h)b=0.91.2(0.3+(1.1+24)0.13)0.31.154kN/m q1活0.91.4Q1kb=0.91.42.50.30.945kN/m M10.1q1静L2+0.117q1活L20.11.1541.052+0.1170.9451.0520.249kNm q20.91.2G1kb=0.91.20.30.30.097kN/m p0.91.4Q1k=0.91.42.53.15kN M2max0.08q2L2+0.213pL，0.1q2L2+0.175pLmax0.080.0971.052+0.2133.151.05，0.10.0971.052+0.1753.151.050.713kNm M3maxq1L12/2，q2L12/2+pL1=max2.0990.0752/2，0.0970.0752/2+3.150.0750.237kNm MmaxmaxM1，M2，M3max0.249，0.713，0.2370.713kNm Mmax/W0.713106/6400011.142N/mm2f15.44N/mm2 满足规定！ 2、抗剪验算 V10.6q1静L+0.617q1活L0.61.1541.05+0.6170.9451.051.339kN V20.6q2L+0.675p0.60.0971.05+0.6753.152.187kN V3maxq1L1，q2L1+pmax2.0990.075，0.0970.075+3.153.157kN VmaxmaxV1，V2，V3max1.339，2.187，3.1573.157kN max3Vmax/(2bh0)=33.1571000/(28060)0.987N/mm21.78N/mm2 满足规定！ 3、挠度验算 q=(G1k+(G3k+G2k)h)b=(0.3+(24+1.1)0.13)0.31.069kN/m 跨中max0.677qL4/(100EI)=0.6771.06910504/(10093502560000)0.367mml/2501050/2504.2mm 满足规定！ （5）、主梁验算主梁类型钢管主梁材料规格(mm)483.5可调托座内主梁根数1主梁弹性模量E(N/mm2)206000主梁抗弯强度设计值f(N/mm2)205主梁抗剪强度设计值(N/mm2)125主梁截面惯性矩I(cm4)12.19主梁截面抵抗矩W(cm3)5.08 1、小梁最大支座反力计算 Q1k1.5kN/m2 q10.9max1.2(G1k+ (G3k+G2k)h)+1.4Q1k，1.35(G1k+(G3k+G2k)h)+1.40.7Q1kb=0.9max1.2(0.5+(1.1+24)0.13)+1.41.5，1.35(0.5+(1.1+24)0.13)+1.40.71.50.31.786kN/m q1静0.91.2(G1k+ (G3k+G2k)h)b=0.91.2(0.5+(1.1+24)0.13)0.31.219kN/m q1活0.91.4Q1kb=0.91.41.50.30.567kN/m q2(G1k+ (G3k+G2k)h)b=(0.5+(1.1+24)0.13)0.3=1.129kN/m 承载能力极限状态 按三跨持续梁，Rmax(1.1q1静+1.2q1活)L1.11.2191.05+1.20.5671.052.123kN 按悬臂梁，R1q1l=1.7860.0750.134kN RmaxRmax，R12.123kN; 正常使用极限状态 按三跨持续梁，Rmax1.1q2L1.11.1291.051.304kN 按悬臂梁，R1q2l=1.1290.0750.085kN RmaxRmax，R11.304kN; 2、抗弯验算 计算简图如下： 主梁弯矩图(kNm) Mmax1kNm Mmax/W1106/5080196.865N/mm2f205N/mm2 满足规定！ 3、抗剪验算 主梁剪力图(kN) Vmax4.978kN max2Vmax/A=24.9781000/48920.36N/mm2125N/mm2 满足规定！ 4、挠度验算 主梁变形图(mm) max1.971mm max1.971mm4.2mm 满足规定！ （6）、立柱验算剪刀撑设立加强型立杆顶部步距hd(mm)1500立杆伸出顶层水平杆中心线至支撑点长度a(mm)200顶部立杆计算长度系数11.386非顶部立杆计算长度系数21.755钢管类型483.5立柱截面面积A(mm2)489立柱截面回转半径i(mm)15.8立柱截面抵抗矩W(cm3)5.08 1、长细比验算 顶部立杆段：l01=k1(hd+2a)=11.386(1500+2200)=2633.4mm 非顶部立杆段：l02=k2h =11.7551800=3159mm =l0/i=3159/15.8=199.937=210 长细比满足规定！ 2、立柱稳定性验算 顶部立杆段：l01=k1(hd+2a)=1.1551.386(1500+2200)=3041.577mm 1l01/i3041.577/15.8192.505，查表得，10.195 Mw=0.91.4klah2/10=0.91.40.221.151.82/100.101kNm Nw1.2NGik+0.91.4(NQik+Mw/lb)=1.2(0.5+(24+1.1)0.13)+0.91.411.151.05+0.91.40.101/1.057.096kN f Nw/(A)+ Mw/W7095.725/(0.195489)+0.101106/508094.376N/mm2f205N/mm2 满足规定！ 非顶部立杆段：l02=k2h =1.1551.7551800=3648.645mm 2l02/i3648.645/15.8230.927，查表得，20.138 Mw=0.91.4klah2/10=0.91.40.221.151.82/100.101kNm Nw1.2NGik+0.91.4(NQik+Mw/lb)=1.2(0.75+(24+1.1)0.13)+0.91.411.151.05+0.91.40.101/1.057.4
