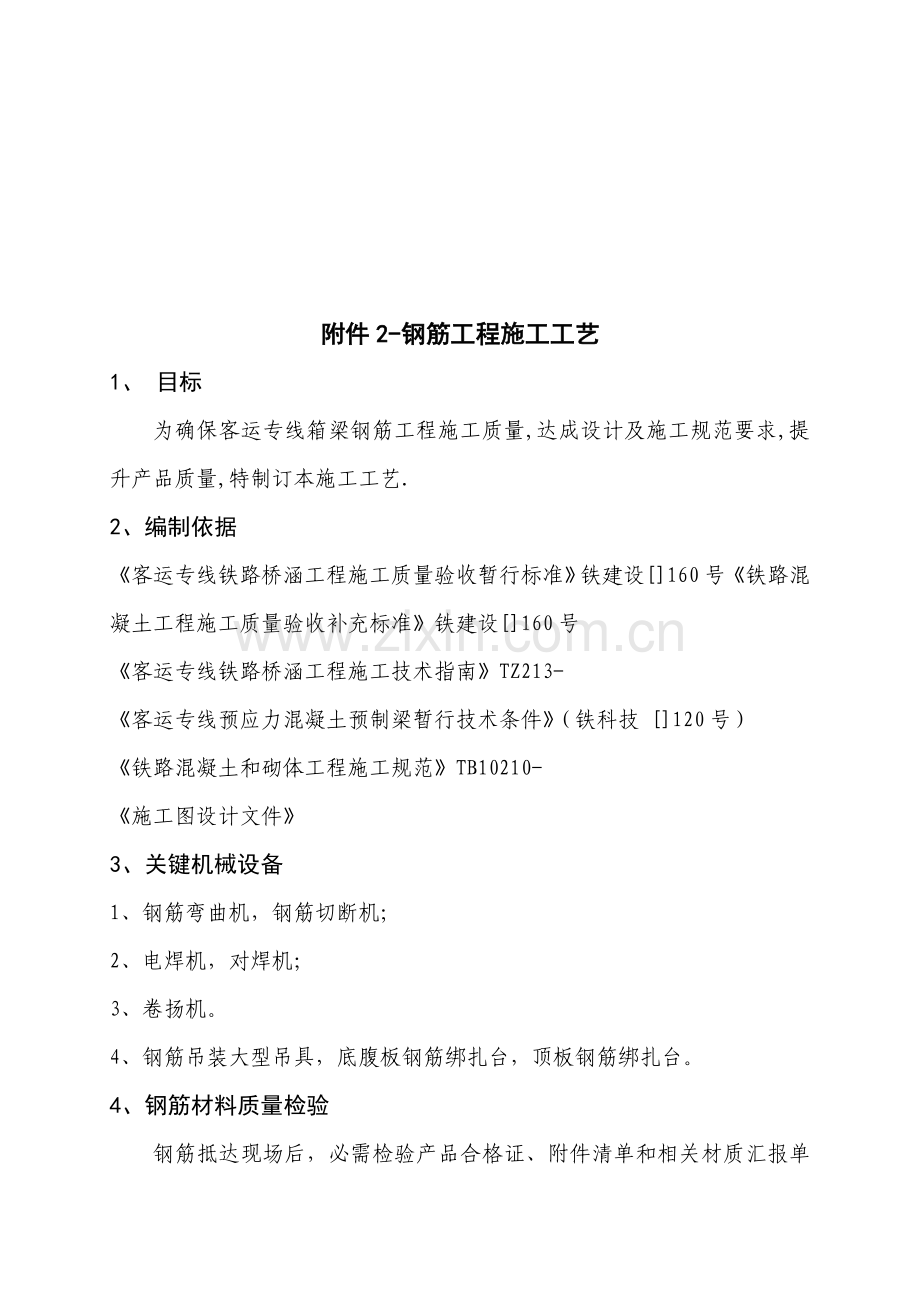

1、附件2-钢筋工程施工工艺1、 目标为确保客运专线箱梁钢筋工程施工质量,达成设计及施工规范要求,提升产品质量,特制订本施工工艺.2、编制依据客运专线铁路桥涵工程施工质量验收暂行标准铁建设160号铁路混凝土工程施工质量验收补充标准铁建设160号客运专线铁路桥涵工程施工技术指南TZ213-客运专线预应力混凝土预制梁暂行技术条件(铁科技 120号)铁路混凝土和砌体工程施工规范TB10210-施工图设计文件3、关键机械设备1、钢筋弯曲机,钢筋切断机;2、电焊机,对焊机;3、卷扬机。4、钢筋吊装大型吊具,底腹板钢筋绑扎台,顶板钢筋绑扎台。4、钢筋材料质量检验钢筋抵达现场后,必需检验产品合格证、附件清单和相
2、关材质汇报单或检验汇报,并进行外观检验,按60吨为验收批进行力学性能抽验。热轧圆盘条、热轧光圆钢筋及热轧带肋钢筋检验应符合下列要求:1、每批钢筋应由同一牌号,同一炉罐号、同一规格、同一交货状态组成,并不得大于60吨。2、检验每批钢筋外观质量。钢筋表面不得有裂纹、结疤和拆叠;表面突块和其它缺点深度和高度不得大于所在部位尺寸许可偏差(带肋钢筋为横肋高度)。测量本批钢筋直径偏差。3、在经外观检验合格每批钢筋中任选两根钢筋,在其上各截取1组试样,每组试样各制2根试件,分别做拉伸(含抗拉强度屈服点伸长率)和冷弯试验。4、当试样中有1个试验项目不符合要求时,应另取2倍数量试件对不合格项目做第2次试验。当仍
3、有1根试件不合格时,则该批钢筋应判为不合格。5、全部材料经试验室检验合格后方可使用。5、钢筋运输、贮存1.钢筋运输及贮存1.1进场钢筋应按牌号、规格、厂名、等级分批架空堆置在仓库(棚)内。当在仓库(棚)外存放时,应使钢筋架空地面,并有防雨淋、污染等方法。1.2钢筋在运输、贮存过程中应预防锈蚀、污染和避免压弯。装卸钢筋时,不得从高处抛掷。1.3钢筋使用应随开捆(盘)随使用,作好开捆(盘)钢筋防护工作。6、钢筋配料1.钢筋配料钢筋配料是依据所生产桥梁配筋图,分别计算钢筋下料长度和根数,填写配料单。1.1钢筋下料长度计算钢筋下料长度应依据构件尺寸、混凝土保护层厚度,钢筋弯曲调整值和弯钩增加长度等要求
4、综合考虑。a.直钢筋下料长度=构件长度保护层厚度+弯钩增加长度b.弯起钢筋下料长度=直段长度弯曲调整值+弯钩增加长度c.钢筋下料长度=箍筋内周长+箍筋调整值+弯钩增加长度1.1.1弯曲调整值钢筋弯曲后特点:一是在弯曲处内皮收缩、外皮延伸、轴线长度不变;二是在弯曲处形成圆弧。钢筋量度方法是沿直线量外尺寸;所以,弯起钢筋量度尺寸大于下料尺寸,二者之间差值称为弯曲调整值。弯曲调整值,依据理论推算并结合实践经验,列于表1。表1:钢筋弯曲调整值 钢筋弯曲角度30456090135钢筋弯曲调整值0.35d0.5d0.85d2d2.5d注:d为钢筋直径。1.1.2弯钩增加长度钢筋弯钩形式有三种:半圆弯钩、直
5、弯钩及斜弯钩(见下图)。半圆弯钩是最常见一个弯钩,斜弯钩只用在直径较小钢筋中。 钢筋弯钩计算简图(a)半圆弯钩; (b)直弯钩; (c)斜弯钩钢筋弯钩增加长度,按上图所表示计算简图(弯心直径为2.5d 、平直部分为3d),其计算值为:对半圆弯钩为6.25d,对直角弯钩为3.5d,对斜弯钩为4.9d.1.2配料计算注意事项1.2.1在设计图纸中,钢筋配置细节问题没有注明时,通常可按结构要求处理。1.2.2配料计算时,要考虑钢筋形状和尺寸在满足设计要求前提下要有利于加工安装。1.2.3配料时,还要考虑施工需要附加钢筋。比如:孔道定位网钢筋井字架等。1.3配料单和料牌钢筋配料计算完成,填写配料单(表
6、2)。列入加工计划配料单,将每一编号钢筋制作一块料牌(见下图),作为钢筋加工依据,并在安装中作为区分不一样类型预制梁或不一样工程部位钢筋标志。钢筋配料单和料牌,应严格校核,必需正确无误,以免返工浪费。钢筋配料单 表2构件名称钢筋编号图示直径下料长度(mm)每片根数重量32m箱梁N1N2N332m箱梁正面 反面钢 筋 料 牌7、钢筋加工1.钢筋加工通常要求1.1钢筋表面油渍、漆污、水泥浆和利用锤敲击能剥落浮皮、铁锈等均清除洁净。钢筋除锈,大量除锈,可经过钢筋冷拉完成;少许钢筋除锈,可采取电动除锈机或喷砂方法除锈,钢筋局部除锈可采取人工用钢丝刷或砂轮等方法进行。如除锈后钢筋表面有严重麻坑、斑点等,
7、已伤蚀截面时,应剔除不用,带有蜂窝状锈迹钢筋,不得使用。1.2钢筋应平直、无局部弯折。1.3加工后钢筋,表面无减弱截面伤痕。1.4钢筋加工前应调直。1.5吨慢速卷扬机对钢筋进行冷拉调直,钢筋矫直伸长率为:I级钢筋不得大于2%;级钢筋不得大于1%。钢筋拉伸调直后不得有死弯(发觉死弯,应截去),如发觉钢筋脆断、劈裂、拉不直等异常现象应立即对材质进行复查。每根钢筋总冷拉次数不得多于两次。2.钢筋切割2.2切割工艺2.2.1将同规格钢筋依据不一样长度长短搭配,统筹排料;通常应先断长料,后断短料,降低短头,降低损耗。2.2.2断料时避免用短尺量长料,预防在量料中产生累计误差。为此,宜在工作台上标出尺寸刻
8、度线并设置控制断料尺寸用挡板。2.2.3在切断过程中,如发觉钢筋有劈裂、缩头或严重弯头必需切除;如发觉钢筋硬度和该钢种有较大出入,应立即向场试验室反应,查明情况。2.3质量要求2.3.1钢筋断口不得有马蹄形或起弯等现象。2.3.2钢筋长度应努力争取正确,其许可偏差10mm。3.钢筋弯制钢筋弯制采取钢筋弯曲机施工。3.1钢筋弯制工艺3.1.1划线钢筋弯曲前,对形状复杂钢筋,依据钢筋设计尺寸,用石笔将各弯曲点位置划线。划线时应注意:A.依据不一样弯曲角度扣除弯曲调整值(见第6条),其扣法是从相邻两段长度扣二分之一。B.钢筋端部带半圆弯钩时,该段长度划线时增加0.5d(d为钢筋直径);C.划线工作宜
9、从钢筋中线开始向两边进行;两边不对称钢筋,也可从一端开始划线,如划到另一端有出入时,则应重新调整。D.第一根钢筋成型后应和设计尺寸查对一遍,完全符合后或符合限差要求后,再成批生产。3.12钢筋弯曲成型钢筋在弯曲成型时,心轴直径应是钢筋直径 2.5倍,成型轴宜加偏心轴套,方便适应不一样直径钢筋弯曲需要。弯曲细钢筋时,为了使弯弧一侧钢筋保持平直,挡铁轴宜做成可变挡架或固定挡架(加铁板调整)。因为成型轴和心轴在同时转动,就会带动钢筋向前滑移。所以,钢筋弯90时,弯曲点约和心轴内边缘齐;弯180时弯曲点线距心轴内边缘为1.01.5d。钢筋宜在常温下加工,弯制钢筋宜从中部开始,逐步弯向两端,弯钩应一次成
10、型。3.2质量要求3.2.1钢筋形状正确,平面上没有翘曲不平现象;3.2.2钢筋末端弯钩净空直径满足设计要求,无要求时大于钢筋直径2.5倍;3.2.3钢筋弯起点处不得有裂缝,为此,对级钢筋不能弯过头再回弯;3.2.4钢筋弯曲成型后许可偏差为:全长10mm;弯起钢筋弯起点位移20mm;箍筋内径尺寸3mm。4.钢筋焊接全部钢筋接长均采取闪光对焊,不一样编号钢筋之间设计要求焊接则采取电弧焊。4.1闪光对焊4.1.1对焊工艺采取连续闪光焊,其工艺过程包含:连续闪光和顶平锻过程。施焊时,先闭合一次电路,使两钢筋端面轻微接触,此时端面间隙中即喷射出火花般融化金属微粒闪光,接着渐渐移动钢筋使两端面仍保持轻微
11、接触,形成连续闪光。当闪光到预定长度,使钢筋端头加热到快要熔点时,就以一定压力快速进行顶锻。先带电顶段,再无电顶锻到一定长度,焊接接头即告完成。4.1.2对焊参数为了取得良好对焊接头,应合理选择焊接参数。焊接参数包含:调伸长度、闪光留量、闪光速度、顶锻留量、顶锻速度、顶锻压力及变压器级次。对焊参数。依据焊接电流和时间不一样,分为强参数(即大电流和短时间)和弱参数(即电流较小和时间较长)两种。采取强参数,可降低接头过热并提升焊接速率,但轻易产生淬硬倾向。采取弱参数,可减小温度度和冷却速度。A.调伸长度:调伸长度是指焊接前,两钢筋端部从电极钳口伸出长度。调伸长度选择和钢筋品种相关,应使接头能均匀加
12、热,并使钢筋顶锻时不致发生旁弯。调伸长度取值:级钢筋为0.751.25d;级钢筋为1.01.5d(d为钢筋直径);直径小钢筋宜取较大系数值。B.闪光留量和闪光速度:闪光(烧化)留量是指在闪光过程中,闪出金属所消耗钢筋长度。闪光留量选择,应使闪光过程结束时钢筋端部热量均匀,并达成足够温度。闪光留量取值:连续闪光焊为两钢筋切断时严重压伤部分之和,另加8mm。闪光速度由慢到快,开始时近于零,以后约1mm/s,终止时达成1.52mm/s。总而言之,闪光过程应该稳定强烈,以防焊口金属氧化。C.顶锻留量、顶锻速度和顶锻压力:顶锻留量是指在闪光结束,将钢筋顶锻压紧时因接头 挤出金属而缩短钢筋长度。顶锻留量选
13、择,应使钢筋焊口完全密合并产生一定塑性变形,顶锻留量宜取46.5mm,等级高或直径大钢筋取大值。其中,有电顶锻留量约占1/3,无电顶锻留量约占2/3,焊接时必需控制适当。顶锻速度越块越好,尤其是顶锻开始0.1s应将钢筋压缩23mm,使焊口快速闭合不致氧化,以后断电并以6mm/S速度继续顶锻至结束。顶锻压力应足以将全部熔化金属从接头内挤出,而且还要使邻近接头处(约10mm)金属产生合适塑性变形。总而言之,顶锻过程应快速有力,以确保焊口闭合良好和使接头处产生合适镦粗变形。D.变压器级次:变压器级次用以调整焊接电流大小。钢筋等级高或直径大,其级次要高。焊接时如火花过大并有强烈声响,应降低变压器级次。
14、当电压降低5%左右时,应提升变压器级次级4.1.3焊接要求及注意事项A.对焊操作人员应在实际操作前进行培训,取得对应资格后,才能施焊。B.每批钢筋焊接前,应先按上述工艺操作要求选定焊接参数,按实际条件进行试焊,并检验接头外观质量及力学性能。仅在试焊质量合格和焊接工艺(参数)确定后,方可成批焊接。C.对焊前应清除钢筋端头约150mm范围内铁锈、污泥等,以免在夹具和钢筋间因接触不良而引发“打火”。另外,如钢筋端头有弯曲,应予调直或切除。D.当调换焊工或更换焊接钢筋规格和品种时,应按要求制作对焊试件进行试验,合格后才能成批焊接。E.焊接参数应依据钢种特征、气温高低、实际电压、焊机性能等具体情况由操作
15、人员自行修正。F.夹紧钢筋时,应使两钢筋端面凸出部分接触,以利均匀加热和确保焊缝和钢筋轴线垂直。G.焊接完成后,应待接头处由白红色变为黑红色才能松开夹具,平稳取出钢筋,以免以引发接头弯曲。H.焊接场地应有防风、防雨方法,以免接头区骤然冷却,发生脆断。当气温较低时,接头部位可合适用保温材料给予保温。4.1.4对焊缺点及预防方法钢筋对焊异常现象、焊接缺点及预防方法见表3。表3:钢筋对焊异常现象、焊接缺点及预防方法 项次异常现象和缺点种类预防方法1烧化过分猛烈并产生强烈爆炸声1、降低变压器级数2、减慢烧化速度2闪光不稳定1、清除电极底部和表面氧化物2、提升变压器级数3、加紧烧化速度3接头中有氧化镁、
16、未焊透或夹渣1、增加预热程度2、加紧临近顶锻时烧化速度3、确保带电顶锻过程4、加紧顶锻速度5、增大顶锻压力4接头中有缩孔1、降低变压器级数2、避免烧化过程过分强烈3、合适增大顶锻留量及顶锻压力5焊接金属过烧或热影响区过热1、减小预热程度2、加紧烧化速度,缩短焊接时间3、避免过多带电顶锻6接头区域裂纹1、检验钢筋碳、硅、磷含量,如不符合要求时,更换钢筋2、采取低频预热方法,增加预热程度7钢筋表面微熔及烧伤1、清除钢筋被夹紧部位铁锈和油污2、清除电极内表面氧化物3、改善电极槽口形状,增大接触面4、夹紧钢筋8接头弯折或轴线偏移1、正确调整电极位置2、修整电极钳口或更换已变形电极3、切除或矫直钢筋弯头
17、4.1.5质量检验A.闪光对焊接头质量检验,应分批进行外观检验和力学性能试验, 并按下列要求抽取试件:在同条件下(指钢筋生产厂、批号、等级、直径、焊工、焊接工艺和焊机等均相同)完成并经外观检验合格焊接接头以200个作为一批(不足200个,也按一批计)从中切取6个试件,3个作拉力试验,3个作冷弯试验,进行质量检验。一周内连续焊接时,能够累计计算,不足200个接头时也按一批计算。B.每个闪光对焊接头外观应符合下列要求,外观检验不合格接头,经剔出重焊后可提交二次验收:a.接头周缘应有合适镦粗部分,并呈均匀毛刺外形;b.钢筋表面不应有显著烧伤或裂纹;c.接头弯折角度不得大于4;d.接头轴线偏移不得大于
18、0.1d,并不得大于2mm。C.对焊接头抗拉强度不应低于该等级钢筋要求值(级:235Mpa;即:335Mpa),最少有两个试件断于焊缝以外,且呈塑性断裂。3个拉力试件中,当有1个抗拉强度低于该等级钢筋要求值,或有2个试件在焊缝处或热影响区(按接头每边0.75d计算)脆性断裂时,应另取两倍数量(6个)接头试件重做试验。复验中当有1个试件抗拉强度低于该等级钢筋要求值,或有3个试件在焊缝处或热影响区脆性断裂时,则该批对焊接头判为不合格。D.对焊接头冷弯试验,可用万能试验机、钢筋弯曲机或人工弯曲进行,芯棒值经应符合表4要求。表4:对焊接头冷弯试验芯棒直径钢筋等级级级芯棒直径2d4d注:d为钢筋直径(m
19、m)。冷弯试验时将接头内侧毛刺、卷动削平,焊接点应在弯曲中心,绕芯棒弯曲至90。当试件经冷弯后,在弯曲后面不出现裂缝,可判为冷弯试验合格。当3个冷弯试验中有1个试件不合格,另取6个试件重作试验,当复试中仍有1个不合格时,则该批对焊接头判为不合格。4.2电弧焊4.2.1通常要求不一样编号钢筋之间设计要求焊接连成一个整体时,则采取搭接电弧焊,搭接电弧焊接头除满足强度要求外,应符合下列要求。A.搭接接头长度和焊缝总长度应满足设计要求。B.焊缝高度h等于或大于0.3d,并不得小于4mm,焊缝宽度b等于或大于0.7d,并不得小于8mm.C.电弧焊接,均采取平焊搭接双面焊缝。D.弧焊接操作人员必需经过培训
20、,取得对应资格后才可施作。E.电弧焊接用焊条可按表5选择。表5:电弧焊接时使用焊条要求焊条型号药皮类型电流种类E4301E4303E4313钛铁矿型钛钙型高钛钾型交流或直流正、反接E4315低氢钠型直流反接E4316低氢钾型交流或直流反接E5001E5003钛铁矿型钛钙型交流或直流正、反接E5015低氢钠型直流反接E5016低氢钾型交流或直流反接4.2.2电弧焊工艺A.施焊时,引弧在搭接钢筋一端开始,收弧在搭接钢筋端头上,弧坑应填满。多层施焊时,第一层焊缝应有足够熔深,主焊缝和定位焊缝尤其是在定位焊缝始端和终端,应熔合良好。B.焊接过程中立即清渣,焊缝表面光滑平整。4.4.4质量检验A.外观检
21、验:电弧搭接焊接头应逐一进行外观检验,并符合下列要求:a.用小锤敲击接头时,钢筋发出和基础钢材一样清脆声。b.电弧焊接头焊缝表面平顺,无缺口、裂纹和较大金属焊瘤,其缺点和尺寸许可偏差应符合表6要求。表6:电弧焊钢筋接头缺点和尺寸偏差许可值序号名称单位许可偏差值1焊缝高度mm+0.05d、02焊缝宽度mm+0.10d、03焊缝长度mm-0.05d4咬肉深度mm-0.05d5在长2d 焊缝表面上,焊缝气孔及夹渣数量和大小个2Mm26注:1. d钢筋直径(mm);2.当表中许可偏差在同一项目内有2个值时,应按其中较严数值控制。3.外观检验不合格接头,经修整或补强后可提交二次验收。B.拉伸试验:弧搭接
22、焊接头,经外观检验合格后,应取样进行拉伸试验,并符合下列要求:a.在同件下(指钢筋生产厂、批号、等级、直径、焊工、焊接工艺和焊机均相同焊接接头,以200个作为一批(不是200个,也按一批计),从中切取3个试件作为拉伸试验。b.3个钢筋接头试件抗拉强度均不得小于该等级钢筋要求抗拉强度(级:235MPa;级:335Mpa).c.3个接头试件均应断于焊缝之外,并最少有2个试件呈延性断裂。当试验结果有1个试件抗拉强度小于要求值,或有1个试件断于焊缝,或有2个试件发生脆性断裂时,应再取6个试件进行复验。复验结果当有1个试件抗拉强度小于要求值,或有1个试件断于焊缝,或有3个试件呈脆性断裂时,应确定该批接头
23、不合格。5、钢筋绑扎及安装1.钢筋绑扎为了确保钢筋绑扎精度、加紧进度,梁体钢筋绑扎分为底腹板钢筋和顶板钢筋二部分,分别设计和制作绑扎台座,在各自台座上进行绑扎再吊装入模进行组装形成整体。1.1钢筋绑扎工艺1.1.1钢筋绑扎前应先查对成品钢筋钢号、直径、形状、尺寸和数量是否和料单或设计图纸、交底相符,如有错漏,应纠正增补。1.1.2钢筋绑扎用钢丝,采取20#铁丝绑扎直径12以上钢筋,22#铁丝绑扎直径10以下钢筋。1.1.3钢筋骨架在胎具上预制时,为便于钢筋大致骨架初步形成,并保持足够刚度,便于下部钢筋绑扎,可补入辅助钢筋一些交叉点焊牢,但不得在主筋起弧,并尽可能降低焊点数量。1.1.4钢筋绑扎
24、应按设计要求牢靠控制钢筋位置,并满足以下要求:A钢筋交叉点应用铁丝绑扎坚固,必需时,能够点焊牢靠;B除设计特殊要求者外,梁中箍筋应和主筋垂直;C箍筋末端要向内弯曲;箍筋转角和钢筋交点均应绑扎牢靠;D箍筋接头(弯钩接合处),在梁中应沿纵向方向交叉部署;E绑扎用铁丝要向内弯,铁丝头不得伸入保护层内。F.在钢筋交叉点处,按逐点改变绕丝方向(8字形)交错扎结,或按双对角线(十字形)方法扎结。1.1.5施工中为确保钢筋位置正确,依据实际情况加强架立钢筋设置,采取增设架立筋数量或增设W形或矩形架立钢筋等方法。1.1.6当梁体钢筋和预应力钢筋管道相碰时,合适移动梁体钢筋或进行合适弯折。1.2钢筋垫块布设和绑
25、扎钢筋垫块采取工字形或锥形垫块,细石混凝土材料制成,抗腐蚀性能和抗压强度全部高于梁体混凝土,垫块厚度均为35mm。1.2.1垫块布设垫块应呈梅花形部署,并尽可能靠近钢筋交叉点处,梁体侧面和底面垫块最少4个/m2,间距沿梁体纵向100cm为宜。梁底垫块布设六列,L两侧腹板垫块外侧布设三列、内侧两列,两侧翼板底垫块布设三列、侧面布设一列,顶板底布设五列。1.2.2垫块绑扎 垫块绑扎时使纵向分布筋卡入垫块凹槽,扎紧绑线,使垫块不可随意串动。全部垫块全部在钢筋笼安装就位前绑扎。绑扎垫块铁丝头不得伸入保护层内。1.3钢筋接头布设1.3.1钢筋接头布设钢筋接头应避开跨中部位,且全部钢筋接头应分散部署。配置
26、在“同一截面”内受力钢筋接头截面面积,占受力钢筋总截面面积百分率,应符合下列要求:A.焊接接头在受弯构件受拉区,不得超出50%。B.钢筋接头应避开钢筋弯曲处,距弯曲长不应小于10d。注: 两焊接接头相距在35d范围且大于50cm以内均视为同一截面;2.钢筋安装 梁体钢筋骨架在胎具上绑扎成形后,用龙门吊吊装就位,吊装就位前应先在底模上标出跨中线或梁端线,据此控制梁体钢筋骨架纵向安装位置,待梁体钢筋骨架在底模就位后,检验钢筋骨架纵向中心是否和底模纵向中心线重合,不然应局部调整,使两线中心重合。在调整过程中,应采取得力方法确保梁体钢筋不受破坏。梁体钢筋骨架吊装采取大型吊具多点起吊,为预防起吊点处绑线
27、脱落、钢筋变形,应对吊点周围钢筋绑扎点进行加强,如点焊联结、增加绑线根数并加入短钢筋等。钢筋绑扎偏差,应符合表7要求。表7:钢筋绑扎许可偏差项目许可偏差桥面主筋间距及位置偏差(拼装后检验)15mm底板钢筋间距及位置偏差8mm箍筋间距及位置偏差15mm腹板箍筋不垂直度(偏离垂直位置)15mm混凝土保护层厚度和设计值偏差+5,0 mm其它钢筋偏移量20mm8、制孔工艺及坐标控制1. 箱梁预留孔 生产箱梁有多处预留孔,关键有通讯信号电缆过轨孔、梁底泄水孔、梁顶泄水孔、腹板通风孔、吊梁孔,梁体孔处均设置对应螺旋筋,其中腹板通风孔、吊梁孔采取预埋钢管制孔,预埋钢管依据设计预埋孔径要求制成多种模具(见通风
28、孔预埋件设计图、吊梁孔预埋件设计图),浇筑完混凝土后待混凝土达成一定强度后将模具拔除,混凝土强度要求要确保孔完整性并易于拔除为准,具体强度要求经过工艺性试验确定。通讯信号电缆过轨孔、梁底泄水孔、梁顶泄水孔按设计要求预埋PVC管,一次成形。蚀作用油类等涂刷胶棒2.1.4穿入次序:由下向上、由里向外,在跨中处套接,两端对称进行。2.1.5胶棒接头宜设在跨中处,并错开承插,接头用铁皮管套接,套接长度不得小于30cm胶棒和铁皮管间隙不得大于1mm,并应密封不漏浆.2.1.6胶棒在梁端外悬部分应加以支撑,确保管道和锚具支承垫板垂直。2.2坐标控制为确保制孔位置正确,施工时采取定位网控制。定位网片加工制作
29、应严格按技术交底进行。每种定位网成型后要按图纸编号挂牌。在绑扎和骨架定位时,定位网中心应和底模中心重合,纵、横向坐标位置符合技术交底要求可在胎具、底模对应部位进行标示,据以控制绑扎和安装位置。定位网钢筋许可偏差:孔眼尺寸:+2,-0mm;在任何方向和设计位置偏差:跨中4m范围4mm、其它6mm。2.3制孔胶棒使用要求2.3.1胶棒在使用过程中,应注意保管,预防挤压、刮伤、折叠及油酸浸蚀等。2.3.2胶棒外径在任何情况下小于设计孔径数值不得超出2mm,并不应呈椭圆形。胶棒表面有破损情况下不宜使用,以防拔断。2.3.3制孔胶棒应定时进行外观检验,若发觉管径降低2mm以上或表面脱胶分层时应更换。2.3.4胶棒应顺直无死弯在跨中4m范围内偏差不超出4mm,其它部位不超出6mm。2.3.5胶棒帮扎完成后,由专职质检人员检验,填写检验统计通风孔预埋件吊梁孔预埋件
