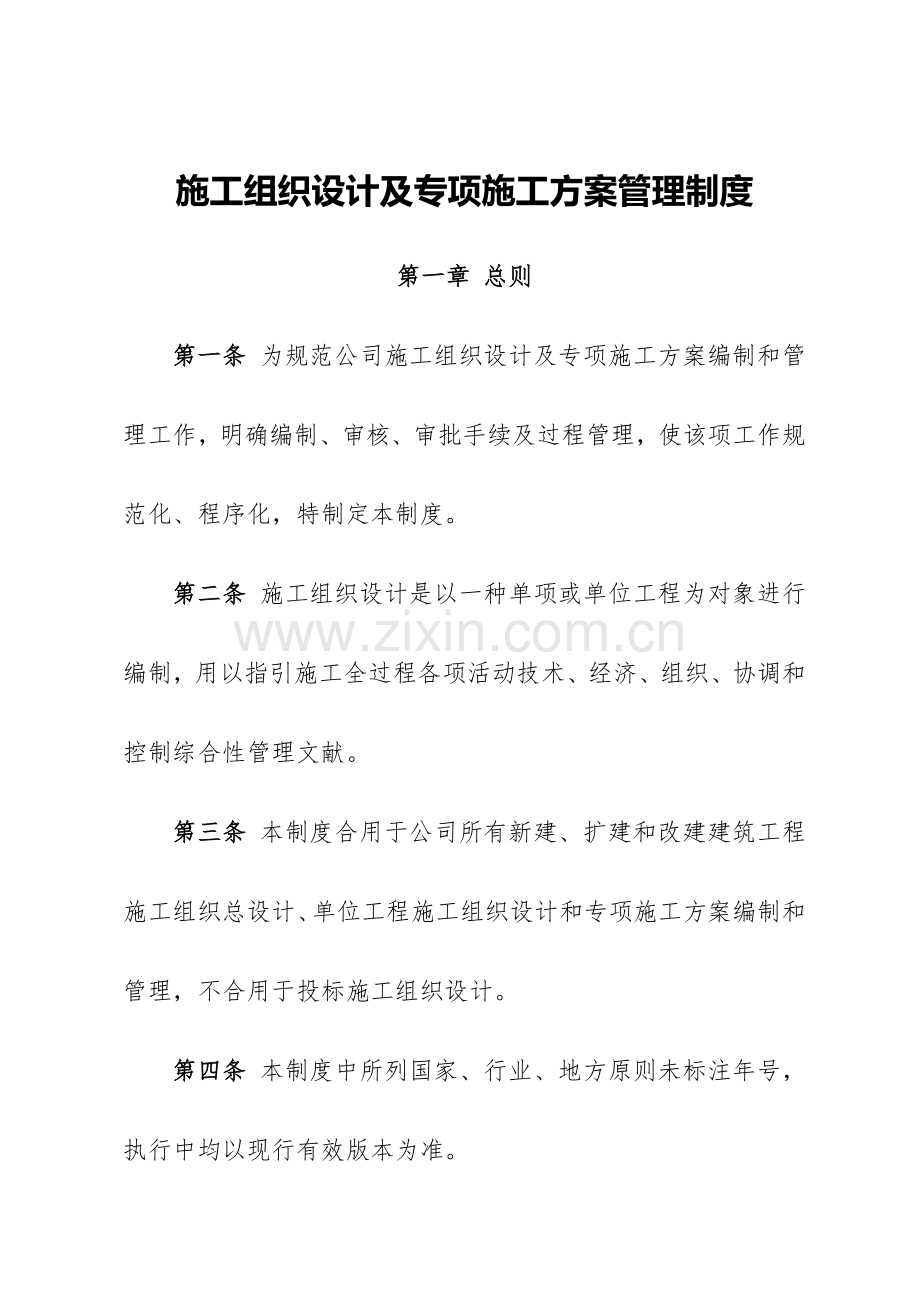

施工组织设计及专项施工方案管理制度
第一章 总则
第一条 为规范公司施工组织设计及专项施工方案编制和管理工作，明确编制、审核、审批手续及过程管理，使该项工作规范化、程序化，特制定本制度。
第二条 施工组织设计是以一种单项或单位工程为对象进行编制，用以指引施工全过程各项活动技术、经济、组织、协调和控制综合性管理文献。
第三条 本制度合用于公司所有新建、扩建和改建建筑工程施工组织总设计、单位工程施工组织设计和专项施工方案编制和管理，不合用于投标施工组织设计。
第四条 本制度中所列国家、行业、地方原则未标注年号，执行中均以现行有效版本为准。

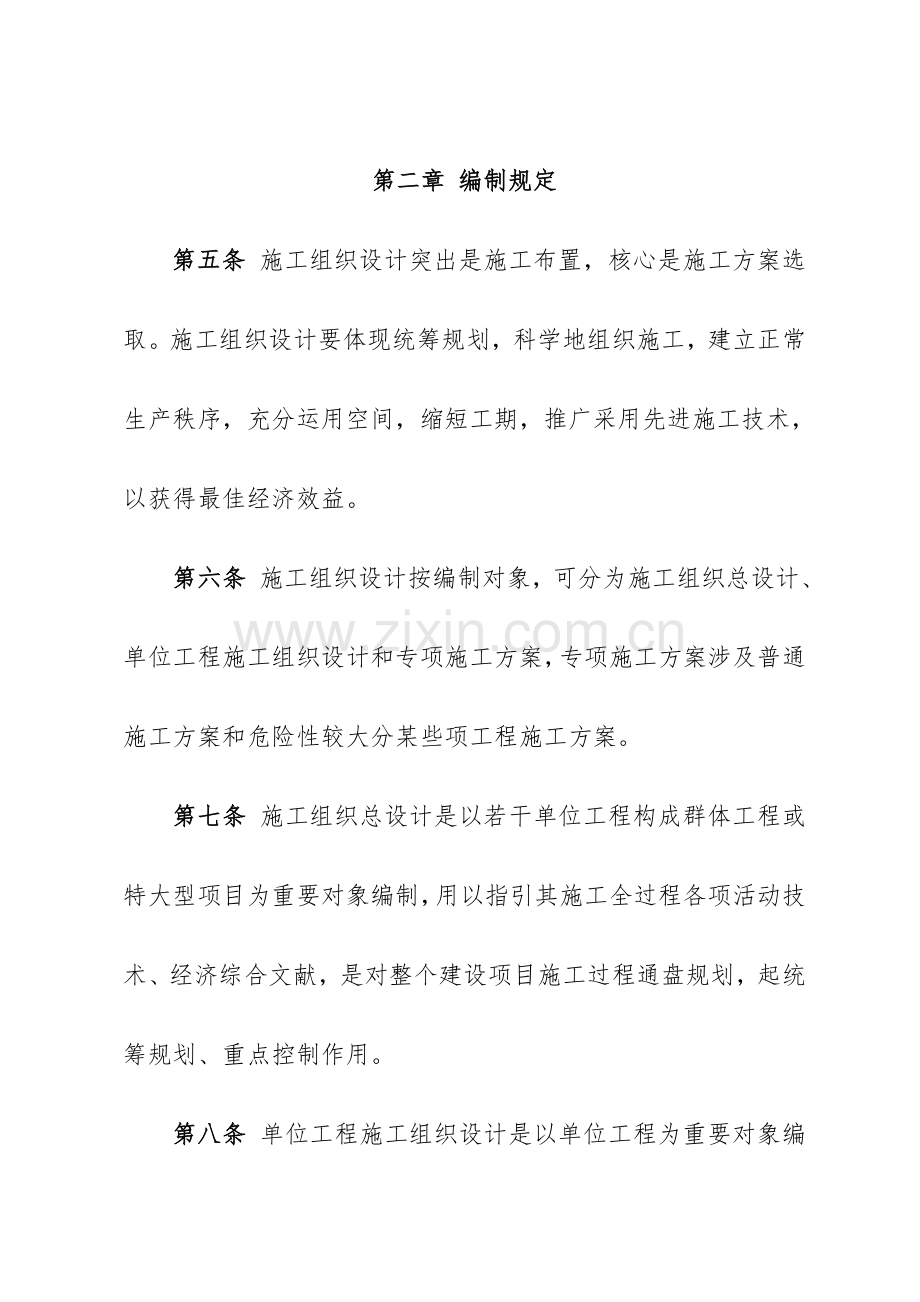

第二章 编制规定
第五条 施工组织设计突出是施工布置，核心是施工方案选取。施工组织设计要体现统筹规划，科学地组织施工，建立正常生产秩序，充分运用空间，缩短工期，推广采用先进施工技术，以获得最佳经济效益。
第六条 施工组织设计按编制对象，可分为施工组织总设计、单位工程施工组织设计和专项施工方案，专项施工方案涉及普通施工方案和危险性较大分某些项工程施工方案。
第七条 施工组织总设计是以若干单位工程构成群体工程或特大型项目为重要对象编制，用以指引其施工全过程各项活动技术、经济综合文献，是对整个建设项目施工过程通盘规划，起统筹规划、重点控制作用。
第八条 单位工程施工组织设计是以单位工程为重要对象编制，对单位工程施工过程其指引作用和制约作用。
第九条 专项施工方案：是以技术复杂、施工技术难度大分部（分项）工程为对象而编制详细控制指引施工技术文献。施工方案是对施工组织设计中施工办法延续和深化，规定编制内容详细、详细，具备针对性和可操作性。
第十条 工程级别划分按《程序文献汇编》QB/SXJG-CX-09-(E版)中《施工组织设计及专项施工方案管理程序》规定执行。
第十一条 施工组织设计及专项施工方案是在中标后由项目经理负责组织关于人员进行施工方案论证优化、再由项目工程师（技术负责人）负责召集项目部有关人员进行编制。
第十二条 当工程不具备一次性编制施工组织设计条件时，可按地基与基本工程、主体构造、建筑装饰装修工程等分阶段编制。当编制综合性施工组织设计有困难时，可按土建、安装、室外工程编制，但要满足各专业施工之间协调关系。
第十三条 施工组织设计和专项施工方案编制格式原则见附录规定。
第三章 编制内容
第十四条 施工组织总设计编制重要内容
1 编制根据
⑴ 与工程建设关于法律、法规和文献，国家现行关于原则和经济技术指标；
⑵ 所在地区行政主管部门批准文献，建设单位规定；
⑶ 工程设计文献，工程施工合同或招投标文献；
⑷ 施工现场条件，地质、水文、气象条件，关于资源供应等；
⑸ 施工公司生产能力、机具设备状况、技术水平。
2 工程概况
⑴ 项目重要状况：项目名称、性质、地理位置和建设规模；项目建设、勘察、设计和监理等有关单位状况；项目设计概况；项目承包范畴及重要分包工程范畴；施工合同或招标文献对项目施工重点规定；其她应阐明状况。
⑵ 项目重要施工条件：项目建设地点气象状况；项目施工区域地形和工程水文地质状况；项目施工区域地上、地下管线及相邻地上、地下建（构）筑物状况；与项目关于道路、河流等状况；本地建筑材料、设备供应和交通运送等服务能力状况；本地供电、供水、供热和通信能力状况；其她与施工关于重要因素。
3 总体施工布置
⑴ 施工组织总设计应对项目总体施工做出下列宏观布置：
① 拟定项目施工总目的，涉及进度、质量、安全、环境和成本目的；
② 依照项目施工总目的规定，拟定项目分阶段（期）交付筹划；
③ 拟定项目分阶段（期）施工合理顺序及空间组织。
⑵ 对于项目施工重点和难点应进行简要分析
⑶ 总承包单位应明确项目管理组织机构形式，并宜采用框图形式表达
⑷ 对于项目施工中开发和使用新技术、新工艺应做出布置
⑸ 对重要分包项目施工单位资质和能力应提出明确规定。
4 目的管理
⑴ 阐述质量、进度、安全、环保、绿色施工等各项目的规定，并制定强有力保证办法。
⑵ 各项目的要量化，便于目的分解和完毕状况考核。
5 施工总进度筹划
应涉及各单位工程进度筹划及分段验收安排、项目室外工程施工时间安排以及项目分阶段竣工验收时间安排。
6 总体施工准备筹划与重要资源配备筹划
⑴总体施工准备筹划
总体施工准备应涉及技术准备、现场准备和资金准备等。
⑵重要资源配备筹划
重要资源配备筹划应涉及劳动力配备筹划和物资配备筹划等
①劳动力配备筹划应涉及下列内容：
A、拟定各施工阶段（期）总用工量；
B、依照施工总进度筹划拟定各施工阶段（期）劳动力配备筹划。
②物资配备筹划
A、依照施工总进度筹划拟定重要工程材料和设备配备筹划；
B、依照总体施工布置和施工总进度筹划拟定重要施工周转材料 和施工机具配备筹划。
7 重要施工管理筹划
重要施工管理筹划涉及：进度管理筹划、质量管理筹划、安全管理筹划、环境管理筹划、成本管理筹划以及其她管理筹划等内容；各项管理筹划制定，应依照项目特点有所侧重。
8 重要施工方案选取
⑴ 拟定工程量大、施工难度大、工期长，对整个建设项目完毕起核心作用建筑物或构筑物以及全场范畴内工程量大、影响全局特殊分项工程施工方案。
⑵ 依照工程现场施工条件、开展程序、施工程序拟定建设项目各单项及单位工程施工顺序。
⑶ 按技术工艺上先进、经济上合理原则拟定施工办法。
⑷ 依照施工需要结合自有机械和施工地机械租赁市场状况，按机械性能参数、规格型号选取施工机械。
9 施工总平面布置
⑴ 施工总平面布置应符合下列原则：
① 平面布置科学合理，施工场地占用面积少；
② 合理组织运送，减少二次搬运；
③ 施工区域划分和场地暂时占用应符合总体施工布置和施工流程规定，减少互相干扰；
④ 充分运用既有建（构）筑物和既有设施为项目施工服务减少暂时设施建造费用；
⑤ 暂时设施应以便生产和生活，办公区、生活区和生产区宜分离设立；
⑥ 符合节能、环保、安全和消防等规定；
⑦ 遵守本地主管部门和建设单位关于施工现场安全文明施工有关规定。
⑵ 施工总平面布置图应符合下列规定：
① 依照项目总体施工布置，绘制现场不同施工阶段（期）总平面布置图；
② 施工总平面布置图绘制应符合国家有关原则规定并附必要阐明。
⑶ 施工总平面布置图应涉及下列内容：
① 项目施工用地范畴内地形状况；
② 所有拟建建（构）筑物和其她基本设施位置；
③ 项目施工用地范畴内加工设施、运送设施、存贮设施、供电设施、供水供热设施、排水排污设施、暂时施工道路和办公、生活用房等；
④ 施工现场必备安全、消防、保卫和环保等设施；
⑤ 相邻地上、地下既有建（构）筑物及有关环境。
第十五条 单位工程施工组织设计编制重要内容
1 编制根据
⑴ 工程施工图纸及其原则图；
⑵ 工程地质勘探报告、地形图和工程测量控制网；
⑶ 工程施工合同文献；
⑷ 工程所涉及国家、行业、地方重要法律、法规、技术规范、规程和公司技术原则及管理体系文献。
⑸ 其她关于文献（指该工程关于国家批准基本建设筹划文献；建设地区主管部门批文等）。
2 工程概况
⑴ 工程建设概况
建设项目名称、工程类别、使用功能、建设目和建设地点；占地面积和建设规模；工程建设、勘察、设计、监理单位名称、总承包和分包单位名称，质量规定和投资额，以及工期规定等。可采用表2 -1形式表达。
⑵ 建筑设计概况
工程平面构成、层数、层高、建筑面积，装饰装修重要做法，工程各部位防水做法，保温节能、绿化以及环保等概况，并应附以平面、立面和剖面图。内容表达可采用表2 -2。
表2 -1 工程建设概况一览表
工程名称

工程地址

工程类别

占地总面积

建设单位

勘察单位

设计单位

监理单位

质量监督部门

质量规定

总包单位

重要分包单位

建设工期

合同工期

总投资额

合同工期投资额

工程重要功能
或用途

表2 -2 建筑设计概况一览表
占地面积

首层建筑面积

总建筑面积

层数
地上

层高
首层

地上面积

地下

原则层

地下面积

地下

装饰装修
外檐

楼地面

墙面

顶棚

楼梯

电梯厅
地面：
墙面：
顶棚：
防水
地下
防水级别：
防水材料：
屋面
防水级别：
防水材料：
厕浴间

阳台

雨蓬

保温节能

绿化

环保

其她需要阐明事项：
⑶ 构造设计概况
工程地基基本构造设计概况、主体构造设计概况，抗震设防级别、混凝土、钢筋等材料规定等。内容表达可采用表2 -3。
表2 -3 构造设计概况一览表

地基
基本

埋深

持力层

承载力原则值

桩基
类型：
桩长：
桩径：
间距：
箱型基本
筏板基本
底板厚度：
顶板厚度：
条基基本

独立基本

主体
构造形式

柱网间距

重要构造尺寸
柱：
墙：
梁：
板：
抗震级别设防

人防级别

混凝土强度
级别及抗渗规定
基本

墙体

梁

板

柱

楼梯

钢筋
类别：
特殊构造
（钢构造、网架、预应力构件）
其她需阐明事项：
⑷ 设备安装设计概况
给水、排水设计概况，强电、弱电设计概况，通风空调、采暖供热、消防系统及电梯等设计概况。内容表达可采用表2 -4。
⑸ 节能设计概况
⑹ 自然条件
① 气象条件
本地气象条件和变化状况。冬期开始时间，普通平均温度、最低温度、极端最低温度和降雪量状况；夏季开始时间、普通平均温度、最高温度和极端最高温度状况；雨季时间、平均降水量和日最大降水量状况。本地主导风向和最大风力状况。

表2 -4 设备安装概况一览表
给水
冷水

排水
污水

热水

雨水

消防

中水

强电
高压

弱电
电视、电话

低压

安全监控

接地

楼宇自控

防雷

综合布线

中央空调、通风系统

采暖供热系统

消防
系统
火灾报警系统、
自动喷水灭火系统

防、排烟系统

电梯
人梯： 台
货梯： 台
消防梯：台
自动扶梯： 台
其她需阐明事项：
② 工程地质及水文条件
建筑物所处位置各层土质状况，地下水水质、水位标高及其水位流向等。
③ 地形条件
建筑物所在位置场地绝对标高，场地平整状况等。
④ 周边道路及交通条件
施工现场周边道路状况，运送道路与否畅通等。
⑤ 场区及周边地下管线
施工现场内及周边与否有地下水管、电缆、天然气、液化气等管道，并详细理解各类管道埋置位置、深度等状况。
⑺ 公路、道路工程概况（见表2 -5、2 -6）
表2 -5 公路（道路）路线设计概况一览表
地形类别

起止桩号

路线长度

公路级别

车道数量

设计速度

路基宽度

圆曲线半径

竖曲线半径

最大纵坡

最大超高

行车道宽度

设计洪水频率

车辆荷载级别

表2 -6公路（道路）构造设计概况一览表

路基

平均填高

平均挖深

最大高度

最大挖深

特殊地基解决

涵洞数量

涵洞构造形式

通道数量

通道构造形式

小桥数量

小桥构造形式

排水工程数量

排水构造形式

路面
防护工程数量

防护工程形式

构造层总厚度

垫层厚度

基层厚度

面层厚度

垫层构造类型

基层构造类型

面层构造类型

桥梁
长度

桥面净宽

桥下净空

单跨跨度

基本类型

下部构造类型

上部构造类型

支座类型

桥面系构造类型

伸缩缝类型

3 施工布置
⑴ 施工组织管理目的、组织机构和职责权限。
⑵ 施工段划分与施工顺序：应依照工程实际进行施工段划分、施工流程顺序以及作业班组安排。依照总包合同、分包规定，组建综合或专业作业队组，合理划分每个承包单位施工区域，明确主导施工项目和穿插施工项目及其建设期限。
① 施工流水段划分：依照工期目的、设计和资源状况，合理地进行流水段划分，流水段划分应分基本阶段、主体阶段和装饰装修阶段，并应分别附流水段划分平面图。
② 施工工艺流程：依照工程建筑、构造设计状况以及工期、施工季节等因素，拟定施工工艺流程，并应有工艺流程图。工艺流程拟定普通遵循“先地下后地上，先主体后装修，先土建后设备安装”原则，做到科学合理地拟定施工工艺流程。
⑶ 施工工艺采用与资源供应安排：应结合现场实际状况考虑施工工艺，重要涉及模板体系设计与配备、钢筋加工、混凝土配送，施工机械设备安排等。
⑷ 明确需要确认过程，以及对有关设备能力、人员资格、监视和测量控制规定。
4 工程进度筹划及工期筹划保证办法
⑴ 拟定工期目的
⑵ 施工进度筹划
以横道图或网络图形式表达，表中应明确基本、主体及单位工程验收节点。
⑶ 工期筹划保证办法（涉及组织办法、技术办法、经济办法等）
5 施工准备与资源配备筹划
⑴ 施工技术准备
① 施工所需技术资料准备
② 施工方案编制筹划：重要分部（分项）工程和专项工程在施工前应单独编制施工方案，施工方案可依照工程进展状况，分阶段编制完毕。
⑵ 劳动组织准备
① 依照施工方案、施工进度规定拟定劳动力需用量筹划，在班组内部工人技术级别比例要合理，并编制专业工种劳动力筹划表。
② 做好劳动力培训工作，依照劳动力需用量筹划，组织劳动力进场，并安排好工人进场后生活，按班组组织上岗前培训。
⑶ 施工物资准备
① 施工工具准备，建筑原材料准备，成品、半成品准备，施工机械设备准备，大型暂时设施准备。
② 物资配备筹划：涉及工程材料和设备配备筹划、周转材料和施工机具配备筹划以及计量、测量和检查仪器配备筹划等。
⑷ 施工现场准备
清除现场障碍物，实现“四通一平”；现场控制网测量；建造施工设施；做好冬期、雨季施工准备；组织施工物资和施工机具进场。
⑸ 资金准备应依照现场施工条件和工程实际需要，准备现场生产、生活等暂时设施。
⑹ 施工检查批划分
建筑工程最小验收单元为检查批，其划分依照《建筑工程施工质量验收统一原则》GB50300及山西省地方原则《山西省建筑工程施工质量验收规程》DBJ04/T226执行；公路工程最小验收单元为分项工程，其划分依照《公路工程质量检查评估原则（第一册 土建工程）》JTG F80/1、《公路工程质量检查评估原则（第二册 机电工程）》JTG F80/2关于规定执行；市政工程最小验收单元为工序，《都市道路工程施工与质量验收规范》CJJ1、《都市桥梁工程施工与质量验收规范》CJJ2、《市政排水管渠工程质量检查评估原则》CJJ3、《都市供热管网施工及验收规范》CJJ28和《都市道路照明工程施工及验收规程》CJJ89规定执行；其她专业工程质量验收单元划分按照国家现行行业规范、规程执行。
⑺ 检查实验筹划
建筑工程执行《建筑工程质量检测管理规程》DBJ04-279，需单独编制质量检测方案；公路工程执行《公路工程质量检查评估原则（第一册 土建工程）》JTG F80/1、《公路工程质量检查评估原则（第二册 机电工程）》JTGF80/2，需单独编制质量检测方案；市政工程执行《都市道路工程施工与质量验收规范》CJJ1、《都市桥梁工程施工与质量验收规范》CJJ2、《市政排水管渠工程质量检查评估原则》CJJ3、《都市供热管网施工及验收规范》CJJ28和《都市道路照明工程施工及验收规程》CJJ89，需单独编制质量检测方案。
6 重要施工方案
结合工程设计特点，按照质量验收规范对单位工程、分部工程检查划分原则规定，拟定影响整个单位工程重要分部工程、分项工程施工办法。对于需要进一步细化施工办法或下列工程项目，应编制专项施工方案：
⑴ 工程量大且重要分某些项工程。
⑵ 施工技术复杂或采用新构造、新技术、新工艺分某些项工程。
⑶ 特种构造工程或特殊专业施工分某些项工程。
⑷ 现行国家、行业或地方关于原则、管理办法规定必要编制专项施工方案分某些项工程。
7 职业健康安全管理
⑴ 拟定项目重要危险源，明确职业健康安全管理目的。
⑵ 建立有管理层次项目安全管理组织机构并明确职责。
⑶ 依照项目特点，进行职业健康安全面资源配备。
⑷ 建立具备针对性安全生产管理制度和职工安全教诲培训制度。
⑸ 针对项目重要危险源，制定相应安全技术办法，对达到一定规模危险性较大分部（分项）工程和特殊工种作业应制定专项安全技术办法编制筹划。
⑹ 依照季节、气候变化，制定相应季节性安全施工办法。
⑺ 建立现场安全检查制度。
⑻ 应急预案。
8 施工质量筹划及保证办法
⑴ 工程质量目的（合同规定： ；公司拟定：保证 争创 ）及质量管理组织机构。
⑵ 施工质量保证办法（管理办法、技术办法等）。
⑶ 拟定质量控制重点、难点并制定准队形控制办法，涉及组织管理办法和施工技术办法。
凡属核心部位、薄弱环节、控制难度大、影响大、易浮现质量通病施工环节均可列为质量控制点范畴，施工条件发生变化时应对控制点内容进行调节与更新，保持重点跟踪与控制。
⑷ 拟定特殊过程（特殊过程名称、确认办法、监控规定）。
⑸ 成品半成品保护办法。
⑹ 消除质量通病办法。
9 现场管理办法
⑴ 暂时用电管理办法。
⑵ 暂时供水管理办法。
⑶ 消防保卫管理制度。
10 绿色施工办法
⑴ 绿色施工目的及目的责任分解
依照单位工程详细特点，结合项目详细状况，制定绿色施工目的。
⑵ 重要环境因素分析
拟定单位工程重要环境因素并进行分析，进行合理资源配备。
⑶ 建立组织机构并明确职责
⑷ 建立健全项目绿色施工培训、检查、管理制度
⑸ 制定现场绿色施工办法：
① 节材办法。
② 节水与水资源运用。
③ 节能与能源运用。
④ 节地与施工用地保护。
⑤ 环保过程中重要污染源控制办法。
11 施工中采用新技术、新材料、新工艺和新设备
项目施工过程中应积极推广应用建设部推广十项新技术，采用表11-1形式。
表11-1 新技术应用筹划
序号
新技术名称
应用部位
应用时间
负责人

12 施工现场平面布置
⑴ 分阶段绘制施工平面布置图（基本、主体、装修阶段）
⑵ 施工平面布置原则：
① 施工平面布置要紧凑合理，尽量减少施工用地。
② 尽量运用原有建筑物或构筑物，减少施工设施建造费用。
③ 合理地组织运送，保证现场运送道路畅通，尽量减少场内运送费。
④ 尽量采用装配式施工设施，减少搬迁损失，提高施工设施安装速度。
⑤ 各项施工设施布置都要满足以便生产、有助于生活、安全防火、环保和劳动保护规定。
⑶ 施工平面布置内容：
① 设计施工平面图：建筑总平面图上所有地上、地下建筑物、构筑物和管线，地形等高线，测量放线标桩位置，各类起重机械停放场地和开行线路位置，以及生产性、生活性施工设施和安全防火设施位置。
② 暂时用水布置：综合考虑施工用水量、机械用水量、生活区用水量、消防用水量等，拟定总用水量，选取水源，设计暂时给水系统。
③ 暂时用电布置：建筑工地暂时用电，涉及动力用电与照明用电两种。
④ 暂时道路：依照生产和生活规定，设计暂时道路方案，明确道路宽度、走向、厚度及材料等问题。
⑤ 排水系统：依照工程地势状况，结合本地气候，综合考虑生产和生活规定，兼顾环境管理规定，设计暂时排水系统。
⑷ 施工平面图设计环节：
① 拟定起重机械数量和位置。
② 拟定搅拌区（站）、材料堆场、仓库和加工场位置。
③ 拟定运送道路位置。
④ 行政管理和文化福利设施布置。
⑤ 拟定水、电管网位置。
第十六条 专项施工方案编制重要内容
1 工程概况
涉及危险性较大分某些项工程概况、施工平面布置、施工规定和技术保证条件。
2 编制根据
涉及有关法律、法规、规范性文献、原则、规范及图纸（国标图集）、施工组织设计等。
3 施工筹划
涉及施工进度筹划、网络图或横道图、材料与设备筹划。
4 施工工艺技术
涉及技术参数、工艺流程(框图)、施工办法、检查验收等。
5 施工安全保证办法
涉及组织保障、技术办法、应急预案、监测监控等
6 劳动力筹划
涉及专职安全生产管理人员、特种作业人员等。
7 计算书及有关图纸。
第四章 审核、审批
第十七条 施工组织设计（专项施工方案）编制完毕后，项目部按公司《程序文献汇编》QB/SXJG-CX-09-（E版）中《施工组织设计及专项施工方案管理程序》填写《施工组织设计或专项施工方案审批表》。
第十八条 审批程序按《施工组织设计及专项施工方案管理程序》执行。
第十九条 施工组织设计经审核、审批签字，并加盖单位公章，送建设、监理单位审查批准后，方能实行。

附录 施工组织设计和专项施工方案编制格式原则
一、总阐明：
1、 页眉、页脚：页眉采用宋体五号字，工程名称左对齐，若工程名称超过10个字，则取消；方案名称右对齐，页脚公司名称图片左对齐，页码采用五号字，右对齐。
2、 施工组织设计（方案）应采用双面打印，页眉、页脚应奇偶页不同，保证方案名称和页码在纸张外角。
二、施工方案封面阐明
1、 工程名称：宋体加粗二号字居中。
2、 方案名称：宋体加粗一号字居中。
3、 封面照片应清晰，尺寸以美观为宜。
4、 编制人、审核人、批准人：宋体加粗小三号字居中。
5、 单位名称、日期：宋体加粗三号字居中
三、页面设立
为统一文档格式，页边距，上、下、左、右均为2.5厘米；页眉、页脚1.5厘米。

四、目录编制阐明：
1、 目录应自动生成，显示至三级标题，包括章节和页码，页码字体采用五号大写罗马字，Ⅰ、Ⅱ、Ⅲ、Ⅳ等。
字体：“目录”为宋体小二号加粗。目录内容一级标题采用三号宋体字，二级标题采用四号宋体字，三级标题采用小四号宋体字。一级标题左对齐，二级标题左缩进1个字符，三级标题左缩进2个字符。
2、 目录生成方式，在编辑正文时，将标题分级，然后在正文前插入目录，以word为例，点击菜单栏上引用，目录，插入目录，在弹出对话框中按统一格式设立，然后拟定，目录即生成。Word本，目录生成方式与本相似。
五、正文编制阐明：
第一章 一级标题
（一级标题：宋体三号加粗，居中）
一、 二级标题
（二级标题：宋体四号加粗，左对齐）
(a) 一级编号体系（三级标题：宋体小四加粗，左对齐）
1.1二级编号体系（四级标题：宋体小四，左缩进1字符）
1.1.1三级编号体系（五级标题：宋体小四，左缩进2字符）
1.1.1.1 四级编号体系（六级标题：宋体小四，左缩进3字符）
(b) 正文
正文字体：中文字体采用小四号宋体，英文字体采用Times New Roman。1.5倍行距。
(c) 图表
表注：采用宋体五号。编号按照所在章节进行，表1.1.1、表1.1.2……，如第一章第一节插入第一种表格编号为：表1.1.1；在没有节章内插入表格，表注里节编号为0，如若第一章没有节，插入第一种表格编号为：表1.0.1。
表格内容：采用宋体五号，序号居中，标题行内容居中设立，其她内容左对齐。
表1.1.1 编制阐明
序号
内容
阐明与规定
1
字体大小
表格内字号五号
2
字体
中文字体宋体，西文字体Times New Roman
3
表格行高
表格原则行高设立0.8厘米
4
表格内行距
单倍行距
5
表格总宽度
与正文文字总宽度相似
6
表头
表格表头行在续表顶端重复浮现，表中红色行
7
表格排版
总体规定表格排版整洁美观
(i) 图注：应按按照所在章节进行编号，图1-1-1、图1-1-2……，如第一章第一节插入第一种图：图1-1-1 塔吊布置图；在没有节章内插入图片，图注里节编号为0，如在没有节第一章内插入第一种图图注为：图1-0-1。
(ii) 图表名称应采用WORD文字书写，图名标注于图片正下方居中位置，表名标注与表格正上方居中位置。普通应避免在图表中直接加上图表名称。
(iii) 图表中文字及图表名称应比喻案正文小一号字，正文采用用小四宋体，图注、表注、图表文字应使用五号宋体。

图1-1-1 塔吊布置图
(iv) 插图不适当过大，以幅面美观为宜,图中文字应清晰易于辨认。当图表采用AUTOCAD制作，图片内容较多时，应将需重点反映内容用亮色醒目的记，不需要重点反映内容则可用浅色作背景显示，这样做更能突出重点。
(v) 文字采用宋体文字，CAD里有两种宋体文字，规定选在电子文档中也能看清宋体，保证无论是电子版，还是打印版都能清晰阅读。
(vi) 3Dmax渲染图片，视文档中图片需要尺寸，用图片编制软件解决，图片辨别率300像素，要保证图片清晰，图片中文字应为五号字，规定整洁，美观。

×××××项目(工程名称)
（宋体加粗二号字居中）
××××施工组织设计(方案名称)
（宋体加粗一号字居中）

编 制 人 ：
审 核 人 ：
批 准 人 ：
山西建筑工程有限公司
年 月 日
