满堂脚手架关键技术交底.doc

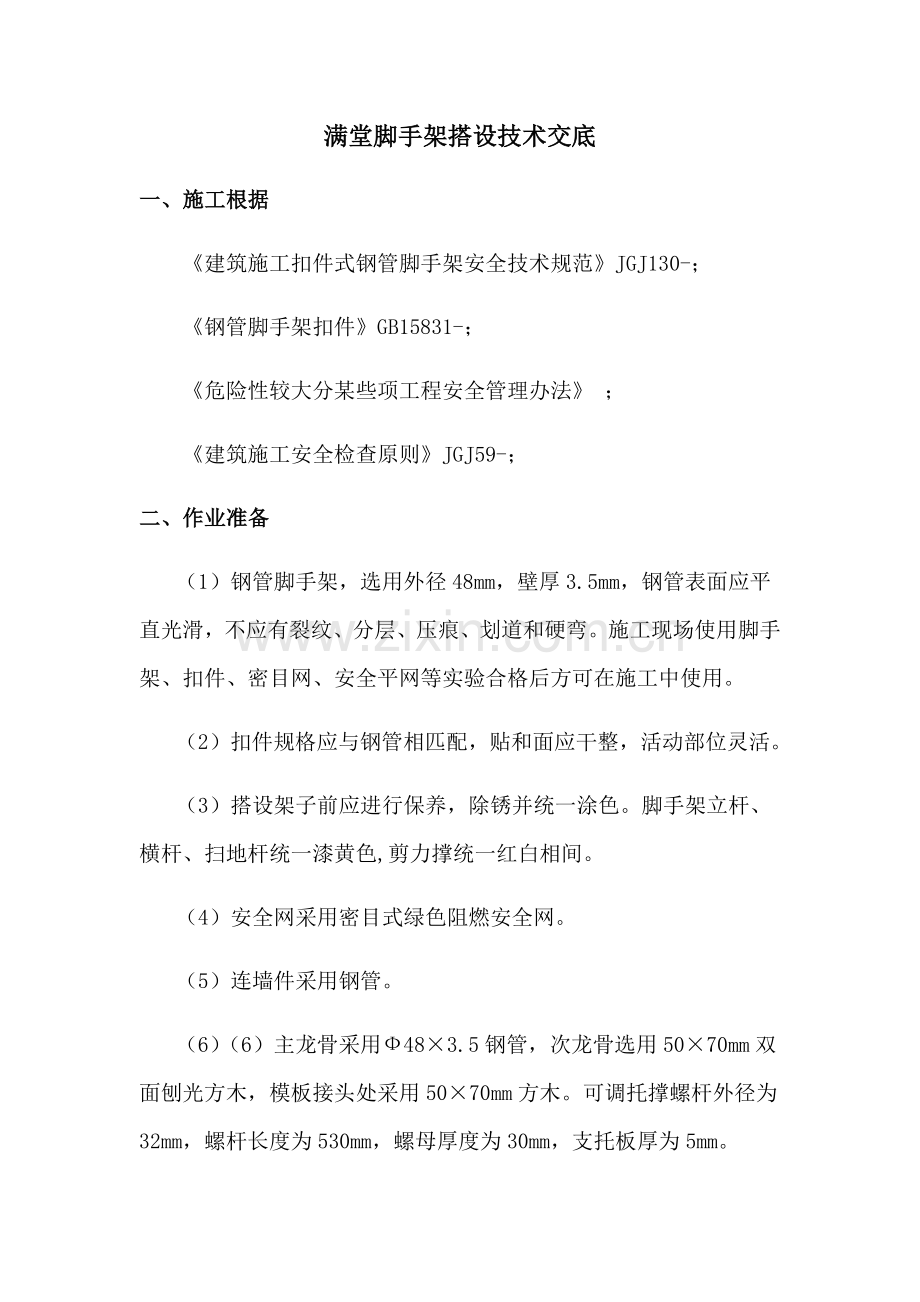

满堂脚手架搭设技术交底
一、施工根据
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-；
《钢管脚手架扣件》GB15831-；
《危险性较大分某些项工程安全管理办法》 ；
《建筑施工安全检查原则》JGJ59-；
二、作业准备
（1）钢管脚手架，选用外径48mm，壁厚3.5mm，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯。施工现场使用脚手架、扣件、密目网、安全平网等实验合格后方可在施工中使用。
（2）扣件规格应与钢管相匹配，贴和面应干整，活动部位灵活。
（3）搭设架子前应进行保养，除锈并统一涂色。脚手架立杆、横杆、扫地杆统一漆黄色,剪力撑统一红白相间。
（4）安全网采用密目式绿色阻燃安全网。
（5） 连墙件采用钢管。
（6） （6）主龙骨采用Ф48×3.5钢管，次龙骨选用50×70mm双面刨光方木，模板接头处采用50×70mm方木。可调托撑螺杆外径为32mm，螺杆长度为530mm，螺母厚度为30mm，支托板厚为5mm。

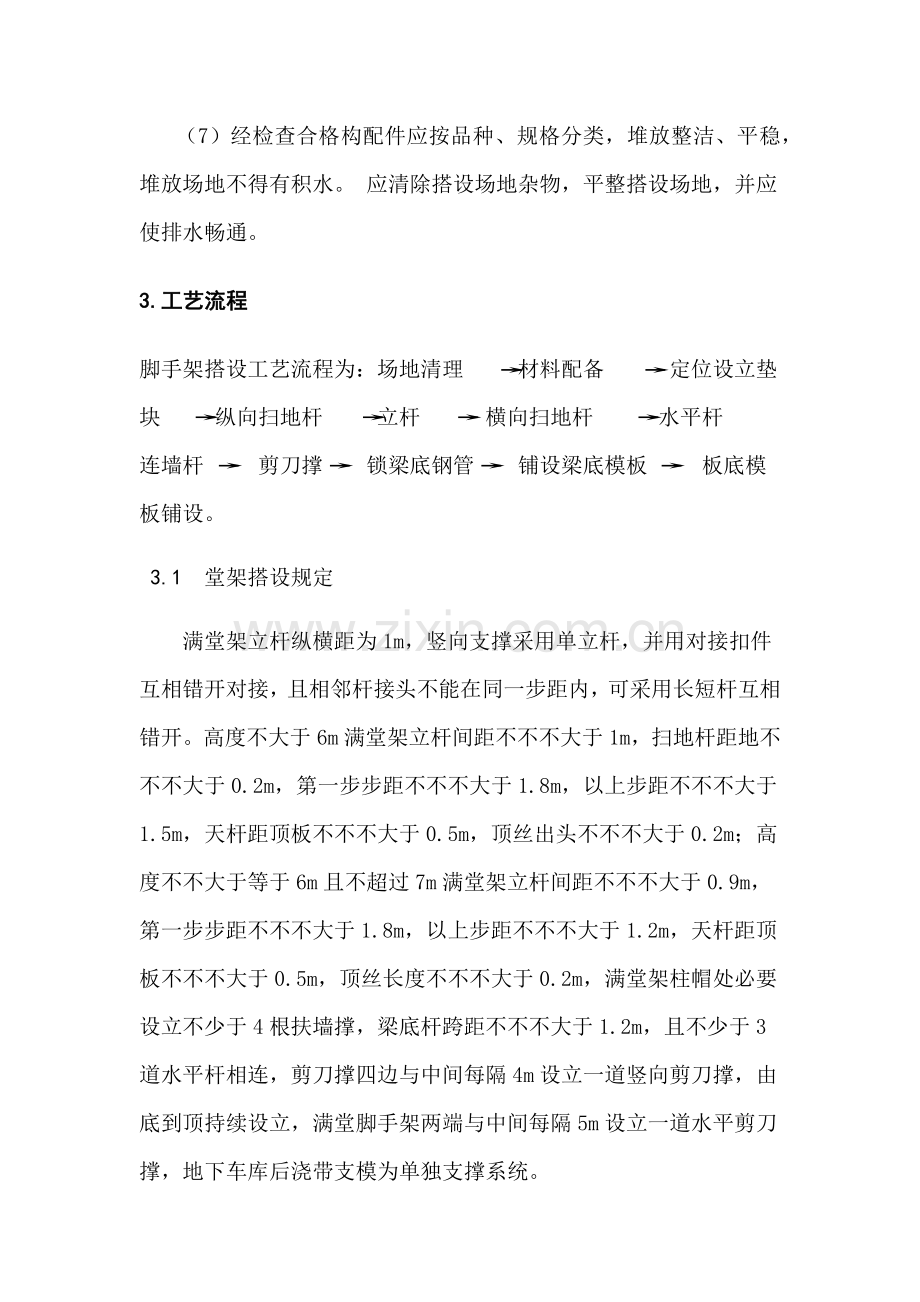

（7） 经检查合格构配件应按品种、规格分类，堆放整洁、平稳，堆放场地不得有积水。 应清除搭设场地杂物，平整搭设场地，并应使排水畅通。
3.工艺流程
脚手架搭设工艺流程为：场地清理 材料配备 定位设立垫块 纵向扫地杆 立杆 横向扫地杆 水平杆 连墙杆 剪刀撑 锁梁底钢管 铺设梁底模板 板底模板铺设。
3.1 堂架搭设规定
满堂架立杆纵横距为1m，竖向支撑采用单立杆，并用对接扣件互相错开对接，且相邻杆接头不能在同一步距内，可采用长短杆互相错开。高度不大于6m满堂架立杆间距不不不大于1m，扫地杆距地不不不大于0.2m，第一步步距不不不大于1.8m，以上步距不不不大于1.5m，天杆距顶板不不不大于0.5m，顶丝出头不不不大于0.2m；高度不不大于等于6m且不超过7m满堂架立杆间距不不不大于0.9m，第一步步距不不不大于1.8m，以上步距不不不大于1.2m，天杆距顶板不不不大于0.5m，顶丝长度不不不大于0.2m，满堂架柱帽处必要设立不少于4根扶墙撑，梁底杆跨距不不不大于1.2m，且不少于3道水平杆相连，剪刀撑四边与中间每隔4m设立一道竖向剪刀撑，由底到顶持续设立，满堂脚手架两端与中间每隔5m设立一道水平剪刀撑，地下车库后浇带支模为单独支撑系统。
3.2立杆施工规定
①立杆设立前要用墨斗线弹出立杆位置线，并在位置线处设立立杆。
②立杆接长禁止搭接，必要采用对接扣件连接，相邻两立杆对接接头不得在同步内，且对接接头沿竖向错开距离不不大于500mm,各接头中心距主节点不不不大于步跨1/3。
③禁止将上段立杆与下段立杆错开固定在水平杆上，立杆垂直偏差不不不大于架高1/300。
④禁止使用不合格、锈蚀、和有裂纹扣件。
（2）水平杆施工规定
纵横水平钢管水平方向间距与立杆间距相似，在保证扫地杆，顶端水平杆距楼板、梁为900mm,步距为不不不大于1.5m。
1）脚手架底座上不不不大于200mm处立杆上必要设立纵、横向扫地杆，横向水平杆设于纵向杆之下，纵向水平杆固定在立杆内侧，并采用直角扣件与立杆扣紧，钢管下设脚板不不大于15×15cm。
2）纵横向水平杆接长普通采用对接扣件连接，禁止采用搭接，相邻纵向水平杆对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应不大于500mm。
3）每一主节点处必要设立一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点距离不应不不大于150mm。
4）水平杆必要扣接在立杆上，不得互相扣接。扣件螺帽一定要拧紧，立杆竖接和水平杆横接一定要采用对接扣件，保证竖向传力和水平观感。
3.3剪刀撑
（1）每道剪刀撑宽度不应不大于4跨,其宽度为4～6m,持续布置，斜杆应用旋转扣件固定在与之相交横向水平杆或立杆上，旋转扣件中心线至主节点距离不得不不大于150mm。剪刀撑杆件底端应与地面顶紧，夹角为45º～60º之间。
（2）满堂脚手架应在同一立面处按相应间距持续设立剪刀撑。
（3）剪刀撑斜杆接头采用搭接方式，搭接长度不应不大于1m,并采用三个旋转部扣件分别在离杆端不不大于100mm处和搭接中段固定。

旋转扣件

竖向剪刀撑布置图
3.4可调顶托
顶部应设可调支托，U型支托与楞梁两侧间如有间隙，必要楔紧，其螺杆伸出钢管顶部不得不不大于300mm，螺杆外径与立柱钢管内径间隙不得不不大于3mm，安装时应保证上下同心。
模板支架立杆可调托座伸出顶层水平杆悬臂长度（如下图）禁止超过650mm，可调托座插入立杆长度不得不大于150mm。
3
2

立杆带可调托座伸出顶层水平杆悬臂长度
1－可调托座；2－立杆悬臂端；3－顶层水平杆
4模板安装施工办法
4.1梁模板施工办法：
4.1.1在搭设模板支撑架前，应先在支模层楼板上，放线弹出梁垂直投影线，并依照支模区域立杆平面布置图梁高度及有关搭设规定，在楼面上分划出支撑架立杆定位线，作为控制质量根据。
4.1.2在搭设梁支撑架时，应依照梁高，层高及板厚精确计算出支撑架搭设高度，同步尽量使立杆两端顶托外伸出竖杆端部长度较少，以外伸长度不得不不大于300mm为界。
4.1.3梁模板安装顺序；
搭设和调平模板支架（涉及安装水平杆和剪力撑）→按标高安装梁底模板→拉线找直→梁侧模板安装（待梁钢筋安装完毕后，再安装梁两侧模板）→安装垫块→调节模板。
4.1.4梁底模安装
依照设计图纸规定，将梁底模安装就位，按支撑层楼面上事先放出梁线进行定位。
4.1.5按设计规定在梁跨中起拱0.1%,以保证梁顶标高与设计相一致。
4.1.6由工长和质检员对梁底模轴线、标高进行复查、验收，无误后方可进行梁钢筋绑扎。
4.1.7梁侧模安装
(1)梁侧模安装前，梁钢筋必要通过工长、质检员以及有关人员验收，并且得到监理单位承认后方可进行梁侧模安装。
(2)为保证梁断面尺寸、缩短梁安装时间，在梁内加设Φ20钢筋内衬，钢筋内衬间距@600mm，与对拉螺栓孔位置错开。
(3)梁侧模板拼装就位后，依照现场实际状况钻取对拉螺栓孔，对拉螺栓孔纵横间距@450mm（详细尺寸按照各类型梁计算为准）。
(4)梁侧模对拉螺杆安装完毕后，及时用钢管作主楞对梁侧模进行校正、加固。
(5)梁侧模包住底模，下面龙骨包住侧模。
5.验收程序
高大模板支撑系统搭设先后，应由项目技术负责人组织对需要解决或加固地基、基本进行验收，并留存记录。
项目技术人员及班组负责人组织自检，自检合格后告知项目部质检员、安全员验收整治。
整治完毕后项目部会同监理公司共同验收，验收通过后方可进行下道工序施工。

满堂支撑架搭设技术规定与容许偏差
序号
项目
普通质量规定
1
支架尺寸（立杆纵距、立杆横距、步距）误差
≤50mm
2
立杆垂直偏差
1/500
3
纵向水平杆水平偏差
≤50mm
4
横向水平杆水平偏差
≤50mm
5
节点处相交杆件轴线距节点中心距离
≤150mm
6
相邻立杆接头位置
互相错开，设在不同步距内，相邻接头高度差应＞500mm
7
上下相邻纵向水平杆接头位置
互相错开，设在不同立杆纵距内，相邻接头水平距离应＞500mm，接头距立杆应不大于立杆纵距1/3
8
杆
件
搭
接
1）搭接部位应跨过与其相接纵向水平杆或立杆，并与其连接（绑扎）固定
2）搭接长度和连接规定应符合如下规定：
类别
杆别
搭接长度
连接规定
扣件式钢管脚手架
立杆
禁止搭接

剪刀撑
＞500mm
不少于3个连接扣件
9
节
点
连
接
脚手架拧紧力矩
拧紧扣件螺栓，其拧紧力矩应不不大于40N.m，且不不不大于65N.m
固结点
符合本方案规定
