船体装配工艺模板.doc

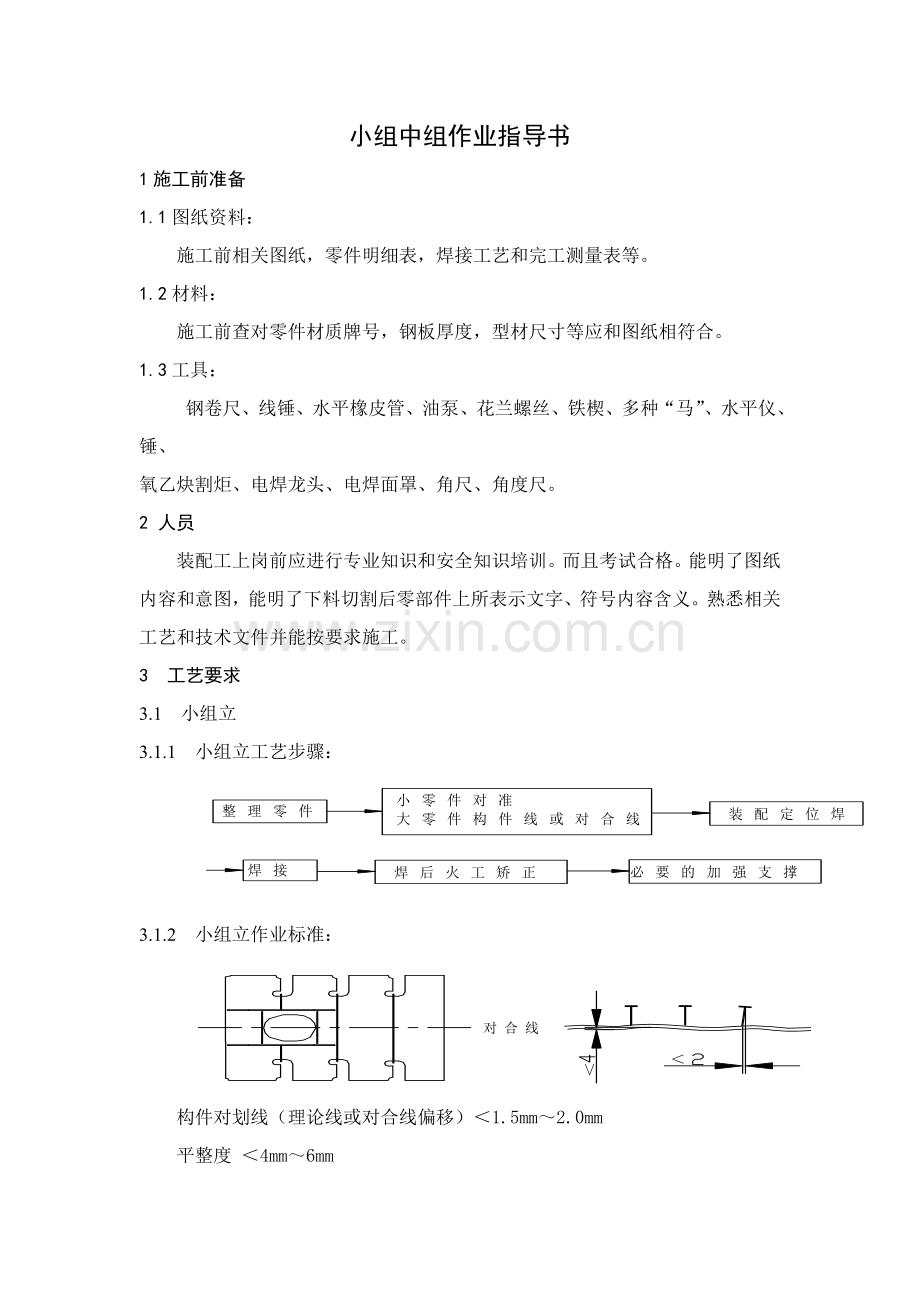

小组中组作业指导书
1施工前准备
1.1图纸资料：
施工前相关图纸，零件明细表，焊接工艺和完工测量表等。
1.2材料：
施工前查对零件材质牌号，钢板厚度，型材尺寸等应和图纸相符合。
1.3工具：
钢卷尺、线锤、水平橡皮管、油泵、花兰螺丝、铁楔、多种“马”、水平仪、锤、
氧乙炔割炬、电焊龙头、电焊面罩、角尺、角度尺。
2 人员
装配工上岗前应进行专业知识和安全知识培训。而且考试合格。能明了图纸内容和意图，能明了下料切割后零部件上所表示文字、符号内容含义。熟悉相关工艺和技术文件并能按要求施工。
3 工艺要求
3.1 小组立
3.1.1 小组立工艺步骤：
3.1.2 小组立作业标准：

构件对划线（理论线或对合线偏移）＜1.5mm～2.0mm
平整度 ＜4mm～6mm
小零件对大零件垂直度 ＜2 mm
标准 极限
平面板架： L＜±4mm ＜±6mm
B＜±4mm ＜±6mm
对角线差值： L1-L2＜4mm ＜8mm

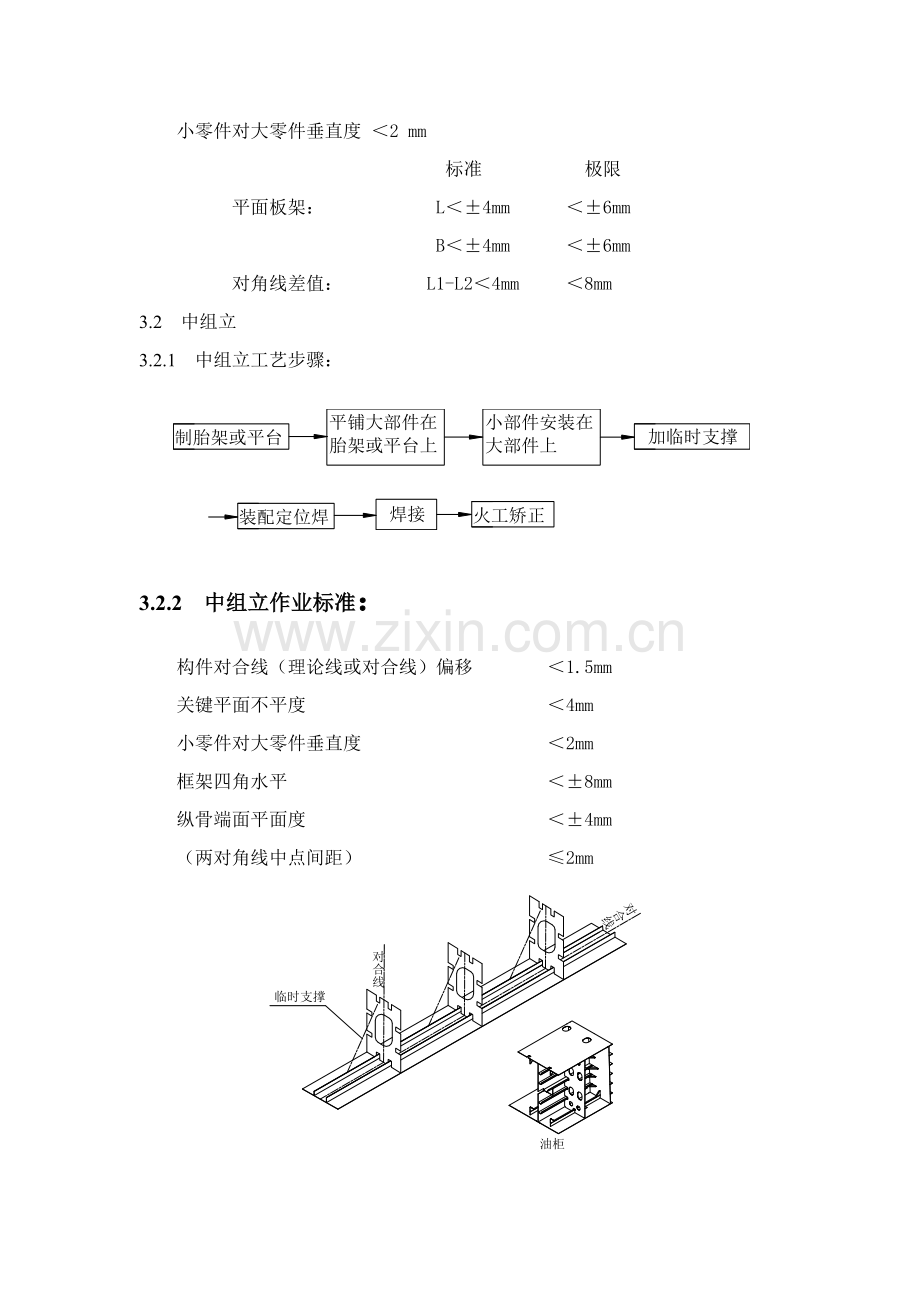

3.2 中组立
3.2.1 中组立工艺步骤：

3.2.2 中组立作业标准：
构件对合线（理论线或对合线）偏移 ＜1.5mm
关键平面不平度 ＜4mm
小零件对大零件垂直度 ＜2mm
框架四角水平 ＜±8mm
纵骨端面平面度 ＜±4mm
（两对角线中点间距） ≤2mm

分段作业指导书
6.3 大组立
6.3.1 货舱双层底大组立
6.3.1.1 工艺步骤：

6.3.1.2 装配作业标准：
分段长： L ＜±4mm
分段宽： B ＜±4mm
分段高： H ＜±3mm
分段方正度： ＜4mm (内、外底板对角线差值)
分段扭曲度： ＜±8mm （内底板四角水平）
纵骨端平面度：＜±4mm
内、外底板中心线偏差 ＜±3mm
内、外底板肋位线偏差 ＜±3mm

6.3.2 货舱舭部大组立
6.3.2.1 货舱舭部分段工艺步骤：

经典分段纵骨散装:
6.3.2.2 装配作业标准
分段长： L ＜±4mm
分段宽： B ＜±4mm
内底高： H1±3mm
舭部尖顶高：H2±4mm
分段方正度：（测斜板） ＜4mm
分段扭曲度：（测斜板） ＜±8mm
纵骨端面度： ＜±4mm

6.3.3 货舱顶边水舱大组立
6.3.3.1 货舱顶边水舱分段工艺步骤

6.3.3.2 装配作业标准
分段长： L ＜±4mm
分段宽： B ＜±4mm
分段高： H ＜±4mm
分段方正度：（测上甲板） ＜4mm
分段扭曲度：（上甲班） ＜±8mm
纵骨端平面： ＜±4mm

6.4.4 舷侧分段大组立
6.4.4.1 舷侧分段工艺步骤

6.4.4.2 装配作业标准
分段长： L ＜±4mm
分段宽： B ＜±4mm
分段高： H ＜±4mm
分段方正度：（舷侧板）＜ 4mm
纵骨端平面： ＜±4mm

6.4.5 机舱双层底大组立
6.4.5.1 机舱双层底工艺步骤

6.4.5.2 装配作业标准
分段长： L ＜±4mm
分段宽： B ＜±4mm
分段高： H ＜±4mm
分段方正度：（内底板四角水平） ＜±8mm
（加测机座内底板水平）

6.4.6 机舱上甲板（平台甲板）大组立
6.4.6.1 机舱上甲板（平台甲板）分段工艺步骤：

6.4.6.2 装配作业标准
分段长： ＜±4mm
分段宽： ＜±4mm
分段高： ＜±4mm
分段下口半宽 0～8mm
纵横舱壁垂直度 ＜±3mm
分段两端平面 ＜±3mm
（板和纵向构建）

6.4.7 槽形横舱壁大组立
6.4.7.1 槽形舱壁分段工艺步骤

6.4.7.2 装配作业标准：
宽度： B ＜±4mm
高度： H ＜±4mm
墩坐下口直壁和斜壁距离 S ＜±3mm
座墩下口四角水平 ＜±4mm
座墩下口直线度 ＜3mm
直壁面中点弯曲 ＜8mm
槽形上端封扳平直度 ＜3mm
完工后划中心线、低位对合水线、高位对合水线。

6.4.8 尾部分段大组立
6.4.8.1 尾部分段工艺步骤：

6.4.8.2 装配作业标准
前后尾轴管偏心 ＜3mm （施工中焊接变形进行监控）
后尾轴毂后端至前尾轴毂前端总长L其它量为：+30～+40，余量前后端各占二分之一。
尾尖舱壁水平 ＜±3mm
尾轴管水压试验 ≥0.02MPa
和铸钢件相焊焊缝铸钢件和钢板预热至≥120ºC。

6.4.9 挂舵臂分段大组立
6.4.9.1 挂舵臂分段工艺步骤：

6.4.9.2 装配作业标准
长度： ＜±4mm
宽度： ＜±4mm
高度： ＜±4mm
舵杆中心线 ＜±3mm
尾尖舱壁垂直度 ＜±3mm
舵机舱平台平面度 ＜±8mm
6.4.9.3 工艺要领
6.4.9.3.1 挂舵臂焊前收缩反变形7mm～12mm。（向艉倾斜）
6.4.9.3.2 挂舵臂焊前预热≥120℃。
6.4.9.3.3 挂舵臂和分段焊接时，随时监控舵杆中心线线锤偏差，用调整焊接程序来纠偏。

6.4.10 艏部分段大组立
6.4.10.1 艏部分段工艺步骤：

6.4.10.2 装配作业标准
长度： L ＜±4mm
宽度： B ＜±4mm
高度： H ＜±4mm
开孔平台板四角水平 ＜±8mm
