车桥冲防洪闸综合项目工程综合项目施工专项方案.doc

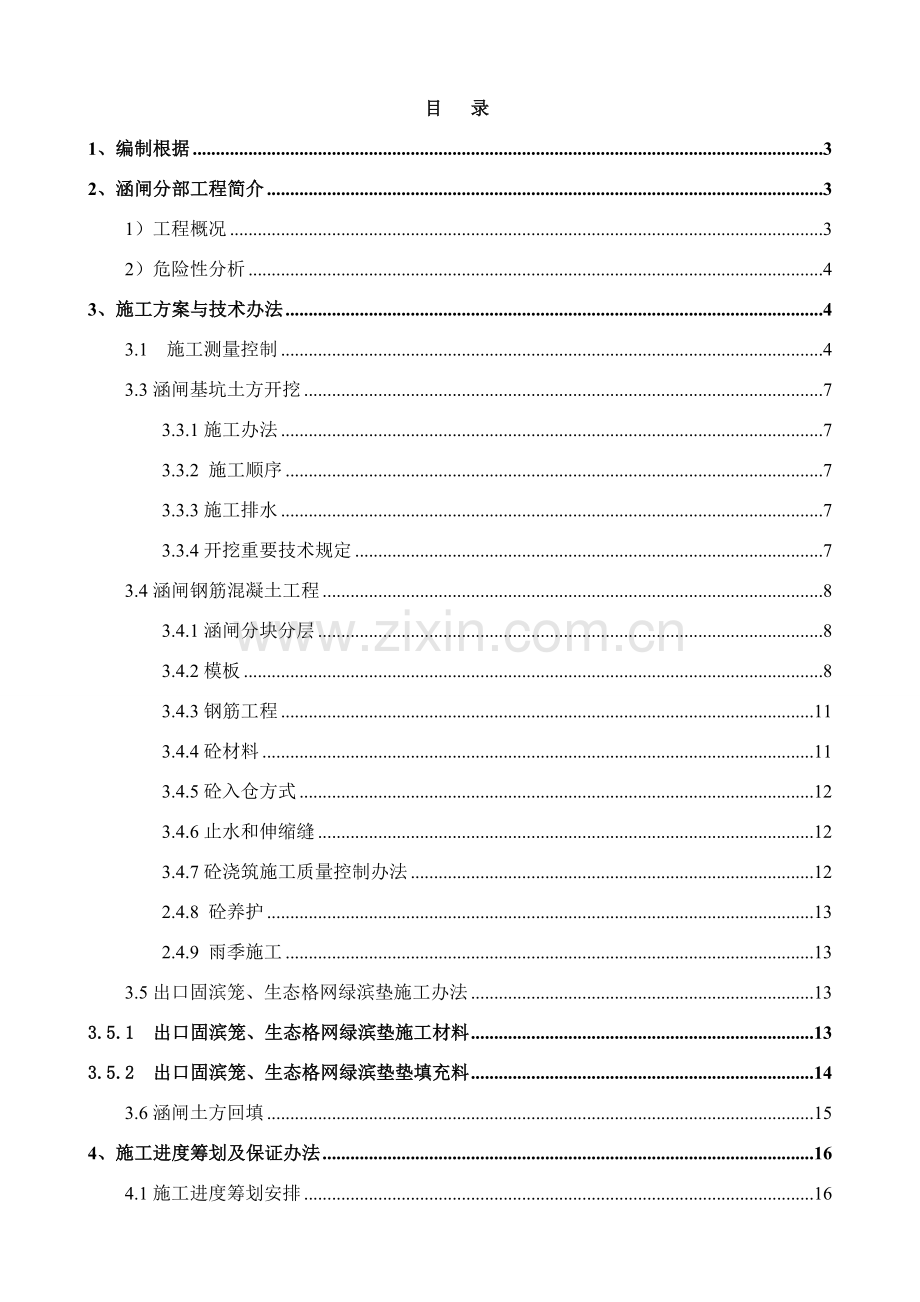

目 录1、编制根据32、涵闸分部工程简介31）工程概况32）危险性分析43、施工方案与技术办法43.1 施工测量控制43.3涵闸基坑土方开挖73.3.1施工办法73.3.2 施工顺序73.3.3施工排水73.3.4开挖重要技术规定73.4涵闸钢筋混凝土工程83.4.1涵闸分块分层83.4.2模板83.4.3钢筋工程113.4.4砼材料113.4.5砼入仓方式123.4.6止水和伸缩缝123.4.7砼浇筑施工质量控制办法122.4.8 砼养护132.4.9 雨季施工133.5出口固滨笼、生态格网绿滨垫施工办法133.5.1 出口固滨笼、生态格网绿滨垫施工材料133.5.2 出口固滨笼、生态格网绿滨垫垫填充料143.6涵闸土方回填154、施工进度筹划及保证办法164.1施工进度筹划安排164.2施工进度筹划保证办法165、施工资源配备176、质量保证体系及保证办法176.1本工程质量目的176.2质量保证体系及保证办法177、安全保证体系及安全保证办法187.1安全保证体系及安全保证办法187.2本分部工程重要安全点188、现场平面布置与交通组织办法188.1施工现场平面布置188.2施工交通组织办法189、施工导流199.1 施工导流方案197.4 导流建筑物设计197.5 围堰施工19广西重要支流黔浔江治理工程平南县城南外堤新埠村至下畲段工程（C段）车桥冲涵闸工程施工方案1、编制根据(1) 广西水利电力勘测设计研究院提供施工图设计。(2)水工混凝土施工规范（SL677-）；(3)水利水电工程施工测量规范（SL 52-）；(4)水利工程施工安全防护设施技术规范 SL 714-；(5)水利水电工程土建施工安全技术规程SL 399-；(6)堤防工程施工规范SL260-；(7)批审施工组织设计；(8) 我司以往承建类似工程施工经验。2、涵闸分部工程简介1）工程概况工程概况：本工程治理范畴起点为浔江右岸新埠村处规划建设西江三桥，终点为下畲村处建设西江二桥。防洪堤分为“新埠村上渡镇段”、“上渡镇平南大桥段”、“下渡村下畲村段”3段布置，堤线总长8.978公里；护岸分“上渡镇平南大桥段”、“下渡村下畲村段”2段布置，护岸总长4.939公里。改建、重建防洪排水闸4座，改造3座排涝涵（闸）。项目估算总投资约14036万元。工程建设地点：平南县城区。建设规模：堤防工程建筑物级别为3级，防洪排涝闸建筑物级别为3级。工程建设任务：本次拟实行城南新埠村至下畲段工程是城区防洪排涝体系重要构成某些，保护范畴是城南片区及临江工业片区，规划作为县城副中心。由于平南县城南新埠村至下畲段现状堤防不封闭，堤身单薄，原则低，不能适应当前城区经济社会发展规定。因而，为保护城区在改革开放和社会主义市场经济下获得发展，保证社会稳定发展，进一步改进本地投资环境，增进本地社会经济发展，加快都市建设，使人民群众安居乐业，尽快完善平南县城区防洪排涝体系，修建、加固城区南岸防洪排涝工程是非常必要和十分迫切。本施工方案涉及是本项目C段车桥冲涵闸，车桥冲涵闸总长189.5m，涵管长度122.6m。设立进水口和消力池、闸室等，闸门采用钢闸门，启闭设备为卷扬式启闭机。2）危险性分析依照本工程施工特点，综合考虑在施工全过程客观因素和人为因素，拟定突发事件、风险或紧急状况如下：2.3.1整体或某些模板垮塌，模板支撑偏移或倾覆及导致作业人员伤亡事故；2.3.2主体高边坡在外力荷载下滑坡崩塌；2.3.3自然灾害对施工部位严重损坏；2.3.4因材料不合格而产生质量事故；2.3.5其她作业也许发生重大事故（高处跌落、物体打击、起重伤害等）导致质量事故及人员伤亡等。 3、施工方案与技术办法3.1 施工测量控制建筑物定位放线是拟定建筑物平面位置和开挖基本核心环节。施工测量中必要保证精度，杜绝错误，认真熟悉建筑图及构造图。由建筑总平面布置图，基本总平面图提供数据计算十字形控制线交叉点坐标。3.1.1 施工测量准备A、测量仪器准备本工程所采用测量仪器均经关于法定计量检测单位检查合格，并在有效检测周期内。所采用仪器如下：南方全站仪，测角精度2，测距精度2mm+2ppm；索佳水准仪，测量精度为1mm/km；南方GPS全球定位测量系统。B、水准、坐标控制点交接工程开工时，对业主（规划部门）提供坐标、水准控制点进行复测。复核水准、坐标控制点与否符合关于测量规范精度规定，坐标、水准控制点均不能少于二个。3.1.2 施工测量内容（1）定位测量复核：设计、业主和监理单位现场移送测量坐标、桩位后，一方面组织人员进行复核测量，桩线复核完毕后，进行座标点加密和高程控制点布设。依照控制网测定各段控制轴线，拟定各分项工程位置，报监理工程师批准后开始施工，作为施工测量放样根据。（2）按图纸、复核批复测量资料和测量标志进行渠道断面测量复核（与监理、业主进行三方联测），并经报批承认，作为土方开挖、填筑工作量计量根据。3.1.3 平面、水准控制施工前，依照业主、设计提供测量控制点、水准点和标高，按国家关于测量规范和关于设计施工规定进行复测，并填妥测量复核记录签字备案。本工程平面控制网重要由纵向和横向轴线构成，依照施工图纸及业主提供坐标参照点，运用GPS全球定位测量系统、全站仪、水准仪与计算机CAD全真模仿等技术进行定位放线。依照施工图纸及业主提供坐标参照点以及施工现场实际状况，建立现场主轴线控制网。并在建筑物平面外不受施工影响地方设立轴线控制点。按施工需要设立测量控制网（采用GPS全球定位测量系统进行施工控制测量），以测量控制网作为本工程平面高程控制和施工测量放样控制根据。如发现不顺畅自然或图纸与实际有较大偏差、高程有冲突及不能闭合等，应及时提给业主修改，当拟定其对的无误，符合规范及设计施工规定后，报送监理部门审核签证。现场质安人员带领测工班对控制网定期进行复测，保证其满足施工规范和设计精密度规定。使用中各种测量仪器、工具均按工程质量管理规定定期交给省计量局进行检测、标定，仪器在获得质检部门合格证后才干使用，使用过程中关于测量人员应经常对所使用仪器、工具进行自检、自校，使之保持在良好状态中。3.1.4 施工测量程序、办法（1）施工测量程序：水准点、坐标点复核施工总平面控制网布设内部校核测量复核记录报告分某些项控制线施测工序作业质量检查监理复核内部校核监理复核（2）施工测量放样：控制点桩安设示意图在基本施工时将各条控制线投测到河道侧和基坑周边底面，并做好标志，加以保护。在各控制点设立15015015带锚脚钢板，冲击十字点，以此作为上部级构造施工控制点。3.1.5 测量放样质量控制（1）坚持先整体后局部和高精度工作程序，先测设场地整体平面控制网和高程控制网，再以控制网为根据进行各局部建筑物定位、放线和标高测量。采用科学、严谨工作方式，达到精准定位目。（2）凡是投入工程所使用各种测量仪器，都已具备鉴定合格证书，可投入使用。（3）各种测量控制点，在使用迈进行检查，确认没有变动后使用。（4）在施测过程中，除按此方案操作外，还必要严格遵守工程测量规范（GB 50026- ）、水利水电工程测量规范（SL 197-）、水利水电工程施工测量规范（SL52-）关于规定执行。3.3涵闸基坑土方开挖3.3.1施工办法基坑大体积土方开挖采用1m3挖机开挖，后八轮自卸汽车运送至业主规划弃渣场。建基面开挖采用人工开挖，人工挑运至工作面外，挖机归堆后，后八轮自卸汽车运送至业主规划弃渣场。3.3.2 施工顺序考虑新建市政道路横跨于车桥冲防洪涵闸上且道路工期紧，需对与道路交叉箱涵（排0+0000+122.6）先期施工。在箱涵施工之后，抢在汛期到来之迈进行消能段以及水闸、下游箱涵段进行施工，同步进行箱涵进水口施工。水闸必要在汛期之前下闸。3.3.3施工排水沿基坑两边开挖边线底部布置二条20cm*20cm排水沟，在消力池基坑处设立二个集水井，在流入浔江入口设立二个沉定池。详细布置见附图（基坑开挖、排水系统布置图）。排水设备采用2台4kw，出口直征100mm抽水泵，排水经沉定池解决后排入浔江。3.3.4开挖重要技术规定（1）涵闸矩形箱涵开挖边坡坡比1:1，基本底部每边考虑0.5-1m施工工作面，在边坡1/2处设立宽2m马道，并在马道以及坡顶边沿设立防护栏，在基坑顶部2m之外设立缓冲土堆。（详细见基坑开挖、排水系统布置图）。（2）建基面以上须留30-50cm保护层，该层只能人工开挖、平整，不能使用机械挖掘，以保护地基原状土不受扰动；（3）实际开挖轮廓必要符合设计图纸或工程师现场指定开口线、水平尺寸和高程规定，开挖最后清基轮廓均不得欠挖。（4）开挖至设计基本标高后，再进行承载力实验，如不能满足持力层规定，请业主、设计、地勘到现场察看，再依照现场实际状况拟定基本解决方案。3.4涵闸钢筋混凝土工程3.4.1涵闸分块分层 施工分块：矩形箱涵按10m设立沉降缝，闸室与矩形箱涵之间设立沉降缝，箱涵与消能段之间设立沉降缝。施工分层：消能段一次浇筑完。矩形箱涵按三次浇筑考虑，分二条施工缝。第一次砼浇筑底板和侧墙20cm厚,第二次浇筑侧墙至顶板下20cm，第三次浇筑顶板及侧墙20cm厚范畴。3.4.2模板（1）消能段基本装模：消能段基本钢筋混凝土采用胶合板。模板尺寸1.8m*0.9m。模板支撑采用从外侧钢管斜撑。（2）消能、闸门边墙采用胶合板，采用对拉杆和架管进行连接固定，对拉杆布置如图所示： 示意图一第一排对拉杆基本上来20cm，第二排对拉杆与第一排间距50cm，第三排对拉杆与第二排间距50cm，依此类推。竖向对拉杆间距80cm，依此类推。（3）箱涵墙身模板：采用胶合板，墙身模板固定采用止水螺杆和架管进行连接稳固，止水螺杆布置如图所示： 示意图二第一排止水螺杆基本上来30cm;第二排止水螺杆与第一排间距为53cm;第三排止水螺杆与第二排间距为53cm，依此类推。竖向止水螺杆间距80cm一排，依此类推。（4）箱涵盖板装模：采用胶合板。模板支撑采用满堂支模脚手架，间距和排距1m。如图所示： 示意图三（5）模板施工规定本工程模板安装为人工安装。模板在安装时按混凝土构造物施工图进行测量放样，重要构造多设控制点，以利随时进行检查校正。表3.4-1 现浇构造模板安装容许偏差项次项 目容许偏差1构造物边线与设计边线容许偏差15mm2构造物水平断面内部尺寸容许偏差20mm承重模板标高容许偏差5mm3模板平整度：相邻两板面错台外露表面容许偏差3mm隐蔽内面容许偏差5mm4局部不平整度外露表面容许偏差5mm隐蔽内面容许偏差10mm5板面缝隙外露表面容许偏差2mm隐蔽内面容许偏差2mm、模板与模板接缝采用专用胶带贴缝。模板在安装过程中，设立足够暂时固定设施，以防变形和倾覆，模板钢拉条不应弯曲，伸出混凝土外露面拉杆应采用端部可拆卸构造型式。、杆与锚环连接必要牢固，预埋在下层混凝土中锚定件（螺栓、钢筋环等），在承受荷载时，必要有足够锚固强度。、模板应有支撑以保持其位置和形状。模板和支撑架布置应便于拆除，以保证移去模板时不损坏混凝土。、整个安装过程中派技术员和施工员进行现场指引，在混凝土浇筑前对模板进行全面检测，保证与构造物尺寸相符，垂直度、平整度、缝隙等均满足规范规定。、钢模板在每次使用前应清洗干净，为拆模以便，板面烤涂石蜡或其他保护涂料。、在混凝土浇筑过程中，派专人值班，不断地检查模板定线和定位，防止模板变形走样，发现问题，及时采用有效办法解决、纠正，必要时停止混凝土浇筑。（6）模板拆除现浇构造模板拆除时砼强度，除应符合施工图纸规定外，还应遵守下列规定：、拆除侧面模板时应保证构件不变形和棱角完整，对于不承重侧面模板，应在砼强度达到2.5Mp以上时方可拆模。墩、墙和柱部位在其强度不低于3.5Mp时，方可拆模。、底模应在砼达到下表规定后，方可拆除。表3.4-2 底模拆除原则构造类型构造跨度（m）按设计砼强度原则值百分率计（%）板2502，870875梁、拱、壳870875悬臂构件270275、模板拆除采用专门工具，并小心谨慎，以避免砼表面损坏。拆下模板、支撑和配件及时进行整顿、维修并涂刷保护涂料，分类堆放，妥善保管，以利再次使用。、拆模时，依照锚固状况，分批拆除锚固连接件，防止大片模板坠落，在梁、墩、板砼未达到100%设计强度时其上不能承受施工荷载。3.4.3钢筋工程（1）加工配制好钢筋进场后，应检查与否有出厂证明，复试报告，并按施工平面图中指定位置，按规格、部位、编号、分别加垫木堆放。（2）钢筋绑扎钱，应检查有无锈蚀现象，除锈后来再运至绑扎部位。（3）熟悉图纸，按设计规定检查已加工好钢筋规格、形状、数量与否对的。（4）做好放样工作，注明水平标高线，弹出轴线、外皮尺寸线。模内杂物清理干净，并办完预检手续。（5）22以上钢筋采用焊接，双面焊接长度为5d，单面焊接长度为10d，不大于等于 22钢筋采用绑扎，搭接长度为40d。（6）钢筋保护层厚度均为2.5cm，由1:2水泥砂浆制作好保护层垫块，垫块厚度2.5cm。3.4.4砼材料采用商品砼。3.4.5砼入仓方式采用泵车入仓。3.4.6止水和伸缩缝（1）短形箱涵止水采用铜片止水带。砼浇筑采用跳仓浇筑，铜片止水带采用木楞进行固定。（2）所有止水片应拼接成一道持续水封。（3）铜片止水片搭接长度不不大于设计规定,安装时应防止变形和扯破。（4）安装止水片时应使埋入两侧混凝土中断水片宽度相等，止水周边混凝土应仔细浇筑和振捣，使混凝土与埋入止水粘接良好，特别应注意水平止水不要被混凝土打弯或打破。（5）伸缩缝采用沥青杉板，在伸缩缝施工时，缝一侧混凝土先行完毕，待另侧混凝土需要浇筑时才进行安装2cm沥青杉板，待相邻两块浇完后，再进行嵌缝。3.4.7砼浇筑施工质量控制办法(1)混凝土入仓时，防止离析。混凝土入仓垂直落距不大于2.0m。(2)任何混凝土在浇筑前，须在自检合格基本上报经监理验仓合格，并开具开仓证后方可按已定施工方案开始混凝土浇筑施工。(3)作好浇筑前各项准备工作，检查设备准备、人员到位状况，安排各类值班人员等。混凝土浇筑时，各类值班人员就位，随时检查模板、钢筋及混凝土振捣质量，解决浇筑时发生问题，保证混凝土浇筑顺利进行。(4)采用切实可行浇筑手段，配备充分设备、人员，保证浇筑持续性，若超过容许间隔时间，则按工作缝解决。(5)不合格混凝土料禁止入仓，已入仓混凝土如发现为不合格混凝土，及时予以清除，并按监理人批示弃置在指定地点。浇筑时，禁止在仓内加水，如发现混凝土和易性较差，采用加强振捣等办法，以保证混凝土浇筑质量。(6)混凝土浇筑完毕后，加强混凝土养护。按照已定方案在浇筑完毕后12h18h开始进行，养护时间不少于14天，在干燥、炎热条件下，延长养护时间至少28天以上。(7)按照规范规定拆除模板，拆模时采用专用工具，避免破坏新浇混凝土。(8)拆模后及时检查混凝土外观质量，如发既有表面缺陷，按照规范和监理规定进行修整，直到监理人满意为止，并作好详细记录。2.4.8 砼养护普通应在混凝土浇筑完毕后12-18小时开始洒水养护，但炎热干燥气候状况下应提前洒水，操作时，先洒侧面，顶面在冲毛后洒水，砼表面用覆盖麻袋或草袋覆盖，养护时间为3-4周。2.4.9 雨季施工(1)雨季施工雨水季节当降雨量较大时对砼浇筑进度和质量影响较大，施工时拟采用如下办法：修建和维护好施工场地排水设施，防止地面雨水进入砼浇筑仓面；尽量避免在大雨和暴雨浇筑砼；在砼施工面搭设必要雨棚进行保护，保证砼在运送浇筑时不受降水影响；的确需在雨天浇筑砼时，则恰当调节配合比，以保证砼强度不受影响；采用监理承认一切可行办法。3.5出口固滨笼、生态格网绿滨垫施工办法3.5.1 出口固滨笼、生态格网绿滨垫施工材料（1）格宾护垫，格宾石笼材料为热镀锌低碳钢丝，外涂PVC树脂保护膜。钢丝材质必要符合CECS353-原则规定。（2） 格宾护垫，格宾网必要为由专用机械编织成热镀锌低碳钢丝六边形网格网片组装而成。（3） 格宾网片网孔必要均匀，不得扭曲变形。网孔孔径偏差应不大于设计孔径5%。（4） 格宾网片抗压、抗剪强度及关于力学指标、耐腐蚀性必要达到设计规定，钢丝力学性能必要符合CECS353-中关于镀锌钢丝规定。3.5.2 出口固滨笼、生态格网绿滨垫垫填充料（1）填充料为块石，结实密实、耐风化好；（2）填充时，采用石料粒径级配操作。裸露外表部位填充石料做恰当挑选，满足外观美观规定。3.5.3 出口固滨笼、生态格网绿滨垫施工程序固滨笼、生态格网绿滨垫施工工艺流程如下：块石运至工作面格宾网组装、安装测量放样基坑开挖/坡面整平块石装填基本清理验收验收签证绞合盖子土工布铺设（护垫/二级石笼）3.5.4 施工及规定 1固滨笼组装施工时，应对墙前顺直度进行控制，可采用模板或着钢管固定。2固滨笼填筑施工时，应同步均匀地向同层各种箱体内投料，不应向单个箱体内一次性投满，填充材料顶面宜高出构造体30mm50mm,且应密实。封盖应一次性完毕并用同材质扎丝或者扣件连接。填料施工中，箱体应放平，并将每层投料厚度控制在300mm如下，用小碎石进行密实，调节箱体外形。外侧填充石料，表面应人工或者机械砌垒整平，石料间应互相搭接。3固滨笼裸露部位网片可用加强钢丝（与扎丝同质）与笼边网片或临土面网片连接并拉紧，以防鼓肚子。1m高固滨笼在1/3和2/3高度处绑扎，0.5m高在1/2高度处绑扎。3.5.5质量控制1施工单位应建立健全完善质量保证体系，建设、监理单位应建立相应质量检查体系，分别承担工程质量自检和抽检任务，实行全面质量管理。2工程质量检测人员所需资质条件以及工程质量检查职责范畴、工作程序、事故解决、数据解决等规定，均应符合水利水电工程施工质量评估规程有关规定。3应保证检测成果、材料检查资料真实性，不得伪造或任意舍弃成果和资料，质量检测记录应妥善保存，不得涂改或自行销毁。4生态格网构造防护工程施工质量控制应涉及内在质量控制和外观质量控制，并应符合下列规定：1）应在每一道工序进行自检、抽检合格后，方可继续下道工序。质量检测部位应有代表性，且应在面上均匀分布，不得随意挑选；2）隐蔽工程应会同监理一起检查，并拍照留底；3）生态格网所使用材料应符合国家现行关于原则规定；4）施工过程中应进行竖向移位监测。5施工质量控制应符合1）生态格网固滨挡墙基本土质、基坑尺寸、高程、位置应符合设计规定。2）固滨笼组拼装工艺、拼装程序应符合本图规定，且表面应无开裂现象。3）固滨笼组几何尺寸抽检应符合固滨笼重要技术参数表规定。3.6涵闸土方回填挖掘机对台背进行土方开挖，开挖底部宽度不不大于3m，满足20t压路机压实，按1:3坡比开挖，满足堤防设计规定，回填适当材料之前，必要先辗压原地面，接近箱涵构造80cm以内部位，必要使用电动夯实机夯实，平面尺寸符合设计规定后进行验收，验收合格再进行回填，回填严格控制厚度，在箱涵外墙上水平间距每15cm高就用油漆涂一条水平线，始终到箱涵顶部，便于台背厚度和台背压实度控制，压实度达到95%以上，接缝处采用泥浆充填，如图所示： 4、施工进度筹划及保证办法4.1施工进度筹划安排本涵闸属于浔江堤防穿堤涵闸，浔江堤防为3级堤防工程，必要保证在枯水期完毕整个涵闸工程，且要考虑新建市政道路工期规定。依照规定节点工期规定，施工进度筹划安排如施工进度筹划横道图。4.2施工进度筹划保证办法（1）积极配合业主进行征地工作。（2）加大劳动力、机械设备投入，并有富余空间，能动就抢工期。（3）做好雨季施工充分准备和施工安全技术办法。5、施工资源配备拟投入本分部工程重要劳动力筹划表序号工种筹划人数1管理人员62测量人员23木工124钢筋工85架子工46电焊工17砼工88石工89电工110机械操作工6 拟投入本分部工程重要机械设备表序号名称单位数量1挖土机台32后八轮台63泵车台14洒水车台15发电机（30kw）台16电焊机（T-5000）台17木工机械套18钢筋机械套19振捣棒台310全站仪台111水准仪台112振动碾（20t）台113蛙式打夯机（2.8KW）台2 6、质量保证体系及保证办法6.1本工程质量目的合格。6.2质量保证体系及保证办法按施工组织设计质量保证体系及保证办法进行贯彻。7、安全保证体系及安全保证办法7.1安全保证体系及安全保证办法按施工组织设计安全保证体系及安全办法进行贯彻。7.2本分部工程重要安全点（1）基坑开挖完毕后采用架管进行全封闭围栏，并竖立警示标志牌，闲杂人员勿接近围栏，注意安全，必要佩戴好安全帽，穿绝缘鞋服。（2）施工用电： 禁止使用花线，不绝缘电线，且所有电线必要架空，离地1.2m以上，不能使用刀闸开关，一律使用漏电开关。（3）现场材料必要有专人看守，同步也提示过往行人，注意安全。（4）基坑土方开挖后八轮拖土，运至弃土场应派专人指挥车辆，注意车辆行人安全，车辆行驶速度控制在20km/h。8、现场平面布置与交通组织办法8.1施工现场平面布置（1）施工现场平面布置如附件1。8.2施工交通组织办法（1）工程施工车辆所有从上渡村到浔江二桥沿江路一端进出工地。（2）施工围挡：矩形箱涵施工工作面道路侧用2.4m高护栏将施工区域围住。（3）道路不能全封闭施工时，涵闸进行二段分期施工。（4）在道路两端、居民出入口醒目位置设立标志和交通提示，提示司机和行人注意，避免交通事故发生。（5）成立保证交畅通通领导小组，由项目经理任组长，质安、技术、现场施工队长任成员，从组织上保证交畅通通无阻。（6）做好现场管理工作，合理安排场地布置。各种施工机械设备停放、工程用料堆码尽量不占用施工道路，以保证施工场地内道路畅通无阻。组织好本单位各种工程车辆，做到不乱停、不乱放、不抢道、不超速；保证不出交通事故，不堵塞交通。9、施工导流9.1 施工导流方案导流建筑物级别为5级，挡水建筑物洪水重现期为5，考虑到每一建筑物施工期较短，故导流原则选用3年一遇设计水位和流量，导流时段为12月5月。枯水期导流（124月）：开工进入枯水期，一方面施工箱涵，在箱涵上下游设立围堰截留，采用基坑两侧挖沟集水到集水井抽排方式进行导流。7.3 导流方式施工导流方式是：箱涵上下游采用全段围堰法导流，车桥冲采用混凝土管改道排水。 7.4 导流建筑物设计围堰设计断面详见广西重要支流黔浔江治理工程平南县城南外堤新埠村至下畲段（C段）设计图7.5 围堰施工围堰土方填筑料重要运用基坑开挖料，采用粘性土填筑。采用1.0m3挖掘机装车、自8t卸汽车运土、推土机平土、压路机压实。袋装土护坡：必要时候采用尼龙土袋护坡。用人工装袋，由胶轮车运至工作面，人工堆砌。围堰拆除：围堰挖除采用0.5m3长臂挖掘机清挖、8t自卸汽车装运。
