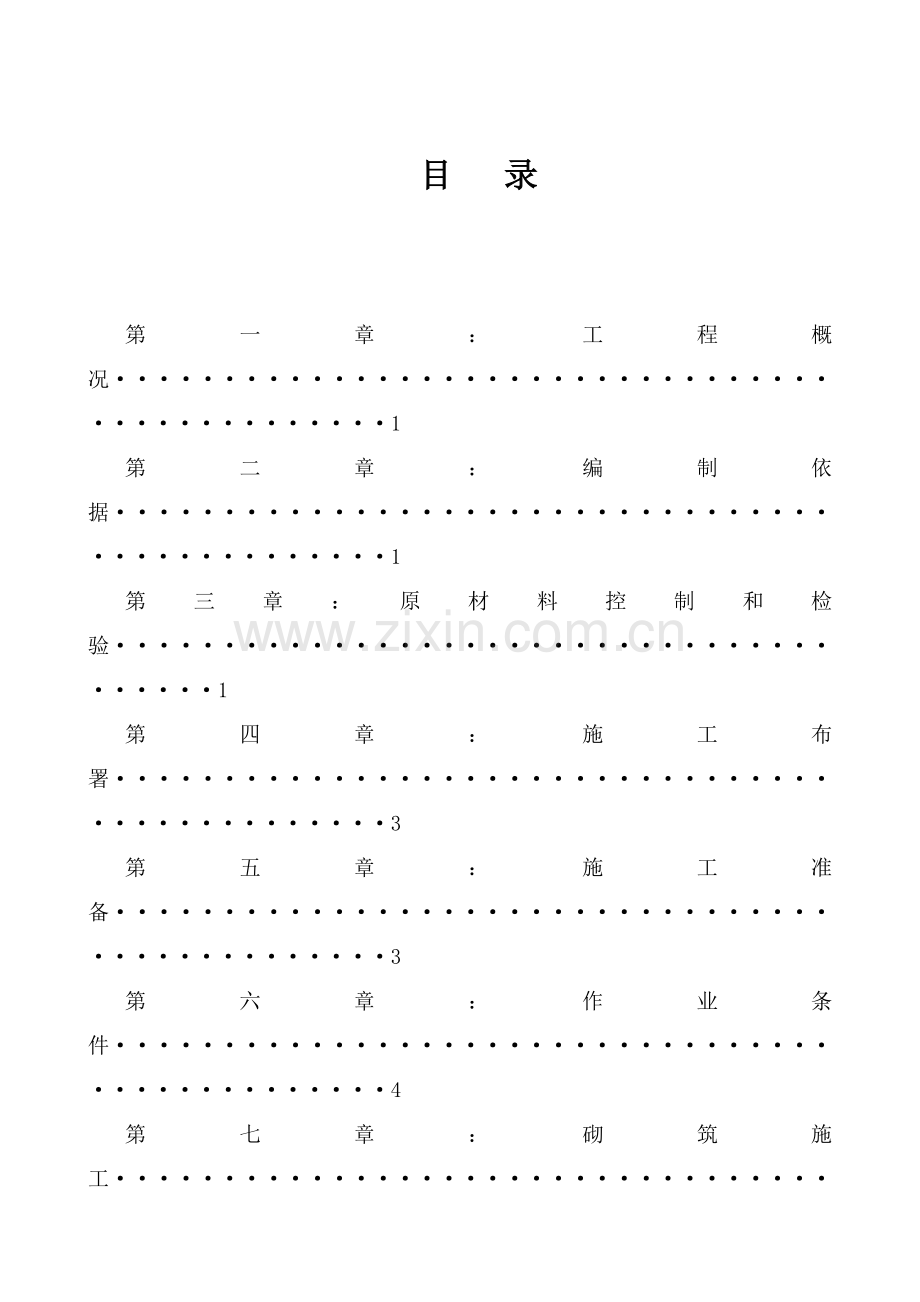

目 录第一章：工程概况1第二章：编制依据1第三章：原材料控制和检验1第四章：施工布署3第五章：施工准备3第六章：作业条件4第七章：砌筑施工4第八章：冬期施工7第九章：注意关键点8第十章：结构方法8第十一章：质量标准9第十二章：文明施工10第十三章：预防和减轻裂缝几项方法10第十四章：水电管线、盒安装施工11第一章 工程概况1、本项目建设地点在三穗县八弓镇新陆大道和广场大道交叉口西南侧，结构类型：剪力墙结构。建筑层数A-5栋为6层、B-1栋为6层，建筑高度A-5栋为21.2m、B-1栋为19.2m，建筑面积A-5为2594.10m2、B-1栋为2996.22m2。2、建筑合理使用年限：50年。3、抗震设防烈度：六度；设计地震分组：第一组。4、建筑耐火等级：二级。5、屋面防水等级：级；防水层耐用年限：。第二章 编制依据本工程建筑施工图、建筑详图、结构施工图；建筑工程施工质量验收统一标准（GB50300-）；砌体工程施工质量验收规范（GB/T50203-）；砌体结构设计规范（GB50003-）；第三章 原材料控制和检验一、材料砌筑分项工程中关键建筑材料技术要求及使用部位分布以下：1.本工程0.000以下采取MU10砼实心砖24011553mm，0.000以上采取MU15砼空心砖。2.砂浆采取0.000以上M5.0混合砂浆或0.000以下M7.5水泥砂浆砌筑。3.拉结筋采取6.5改性环氧树脂植入混凝土中。二、原材料要求1、砌筑砂浆（1）水泥：采取一般硅酸盐水泥32.5级，进场水泥应按品种、标号、出厂日期分别堆放，并保持干燥。（2）砂：采取中砂，拌制前过筛，筛除其中含有草根等杂物，砂含泥量不得超出5%。在搅拌地点设磅秤，砂子按配合比要求用量过称后，倒入搅拌机内（或定量独轮小斗车）。（3）水：拌制用水采取自来水。（4）砌筑砂浆抗压强度应符合设计文件要求，其粘结强度应0.20MPa。（5）砌筑砂浆保水性、流动性、触变性、粘连性和抗垂挂性能应符合相关要求。2、砖（1）检验：砖检验项目按国家标准及出厂合格证进行外观验收，然后现场取样送检。（2）堆放：装卸时，严禁倾斜丢掷，并应堆放整齐。要在进场当晚把砖运至施工楼层，数量按图纸估算，要控制正确。在施工楼层中按各施工段所需数量分别整齐码放(间隔式码放，留有清理散落砂浆通道)于各个施工段待砌墙体边上(和墙体平行，间距在1.21.5m。)堆放现场必需平整。（3）相关检验a1、混凝土实心砖：按每3.5-10万块为一批，不足该数量时，仍按一批计。强度检验样品，从尺寸偏差和外观质量检验合格样品中按随即抽样法抽取，共15块。a2、混凝土空心砖：按每3万块为一批，不足该数量时，仍按一批计。强度检验样品，从尺寸偏差和外观质量检验合格样品中按随即抽样法抽取，共10块。b.砂现场检验批量：产地、规格相同400立方米为一批量，不足400立方米亦为一批量。从料堆上取样应在均匀分布不一样部位，顶部、中部、底部抽取数量大致相同3份砂总量30-50千克。关键检验项目为颗粒级配、含泥量、有害物质含量，表观密度、堆积密度、空隙率、细度模数、泥块含量。c.水泥现场检验批量：同厂家、同品种和标号，数量不超出200吨为一批量。关键检验项目为抗压、抗折、凝结时间、安定性，其它检验项目为细度，有害物含量。取样应有代表性，随机从20个以上不一样部位取等量样品，总量最少取12Kg。出厂日期超出三个月不得使用。d.砌筑砂浆试件留置应按每一楼层、每250m3砌体砂浆、每一个强度等级、每一品种砌筑砂浆、每一台搅拌机应最少检验一次，每次最少制作一组试件（每组6块）。如砌筑强度等级或配合比变更时，还应制作试件。砂浆在施工中取样，应在使用地点砂浆槽、砂浆运输车或搅拌机出料口，最少从三个不一样部位集取。第四章：施工布署一、项目管理目标1、质量目标：争创优质工程。2、安全目标：杜绝重大伤亡和重大设备事故，轻伤事故率控制在5以内，杜绝火灾事故和重大刑事案件。3、文明施工目标：争创安全文明工地。第五章：施工准备一、 技术准备1.组织各部门相关人员认真熟悉审核各方案提供相关图纸资料。参阅相关施工工艺；2.了解材料性能，掌握施工要领，明确施工次序3.组织人员培训，学规范和操作规程，编写好各部分安全、技术交底；4.提供各部位材料计划，安排进场时间。二、 劳动力准备依据本工程施工组织设计和工程各阶段工作量，具体部署。三、 关键机具准备1、机械：砂浆强制式搅拌机3台，砼搅拌机1台。2、工具：夹具、灰斗、铁锹、大、小铲、砖车、手推车、水桶、磅秤、试模、锤、毛扫、卷尺、线坠、靠尺或托线板。第六章 作业条件一、砌筑前按装饰工程要求放好砌体墙身位置线、门窗洞口位置线，验线须符合图纸设计要求，预检合格。二、按砌筑操作需要，依据结构50线，用水平管找好标高；在墙转角处、楼梯间及内墙交接处立好皮数杆。三、砌筑部位灰渣、杂物清除洁净，并浇水湿润。四、垂直运输：采取施工电梯。第七章 砌筑施工一、工艺步骤:清理基层 排砖撂底 立皮数杆 后置拉结钢筋 墙根坎台施工 墙体施工 安装或浇注门窗过梁 浇注砼结构柱 砌筑顶砖。1、制备砂浆：搅拌混合砂浆时，应先将砂、水泥、砂浆王投入，干拌均匀后，再加水搅拌均匀。混合砂浆搅拌时间，自投料完算起不得少于2分钟。拌成后砂浆，其稠度应在70-100mm之间，分层度不应大于20mm，颜色一致。砂浆拌成后和使用时，均应盛入贮灰器。如砂浆出现泌水现象，应在砌筑前要用铁锨或铁抹子等工具人工再次拌合，但不得加水。砂浆随拌随用，拌制好水泥混合砂浆必需在4h内使用完成，水泥砂浆应在2h内用完，不得使用过夜砂浆。2、楼地面弹线：砌体施工前，应将楼层结构面按标高找平，依据砌体图放出第一皮砌体轴线、边线和洞口线。3、砖浇水：砖砌筑时，砖块含水率宜10%-15%。4、砌筑次序：先施工样板间，样板间依据项目部指定楼层砌筑，样板间质量经项目部检验合格再大面积展开施工。5、砌体排列：在砌筑前，应依据工程设计施工图、结合砖块品种、规格，绘制砌体排列图，经审核无误，按图排列砖块。砌块排列上下皮应错缝搭砌，搭砌长度通常为砌块1/2，不得少于1/3。200厚KF空心砖墙组砌方法见附图（200厚空心砖墙组砌示意图）6、砌体就位和校正：砌筑就位应先远后近，先上后下，先外后内；每层开始时，应从转角或定位砌块处开始。应吊砌一皮，校正一皮，皮皮拉线控制砌体标高和墙面平整度。7、盘角：砌筑时先盘角，每次不得超出五层，随盘随吊线，使砖层数、灰缝厚度和皮数杆相符。8、砌砖：砌砖宜采取一铲灰、一块砖、一挤揉“三一”砌筑法，即满铺、满挤操作法。砖要砌得横平竖直，灰缝饱满，不得游丁走缝。每砌五皮左右要用靠尺检验垂直度和平整度，随时纠正偏差，严禁事后凿墙。水平灰缝和竖向灰缝宽度宜为10mm，大于8 mm，也小于12 mm。水平灰缝砂浆饱满度不得小于80%；竖缝宜采取挤浆或加浆方法，使其砂浆饱满，严禁用水冲浆灌缝，不得出现透明缝、瞎缝、假缝，随砌随将舌头灰刮尽。9、留槎：内外墙砌筑必需留斜槎，槎长和高度比不得小于2/3，槎子必需平直、通顺，分段位置在门窗口角处；临时间断处高度差不得超出一部脚手架高度，以下图： 10、预留槽：对预留孔洞及安装穿墙等均应按设计要求砌筑，墙上埋设电线管时，只能垂直埋设，应使用专用镂槽工具。不得水平镂槽，不得用锤斧剃凿。埋好后用水冲去粉末，再用1：2.5水泥砂浆填实。11、封顶：砌到靠近上层梁、板底时，最少须隔七日，待下部砌体变形稳定后，用斜砖顶砌挤紧，砖倾斜度为60度左右，砂浆应饱满。12、混凝土预制块预埋：窗框、塑钢门框、钢门框固定支座处混凝土块预埋件为现场预制素混凝土块，尺寸同墙厚，数量由门窗安装具体设计图纸决定，且埋设高度应正确。13、墙体拉结筋：砌筑墙体拉结筋采取环氧树脂植入。二、砌筑施工技术要求：1、砌体底部处理：在空心砖墙底部应用实心粘土砖砌筑，其高度宜大于200mm。2、砼实心砖和砼空心砖转角处和交接处应同时砌筑，对不能同时砌筑又必需留置临时间断处，应砌成斜槎。砼空心砖墙砌筑时不得留斜槎或直槎，中途停歇时，将墙顶砌平。在转角处、交接处，空心砖和一般砖和一般砖或多孔砖同时砌筑。3、天天砌筑停砌后最高一皮砖因其自重太轻而轻易造成和砂浆胶结不充足而产生裂缝，应在停砌时最高一皮砖上以一皮浮砖压顶，第二天继续砌筑时再将其取走。4、现浇混凝土养护浇水时，不能长时间流淌，避免发生砌体浸泡现象。 三、结构要求：1、结构柱：结构柱位置：见结构总说明第七条，这里不再说明。必需先砌墙，后浇结构柱。2、结构柱结构要求 2.1、结构柱浇筑砼前，必需将砌体留槎部位和模板浇水湿润，将模板内落地灰、砖渣和其它杂物清理洁净，并在结合面注入适量和结构柱砼相同水泥砂浆。振捣时，应避免触碰墙体，严禁经过墙体传震。2.2、设置在砌体水平灰缝中钢筋锚固长度大于50d，且其水平或垂直弯折段长度大于20d和150mm；钢筋搭接长度大于55d。结构柱尺寸许可偏差项次项目许可偏差（mm）检验方法1柱中心线位置10用经纬仪检验和尺检验2柱层间错位8用经纬仪检验和尺检验3柱垂直度每层10用2m托线板检验全高10m15用经纬仪检验和尺检验10m20四、砌块墙体施工技术操作要求：1、砌体干法施工操作关键点：（1）在砌筑墙体时，砌体和立柱、梁底交接部位基面，应用钢丝刷清理洁净，并优先确保这一部位竖向灰缝达成饱浆粘结要求，以确保砌体和结构构件有效粘结；（2）砌筑填充墙砌体时，先把和立柱交接砌块砌筑上墙，并优先确保和立柱交接部位竖向灰缝达成饱浆和有效粘结；第八章：冬期施工一、冬期砌体施工关键点： 1、当室外日平均气温连续5d稳定低于5时（当日最低气温低于0），砌体工程采取冬期施工方法。2、拌制砂浆用砂，不得含有冰块和大于10mm冻结块；砌体用砖或其它块材不得遭水浸冻。3、冬期施工砂浆试块留置，除应按常温要求要求外，尚应增留不少于1组和砌体同条件养护试块，测试检验28d强度。4、一般砖、多孔砖和空心砖在气温高于0条件下砌筑时，应浇水湿润。在气温低于、等于0条件下砌筑时，可不浇水，但必需增大砂浆稠度。5、配筋砌体不得采取掺盐砂浆法施工。第九章：注意关键点一、门窗过梁现场预制，利用C20现场搅拌砼；砼强度达成75方可使用，配筋按设计图纸选择要求。二、如需移动已砌筑好砖块，应清除原有砂浆，重铺新砂浆砌筑。三、砌体每日砌筑高度应控制在1.8m或一步脚手架高度；每砌完一层楼后，应校核墙体轴线尺寸和标高。不在许可范围内轴线和标高偏差，应在楼板上给予纠正。四、在砌筑过程中，应采取“原浆随砌随收缝法”，先勾水平缝，后勾竖直缝。灰缝和砌块面要平整、密实，不得出现丢缝、瞎缝、开裂和粘结不牢等现象。五、墙顶和梁拉结、结构柱设置、圈梁设置按各区结构设计总说明施工。六、按砌体皮数制作皮数杆，并立于墙两端及拐角处及交接处竖立，两相对皮数杆之间拉准线。七、在墙顶、结构柱和门窗洞口处局部应用一般实心砖不视为混砌。八、砌块转角处，应隔皮纵横墙砌块相互搭砌。砌块T字交接处，应使横墙砌块隔皮端面露头。第十章：结构方法一、柱和填充墙交接处，沿高度每隔500mm用26mm钢筋和柱拉接，钢筋进入墙内长度，按设计要求大于墙长1/5，且大于700mm。二、混凝土带钢筋采取环氧树脂和柱、墙连接，浇筑砼前，清除模板内垃圾。浇筑时，采取3mm振捣棒在拐角处、棱角处、和柱、剪力墙连接处等部位充足振捣，确保拆模后无胀模无麻面、空洞、漏筋等现象发生，浇筑完成后擦除砖面上渗漏砼浆水。三、安装预制好砼过梁时，要求其标高、位置及型号必需正确，坐灰饱满，在支座处先浇水23遍，铺1：2.5水泥砂浆，如坐灰厚度超出2cm时要用细石混凝土铺垫，过梁安装时两端支撑点长度应一致。四、部分必需现浇筑砼过梁时，过梁配筋应锚入相邻柱剪力墙内设计要求。五、施工洞口上要用现浇或预制过梁，严禁直接使用钢筋作过梁。六、在水电埋管位置，通常先配管再砌筑。第十一章：质量标准一、使用砖技术性能、强度、品种必需符合设计要求，并有出厂合格证，要求试验项目必需符合标准。二、砂浆品种、强度必需达成设计要求，按要求制作试块，试压强度不得低于设计强度。三、砌筑错缝应符合要求，不得出现竖向通缝，压缝尺寸应达成标准要求。四、墙体灰缝饱满，砌块平顺，不得出现破槎、松动。五、拉结钢筋、规格、根数、设置间距、设置位置、长度应符合前面所述内容要求。六、砖墙尺寸、位置许可偏差和检验方法见下表：项次项目许可偏差（mm）检验1轴线位移10用尺复查2楼面标高15用水准仪复查3垂直度5用2m托线板检验4表面平整度8用2m直尺和楔形塞尺5水平灰缝平直度（连续5皮砖累计）10用尺量检验7水平灰缝厚度（连续10皮砖累计）8用尺量或和皮数杆比较8门窗洞口高、宽（后塞口）5用尺检验9外墙上、下窗口偏移20用经纬仪或吊线检验第十二章：文明施工一、成品保护：1、砌体上设备槽孔以预留为主，因漏埋或未预留时，应采取方法，不因剔凿而损坏砌体完整性。 2、拆除施工架子时，注意保护墙体及门窗洞口角。3、手推车在行进过程中，不得碰撞墙体。4、有施工人员经过门洞要做护角。二、环境保护1、墙根、小车运料通道落地砂浆要立即清理，回收利用。2、要做到工完场清，每一施工段施工完成后，清理浮渣、破损砌块，脚手架拆除等，为下道工序做准备。3、依据图纸、排砖图正确计算所需砌块规格、需用量，按施工部位摆放砌块，避免无序摆放带来二次倒运。三、安全方法1、脚手架上堆砖高度不得超出3皮砖，同一脚手板上操作人员不得超出两人。2、运砖车辆两车前后距离平道上大于2米，坡道上大于10米；装砖时要先取高处后取低处，预防垛倒砸人。3、不准在墙顶或架子上修改砌块，以免震动墙体影响质量或石块掉下伤人。4、对稳定性差窗间墙等部位应加临时稳定支撑，以确保其稳定性。5、在砌体上不宜吊挂重物，也不宜作为其它施工临时设备、支撑支撑点。6、搅拌机搭棚，预防灰尘，水泥做封闭式库房，做临时门。第十三章：预防和减轻裂缝几项方法施工中应严格控制质量管理，提升砌体施工质量，并采取对应防墙体裂缝方法。1、抹灰前，将填充墙片和柱、墙顶和顶梁接缝处应用400宽密目钢丝网片覆盖固定，方可施工抹灰面层。2、在纵横墙交接处设置水平拉结筋26，各段墙内长为700mm。第十四章：水电管线、盒安装施工因为空心砖块易碎，规范要求：洞口、管道、沟槽和预埋件等部位应在砌筑时预留或预埋，严禁在砌好墙上剔凿。1、开关、插座盒设置位置用C25砼或1：2水泥砂浆填实。2、卫生设备安装及以后二次装修等洞口可使用电钻成孔，不许可剔凿墙体。 黔东南州建筑工程总企业 年 月 日去企业要：周光椽、龙跃明安全考评证复印件 要施工员周德乐、质检员：石方、材料员：杨莉 身份证复印件盖章帮杨小平要盛世嘉园节能验收评定汇报。去监理企业要总监注册章。
