合肥市医院经典建筑调研研究报告.docx

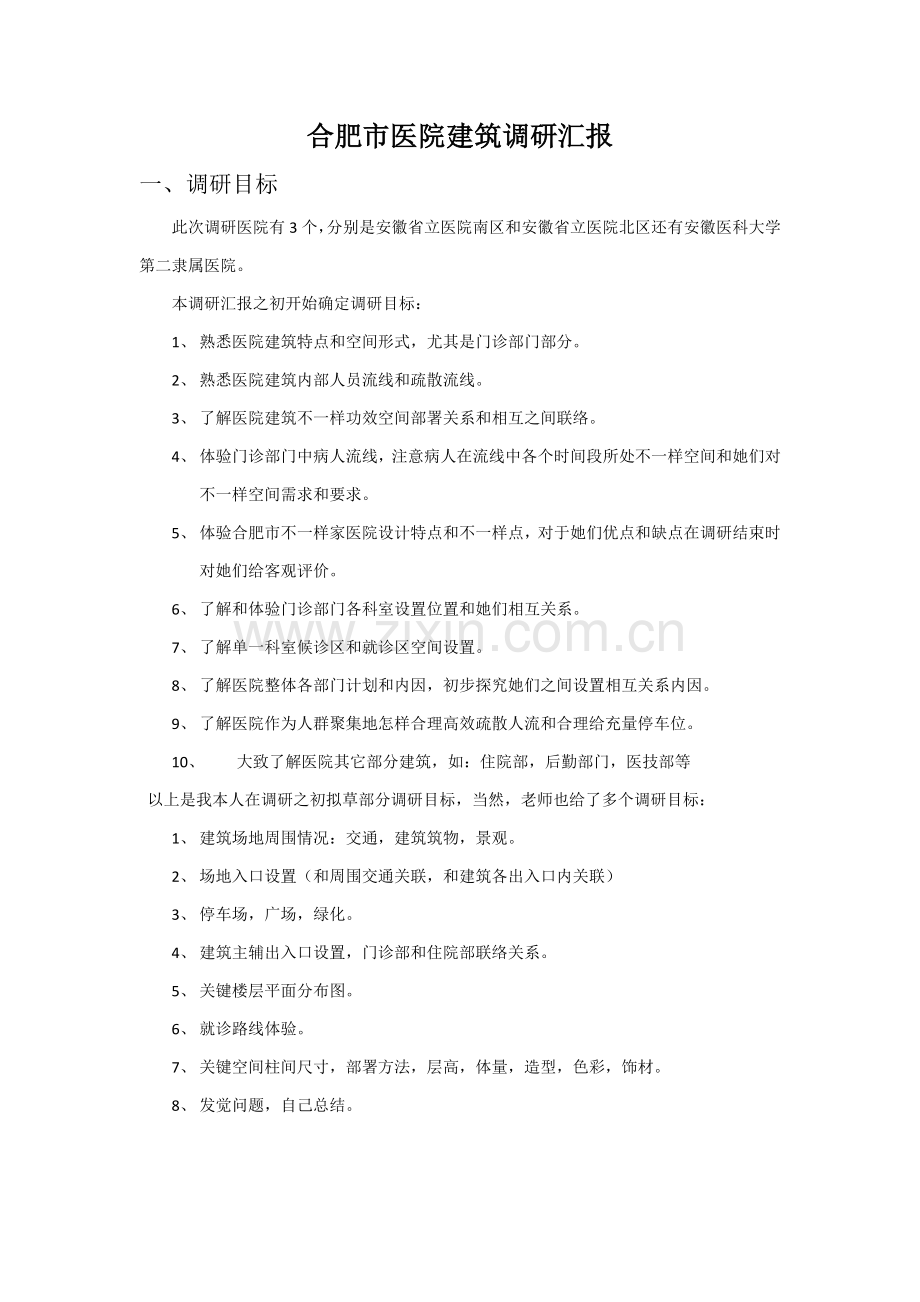

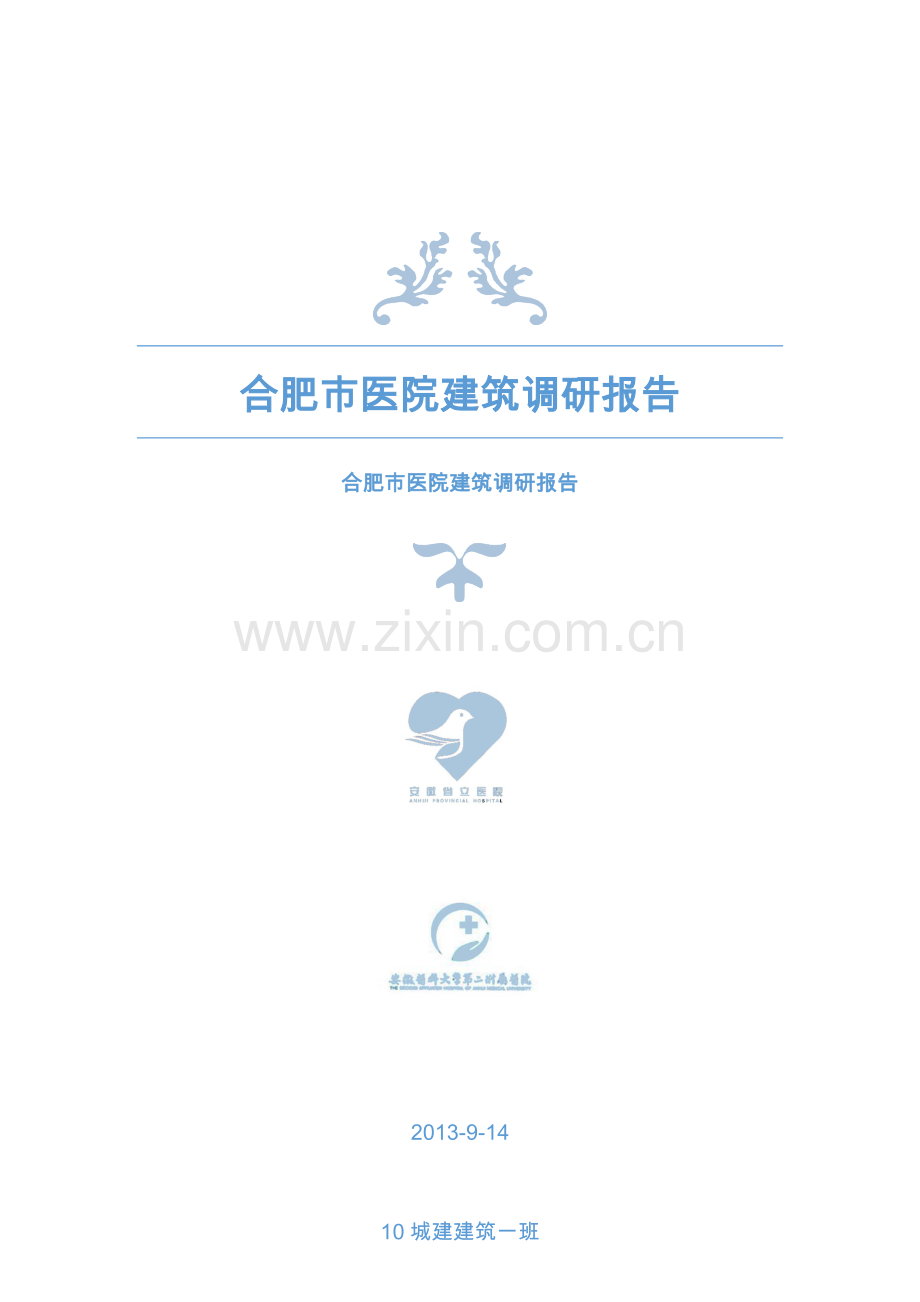

合肥市医院建筑调研报告合肥市医院建筑调研报告2013-9-14 10城建建筑一班合肥市医院建筑调研汇报一、调研目标此次调研医院有3个，分别是安徽省立医院南区和安徽省立医院北区还有安徽医科大学第二隶属医院。本调研汇报之初开始确定调研目标：1、 熟悉医院建筑特点和空间形式，尤其是门诊部门部分。2、 熟悉医院建筑内部人员流线和疏散流线。3、 了解医院建筑不一样功效空间部署关系和相互之间联络。4、 体验门诊部门中病人流线，注意病人在流线中各个时间段所处不一样空间和她们对不一样空间需求和要求。5、 体验合肥市不一样家医院设计特点和不一样点，对于她们优点和缺点在调研结束时对她们给客观评价。6、 了解和体验门诊部门各科室设置位置和她们相互关系。7、 了解单一科室候诊区和就诊区空间设置。8、 了解医院整体各部门计划和内因，初步探究她们之间设置相互关系内因。9、 了解医院作为人群聚集地怎样合理高效疏散人流和合理给充量停车位。10、 大致了解医院其它部分建筑，如：住院部，后勤部门，医技部等 以上是我本人在调研之初拟草部分调研目标，当然，老师也给了多个调研目标：1、 建筑场地周围情况：交通，建筑筑物，景观。2、 场地入口设置（和周围交通关联，和建筑各出入口内关联）3、 停车场，广场，绿化。4、 建筑主辅出入口设置，门诊部和住院部联络关系。5、 关键楼层平面分布图。6、 就诊路线体验。7、 关键空间柱间尺寸，部署方法，层高，体量，造型，色彩，饰材。8、 发觉问题，自己总结。 二、实地调研（1）安医二附院安医二附院作为新建医院，在现代技术条件下和设计团体合作下在各方面在我个人看来全部是比较成熟和适应该代人就诊条件一所医院，作为综合性三级医院，现在拥有床位1200张。占地190.68亩，总建筑面积约17万m2，拥有1000个泊车位超大停车场。但就在停车这首先面就做比较突出。当然在任何方面设计也是基础面面俱到，在人群流线方面不管在人群流线便捷性还是在不一样人群分流上面全部做比很好，在空间体量上和整体建筑体量上该医院整体平面图街巷式布局在街巷左端是门诊部门，硕大门诊中间被切去小体量长方体使被分割成等体量长方提，确保了各诊室通风和光照要求既而使病人和医生在良好空间下进行医疗就诊活动，街巷右边最东端是长条而且独立行政楼，中间楼层有连梁和门诊和住院部相连，这么既确保了行政人员独立性和建筑在平面上良好布局外有确保了和其它部分之间联络。中间架起几根粗大立柱又能够和门诊部门连成一片，有利于形成含有气魄医院前门，而且门诊部门和行政部门不一样前立面过分能够是医院大前门立面丰富。行政楼分别用连廊和左边门诊楼和后面住院部相连，这么方便管理人员随时能够抵达医院各个部分进行事物管理和医院方针传达。作为大型综合医院，前广场无疑使众多人流交汇点，不仅如此还是多种机动车交汇点，所以医院前广场疏散作用无疑是第一级人流疏散地，前广场包含机动车行驶道路区和部分机动车地面停车区还有些人员活动区，在机动车部分要组织好机动车进入医院后快速分流和停靠。图，在安医二附院前广场我们能够看到机动车进口大门被细分为两个小出入口，这么进出车辆流线不会发生干扰，也便于进出车辆管理。左边为进入口，右边为出口，在进口两端路线机动车能够快速停泊在大门两侧绿化停车位上，或快速进入广场外围路线进入到医院地下停车库，安医附二院地下停车库庞大，设有三个机动车入口，能够有效满足综合大医院停车需要和快速疏通车辆。而且在地下停车场中心位置和边缘位置设置众多楼梯出口和电梯通向地面门诊部、行政部和住院部。在地下停车场还设有众多提醒路线标志，这么能够给患者或就诊人员带来指导性。在地下停车场被划分为轿车私家车类和摩托电瓶车类两块区域，这么有利于管理。 在前广场临近门诊口左手方向设置急诊和传染科路线指示牌，人群深入在广场医院分流。在安医二院平面图中我们能够看到医院有两个入口，分别是南边主入口和西边次入口，主入口面对门诊和行政区疗区，次入口面对急诊。在平面图中我们同时能够注意到医院三大部分被中间医院街相连使她们联络紧密，中间其它部分用连廊链接。门诊部在医院街左边，行政部在医院右边，行政部后面是住院部，住院部分南北楼，中间夹着是放射检验科楼作为为全院使用医技楼，当然医技楼比较矮，预防了遮挡后面北楼光照。从中我们能够看到安医二附院很好使各个部门之间联络紧密方便，流线也做到了合理化。在医院街一层门面对着医院街大多是开设着便民超市或医院里面需要部分商品和店面，方便医院里面患者购置生活用具，在医院街大立柱字啊面还设置有些许座椅供前来就诊人员中途休息。在门诊楼中平面图我们能够看到中间挖去了一个大致量作为天井，里面配上游戏座椅和摇椅，这么设计即给和了门诊楼充足采光，避免了门诊楼大致块过余闷长造成里面诊室和部分候诊区成为灰空间，同时这么一块休息区域也能够给来到医院患者合适休息放松好去处，可谓是一举两得设计。安逸二附院在门诊楼设计上面重视了患者流线便捷和清楚、候诊区环境和医院流线人性化指示性等方面设计。整个门诊部门是一个巨大4层长方体，不过在增加了临近医院街一边入口处大天井大厅和后面活动天井区域，减去还有西面各诊科区域之间体量一下子就是整个就诊楼通透起来，不管在采光还是通风全部比通常医院建筑好，唯独在门诊中部可能次之，不过医院在这个区域设置基础是输液大厅和挂号收费地方，对于采光和通风要求不是很高，这么就是各个人群各需所需地方。在大厅入口地面上有各个不一样部门路线方向指示针，这一设计很好给第一次来医院患者显著指示，有利于缓解患者担心盲目标心情，在一层医院大厅左边就是儿科，这么人群在大厅就被再次分流。在医院大厅入口处右边有一个二十四小时便民自助服务银行，这么使前来就诊人员假如被开药方价格超出自己携带金额能够在自助取款机上取款。在儿科科室设计上，设计者为儿童年纪考虑，为消除儿童就医恐惧感，不管在墙、地面、楼顶全部设计了比较儿童元素，采取了比较色彩艳丽多种粉刷颜料，在墙壁上还挂了部分动漫大画。甚至在靠墙位置放置了一个儿童在游乐园常常玩耍滑梯。这么设计和设置使儿童在步入这么环境当中消除就诊担心感和不配合时有很大帮助。在安医二附院美容整容中心我们优惠看到另外一个景象，绚烂楼顶设计，光洁闪亮墙壁，还有候诊厅摆放多个休闲座椅，使人进入仿佛是一个高级美容所或化妆品店。由此我们科一看到，安医二附院在不一样诊室面对不一样人群会设计出不一样室内装潢布局和格调。很显然这么设计会愈加适应该代就诊形式，从以前担心看病状态慢慢向休闲和舒适状态转变。在就诊楼中，每一个门诊科室单独使用一个长方体体块，这么使她们之间相互不干扰也预防窜科现象发生。每一个门诊科室拥有单独候诊厅咨询 台，这么设计大大给门诊大厅缓解了人群聚集压力，同时也为患者避免了嘈杂环境。在每科门诊科室链接走廊处设置卫生间和消防楼梯，设置在这个方位是卫生间和消防楼梯位置很显著，不管是在就诊人员上厕所方面还是在立即疏散人流方面全部提升了效率。医院住院部显长长长方体坐落在医院东方位置，长端面对南向，含有良好朝向，在住院部平面图中哦我们能够看到，左端为电梯和消防疏散楼梯，下端全部不是是住院部病房，中间是护士站或医用电梯，后端为医生多种办公和药品存放房间，这么把最好朝向留给了患者，很好为患者康复提供了条件。咨询台放在了中间方便给患者咨询，又使护士在中间加强患者以医生联络,在患者碰到紧急情况时候能够快速经过中间咨询台护士第一时间将医生带到患者病房处进行就诊和抢救，确保患者生命安全得到立即诊疗。安医附二院调研总结：优点：1、 该医院在平面布局时候重视各部门之间不一样联络关系给了合适科学建筑分布，使她们之间该有联络程度得到很好实施，在患者就诊者其它活动中能够将流线缩短，大大加强了患者就诊效率和办事效率。2、 在总体计划中，该医院比较重视大量人群聚集处疏导，同时注意到综合性医院机动车停靠位要求需求庞大，所以将门诊部和住院部还有行政部地面以下全部作为机动车停靠位，为该医院提供了1000多停靠位，很好处理了停车问题。而且停车场多处设置通往地面各个部分楼梯和电梯，这么能够让各钟人群在停车后能够快速通往自己所需地方。3、 将住院部放在中心位置，方便和门诊联络和行政管理人员联络，两个医院部中间放置医技部能够很好为住院患者立即检测病情情况，而且将检测路线左端到最低。这么既方便患者就诊和检测液方便行政人员对医院住院部综合管理。4、 门诊楼多处镂空设置大面积天井和庭院，和医院街顶上采取大面积钢架玻璃屋顶，是整个庞大医院建筑不在沉闷，而是显得透亮宽大明亮。这么良好光环境有利于患者就诊和等候期间心情舒畅。5、 该医院四处彰显人性化设计，不管是儿科科室部署成儿童耳朵乐园还是美容整形科室部署成高级休闲美容所，还有门诊天井处设置成休闲绿草软质铺地。这些设计使医院从医疗机器形象转变为温馨场所，是就诊患者心理消除疾病就诊担心感有着主动作用。6、 各个部门分而不散，连而不闷。每个部门全部得到了良好光照和朝向。尤其是住院部病房。行政部分也是很敞亮，为职员办公提供了很好环境，在顶层7、 置了职员活动健身房和瑜伽练习室。丰富了职员在闲暇时生活，同时也锻炼了职员们体魄从而能愈加好为患者们进行服务。 缺点：安医附二院基础上没有什么缺点，假如非要提话我只能根据高要求提两点吧1、 在门诊通向住院部电梯间是我看到有些许家眷就在里面直接在地面打卧铺睡觉，一看就是有家住病重在医院或近期手术需要长时间照料，我想伴随时代发展，医院设计要求更高，应该为这些病人设置专用家眷休息室。2、 在医院东面是大片景观园林用地，我发觉里面小路设置很不合理，从卫星地图上也能够看得出，该设计入口地方没有设置，不该设置路口地方偏偏设置个主入口，不过那个主入口几乎是没有些人从那进 过。里面小环境营造比较失败，里面基础上没有什么人在里面休息。里面植物配置也不怎么好，缺乏高大能够形成阴凉地树种。 (二)省立医院安南区 安徽省立医院就坐落在我们学校对面，随意调研起来比较方便，该医院东临合作化路，南邻天鹅湖路，西临金大郢，北临南二环主干道。为缓解医院就诊门口堵塞情况，医院未在主干道南二环开设入口，而而避开车流高峰流线南二环处于支路金大郢开设医院主出入口，此路基础上通车流全部是进出医院车辆，所以此路段基础上是医院专用路段，这么很好利用了这么一个路段，同时也避免了大医院门前拥堵情况。医院次出入口设置在天鹅湖路，对于这么车流不是很多二级线路上能够直接开设出入口了。 从该医院地理位置和卫星图上面能够看出该医院用地面积很担心。所以医院基础上是一个大整体设计，高层住院部设计加上多层门诊、医技、行政部分设计。因为体量硕大，所以该医院在打体量门诊部分设置了两个长方形庭院以改善就诊环境。不过在医技和行政部分却没有很好设计出这么天井，有也只有局部正方形体院，对于专题沉闷根本没有得到很好处理，所以造成行政部分大量空间闷塞，就算有大型通风系统不过对于过大形体所造成闷塞后果没有得到良好处理。这么情况也发生在中部医技部分和中间药方等部分地方。不仅如此，也是因为体量过于庞大，造成多层部分功效繁多，不得不造成流线复杂。其中囊括了门诊、医技、餐饮、行政等很多功效。这么不得不让就诊患者有时候摸不到头脑，就连我们在调研时候有时候全部会迷糊了方向不知身处于哪里。该医院楼将大量幼稚空间给了门诊和住院楼，不过因为体量庞大而且没有设计好体量减除和合适增加天井、庭院等，造成其它功效空间严重采光不足，阴暗终究不见天日。这么取舍也是无奈之举。不过在设计上并不是没有处理方案。 从这张平面图我们能够很清楚看出来医院行政部和医技部分全部是出于该建筑中心位置，自然采光和通风全部差了很多。假如能够在该位置多设置多个天井或小庭院，我想这回大大改善这一位置环境。 （三）省立医院北区 该医院在市中心黄金位置，用地在设计之初时候就已经很担心，伴随经济发展和对医疗容量增加不得不使北区扩建，不过旁边扩建基地毕竟有限，而且在计划之初时候没有预料到需要这么大扩建面积，所以最近几十年北区不停在扩建在扩建，这么也是这个医院带来了最大诟病！那就是各个区域之间联络很分散。东一个门诊西一个急诊，而且门诊和住院部之间相隔着一天道路，这么严重给患者带来不便。又因为用地极其担心和对医疗容量高要求造成新建起来门诊部门显著给人感觉就是拥挤狭小，众多候诊区被迫和电梯候梯厅设置在一起，公用厕所狭小不堪，过道可能也是掐着最小宽度设计。这么空间给患者感觉可想而知，狭小和拥挤还有不高楼层全部使患者心境受到影响。三、总结这多个医院跑下来我还是感觉安医附二院在整体设计上毫无认为是绝正确胜出者，综合分数是其它医院不能及，我认为医院设计关键点和规范它全部恰到好处把握住了，而且在细节上也很人性周到，当然也有些许缺点不过已经很不错了，其它医院我看了，要么就是像省立医院北区，因为历史原因当初计划没有考虑到未来发展需要最终扩建东一个西一个，造成流线过长不方便，各部门联络欠缺，有还需要跨街道，而且因为在扩建是用地主动担心造成新建门诊过于狭小拥挤，很多功效能够显著看出是硬挤进去。要么就是像省立医院南区用地担心造成体型过于整体不知道去掉中间体块造成管理部分空间大面积昏暗空间和封闭空间，需要大功率通风系统和照明，对节能反面欠缺，不过即使这么也不能根本改善这么不利条件，设计者应该在设计之初就应该考虑到这么问题采取科学合理设计来避免这么空间产生才是最为根本处理措施。 四、调研给我们立即设计启示1、经过实地医院建筑调研我们切身感受到了医院建筑在总体上面关系，门诊需和医技楼、住院楼联络紧密，这么能够方便患者在最短时间和旅程情况下抵达需要地方，避免患者过多奔波和劳累。2、在医院门诊前应该设计足够场地和条理清楚车流和人流指示牌，将车流和人流立即有效进行分流。3、门诊应该设置在主入口处，急诊和儿科需要和门诊进行分别设置，急诊能够设置在门诊旁边或次入口处。4、在医院用地宽松情况下应该医疗区个部分设计成“分而不散，合而不闷”既是一个大整体，又是单独存在。这么设计在不失去各个部分联络同时又能够得到良好通风和光照。在医院用地担心时候，医院应该在大整体上合理挖去小体量；设置些天井或庭院，这么就会将大致量医院综合体变透亮和宽大。5、医院作为人群集聚地机动车数量肯定庞大，大型医院应该设置足够地下停车场为为数众多机动车得到充裕停靠场所。在地下停车场设计中更应该设计好地下停车场通向地面各个地方出口位置，位置设置好能够有效缩短人员抵达目标地路线步骤。6、在医院总体计划中应该含有长远眼光，应该留有合理发展用地，不然等到不得已需要扩建时候就会变很被动，扩建基地可能远离原来医院基地，造成门诊和住院部和其它部门隔街现象。这么会给交通带来压力同时对于患者也存在安全隐患。7、在医院空间朝向设计中，应该把住院部朝向放在首位，其次是门诊部候诊区域。这么取舍是建立在以患者为中心设计思想中，为患者营造良好就诊环境和住院环境，这么对于患者康复无疑使主动条件。8、在医院设计中重视人性化设计，具体能够在医院设置众多就诊和住院等路线指示性路牌等，在面对不一样人群就诊科室能够因不一样人群特点而设计符合不一样人群格调候诊区域。9、在住院部应该为重病需要陪护患者设置家眷陪同休息室，这么避免部分家住住在电梯侯梯厅情况出现。10、在设计患者就诊路线时候应该本着便捷，和其它人群如医护人员流线不交叉，不窜科等基础标准实施设计。
