电线电缆敷设综合标准施工专业方案.doc

新建山西大同采煤沉陷区国家优异光伏示范基地左云县东周窑5万千瓦项目

电缆敷设施工方案

诺斯曼能源科技（北京）
施工单位（章）
4 月

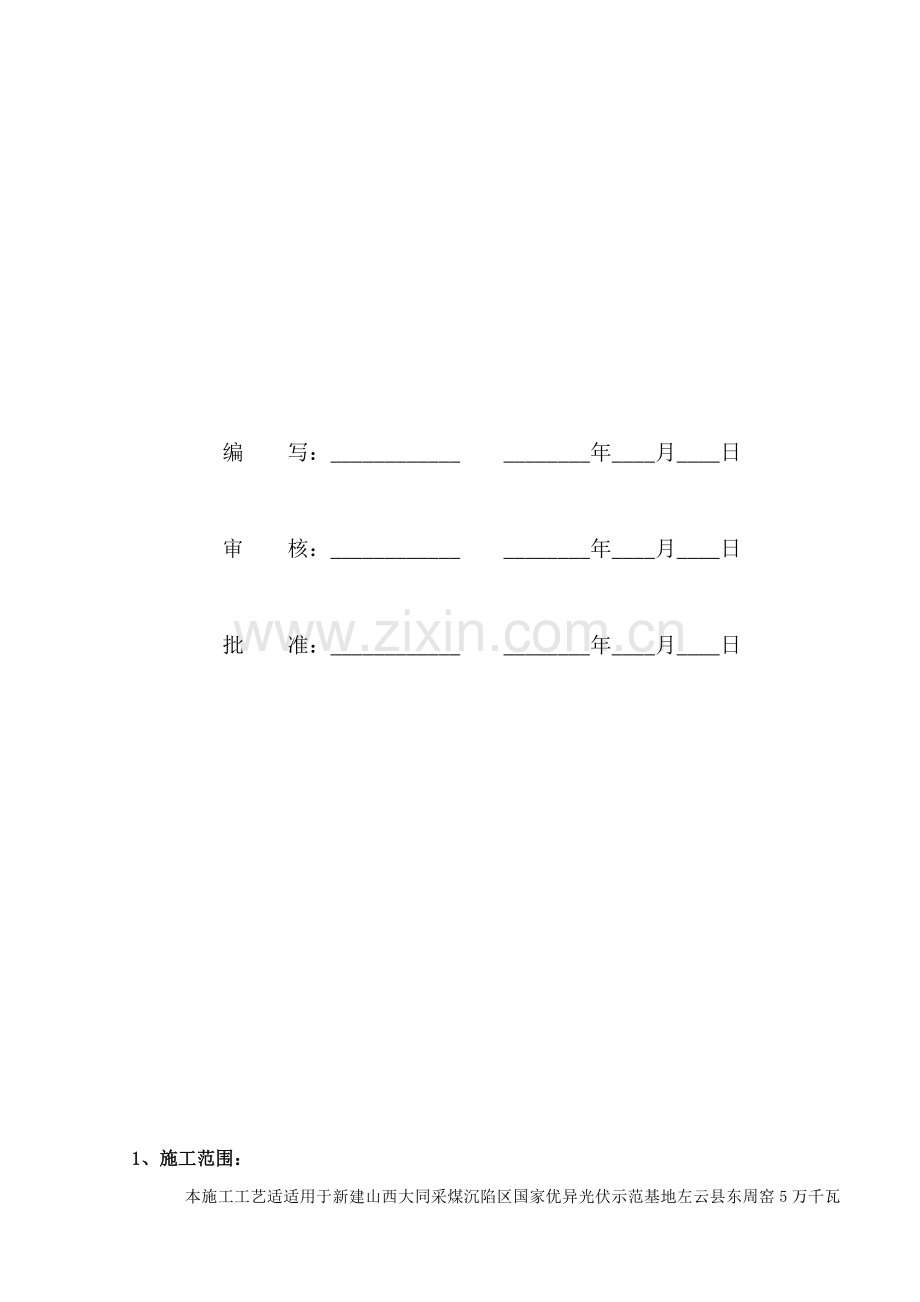

编 写：____________ ________年____月____日

审 核：____________ ________年____月____日

批 准：____________ ________年____月____日

1、施工范围：
本施工工艺适适用于新建山西大同采煤沉陷区国家优异光伏示范基地左云县东周窑5万千瓦项目电缆敷设。
2、编制依据：
2.1 工程图纸
2.2《电气装置安装工程质量检验及评定规程》DL/T 5161-
2.3《电气装置安装工程电缆线路施工及验收规范》（GB50217－）
2.4《电气装置安装工程接地装置施工及验收规范》（GB50217-）
2.5《电力建设安全健康和环境管理工作要求》国家电网工[]168号
2.6《电力建设安全工作规程》DL5009.1-
2.7《工程建设标准强制性条文》（电力工程部分）
3、施工准备：
3．1技术准备：
3．1．1施工图准备：
A. 电缆支架部署：
认真审阅图纸，结合现场实际情况，将设计不合理地方立即提出来。电缆敷设工艺好坏，和电缆部署是否合理，有很大关系。假如通道不合理，势必造成敷设混乱，交叉多，甚至堵死通道，致使电缆敷设无法正常进行
电缆敷设前，电缆桥架层间防火隔板应按设计进行安装，并经检验验收合格后，方可进行电缆敷设。
B. 电缆敷设图
仔细查看，确定设备位置，查看电缆最好路径，确保正确、到位，并查看电缆管是否有漏埋，或型号和电缆是否匹配。并对图纸和现场、尤其是其它专业配合时出现问题，立即反应，并应有书面见证材料。
C. 电缆清册及节点图
认真校对清册中每根电缆，必需时，要进行现场实际测量。
3．1．2技术资料准备：
对施工图纸中设计问题，立即以设计变更单及工程联络单形式反馈到施工第一线，尤其是设计接口问题尤应引发注意。
3．1．3编制敷设计划：
根据网络节点，认真编制电缆敷设计划，首先要满足一条线路并网发电，将电缆敷设计划通盘考虑。在电缆敷设前，把电缆清册在通道中每一批电缆重新排序，确定出合理、无交叉路径。
3. 1. 4查对电缆到货情况：
要求对仓库到货电缆认真盘点，查对电缆型号、规格、长度是否和设计一致，对部分长电缆要认真检验，查对其长度是否和材料 计划一样，出现问题要立即提出，以免延误工期。
对电缆外观检验，查看是否有损伤，分析能否使用，不能用要立即提出，避免造成无须要返工。
3．1．5排列出整批电缆敷设次序。
3．1．6正式电缆牌按要求内容统一书写，在要求部位正确悬挂。
3．2施工机械及安全防护用具：
名称
配置数量
型号
盘尺
1把
50米
安全防护用具
各1套/人
安全帽、安全带、工作服、手套、防护镜
吊车
1台
25T
3．3人员准备：
人员
配置人数
姓名
人员要求
责任人
1
冯春祥
熟悉相关作业步骤
质检员
1
许加琦
熟悉相关作业步骤
安全员
1
赵自峰
熟悉相关作业步骤
技术员
2
赵明
熟悉相关作业步骤
工人
视情况而定
---
经过安全培训考试合格
3．3．1全部参与敷设人员，必需熟悉现场，并进行岗前培训，持证上岗。
3．3．2施工人员依据敷设电缆长短、电缆型号，数量等，通常需要10-60人。
3．3．3全部敷设人员必需服从指挥，统一信号，严禁自作主张乱拉、乱放电缆，在关键地段设专员负责。
3．3．4参与人员必需含有电缆敷设基础常识，掌握质量要求。
3．4材料准备：
将所需消耗性材料，提前将计划报到项目部里，统一采购，包含临时绑扎用铁丝、线芯、电缆牌、记号笔、塑料带、医用白胶布、透明胶布等。
3．5熟悉通道：
根据敷设计划，敷设前依据打印出电缆敷设清单，会同相关责任人，将电缆走向、拐弯处、所在层数、里外位置等进行具体交底，对每一根电缆路径做到心中有数，确保敷设进度和质量。
3. 6 电缆盘标识：
根据电缆敷设清单将所需电缆到仓库清点，并做好绝缘检验，合格后做标识，等候下一步运输。
4、施工工序
4．1施工步骤：
4．1．1严格根据上述施工技术准备要求，对所标识电缆盘再次确定其规格、型号、数量、绝缘无误后，方可进行运输。
4. 1. 2 电缆运输方法：
4．1．2．1电缆盘重量不得超出汽车、吊车载重，并配置专业起重人员指挥、操作。
4．1．2．2装卸运输电缆盘时，应有预防电缆盘在车上滚动方法，盘上电缆应固定好。
4．1．2．3卸车时不可由车上直接推到地面，以免电缆受损，滚动时应顺着电缆绕紧方向滚动。
4．1．2．4电缆盘所堆放场所应平坦，不得堵占通道，而且堆放整齐。
4．1．3将施工人员合理地分配到电缆通道上，把电缆清单分发给关键节点责任人员。并在每一根电缆敷设前经过对讲机再次交底。
4．1．4敷设电缆时，电缆盘应架设牢靠平稳，盘边缘和地面距离不得小于100mm，同时应指定专员看护电缆盘，预防倾倒或摩擦，并交底调盘次序。
4．1．5电缆头应指派有经验电缆工牵引，电缆应从盘上方引出，引出端头铠装如有松动，则应绑紧。
4．1．6敷设时，必需听从统一信号、统一指挥，指挥信号要明确。
4．1．7指定专员在电缆起止点处负责书写并固定临时电缆牌。电缆盘一定要书写清楚、绑扎牢靠，并按要求装设在首未端及竖井出入口处。
4．1．8指定有实际经验电缆工站在关键转弯处，转弯处人员应注意电缆转弯弧度，使电缆弯曲半径符合下列要求，并排列一致。
电缆弯曲半径要求以下：
电缆形式
多芯
单芯
无钢铠护套
10D
10D
有钢铠护套
20D
20D
聚氯乙烯绝缘力缆
10D
20D
交联聚乙烯绝缘力缆
15D
20D
控制电缆
10D
/
4．1．9电缆到位后，再次确定一直端位置是否正确，看备用长度是否留够，确定无误后，方可专员锯断。
4．1．10电缆锯断后，应从电缆尾端向首端进行绑扎，控制电缆统一采取黑绑线绑扎，动力电缆采取尼龙扎带绑扎，绑扎缠绕方向应一顺。对于直径大电缆在拐弯处可先用铁丝绑扎，待应力消除后，再用尼龙扎带统一绑扎。并查对电缆敷设长度和设计长度之间是否有偏差。
4．1．11对于潮湿场所，排列完成后，将电缆做临时封堵。
4．1．12全部电缆敷设完成，应回收剩下电缆，做好文明施工。
4.2 施工工序步骤图：
技术准备

敷设场地准备及电缆盘运输

人员分工交底

电缆架设

电缆牵引

电缆绑扎

留长、锯断、封头

清理现场

5、控制点
5 .1 电缆敷设施工前，电缆桥架、沟道内施工工项目完成并经相关单位验收合格。
5 .2 对照设计电缆清册和相关设计变更单、图纸会审纪要等技术文件，选择符合设计型号规格电缆敷设，不得私自改动电缆型号和规格。
5. 3 电缆到货及敷设前应按摄影关技术要求进行电缆外观和绝缘电阻测量检验。
5 .4 立即绑扎固定已经敷设电缆，立即挂牌
5. 5 电缆应分层敷设，对照电缆敷设节点图，选择合理、便捷路径。
5. 6 电缆线路路径等敷设统计应立即整理，制造厂提供出厂技术文件应妥善保管存放。
6、工艺质量标准及验收等级
6. 1 工艺质量标准
生产厂房内及隧道、沟道内电缆敷设
工序
检验项目
性质
质量标准
检验方法及器具
敷设前检验
电
缆
型号、电压及规格

按设计要求
对照图纸检验
外观检验

无机械损伤渗油
观察检验
绝缘检验
关键
良好
用兆欧表检验
敷设路径

按设计要求
对照图纸检验
敷设温度

按GB50217-要求
对照规范检验
端头密封
油纸绝缘电力电缆

铅封密实，无渗油
观察检验
交联聚乙烯电缆

可靠严密
充油电缆

按GB50217-要求
对照规范检验
电缆敷设
油纸电缆敷设位差
关键
按GB50217-要求
对照规范检验电缆敷设统计
电缆弯曲半径
关键
用样板检验
和热力设备、管道之间净距
平行敷设
关键
≥1米，不宜敷设于热力管道上方
用尺检验
交叉敷设

≥0.5米
和保温层之间净距
平行敷设
关键
≥0.5米
交叉敷设

≥0.2米
电缆
排列
外观检验

排列整齐，弯度一致，少交叉
观察检验
交流单芯电缆排列方法

按设计要求
电缆标志牌
装设位置

电缆终端、电缆中间接头处
按GB50168-中5.1.19条要求
标志
关键
按GB50217-要求
对照电缆敷设清册检验
固定

挂装牢靠
用手板动检验
规格

一致
观察检验
电缆固定
电缆支持点间距离

按GB50217-要求
用手检验
水平敷设
关键
电缆首末端及转弯出、接头两端
观察检验
超出45倾斜敷设
关键
电缆每个支持点
夹具型式

按设计要求
对照图纸检验
交流单芯电缆固定夹具

夹具无铁件组成闭合回路
观察检验
裸铅（铅）套电缆固定处保护

软衬垫齐全、可靠
电缆固定强度

牢靠
用手板动检验
敷设后检验
电缆外观检验
关键
无机械损伤和渗油
观察检验
电缆孔洞处理

电缆沟、隧道、竖井、建筑物及盘〔柜〕电缆出入口封闭良好
6.2验收等级
全厂电缆属于二级验收
7、安全技术方法
7.1装卸运输电缆盘时，应有预防电缆盘在车上滚动方法，盘上电缆头应固定好，电缆盘严禁从车上直接推下，滚动电缆盘地面应平整，破损电缆盘不能滚动。
7.2敷设电缆前，将沟道内清理洁净，做到无杂物、积水,并有足够安全照明，安全电压为12V。
7.3 敷设电缆时，电缆盘应架设牢靠平稳。
7.4 敷设电缆应有专员指挥统一行动，并有明确联络信号，不得在无指挥信号下任意牵引。
7.5 在高处敷设电缆时，应有高处作业方法，必需时应搭设脚手架，并经安监部门检验后方可使用，严禁攀登电缆架或吊架，高处作业人员正确佩戴安全带。
7.6 进入带电区域敷设电缆时，应取得运行单位同意，认真办理工作票，采取安全方法，并设监护人，将有经验人员安排在带电区域工作，无关人员严禁触及带电设备。
7.7 敷设电缆时，临时打开孔洞应设遮拦或标志，完工后立即封闭，施工人员进入电缆夹层或电缆沟内必需戴好安全帽。
7.8 电缆经过孔洞、管子或楼板时，两侧必需设监护人，入口侧应预防电缆挤伤或手被带入孔内，出口侧人员不得站在正面接引，拐弯处施工人员应站在电缆外侧敷设电缆。
7.9 施工人员不得在电缆上攀吊或行走。
7.10 电缆穿入带电盘内时，盘上必需专员接引，严防电缆触及带电部位。
8、环境卫生控制及预防
8.1严禁随地大小便或其它方法污染场地和建筑。
8.2多种施工垃圾、废料及生活垃圾应堆放到指定场所。
