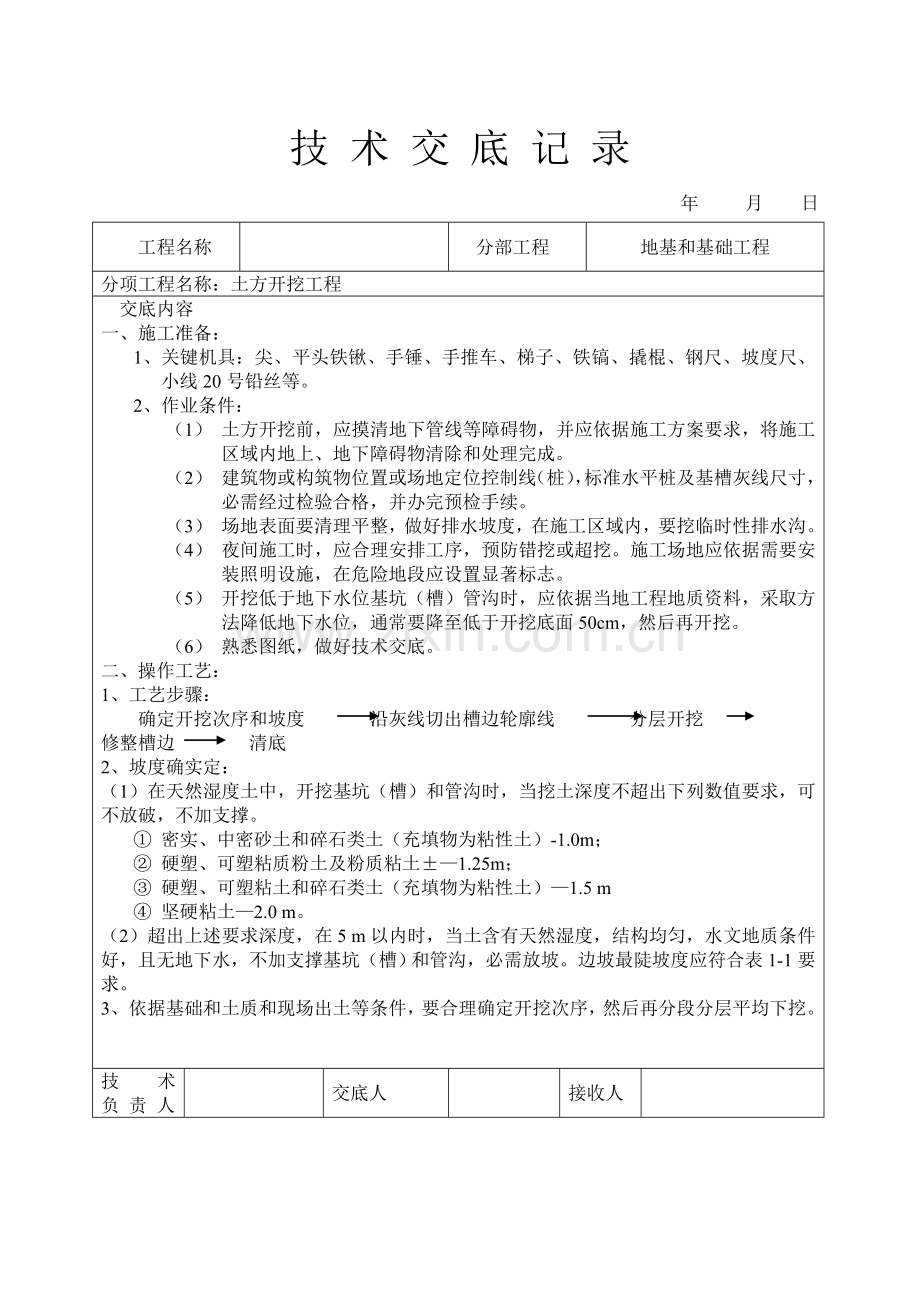

技 术 交 底 记 录
年 月 日
工程名称
分部工程
地基和基础工程
分项工程名称：土方开挖工程
交底内容
一、施工准备：
1、 关键机具：尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线20号铅丝等。
2、 作业条件：
（1） 土方开挖前，应摸清地下管线等障碍物，并应依据施工方案要求，将施工区域内地上、地下障碍物清除和处理完成。
（2） 建筑物或构筑物位置或场地定位控制线（桩），标准水平桩及基槽灰线尺寸，必需经过检验合格，并办完预检手续。
（3） 场地表面要清理平整，做好排水坡度，在施工区域内，要挖临时性排水沟。
（4） 夜间施工时，应合理安排工序，预防错挖或超挖。施工场地应依据需要安装照明设施，在危险地段应设置显著标志。
（5） 开挖低于地下水位基坑（槽）管沟时，应依据当地工程地质资料，采取方法降低地下水位，通常要降至低于开挖底面50cm，然后再开挖。
（6） 熟悉图纸，做好技术交底。
二、操作工艺：
1、 工艺步骤：
确定开挖次序和坡度 沿灰线切出槽边轮廓线 分层开挖
修整槽边 清底
2、 坡度确实定：
（1）在天然湿度土中，开挖基坑（槽）和管沟时，当挖土深度不超出下列数值要求，可不放破，不加支撑。
① 密实、中密砂土和碎石类土（充填物为粘性土）-1.0m；
② 硬塑、可塑粘质粉土及粉质粘土±—1.25m；
③ 硬塑、可塑粘土和碎石类土（充填物为粘性土）—1.5 m
④ 坚硬粘土—2.0 m。
（2）超出上述要求深度，在5 m以内时，当土含有天然湿度，结构均匀，水文地质条件好，且无地下水，不加支撑基坑（槽）和管沟，必需放坡。边坡最陡坡度应符合表1-1要求。
3、 依据基础和土质和现场出土等条件，要合理确定开挖次序，然后再分段分层平均下挖。
技术
负 责 人
交底人
接收人

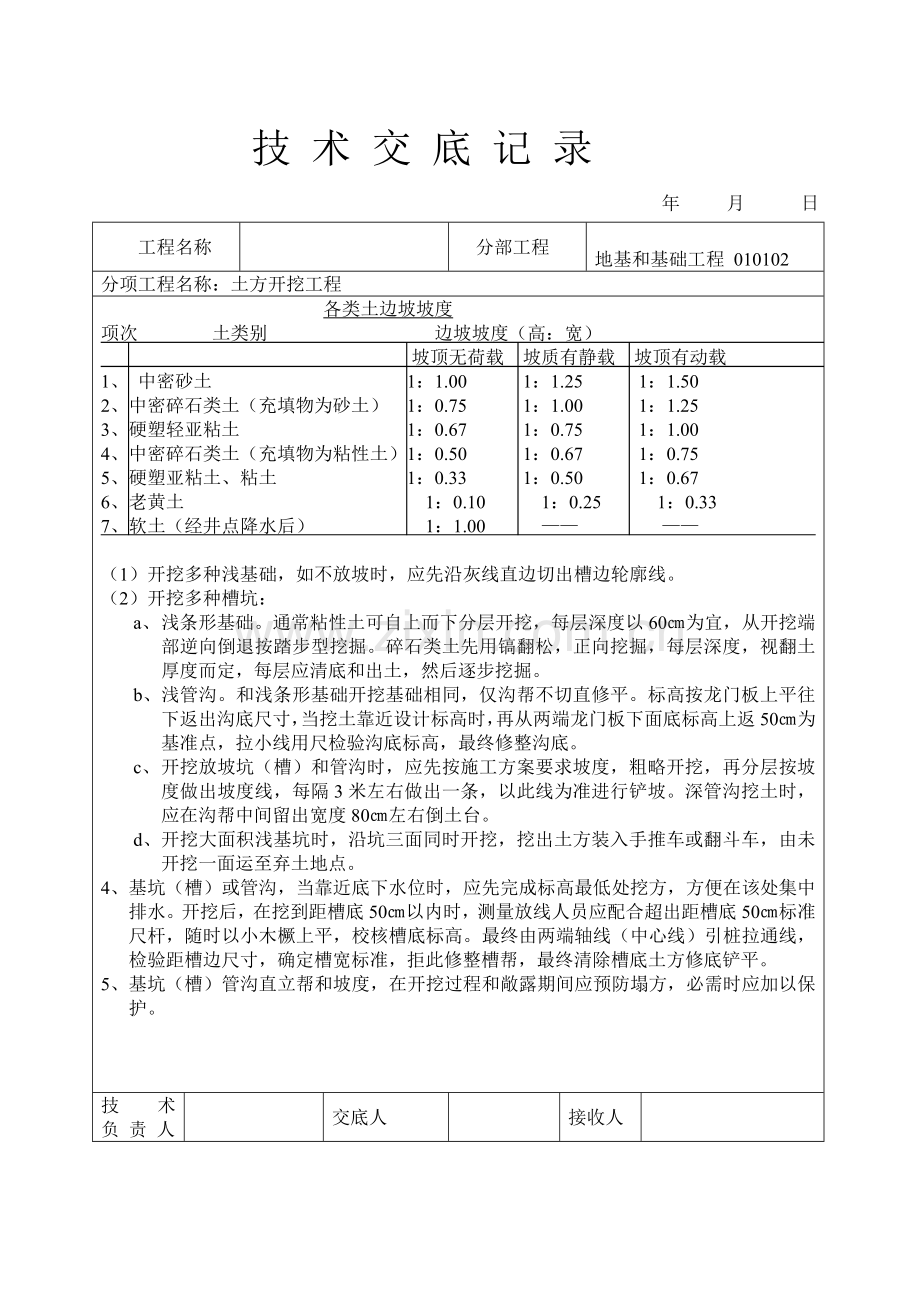

技 术 交 底 记 录
年 月 日
工程名称
分部工程
地基和基础工程 010102
分项工程名称：土方开挖工程
各类土边坡坡度
项次 土类别 边坡坡度（高：宽）
坡顶无荷载 坡质有静载 坡顶有动载
1、 中密砂土 1：1.00 1：1.25 1：1.50
2、中密碎石类土（充填物为砂土） 1：0.75 1：1.00 1：1.25
3、硬塑轻亚粘土 1：0.67 1：0.75 1：1.00
4、中密碎石类土（充填物为粘性土）1：0.50 1：0.67 1：0.75
5、硬塑亚粘土、粘土 1：0.33 1：0.50 1：0.67
6、老黄土 1：0.10 1：0.25 1：0.33
7、软土（经井点降水后） 1：1.00 —— ——
（1）开挖多种浅基础，如不放坡时，应先沿灰线直边切出槽边轮廓线。
（2）开挖多种槽坑：
a、 浅条形基础。通常粘性土可自上而下分层开挖，每层深度以60㎝为宜，从开挖端部逆向倒退按踏步型挖掘。碎石类土先用镐翻松，正向挖掘，每层深度，视翻土厚度而定，每层应清底和出土，然后逐步挖掘。
b、 浅管沟。和浅条形基础开挖基础相同，仅沟帮不切直修平。标高按龙门板上平往下返出沟底尺寸，当挖土靠近设计标高时，再从两端龙门板下面底标高上返50㎝为基准点，拉小线用尺检验沟底标高，最终修整沟底。
c、 开挖放坡坑（槽）和管沟时，应先按施工方案要求坡度，粗略开挖，再分层按坡度做出坡度线，每隔3米左右做出一条，以此线为准进行铲坡。深管沟挖土时，应在沟帮中间留出宽度80㎝左右倒土台。
d、 开挖大面积浅基坑时，沿坑三面同时开挖，挖出土方装入手推车或翻斗车，由未开挖一面运至弃土地点。
4、 基坑（槽）或管沟，当靠近底下水位时，应先完成标高最低处挖方，方便在该处集中排水。开挖后，在挖到距槽底50㎝以内时，测量放线人员应配合超出距槽底50㎝标准尺杆，随时以小木橛上平，校核槽底标高。最终由两端轴线（中心线）引桩拉通线，检验距槽边尺寸，确定槽宽标准，拒此修整槽帮，最终清除槽底土方修底铲平。
5、 基坑（槽）管沟直立帮和坡度，在开挖过程和敞露期间应预防塌方，必需时应加以保护。
技术
负 责 人
交底人
接收人
技 术 交 底 记 录
年 月 日
工程名称
分部工程
地基和基础工程 010103
分项工程名称：土方开挖工程
交底内容
在开挖槽边弃土时，应确保边坡和直立帮稳定。当土质良好时，抛于槽边土方（或材料）应距槽（沟）边缘0.8米以外，高度不宜超出1.5米。在柱基周围、墙基或围墙一侧，不得堆土过高。
6、 开挖基坑（槽）土方，在场地有条件堆放时，一定留足回填需用好土，多出土方应一次运至弃土处，避免二次搬运。
7、 土方开挖通常不宜在雨季进行。不然工作面不宜过大。应分段、逐片分期完成。
雨季开挖基坑（槽）或管沟时，应注意边坡稳定。必需时可合适放缓边坡或 设置支撑。同时应在坑（槽）外侧围以土提或开挖水沟，预防地面水流入。施工时，应加强对边坡、支撑、土堤等检验。
8、 土方开挖不宜在冬期施工。如必需在冬期施工时，其施工方法应按冬施方案进行。
采取预防冻结法开挖土方时，可在冻结前用保温材料覆盖或将表层土翻耕耙松，其翻耕深度应依据当地气候条件确定，通常大于0.3米。
开挖基坑（槽）或管沟时，必需预防基础下基土遭受冻结。如基坑（槽）开挖完成后，有较长停歇时间，应在基底标高以上预留合适厚度松土，或用其它保温材料覆盖，地基不得受冻。如遇开挖土方引发邻近（构筑物）地基和基础暴露时，应采取防冻方法，以防产生冻结破坏。
三、质量标准：
1、确保项目：
（1） 柱基、基坑、基槽和管沟土质必需符合设计要求，并严禁扰动。
（2） 许可偏差项目，见表1—2。
基坑、管沟外形尺寸许可偏差 表1—2
项次 项目 许可偏差（㎜） 检验方法
1、 标高 +10 -50 用水准仪检验
2、 长度、宽度 -0 用经纬仪、拉线和尺量检验
3、 边坡偏陡 不许可 观察或用坡度尺检验
四、成品保护
1、对定位标准桩、轴线引桩、标准水准点、龙门板等，挖运土时不得碰撞，也不得坐在龙门板上休息。并应常常测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求。定位标准桩和标准水准点，也应定时复测检验是否正确。
2、土方开挖时，应预防邻近已经有建筑物或构筑物、道路、管线等发生下沉或变
形。必需时，和设计单位或建设单位协商采取防护方法，并在施工中进行沉降和位移观察。
技术
负 责 人
交底人
接收人
技 术 交 底 记 录
年 月 日
工程名称
分部工程
地基和基础工程 010104
分项工程名称：土方开挖工程
交底内容
3、 施工中如发觉有文物或古墓等，应妥善保护，并应立即报请当地相关部门处理后，方可继续施工。如发觉有测量用永久性标桩或地质、地震部门设置长久观察点等，应加以保护。在敷设地上或底下管道、电缆地段进行土方施工时，应事先取得相关管理部门书面同意，施工中应采取方法，以防损坏管线。
五、应注意质量问题
1、基地超挖：开挖基坑（槽）或管沟均不得超出基底标高。如部分地方超挖时，其处理方法应取得设计单位同意，不得私自处理。
2、 土地域桩基挖土应预防桩基位移：在密集群桩上开挖基坑时，应在打桩完成后，间隔一段时间，再对称挖土；在密集桩周围开挖基坑（槽）时应事先确定桩基位移方法。
3、 底为保护：基坑（槽）开挖后应尽可能降低对基土扰动。如基础不能立即施工时，可在基底标高以上留出0.3米厚土层，待做基础时再挖掉。
4、 施工次序不合理：土方开挖宜先从低处进行，分层分段依次开挖，形成一定坡度，以利排水。
5、 开挖尺寸不足：基坑（槽）或管沟底部开挖宽度，除结构宽度外，应依据施工需要增加工作面宽度。如排水设施、支撑结构所需宽度，在开挖前均应考虑。
6、 基坑（槽）或管沟边坡不直不平，基底不平：应加强检验，随挖随修，并要认真验收。
技术
负 责 人
交底人
接收人
技 术 交 底 记 录
年 月 日
工程名称
分部工程
地基和基础工程
分项工程名称：机械土方开挖工程
交底内容
一、施工准备：
1、关键机具：
（1） 挖土机械有：挖土机、推土机、铲运机、自卸汽车等。
（2） 通常机含有：铁锹（尖、平头两种）、手推车、小白线或20号铅丝和钢卷尺和坡度尺等。
2、作业条件：
（1） 土方开挖前，应依据施工方案要求，将施工区域内地下、地上障碍物清除和处理完成。
（2） 建筑物或构筑物位置或场地定位控制线（桩）、标准水平桩及开槽灰线尺寸，必需经过检验合格；并办完预检手续。
（3） 夜间施工时，应有足够照明设施；在危险地段应设置显著标志，并要合理安排开挖次序，预防错挖或超挖。
（4） 开挖有地下水位基坑槽、管沟时，应依据当地工程地质资料，采取方法降低地下水位。通常要降至开挖面以下0.5米，然后才能开挖。
（5） 施工机械进入现场所经过道路、桥梁和卸车设施等，应实现经过检验必需时要进行加固或加宽准备工作。
（6） 选择土方机械，应依据施工区域地形和作业条件、土类别和厚度、总工程量和工期综合考虑，以能发挥施工机械效率来确定，编好施工方案。
（7） 施工区域运行路线部署，应依据作业区域工程大小、机械性能、运距和地形起伏等情况加以确定。
（8） 在机械施工无法作业部位和修整边坡坡度、清理槽底等，均应配置人工进行。
（9） 熟悉图纸，做好技术交底。
二、操作工艺
1、工艺步骤：
确定开挖次序和坡度 分段分层平均下挖 修边和清底
2、坡度确实定：
（1） 在天然湿度土中，开挖基础坑（槽）、管沟时，当挖土深度不超出下列数值要求时，可不放坡，不加支撑。
A、 密实、中密砂土和碎石类土（充填物为砂土）—1.0米
B、 硬塑、可塑粘质粉土及粉质粘土—1.25米。
C、 硬塑、可塑粘土和碎石类土（充填物为粘性土）—1.5米。
技术
负 责 人
交底人
接收人
技 术 交 底 记 录
年 月 日
工程名称
分部工程
地基和基础工程
分项工程名称：机械土方开挖工程
交底内容
（2）超出上述要求深度，在5米以内时，当土含有天然湿度、结构均匀、水文地质条件好，且无地下水，不加支撑基坑（槽）和管沟，必需放坡。边坡最陡坡度应符合表1—3要求。
各类土边坡坡度 表1—3
项次 土类别 边坡坡度（高：宽）
坡顶无荷载 坡顶有静载 坡顶有动载
1、中密砂石 1：1.00 1：1.25 1：1.50
2、中密碎石类土（充填物为砂土） 1：0.75 1：1.00 1：1.25
3、硬塑轻亚粘土 1：0.67 1：0.75 1：1.00
4、中密碎石类土（充填物为粘性土）1：0.50 1：0.67 1：0.75
5、硬塑亚粘土、粘土 1：0.33 1：0.50 1：0.67
6、老黄土 1：0.10 1：0.25 1：0.33
7、软土（经井点降水后） 1：1.00 —— ——
(3)、使用时间较长临时性挖方边坡坡度，应依据工程地质和边坡高度，结合当地同类土体稳定坡度值确定。如地质条件好，土（岩）质较均匀，高度在10米以内临时性挖方边坡坡度应按表1—4确定：
各类土挖方边坡坡度
项次 土类别 边坡坡度（高：宽）
1、 砂土（不包含细砂、粉砂） 1：1.25～1：1.15
2、 通常粘性土 坚硬 1：0.75～1：1.00
硬塑 1：1.0 ～1：1.25
3、 碎石类土 充填坚硬、 1：0.5 ～1：1.00
4、 充填砂土 1：1.00～1：1.50
(4)、挖方经过不一样类别土（岩）层或深度超出10米时，其边坡可做成折线形或
台阶形。
(5)、城市挖方因临近建筑物限制，而采取炉坡桩时，能够不放坡，但要有护坡桩施工方案。
3、开挖基坑（槽）或管沟时，应合理确定开挖次序、路线及开挖深度。
（1）、采取推土机开挖大型基坑（槽）时，通常应从两端或顶端开始（纵向）把土推向中部或顶端，临时堆积，然后再横向将土离基坑（槽）两侧。
（2）、采取铲运机开挖，但每层中心线地段应比两边稍高部分，以防积水。
技术
负 责 人
交底人
接收人
技 术 交 底 记 录
年 月 日
工程名称
分部工程
地基和基础工程
分项工程名称：机械土方开挖工程
交底内容
（3） 铲、拉铲挖土机开挖基坑（槽）或管沟时，其施工方法有两种：
1）端头挖土法：挖土机从基坑（槽）或管沟端头以倒退行驶方法进行开挖。
自卸汽车配置在挖土机两侧装运土。
2）侧向挖土法：挖土机一面沿着基坑（槽）或管沟一侧移动，自卸汽车配置
在挖土机两侧装运土。
（4）、挖土机沿挖方边缘移动时，机械距离边坡上缘宽度不得小于基坑或管沟深度1/2。如挖土深度超出5米时，应按专业性施工方案来确定。
1）在开挖过程中，应随时检验槽壁和边坡状态。深度大于1.5米时，依据土质改变情况，应做好基坑（槽）或管沟支撑准备，以防坍陷。
2）开挖基坑（槽）和管沟，不得挖至设计标高以下，如不能正确地挖至设计基底标高时可在设计标高以上暂留一层土不挖,方便在抄平后，由人工挖出。
暂留土层：通常铲运机、推土机挖土时，为20㎝左右；挖土机用反铲、正铲和拉铲挖土时，为30㎝左右为宜。
3）在机械施工挖不到土方，应配合人工随时进行挖掘，并用手推车把土运到机械挖到地方，方便立即用机械挖走。
（5）、修帮和清底。在距槽底设计标高50㎝槽帮处，抄出水平线，钉上小木橛，然后用人工将暂留土层挖走。同时由两端轴线（中心线）引桩拉通线（用小线或铅丝），检验距槽边尺寸，确定槽宽标准，以此休整槽边。最终清除槽底土方。
1） 槽底修理铲平后，进行质量检验验收。
2） 开挖基坑（槽）土方，在场地有条件堆放时，一定留足回填需用好土；多出土方，应一次运走，避免二次搬运。
（6）、雨、冬期施工：
1） 土方开挖通常不宜在雨季进行，不然工作面不宜过大，应逐段、逐片分期完成。
2） 雨期施工在开挖基坑（槽）或管沟时，应注意边坡稳定。必需时可合适放缓边坡，或设置支撑。同时应在坑（槽）外侧围以土堤或开挖水沟，预防地面水流入。常常对边坡、支撑、土堤进行检验，发觉问题要立即处理。
3） 土方开挖不宜在冬期施工。如必需在冬期施工时，其施工方法应按冬期施工方案进行。
4） 采取预防冻结法开挖土方时，可在冻结以前，用保温材料覆盖或将表层土翻耕耙松，其翻耕深度应依据当地气温条件确定。通常大于30㎝。
技术
负 责 人
交底人
接收人
技 术 交 底 记 录
年 月 日
工程名称
分部工程
地基和基础工程
分项工程名称： 机械土方开挖工程
交底内容：
（5） 基坑（槽）或管沟时，必需预防基础下基土受冻。应在基底标高以上预留合适厚度松土。或用其它保温材料覆盖。如遇开挖土方引发邻近建筑物或构筑物地基和基础暴露时，应采取防冻方法，以防产生冻结破坏。
三、质量标准
1、确保项目：
1） 柱基、基坑、基槽、管沟和场地基土土质必需符合设计要求，应严禁扰动。
2） 许可偏差项目，见表1-5。
土方工程挖方和场地平整许可偏差值 表1-5
序号 项目 许可偏差（㎜） 检验方法
1、 表面标高 +0，-50 用水准仪检验
2、 长度、宽度 —0 用经纬仪、拉线和尺量检验
3、 边坡偏陡 不许可 观察或用坡度尺检验
四、成品保护
1） 对定位标准桩、轴线引桩、标准水准点、龙门板等，挖运土时不得撞碰，也不得在龙门板上休息。并应常常测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求。定位标准桩和标准水准点也应定时复测和检验是否正确。
2） 土方开挖时，应预防邻近建筑物或构筑物道路、管线等发生下沉和变形。必需时应和设计单位或建设单位协商，采取防护方法，并在施工中进行沉降或位移观察。
3） 施工中如发觉有文物或古墓等，应妥善保护，并应立即报请当地相关部门处理，方可继续施工。如发觉有测量用永久性标桩地质、地震部门设置长久观察点等，应加以保护。在敷设有地上或地下管线、电缆地段进行土方施工时，应事先取得相关管理部门书面同意，施工中应采取方法，以预防损坏管线，造成严重事故。
五、应注意质量问题
1、基底超挖：开挖基坑（槽）管沟不得超出基低标高。如部分地方超挖时，其处理方法应取得设计单位同意，不得私自处理。
2、基底为保护：基坑（槽）开挖后应尽可能降低对基土扰动。如遇基础不能立即施工时，可在基底标高以上预留30㎝土层不挖，待做基础时再挖。
3、施工次序不合理：应严格按施工方案要求施工次序进行土方开挖施工，应注意宜先从底处开挖，分层、分段依次进行形成一定坡度，以利排水。
技术
负 责 人
交底人
接收人
技 术 交 底 记 录
年 月 日
工程名称
分部工程
地基和基础工程
分项工程名称：机械土方开挖工程
交底内容
4、施工机械下沉：施工时必需了解土质和地下水位情况。推土机、铲运机通常需要在地下水位0.5米以上推铲土；挖土机通常需要在底下水位0.8米以上挖土，以防机械自重下沉。怔产挖土机挖方台阶高度，不得超出最大挖掘高度1.2倍。
5、开挖尺寸不足，边坡过陡：基坑（槽）管沟底部开挖宽度和坡度，除应考虑结构尺寸要求外，应依据施工需要增加工作面宽度，如排水设施，支撑结构等所需宽度。
技术
负 责 人
交底人
接收人
技 术 交 底 记 录
年 月 日
工程名称
分部工程
基础工程 010301
分项工程名称： 灰土地基工程
交底内容：
一、施工准备：
1、 材料及关键机具：
1）土：宜优先采取基槽中挖出土，但不得含有有机杂物，使用前应先过筛，其粒径大于15㎜。含水量应符合要求。
2）石灰：应用块灰或生石灰粉；使用前应充足熟化过筛，不得含有粒径大于5㎜生石灰块，也不得含有过多水分。
3）关键机含有：通常应备有木夯、蛙式或柴油打夯机、手推车、筛子（孔径6～10㎜和16～20㎜两种）、标准斗、靠尺、耙子、平头铁锹、胶皮管、小线和木折尺等。
2、 作业条件：
1）基坑（槽）在铺灰土前必需先行迁探验槽，并按设计和勘探部门要求处理完地基，办完隐检手续。
2）基础外侧打灰土，必需对基础，地下室墙和地下防水层、保护层进行检验，发觉损坏时应立即修补处理，办完隐检手续；现浇混凝土基础墙、地梁等均应达成要求强度，不得碰坏损伤混凝土。
3）当地下水位高于基坑（槽）底时，施工前应采取排水或降低底下水位方法，使地下水位常常保持在施工面以下0.5米左右。在3d内不得受水浸泡。
4）工前应依据工程特点、设计压实系数，土料种类、施工条件等，合理确定土料含水量控制范围。铺灰土厚度和夯打遍数等参数。关键灰土填方其参数应经过压实试验来确定。
3） 房心灰土和管沟灰土，应先完成上下水管道安装成管沟墙间加固等方法后，再进行。而且将管沟、槽内、地坪上积水或杂物、垃圾等有机物清除洁净。
4） 施工前，应作好水平高程标志。如在基坑（槽）或管沟边坡上每隔3米钉上灰土上平木橛，在室内和散水边墙上弹上水平线或在地平上钉好标高控制标准木桩。
二、操作工艺
1、 工艺步骤
1） 检验土料和石灰
粉质量并过筛 灰土拌和 槽底清理
分层铺灰土 夯打密实 找平验收
首先检验土料种类和质量和石灰材料质量是否符合标准要求；然后分别过筛。假如是块灰闷制熟石灰，要用6～10㎜筛子过筛，是生石灰粉可直接使用；土料要用16～20㎜筛子过筛，均应确保粒径要求
技术
负 责 人
交底人
接收人
技 术 交 底 记 录
年 月 日
工程名称
分部工程
基础工程 010302
分项工程名称：灰土地基工程
交底内容：
2） 土拌合：灰土配合比应用体积比，除设计有特殊要求外，通常为2：8或3：7。基础垫层灰土必需过标准斗，严格控制配合比。拌合时必需均匀一致，最少翻拌两次，拌合好灰土颜色应一致。
3） 土施工时，应合适控制含水量。工地检验方法是：用手将灰土紧握成团，两指轻捏即碎为宜。如土料水分过大或不足时，应晾干或洒水湿润。
4） 基坑（槽）底或基土表面应清理洁净。尤其是槽边掉下虚土，风吹入树叶、木屑纸片、塑料袋等垃圾杂物。
5） 分层铺灰土：每层灰土铺摊厚度，可依据不一样施工方法，按标2-1选择。
灰土最大虚铺厚度 表2-1
项 夯距种类 重量 虚铺厚度 备 注
次 （㎏） （㎜）
1、 木夯 40～80 200～250 人力打夯，落高400～500㎜
一夯压半夯
2、 轻型 200～250 蛙式打夯机、柴油打夯机
扎实工具 ——
3、 压路机 机重
6～10吨 200～300 双 轮
各层铺摊后均应用木耙找平，和坑（槽）边壁上木橛或地平上标准木桩对应检验。
6） 夯打密实：夯打（压）遍数应依据设计要求干土质量密度或现场试验确定，通常不少于三遍。人工打夯应一夯压半夯，夯夯相接，纵横交叉。
7） 灰土分段施工时，不得在墙角、柱基及承重窗间墙下接槎。上下两层灰土接槎距离不得小于500㎜。
8） 灰土回填每层夯（压）实后，应依据规范要求进行环刀取样，测出灰土质量密度，达成设计要求时，才能进行上一层灰土铺摊。
用贯入度仪检验灰土质量时，应优异行现场试验以确定贯入度具体要求。环刀取土压实系数用dy签定，通常为0.93～0.95；也可根据表2-2要求实施。
灰土质量密度标准 表2-2
技术
负 责 人
交底人
接收人
技 术 交 底 记 录
年 月 日
工程名称
分部工程
基础工程 010303
分项工程名称：灰土地基工程
交底内容
项次 土料种类 灰土最小质量密度（g/㎝³）
1、 轻亚粘土 1.55
2、 亚粘土 1.50
3、 粘土 1.45
9） 找平和验收：灰土最上一层完成后，应拉线或用靠尺检验标高和平整度，超高处用铁锹铲平；低洼处应立即补打灰土
10） 雨、冬期施工：
1）基坑（槽）或管沟灰土回填应连续进行，立即完成施工中应预防地面水流入槽坑内，以免边坡塌方或基土遭到破坏。
2）雨天施工时，应采取防雨或排水方法。刚打完成或还未扎实还未扎实灰土，如遭雨淋浸泡，则应将积水及松软灰土除去，并重新补填新灰土扎实，受浸湿灰土应在晾干后，在夯打密实。
3）冬期打灰土土料，不得含有冻土块，要做到随筛、随拌、随打、随盖，认真实施留、接槎和分层扎实要求。在土壤松散时可许可散盐水。气温在-10℃以下时，不宜施工。而且要有冬施方案。
三、质量标准
1、确保项目：
1） 基底土质必需符合设计要求。
2） 灰土干土质量密度或贯入度必需符合设计要求和施工规范要求。
2、基础项目：
1） 配料正确，拌合均匀，分层虚铺厚度符合要求，夯压密实，表面无松散、起皮。
2） 留槎和接槎。分层留接槎位置、方法正确，接槎密实、平整。
3、许可偏差项目，见表2-3。
灰土地基许可偏差 表2-3
项次 项目 许可偏差 检验方法
1、 顶面标高 ±15 用水平或拉线和尺量检验
2、 表面平整度 15 用2米靠尺和楔形塞尺检验
四、成品保护
1）施工时应注意妥善保护定位桩、轴线桩，预防碰撞位移，并应常常复测。
2）对基础、基础墙或地下防水层、保护层和从基础墙伸出多种管线，均应妥善保护，预防回填灰土时碰撞或损坏。
技术
负 责 人
交底人
接收人
技 术 交 底 记 录
年 月 日
工程名称
分部工程
基础工程 010304
分项工程名称：灰土地基工程
交底内容
3）施工时，应合理安排施工次序，要配置有足够照明设施，预防铺填超厚或配合比错误。
4）灰土地基打完后，应立即进行基础施工和地坪面层施工，不然应临时遮盖，预防日洒雨淋。
五、应注意质量问题
1） 未按要求测定干土质量密度：灰土回填施工时，切记每层灰土扎实全部得测定干土质量密度，符合要求后，才能铺摊上层灰土。而且在试验汇报中，注明土料种类、配合比、试验日期、层数（步数）、结论、试验人员签字等。密实度未达设计要求部位，均应有处理方法和复验结果。
2） 留、接槎不符合要求：灰土施工时严格实施留接要求。当灰土基础标高不一样时，应作成阶梯形，上下层灰土接槎距离不得小于500㎜。接槎要求。当灰土基础标高不一样时，应作成阶梯形，上下层灰土接槎距离不得小于500㎜。接槎槎子应垂直切齐。
3） 生石灰块熟化不良：没有认真过筛，颗粒过大，造成颗粒遇水熟化体积膨胀，会将上层垫层、基础拱裂。务必认真对待熟石灰过筛要求。
4） 灰土配合比不正确：土料和熟石灰没有认真过标准斗，或将石灰粉花洒在土表面，拌合也不均匀，均会造成灰土地基软硬不一致，干土质量密度也相差过大。应认真做好计量工作。
5） 房心灰土表面平整偏差过大，致使地面混凝土垫层过厚或过薄，造成地面开裂、空鼓。认真检验灰土表面标高及平整度。
6） 雨、冬期不宜做灰土工程，合适考虑修改设计。不然应编好分项方法，预防造成灰土水泡、冻胀等质量返工事故。
技术
负 责 人
交底人
接收人
技 术 交 底 记 录
年 月 日
工程名称
分部工程
基础工程 010401
分项工程名称：砂石地基工程
交底内容
一、施工准备：
1、材料及关键机具：
1）天然级配砂石或人工及配砂石：宜采取质地坚硬中砂、粗砂、砾砂（卵）石、石屑或其它工业废粒料。在缺乏中、粗砂和砾石地域，可采取细砂级配应良好。
2）级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。用做排水固结地基时，含泥量不宜超出3%。碎石或卵石最大粒径不得垫层或虚铺厚度2/3，并不宜大于50㎜。
3）关键机具：通常应备有木夯、蛙式或柴油打夯机、推土机、压路机（6~10吨）、手推车、平头铁锹、喷水用胶管、2米靠尺、小线或细铅丝、钢尺或木折尺等。
2、作业条件：
1）设置控制铺筑厚度标志，如水平标准桩或标高桩，或在固定建筑物墙上、槽和沟边坡上弹上水平标高线或钉上水平标高木橛。
2）在地下水位高于基坑（槽）底面工程中施工时，应采取排水或降低地下水位方法，使基坑（槽）保持无水状态。
3铺筑前，应组织相关单位共同验槽，包含轴线尺寸、水平标高、地质情况，如有没有孔洞、沟、井、墓穴等。应在未做地基前处理完成并办理隐检手续。
4检验基槽（坑）、管沟边坡是否稳定，并清除基底上浮土和积水。
二、操作工艺：
1工艺步骤：
检验砂石质量 分层铺筑砂石 洒水 扎实或碾压
找平验收
2对级配砂石进行技术签定，如是人工级配砂石，应将砂石拌合均匀，其质量均应达成设计要求或规范要求。
3分层铺筑砂石
1）铺筑砂石每层厚度，通常为15-20㎝，不宜超出30㎝，分层厚度可用样桩控制，铺筑厚度可达35㎝，宜采取6~10吨压路机碾压。
2）砂和砂石地基底面宜铺设在同一标高上，如深度不一样时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。施工应按先深后浅次序进行。
3）分段施工时，接槎处应做成斜坡，每层接岔处水平距离应错开0.5—1.0米，并充足压（夯）实。
技术
负 责 人
交底人
接收人
技 术 交 底 记 录
年 月 日
工程名称
分部工程
地基和基础工程 010402
分项工程名称：砂石地基工程
交底内容
4） 铺筑砂石应级配均匀。如发觉砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好砂石。
5）洒水：铺筑砂石应级配砂石在扎实碾压前，应依据其干湿程度和气候条件，合适地洒水以保持砂石最好含水量，通常为8%-12%。
6）扎实或碾压；扎实或碾压遍数，由现场试验确定。用木夯或蛙式打夯机时，应保持落距为400~500㎜，要一夯压半夯，行行相接，全方面扎实，通常不少于3遍。采取压路机往复碾压，通常碾压不少于4遍，其轮距搭接大于50㎝。边缘和转角处应用人工或蛙式打夯机补夯密实。
4找平和验收：
施工时应分层找平，夯压密实，并应设置纯砂检验点，用200㎝³环刀取样，测定干砂1）质量密度。下层密实度合格后，方可进行上层施工。用贯入度进行检验，小于试验所确定贯入为合格。
2）最终一层压（夯）完成后，表面应拉线找平，而且要符合设计要求标高。
三、质量标准
1确保项目：
1）基底土质必需符合设计要求。
2）纯砂检验点干质量密度，必需符合设计要求和施工规范要求。
2基础项目：
3） 级配砂石配料正确，拌合均匀，虚铺厚度符合要求，夯压密实。
4） 分层留接槎位置正确，方法合理，接槎夯压密实，平整。
5） 许可偏差项目，见表2-4
砂石英地基许可偏差 表2-4
项次 项目 许可偏差 检验方法
1 顶面标高 ±15 用水准备工作仪或拉线和尺量检验
2 表面平整度 20 用2米靠尺和楔形赛尿量检验
四、成品保护
1回填砂石时，应注意保护好现场轴线桩、标准高程桩，预防碰撞位移，并应常常复测。
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
