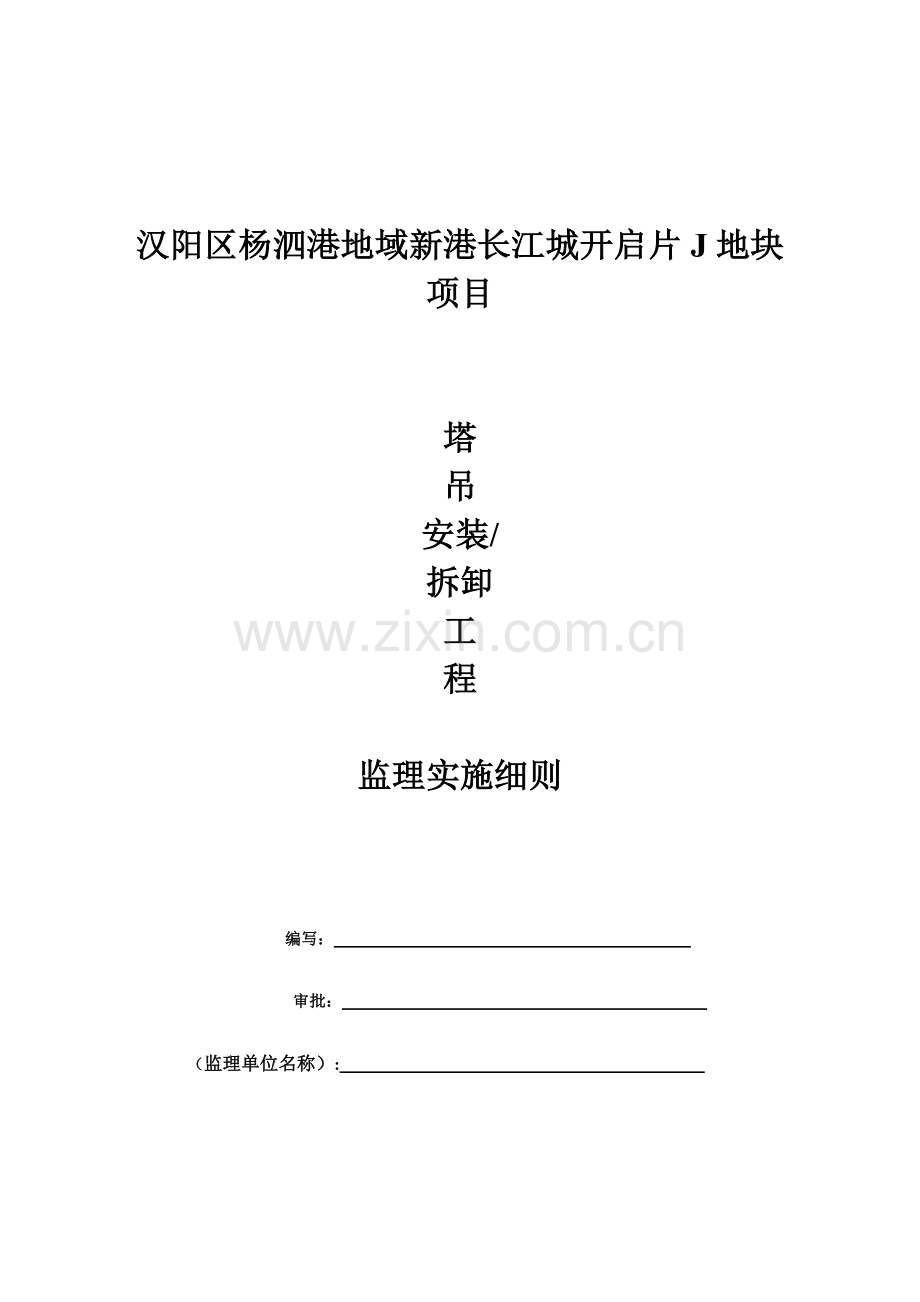

汉阳区杨泗港地域新港长江城开启片J地块项目塔吊安装/拆卸工程监理实施细则 编写： 审批： （监理单位名称）: 第一部分 工程概况及塔吊工作特点一、工程概况本工程在武汉市汉阳区两湖路和鹦鹉大道和滨江大道交叉口，由3栋57层，2栋42层、1栋47层住宅、1栋49层公租房、1栋3层幼稚园及一座两层地下室组成，沿街住宅一、二层为商业服务网点及小区配套用房，三层以上为住宅，地下室设计为汽车车库及设备房（其中地下二层局部为人防），当地块总建筑面积265545。建设单位：武汉安和盛泰房地产开发设计单位：上海联创建筑设计勘察单位：湖北中南勘察基础工程施工单位：中建三局第一建设工程监理单位：武汉中建工程管理二、塔吊安装使用拆卸工程关键内容1.塔吊基础施工；2.塔吊安装；3.塔吊顶升；4.塔机检验及保养；5.塔吊拆卸；三、本工程塔吊工作特点1、塔吊规格型号：STT139 3台、STT153 1台、TC6013 2台。2、最终安装高度：190.8m3、臂 长：60m第二部分 监理工作依据关键工程规范、规章文件一、建设起重机械安全监督管理要求(建设部166号令）二、建筑施工塔式起重机安装、使用、拆卸安全技术要求（JGJ196-） 三、建筑施工安全检验标准 JGJ59-99四、混凝土结构工程施工质量及验收规范（GB50204） 五、塔式起重机安全操作规程（GB5144-）六、施工现场机械设备检验技术规程（JGJ160-）七、施工现场塔式起重机检验规则（DB11/T611-）八、危险性较大分部分项工程安全管理措施（建质87号）九、永茂、中联生产塔式起重机塔式起重机使用说明书十、塔吊安拆专题方案三、塔式起重机监理工作步骤四、监理工作内容：（一）装拆作业前资料审查关键点：1、审核建筑起重机特种设备制造许可证、产品合格证、制造监督检验证实、立案证实等文件：1.1 核查塔机是否含有省建设厅颁发建筑起重机械立案证及单机立案卡（随机携带）；一机一证，未经立案塔机或设备和立案证不相符塔机不得进入施工现场使用。1.2 核查塔机是否含有生产（制造）许可证，产品合格证，并加盖生产制造厂公章。有列情形之一建筑起重机械，不得出租、使用：1.2.1 属国家明令淘汰或严禁使用；1.2.2 超出安全技术标准或制造厂家要求使用年限。（1）630kN.m以下（不含630kN.m）、出厂年限超出（不含） 塔式起重机；6301250kN.m（不含1250kN.m）、出厂年限超出（不含）塔式起重机；1250kN.m以上、出厂年限超出20年（不含20年）塔式起重机。因为使用年限过久，存在设备结构疲惫、锈蚀、变形等安全隐患。超出年限由有资质评定机构评定合格后，可继续使用；出厂年限超出8年（不含8年）SC型施工升降机，传动系统磨损严重，钢结构疲惫、变形、腐蚀等较严重，存在安全隐患；出厂年限超出5年（不含5年）SS型施工升降机，使用时间过长造成结构件疲惫、变形、腐蚀等较严重，运动件磨损严重，存在安全隐患。超出年限由有资质评定机构评定合格后，可继续使用。（2）凡使用说明书有要求整机使用年限小于上述要求，应按使用说明书要求使用年限整机立即报废。（3）凡使用说明书未要求整机使用年限或说明书有要求整机使用年限大于上述要求，应按上述要求使用年限整机立即报废。1.3设备超出安全技术标准或制造厂家要求使用年限，必需每十二个月出示含有资质检验检测机构检验合格汇报单私自拼装塔机不得进入施工现场使用。 2、审核建筑起重机安装单位、使用单位资质证书、安全生产许可证和特种作业人员特种作业操作资格证书：塔机安装、拆卸单位应含有省建设厅颁发塔机拆装许可证，并配齐技术责任人、安全员、机械管理员；直接参与塔机装拆操作人员及电工、维修工均属于特种作业人员，必需经过培训后持证上岗。监理人员要认真核查塔机装拆单位资质及上述人员证书，无年检资料者或无证者不得进入施工现场。3、审核建筑起重机械安装、拆卸工程专题施工方案；3.1塔机装拆施工方案审查塔机装拆单位应依据塔机本身特点，施工现场作业条件，编制具体、可行塔机装拆施工方案，监理人员应认真进行审查。3.2审查塔机装拆施工方案中是否制订安全技术方法；塔机装拆施工方案是否符合工程建设强制性标准。3.3审查塔机装拆施工方案审批签字手续是否齐全，施工企业编制、审核、同意方案人员身份是否符合该单位质量管理体系和安全管理体系要求。3.4根据生产厂家使用说明书要求，塔机在一定使用高度内能够不设置附墙架；监理人员应核查施工现场将要安装塔机高度是否在许可范围内。3.5若塔机装拆施工方案不可行或不完善，监理应在报审表上批注方案中存在问题，要求限期整改后重新报验，在方案报验同意之前，该塔机不得进行安装施工。 塔机装拆施工方案符合要求，监理应在报审表上签字同意报验，要求在装拆过程中严格根据建筑施工相关安全技术标准、规范、规程和已审批塔机拆装方案实施。4、查验施工企业技术人员向全体作业人员安全技术交底书面统计，内容应包含装拆技术方案交底、安全操作技术交底及周围其它相关施工安全情况交底。5、审核安装和使用单位签署安装（拆卸）协议及安全协议书。6、审查安装单位建筑起重机械安装（拆卸）工程生产安全事故应急预案是否符合要求。在上述资料均完整后签署安装单位填写建筑起重机械安装（拆卸）通知表。（二）安装作业前核查对塔吊设备周围环境影响监理工作关键点：1、周围有建筑物场所，应注意起重机尾部和建筑物及建筑物外围施工设施之间距离大于0. 5m。2、有架空输电线场所，应避免起重机结构进入输电线危险近程。起重机任何部位和架空输电线安全距离应符合表一，假如条件限制不能确保表一安全距离，应和相关部门协商，并采取有效安全防护方法，方可架设。防护方法应取得相关部门认可。表一 金属物体和电力线水平靠近最小距离电力线电压（KV）最小安全距离（m）1以下41-10635-1108154-220103、两台起重机之间最小距离应确保处于低位起重机臂架端和另一部起重机塔身之间最少有2m距离。处于高位起重机（吊钩升至最高）和低位起重机之间，在任何情况下其垂直距离间隙不得小于2m。（三）装拆过程中安全生产管理监理关键点：塔机装拆过程中安全生产管理监理工作塔机装拆施工方案必需经施工单位技术责任人、总监理工程师签字后，由施工单位专职安全生产管理人员现场监督实施。监理人员应做好以下安全生产管理监理工作： 1、施工现场必需设置警戒区域，并设置醒目标警示标志，施工方应有专员进行安全监护。安全生产管理监理应加强巡视检验，督促落实各项安全技术方法。2、塔吊装拆、顶升过程中应有专员负责指挥，严禁多人指挥。3、检验塔机基础类型、几何尺寸及地脚螺栓埋深是否根据生产厂家使用说明书要求施工；若查无资料时施工单位对塔机基础进行设计计算是否满足抗倾翻稳定性要求，地脚螺栓锚固力是否大于上拔力。检验浇注基础砼强度等级是否符合JGJ33建筑机械使用安全技术规程第4.4.2条不低于C35要求。塔机基础应设置排水沟和积水井，确保排水通畅并立即抽取积水。4、根据JGJ33建筑机械使用安全技术规程要求：塔机装拆作业应在白天进行，必需要有专员指挥和监控，风力在四级及以上时，不得进行装拆作业。塔机装拆人员进行作业时往往会凭经验进行操作，在安装（尤其是顶升）、拆卸过程中最轻易发生安全事故；监理人员应检验装拆作业人员在施工前是否进行书面安全技术交底，并加强对装拆现场巡视，检验安装或拆卸单位技术人员、专职安全员是否到位，施工人员是否根据已审批施工方案作业，是否遵照安全操作规程，是否违反安装及拆卸工艺。5、塔机超出生产厂家使用说明书要求独立设置高度后必需安装附墙装置，监理人员要检验附墙装置是否牢靠可靠，并满足塔身垂直度要求。6、起重机安全装置齐全。关键监控变幅限位器、吊钩高度、限位器和力矩限制器，并确保灵敏可靠。7、现场安全生产管理监理在安装过程中应关注关键构件焊缝和疲惫损伤情况。如发觉问题能够向施工方提出整改要求。8、滑轮、吊钩组磨损及钢丝绳磨损断丝程度达不到规程要求应退出现场，不准安装使用。9、安全生产管理监理在现场巡视检验中应尤其注意检验起重、变幅机构刹车装置要安全可靠。10、起重机必需有可靠接地，全部电气设备外壳全部应于机体妥善连接、可靠接地。11、监理人员在进行塔机安全生产管理监理中，发觉违章指挥、违章作业、冒险盲干或发觉存在安全隐患时应签发监理工程师通知单，要求施工单位立即整改，情况严重，由总监下达临时停工令，要求施工单位停工整改，并同时汇报建设单位。施工单位拒不整改或不停工整改，监理应向工程所在地建设行政主管部门或工程项目标行业主管部门汇报。（四）塔吊使用前安全生产管理监理关键点：塔机验收立案核查 塔机安装完成后安装单位应进行自检并出具自检合格证实，并由总包单位、分包单位、出租单位和安装单位共同进行验收；监理应认真进行以下核查工作：1、核查塔机安装单位是否向使用单位进行安全使用说明交底和办理验收签字手续。2、塔机在验收前应经有资质检验检测机构检验合格，方可投入使用；监理人员应注意核查是否含有检测合格汇报。3、塔机在验收合格之日起30日内，应向工程所在地建设行政主管部门登记立案，并将安全登记证置于该塔机显著位置；监理人员应注意核查塔机登记立案资料是否齐全有效。5、 操作使用塔机司机、信号指挥工、起重工（此3人不得反复）属于特种作业人员，需经过培训后持证上岗；监理人员要核查其证件是否符合要求。施工单位报验塔机操作使用人员证件往往和现场作业人员不相符，监理人员在进行巡视检验时，应不定时核查现场塔机操作使用人员持证上岗情况。五、塔式起重机监理关键点：（一）基础：1、起重机混凝土基础应按厂家基础设计施工，且符合下列要求：混凝土强度等级不低于C35；基础表面平整度许可偏差1/1000；埋设件位置、标高和垂直度和施工工艺符合出厂说明书要求。若查无资料时施工单位对塔机基础进行设计计算是否满足抗倾覆稳定性要求，地脚螺栓锚固力是否大于上拔力。2、塔式起重机基础应验收合格后，方可使用。（二）力矩限制器1、分析很多倒塔事故发生，其关键原因全部是因为超载造成，之所以形成超载一是因为重物重量超出了要求：二是因为重物水平距离超出了作业半径所致。安装力矩限制器后，当发生重量超重或作业半径过大，而造成力矩超出该塔吊技术性能时，即自动切断起升或变幅动力源，并发出报警信号，预防发生事故。2、现在力矩限制器有两种：一个是电子型，另一个是机械型。电子型在显示上能够同时读到力矩、作业半径及重量数据，当靠近塔吊许可力矩时，有预警信号、使用方便，不过受作业条件影响大，可靠度差，易损坏、维修不便；机械型无显示装置也无预警信号，但工作可靠，比较适应现场施工作业条件，结构简单损坏率低。3、塔吊在转换场地重新组装、变换倍率及改变起重臂长度时，全部必需调整力矩限制器，电子型超载报警点也必需以实际作业半径和实际重量试吊重新进行标定。对小车变幅塔吊，选择机械型力矩限制器时，必需和该塔吊相适应，（|应选择同一个厂型）。4、装有机械型力矩限制器动臂变幅式塔吊，在每次变幅后，必需立即对超载限位吨位，根据作业半径许可载荷进行调整。5、进行安全检验时，若无条件测试力矩限制器可靠性，可对该机安装后进行试运转统计进行检验，确定该机当初对力矩限制测试结果符合要求，和力矩限制器系统综合精度满足5%要求。6、超载限制器（起升载荷限制器）：根据要求有塔吊机型同时装有超载限制器。当荷载达成额定起重量90%时，发出报警信号；当起重量超出额定起重量时，应切断上升方向电源，机构可作下降方向运动。进行安全检验时，应同时进行试验确定。（三）限位器1、超出限位器：也称上升级限位置限制器，即当塔吊吊钩上升到极限位置时，自动切断起升机构上升电源，机构可作下降运动，安全检验时应做动作试验验证。2、变幅限位器：包含小车变幅和动臂变幅。安全检验时应做试验验证。（1）小车变幅：塔吊采取水平臂架，吊重悬挂在起重小车上，靠小车在臂架上水平移动实现变幅。小车变幅限位器是利用安装在起重臂头部和根部两个行程开关及缓冲装置，对小车运行位置进行限定。（2）动臂变幅：塔吊变换作业半径（幅度），是依靠改变起重臂仰角来实现。经过装置触点改变，将灯光信号传输到司机室指示盘上。并指示仰角度数，当控制起重臂仰角分别到了上下限位时，则分别压下限位开关切断电源，预防超出仰角造成塔吊失稳。现场做动作验证时，应由有经验人员做监护指挥，预防发生事故。（四）保险装置1、吊钩保险装置：关键预防当塔吊工作时，重物下降被阻碍吊钩仍继续下降而造成索具脱勾事故。此装置是在吊钩开口处装设一弹簧压盖，压盖不能向上开启只能向下压开，预防索具从开口处脱出。2、卷筒保险装置：关键预防当传动机构发生故障时，造成钢丝绳不能够在卷筒上顺排，以致越过卷筒端部凸缘，发生咬绳等事故。3、爬梯护圈（1）当爬梯通道高度大于5m时，从平台以上2m处开始设置护圈。护圈应保持完好，不能出现过大变形和少圈、开焊等现象。（2）当爬梯设于结构内部时，如爬梯和结构间距小于1.2m，可不设护圈。（五）附墙装置1、自升塔自由高度应根据说明书要求，当超出要求时，应和建筑物进行附着，以确保塔吊稳定性。2、附墙装置（1）附着在建筑物时其受力强度必需满足设计要求。（2）附着时应用经纬仪检验塔身垂直度，并进行调整。每道附墙装置撑杆部署方法、相互间隔和附墙装置垂直距离应根据说明书要求。（3）当因为工程特殊性需改变附着杆长度、角度时，应对附着装置强度、刚度和稳定性进行验算，确保不低于原设计安全度。（六）安装和拆卸1、塔式起重机安装和拆卸是一项既复杂又危险工作，再加上塔吊类型较多，作业环境不一样，安装队伍熟悉程度不一，所以要求工作之前必需针对塔吊类型特点，说明书要求，结合作业条件制订具体施工方案，包含：作业程序、人员数量及工作位置、配合作业起重机械类型及工作位置，地锚埋设、索具准备和现场作业环境防护等。对于自升塔顶升工作，必需有吊臂和平衡臂保持平衡状态具体要求，和顶升过程中顶升步骤及严禁回转作业可靠方法。2、塔吊安装和拆卸工作必需由专业队伍并取得建设行政主管部门核发资格证书人员担任。并设专员指挥。（七）塔吊指挥1、塔吊司机属特种作业人员，应经正式培训考评并取得合格证书。合格证或培训考评内容，必需和司机所驾驶吊车类型相符。2、塔吊信号指挥人员应经正式培训考评并取得合格证书。其信号应符合国家标准GB 505285起重吊运指挥信号要求。3、高塔作业司机不能清楚听到信号指挥人员笛声和看到手势时，应结合现场实际改用旗语或对讲机进行指挥。（八）电气安全1、施工现场架空线路和塔吊安全距离，根据临时用电规范要求：“旋转臂架式起重机任何部位置或被吊物边缘10kV以下架空线路边线最小水平距离不得小于2m.”当小于此距离时，应按要求搭设防护架，夜间施工应有36V彩泡（或红色灯泡），当起重机作业半径在架空线路上方经过时，其线路上方也应有防护方法。2、当现场采取TN-S系统时，塔吊应进行接地，其电阻值小于4；当采取TN系统时，除作保护接零外，还应按临时用电规范要求做反复接地，其电阻值小于10。3、塔吊保护接零和接地线必需分开。可将电源线送至塔吊道轨端部分配电箱，由该箱引出PE线和道轨反复接地线相连接，即相当PE线经过轨轮和设备外壳连接。（九）安装验收1、塔吊试运转及验收分为三种情况：出厂前、大修后和反复使用安装后，这里关键指反复使用安装后试运转和验收。应包含下面多个部分：（1）技术检验。检验塔吊坚固情况、滑轮和钢丝绳接触情况，电气线路、安全装置和塔吊安装精度。在无载荷情况下，塔身和地面垂直度偏差不得超出千分之三。（2）空载试验。按提升、回转、变幅、分别进行动作试验，并作提升、回转联合动作试验。试验过程中碰撞各限位器，检验其灵敏度。（3）额定载荷试验。吊臂在最小工作幅度，提升额定最大起重量，重物离地20cm，保持十分钟，离地距离不变（此时力矩限制器应发出报警讯号）。试验合格后，分别在最大、最小、中间工作幅度进行提升、回转动作试验及联合动作试验。2、进行以上试验时，应用经纬仪在塔吊两个方向观察塔吊变形及恢复变形情况、观察试验过程中有没有异常现象，升温、漏油、油漆脱落等情况，进行统计、测定，最终确定合格能够投入运行。3、对试运转及验收参与人员和检测结果应有具体如实统计，并由相关人员签字确定符合要求。（十）其它1、起重机安装过程中，无荷情况下，塔身和基础平面垂直度许可偏差为4/1000；装设附着框架和附着杆件，在最高锚固点以下垂直度许可偏差为2/1000。2、塔式起重机在安装、拆卸、加节或降节作业时，塔机最大安装高度风速不应大于13m/s。在升降作业中风力忽然增大达13m/s时，必需立即停止，并应紧固上、下塔身各连接螺栓。塔式起重机在作业中如遇及20m/s以上大风或阵风，应立即停止作业。
