电动启闭机使用说明指导书.doc

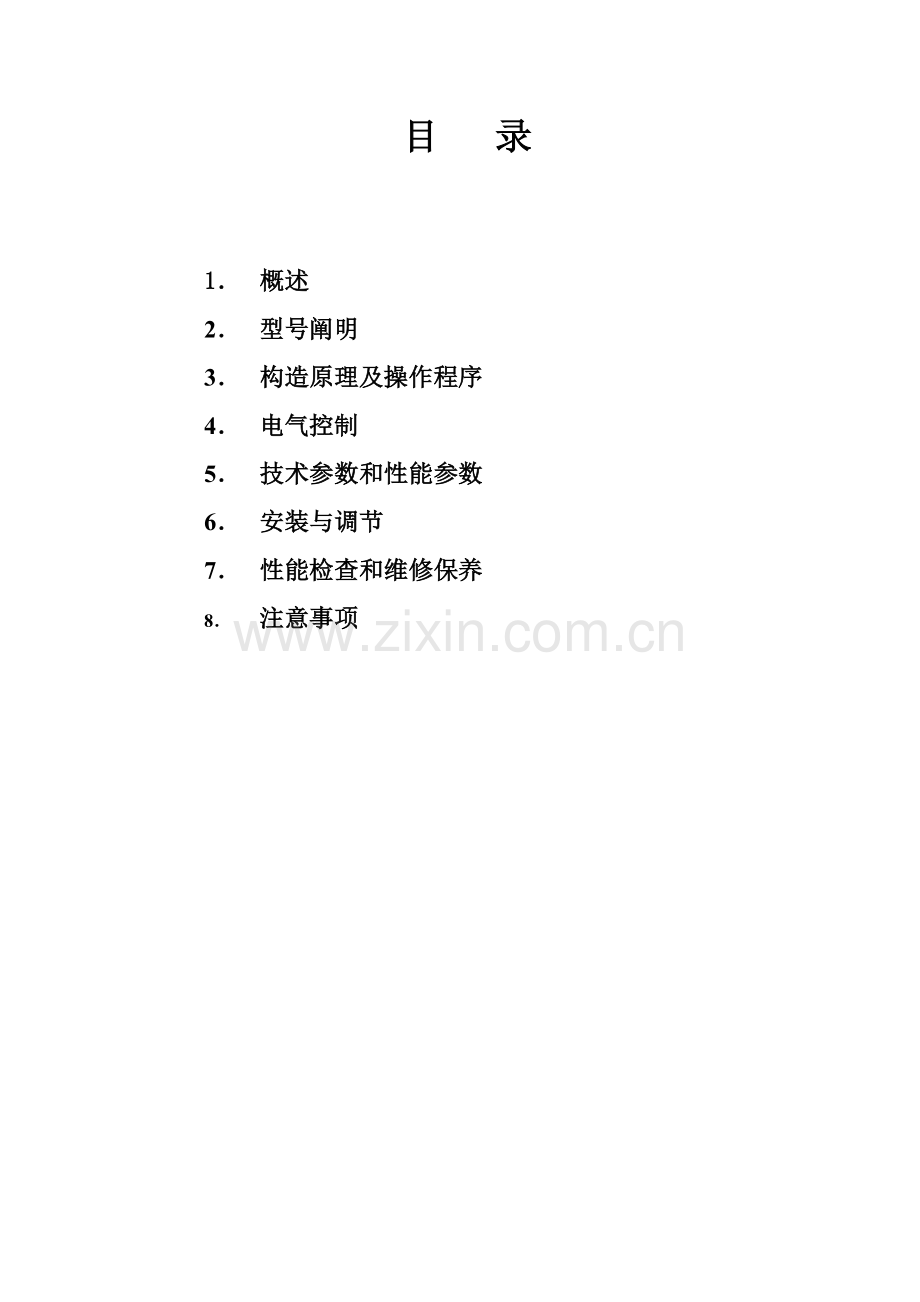

QLD型电动螺杆启闭机安装使用阐明书江苏蔚联机械股份有限公司目 录1 概述2 型号阐明3 构造原理及操作程序4 电气控制5 技术参数和性能参数6 安装与调节7 性能检查和维修保养8 注意事项1. 概述QLD型电动螺杆启闭机具备超负荷停机保护、事故报警显示、上下行程限位控制等功能，具备电手动切换机构自动切断电源、现场与遥控、与微机联控功能，应用于水利水电、火力发电厂、核电站、市政、环保等泵站进出口闸门启动和关闭，应用于工农业水渠进、出口闸门截流启动和关闭，应用于石油、化工、冶金、印染、造纸工厂等领域给排水闸门启动和关闭。对于双吊点电手启闭机，所配电动装置与单吊点一致。该启闭机所用电动装置为密封户外型，可依照顾客规定制成“三防型”(防霉、防潮、防盐雾)。2. 型号阐明QLD启闭吨位（KN） 电手动螺杆启闭机举例：QLD50型启闭机，指公称启门力50KN（即5吨），电动螺杆启闭机。3 构造原理及操作程序 QLD型电动启闭机由电动装置、机座、丝杆、护罩及电气控制箱等构成，电动装置由专用电机、减速机构、转矩控制机构、行程控制机构、位置批示机构、手/电动转换机构及现场操作机构构成。本启闭机由电动机或手动摇柄带动传动装置(齿轮、蜗轮、蜗杆或减速箱)运转驱动传动螺母(或螺杆)转动，使螺杆作垂直升降运动，从而作启动或关闭闸门。(1)专用电机：为YDF电机。它是依照电动装置工作特点及普通闸门使用工况而设计制造闸门专用电机。(2)减速机构：为同轴式。由一级蜗杆、蜗轮构成。(3)行程控制机构：用来批示闸门启动和关闭位置，由齿轮传动某些、计数器和大触点控制某些构成。(4)位置批示机构：用来批示闸门启动和关闭限度。由一组传动齿轮、指针、开度盘（270批示）构成。同步装有电位器用来将闸门开度电信号发送至控制室。(5)转矩控制机构：用来控制电动装置输出转矩大小。由转矩轴、触板、微动开关构成。(6)手电动切换机构：用来进行电/手动操作互相转换（电动时自动恢复）。由手柄、拨叉、分离钩杆构成。(7)现场操作机构：用来进行现场电动启动和关闭闸门机构。由旋钮、凸轮、微动开关构成。(8)控制器：是与电动装置分离电气控制部件，普通放在控制室内。由主电路、控制电路和批示电路三某些构成。通过开度表电流大小变化，显示闸门开闭限度。4.电气控制(1) 电气控制原理图:(见电装阐明书)(2) 工作原理:接通电源,电源批示灯1VXD亮,表达整机已通电。当闸门在“全开”和“全关”之间位置时“闸开按钮批示灯”和“闸关按钮批示灯”都不亮。按下按钮KA，交流接触器KC吸合，触点接通电机电源，闸门启动，当闸门达到“全开”位置时，计数器凸轮触压行程开关1WK其常闭触点断开，使该电路切断，交流接触器GC断电停止工作，使电机停止转动，同步1WK常开触点闭合，闸门按钮批示灯2XD亮，表达闸门处在“全开”位置。按下按钮GA使交流接触器GC吸合，其触点接通电机电源，闸门关闭。当闸门达到 “全关”位置时，计数器凸轮触压行程开关2WK，其常闭触点断开，使该电路切断，交流接触器GC断电停止工作，使电机停止转动，同步2WK常触点闭合，闸关按钮批示灯3XD亮，表达闸门处在 “全关”位置。当启动或关闭闸门时，如果输出轴上转矩超过了转矩限制机构动作转矩时，微动开关3WK或4WK动作切断KC或GC电路电源，使电机停止转动，此时微动开关3WK或4WK因予先受压而断开常闭触点复位，事故批示灯4XD亮表达过转矩，其常开触点亦复位，切断相应接触器电源，电机停止运转。当启动或关闭闸门时，随着线绕电位器旋臂转动，通过开度表电流大小也逐渐变化，从而可以显示闸门开闭限度，转动2W转柄（即控制器上“调节”旋钮）可以调节开度表“满度”。（3） 控制器构造阐明及注意事项a. 控制器外形及开孔尺寸b.控制器表盘上电器元件作用：开度表：闸门启动、关闭限度。白色批示灯：电源批示。黄色批示灯：过转矩批示。远控开关：拨到远控位置，可实现远距离操作。闸开按钮：控制闸开，闸门全开灯光批示（红色批示灯）。 闸关按钮：控制闸关，闸门全关灯光批示（绿色批示灯）。 停止按钮：按闸门停止在全开到全关位置中任意位置时按钮。c.注意事项：控制器按端子接线图接线。支撑架由使用单位依照安装条件自行配制。当控制器需要进行修理和检查时，需打开后罩，拆除端子板上引线，旋下固定螺钉，方可抽出机芯。5.技术参数和性能参数 （1）控制器：380V 50HZ 三相四线制 （2）工作环境a.不含爆炸性和强腐蚀性气体。b.温度范畴为3040。C.相对湿度不不不大于80。d.海拔高度不不不大于m。e.无强烈震动。 （3）性能参数：(见表一)机号项参目数规 格KN启闭行程(mm)电动装置启门速度(mm/min)电机功率(千瓦)手 动最大手轮力(kg)手动速比5550OOM22881.5826.41065020850OOM3324 3.01224.2301100401300501600801700OOM42163.01524.5190010021001202300OOM421615026002003100OOM52604005.52032250360011表 一基本性能参数表 6. 安装与调节6.1安装前，安装人员应熟悉设备性能和操作办法，拟定启闭机螺杆行程与所配套闸门安装尺寸，以保证闸门可以所有启动或关闭。6.2电动启闭机普通与闸门配套安装,依照工程详细位置需要，启闭机安装分为四种形式，供顾客参照使用。 a. 予留孔洞式 ( 表二 电动启闭机安装基本技术参数) b .予埋钢板式 ( 表二 电动启闭机安装基本技术参数) c .穿孔式 ( 表二 电动启闭机安装基本技术参数)6.3 普通状况下，电动启闭机应垂直安装(即螺杆中心垂直于水平面)。表二 QLD型电动启闭机安装基本技术参数表 参规 数格启门力 KN启闭行程基 本 参 数L1L2D1HdH1DBBaI0.555504603003059001365010024024017241.01065010002.02085046030030513002277012028028021303.030110015004.0401300172025365.05016008.0801700595320305214022830130340340314219002390101002100258037501212023002840950140151502600320020200310073036046037002511101604404404360252503600420049703030041007003704700760170559040400465084044561055003281020052052060906.4 电气接线程序(1)依照所选电装规格选相应螺栓与闸门连接。(2) 整机与闸门安装好后，将进线锁母拧下，分别将动力电缆与控制电缆穿入锁母、垫圈、密封圈，然后参照电气控制原理图及端子对照表分别接至端子上，接线应牢固可靠。(3)电缆接地芯线应接到腔内接地螺钉上。(4)电缆接好后应拧紧锁母。(5)检查电源相序：手动操作闸门到中间位置，按下开或关控制按钮并确认闸门实际运营方向应与控制运营方向相似，否则应调换电动机电源相序。(6)出线构造及密封圈尺寸：（见电装阐明）(7)电气原理图与端子号对照表见表三端子板端子号与原理图线号对照（无稳压系统）端子号123456789101112131415161718. . . . .原理图线号139154A8A102A6A1620192D1D2D3N6.5 注意检查在闸门“全闭”时，启闭螺杆与否满足旋合于螺母上，否则，应进行调节。6.6 行程控制机构调节行程控制机构也称“齿轮限位开关”,其构造见图八。图中第“1”列转体开关用于控制开闸位置，第“4” 列转体开关用于控制关闸位置。第“2”列 与第“3” 列转体开关分别用于开、关过程中任意位置或为闸门控制终端提供位置信号。与上述各列转体号相应(1) (2) (3) (4)号“调节轴”分别用于调节各自相应转体开关。序号(5)是“调节螺杆” ，用于控制内部齿轮脱开或啮合。(1) 闸门关闭位置调节 (第“4” 列转体开关调节)注意：调节时应切断电源。a. 手动操作闸门向关闭方向运营，这时应记注调节轴(4)旋转方向，当运营至接近全闭位置停止。(可在初步调节后再进行精调)b. 观测转体开关8A8B(接线图4R2C中)，将浮现两种状况：第一种是8A8B位于接通位置(ON)；第一种是8A8B位于断开位置(OFF)。c. 用螺丝刀将序号(5)(触点图4R2C中)调节螺杆顺时针旋入，然后用螺丝刀轻旋试一下序号(4)调节轴能否转动，能转动证明内部齿轮已经脱开可以继续调节。d. 两种状况详细调节办法：第一种状况：即8A8B在接通位置，不能切断电源。这时应按手动关闸时调节轴(4)旋转方向用螺丝刀继续旋转该轴，直至第“4” 列转体开关动作(旋转90)使8A8B处在断开位置停止。第二种状况：即8A8B在断开位置，这可视为提前切断电源。这时应按手动关闸时调节轴(4)旋转方向反方向用螺丝刀旋转该轴。当第“4” 列转体开关动作(旋转90)，8A8B到接通位置时，再按手动关闸时调节轴(4)旋向(即调节时螺丝刀转动反方向)转动一点使8A8B断开为止。上述调节完毕后，逆时针旋出调节螺杆(5)转不动为止。再用螺丝刀轻轻转动调节轴(4)，若不动则证明内部齿轮啮合良好，闸门全关位置基本调节完毕。e. 通电检查：手动将闸门运营到中间位置，接通电源向关闸方向电动操作。当电动装置使闸门到关闭位置时8A8B转体开关能切断电源控制电动机停转则证明调节对的。(2) 闸门全开位置调节(第“1” 列转体开关调节)注意：调节前应切断电源。a. 手动操作闸门向启动方向运营至全开位置停止。这时应记住调节轴(1)旋转方向。b. 观测转体开4A4B，也将浮现两种状况。c. 用螺丝刀旋下调节螺杆(5)，然后试一下调节轴(1)能否转动，能转动证明内部齿轮已脱开可以进行调节。d. 两种状况详细调节办法见前面所述，只是调节轴为序号(1)，被调节转体开关是4A4B。调节后必要将调节螺杆(5)旋出。e. 调节完毕后也要通电检查。(注意：调节时要始终观测被调节转体开关动作状况，以保证计数器不会调过或调乱。)(3) 精准调节被步调节后闸门开关位置未达到规定应进行精准调节。这里以关向精准调节为例(含两种状况)a. 当电动闸门关闭不到位时，应在被步调节位置基本上恰当手动使闸门达到关闭规定。旋下调节螺杆(5)使内部齿轮脱开。由于此时转体开关8A8B已在断开位置，因此应按上述第二种状况进行调节。b. 当闸门关闭后，转矩开关动作而转体开关8A8B仍在接通位置。若但愿行程开关先于转矩开关动作，可在保证闸门关闭规定前提下恰当手动使其向启动方向运动并达到适当位置。旋下调节螺杆(5)使内部齿轮脱开。由于此时8A8B在接通位置，因此应按上述第一种状况进行调节。调节完毕一定要将调节螺杆(5)旋出。c. 精准调节就是在闸门开或关不到位时将转体开关提前一点断开。精准调节只须使调节轴转动很小角度，反映到计数器个位数齿轮上为12个齿。(4) 闸门中间位置调节(第“2”列、第“3”列转体开关调节)第“2”列、第“3”列转体开关位置依照需要调定，它们可以做为终端信号输出，也可用于中间位置信号输出。调节办法可参阅上述内容。(5) 位置批示机构(MDPI)调节重复调试动作几次至电装与闸门行程一致，然后调节MDPI批示某些，见电装阐明书；当闸门至全关时，将指针调节至0刻度位置。然后将电位器调至相应位置，并将电位器齿轮推上后锁紧螺钉。当闸门运营至全开时，指针应停止在100刻度位置；调试完毕。2.转矩控制机构出厂时已调节好，通惯顾客无需调节。7.0 性能检查与维修保养(1)接通电源，电动关闭闸门，当闸门至“全闭”位置时，行程控制机构应精确切断电机电源，且必要达到闸门止水密封规定。同样，电动启动闸门至“全开”位置时，行程控制机构应精确切断电源。(2) 位置批示机构能对的地显示闸门运营状况。(3)当手/电动转换机构中转柄拨至手动位置时，应能切断电机电源，拨至电动位置应能接通电机电源。(4)故障及排除办法表三故 障原 因排 除行程控制机构失灵1.凸轮松动2.微动开关损坏1.紧固凸轮2.更换微动开关转矩控制机构失灵1.紧固件松动2.弹簧失效或损坏3.微动开关损坏1.加固紧固件2.更换弹簧或微动开关电机烧毁 1.行程控制机构和转矩控制机构同步失灵2.保险丝容量过大1.修复行程控制机构和转矩控制机构2.更换适当保险丝位置批示机构失灵1.线绕电位器损坏2.指针盘松动3.导线接触不良1.更换线绕电位器2.固定指针盘3.接好导线(5)保养润滑表 四 润滑剂牌号及有效期限表所 用 部 牌号 位和时间 箱体内蜗轮轴及旋转螺母轴承行程控制机构升降螺杆水平安装垂直安装上轴承下轴承润滑剂牌号环境温度高于0机油HJ30HJ40滚动轴承脂ZGN692滚动轴承脂ZGN692机油HJ30HJ40滚动轴承脂ZGN692磺油环境温度低于0车轴油HZ23车轴油HZ23更换时间(年)经常工作11111半不经常工作3333318. 注意事项(1) 通过箱罩接线塞电缆，应按规定装好，以保证主机内部密封。(2)在手动操作和调节时，必要注意箱体上位置批示机构状况，指针必要在“开关”马蹄形刻度内转动，绝对不得超过危险标志“！”否则电位器将损坏。(3)电动操作时，闸门开至“全开”位置而停止工作时，不得再强力起动(即不得再按下“闸开”按钮)，否则将损坏螺母、螺杆和电位器。(4)启闭机在电动工作时，不得拨动手/电动转柄。(5)启闭机很少使用时，若条件容允许每隔一至二月通电运转一次，以防启动时转矩过大。(6)每次检修后来，应重新调节行程控制机构、过载机构和位置批示机构。(7)启闭机在露天安装时，电机须加防雨罩。(订货时注明)(8)电动装置上吊环螺钉只容许起吊本装置，不得连同闸门一起起吊。(9)定货有特殊规定期，请即时与我公司联系，以满足顾客规定。
