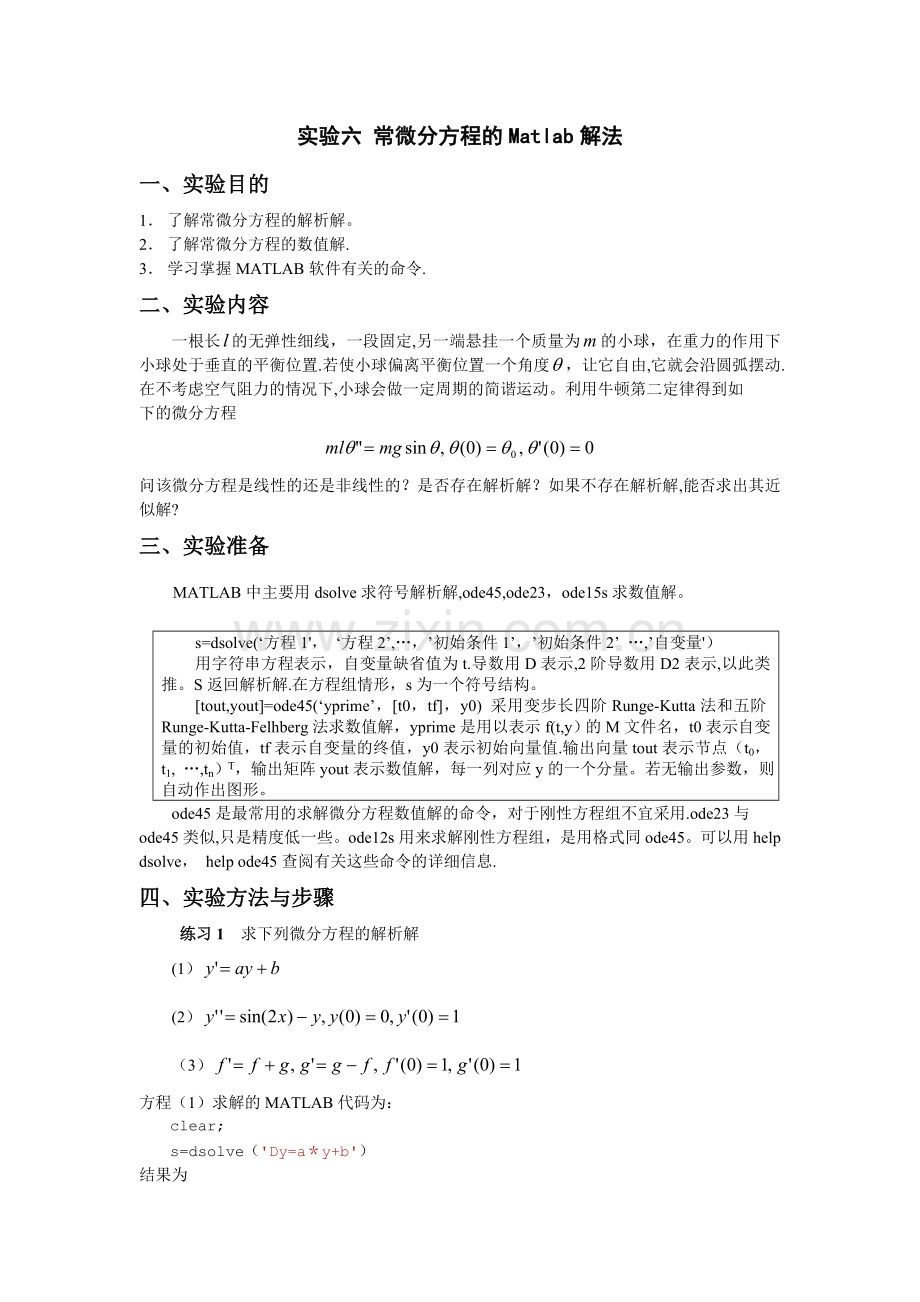

实验六 常微分方程的Matlab解法
一、实验目的
1． 了解常微分方程的解析解。
2． 了解常微分方程的数值解.
3． 学习掌握MATLAB软件有关的命令.
二、实验内容
一根长的无弹性细线，一段固定,另一端悬挂一个质量为的小球，在重力的作用下小球处于垂直的平衡位置.若使小球偏离平衡位置一个角度，让它自由,它就会沿圆弧摆动.在不考虑空气阻力的情况下,小球会做一定周期的简谐运动。利用牛顿第二定律得到如
下的微分方程

问该微分方程是线性的还是非线性的？是否存在解析解？如果不存在解析解,能否求出其近似解?
三、实验准备
MATLAB中主要用dsolve求符号解析解,ode45,ode23，ode15s求数值解。

s=dsolve(‘方程1'， ‘方程2’,…，’初始条件1’，’初始条件2’ …,’自变量'）
用字符串方程表示，自变量缺省值为t.导数用D表示,2阶导数用D2表示,以此类推。S返回解析解.在方程组情形，s为一个符号结构。
[tout,yout]=ode45(‘yprime’，[t0，tf]，y0) 采用变步长四阶Runge-Kutta法和五阶Runge-Kutta-Felhberg法求数值解，yprime是用以表示f(t,y）的M文件名，t0表示自变量的初始值，tf表示自变量的终值，y0表示初始向量值.输出向量tout表示节点（t0，t1, …,tn）T，输出矩阵yout表示数值解，每一列对应y的一个分量。若无输出参数，则自动作出图形。
ode45是最常用的求解微分方程数值解的命令，对于刚性方程组不宜采用.ode23与ode45类似,只是精度低一些。ode12s用来求解刚性方程组，是用格式同ode45。可以用help dsolve， help ode45查阅有关这些命令的详细信息.
四、实验方法与步骤
练习1 求下列微分方程的解析解
(1）
(2）
（3）
方程（1）求解的MATLAB代码为：
clear;
s=dsolve（'Dy=a＊y+b'）
结果为

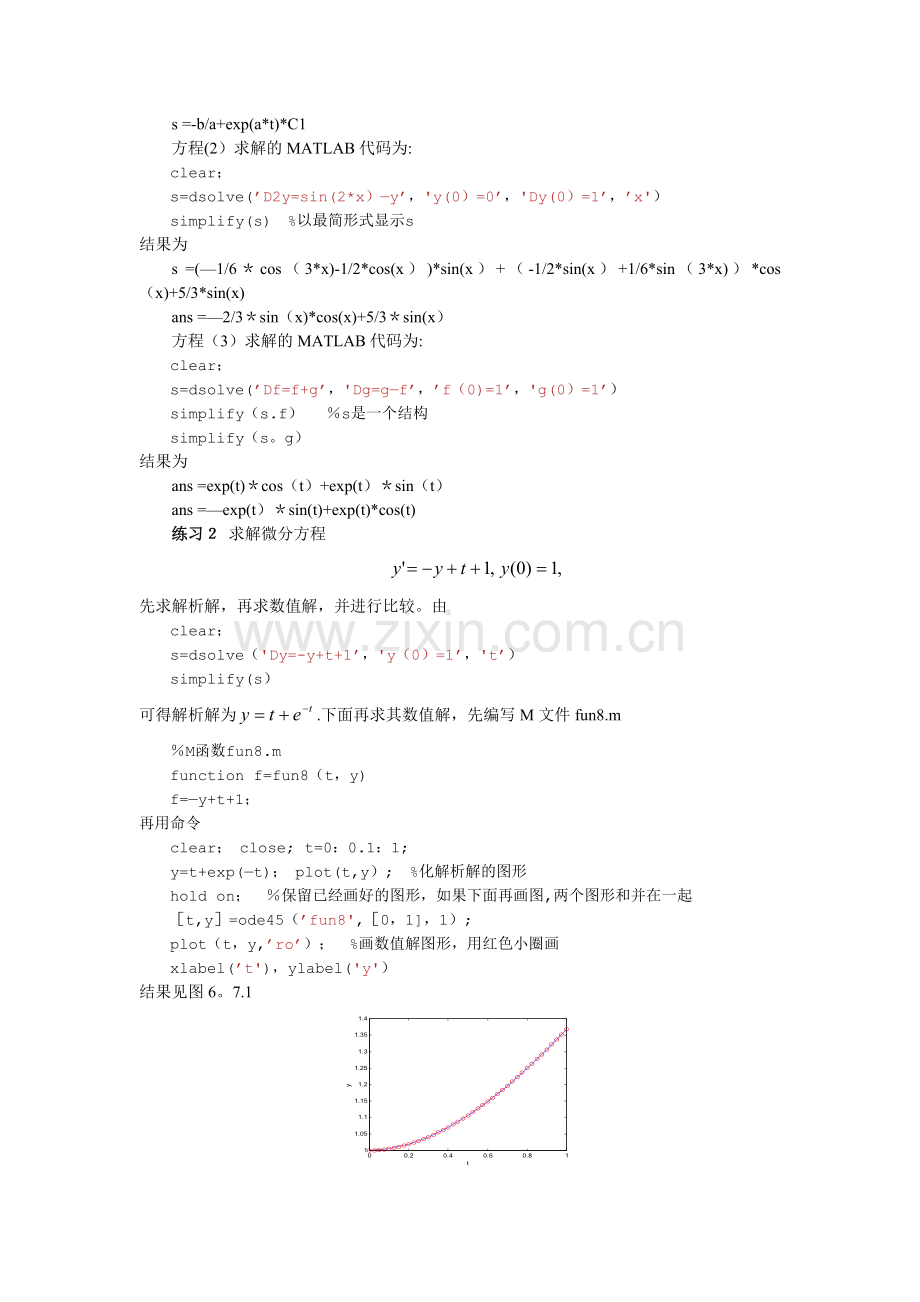

s =-b/a+exp(a*t)*C1
方程(2）求解的MATLAB代码为:
clear；
s=dsolve(’D2y=sin(2*x）—y’，'y(0）=0’，'Dy(0）=1’，’x'）
simplify(s) %以最简形式显示s
结果为
s =(—1/6＊cos（3*x)-1/2*cos(x）)*sin(x）+（-1/2*sin(x）+1/6*sin（3*x)）*cos（x)+5/3*sin(x)
ans =—2/3＊sin（x)*cos(x)+5/3＊sin(x）
方程（3）求解的MATLAB代码为:
clear；
s=dsolve(’Df=f+g’，'Dg=g—f’，’f（0)=1’，'g(0）=1’）
simplify（s.f） ％s是一个结构
simplify（s。g）
结果为
ans =exp(t)＊cos（t）+exp(t）＊sin（t）
ans =—exp(t）＊sin(t)+exp(t)*cos(t)
练习２ 求解微分方程

先求解析解，再求数值解，并进行比较。由
clear；
s=dsolve（'Dy=-y+t+1’，'y（0）=1’，'t’）
simplify(s）
可得解析解为.下面再求其数值解，先编写M文件fun8.m
％M函数fun8.m
function f=fun8（t，y)
f=—y+t+1；
再用命令
clear； close; t=0：0.1：1;
y=t+exp(—t)； plot(t,y）; %化解析解的图形
hold on； ％保留已经画好的图形，如果下面再画图,两个图形和并在一起
［t,y］=ode45（’fun8',［0，1]，1）;
plot（t，y,’ro’）； %画数值解图形，用红色小圈画
xlabel(’t')，ylabel('y'）
结果见图6。7.1

图6。7。1 解析解与数值解
由图7。1可见,解析解和数值解吻合得很好。
下面我们讨论实验引例中的单摆问题.
练习3 求方程

的数值解.不妨取。则上面方程可化为

先看看有没有解析解.运行MATLAB代码
clear;
s=dsolve（'D2y=9.8＊sin(y）’,'y(0）=15',’Dy(0)=0',’t')
simplify（s)
知原方程没有解析解。下面求数值解。令可将原方程化为如下方程组

建立M文件fun9.m如下
％M文件fun9.m
function f=fun9(t,y）
f=[y（2）, 9.8＊sin（y(1））］’； %f向量必须为一列向量
运行MATLAB代码
clear; close;
[t，y］=ode45（'fun9',［0，10］,[15，0］)；
plot（t,y(:,1)）； %画随时间变化图,y（：2)则表示的值
xlabel（’t’）,ylabel（’y1')
结果见图6。7。2

图6。7。2 数值解
由图6.7。2可见，随时间周期变化。
练习4 (刚性方程组求解）求下面刚性微分方程的解

使用dsolve可知解析解为

下面求数值解. 建立M文件fun10。m如下
%M文件fun10.m
function f=fun10(t,y）
f=[-0。01＊y(1)-99.99*y(2)， -100＊y（2)］';
运行MATLAB代码
clear; close;
[t，y]=ode45('fun10’,［0，10]，［2,1］)；
plot(t，y); text(1,1。1，'y1'）; text(1,0。1,’y2’)；
xlabel（’t'),ylabel('y’）
结果见图6。7。3

图6。7。3 数值解
图6。7。3给人的感觉似乎是始终大于0.5.但由的解析解可知,当时，两个分量均趋于0。下降极快,; 而下降很慢,（见下图6。7.4)。若用
clear; close；
［t,y]=ode45('fun10'，［0，400］,［2，1])；
tstep=length(t) ％求计算总步数
minh=min(diff(t)） ％最小步长
maxh=max（diff（t)) ％最大步长
结果为
tstep =48261
minh =5.0238e-004
maxh =0。0102
可见计算太慢，需要48261步才能到达400.一方面,由于下降太快,为了保证数值稳定性，步长须足够小;另一方面,由于下降太慢,为了反映解的完整性，时间区间须足够长,这就造成计算量太大。这类方程称为刚性方程或病态方程。ode45不适用于病态方程,下面我们用ode15s求解.
clear; close;
［t，y］=ode15s（'fun10’,［0，400],［2,1])；
plot(t，y）; text（100，0.5,’y1’）; text（1,0。1，’y2’);
xlabel（’t'），ylabel（’y'）
tstep=length(t）
minh=min(diff（t))
maxh=max(diff(t））
结果为
tstep = 92
minh =3.5777e—004
maxh =32。1282
可见只需92步,最大步长为32,速度快了约500倍.函数图形见图6.7.4.

图6。7。4 数值解
练习5 (Lorenz吸引子） 求常微分方程

的数值解，初值取. 先建立M文件Lorenzf.m如下
%M文件Lorenzf。m
function f=lorenzf（t，x）
sig=10；bet=8/3；rho=28；
f=［sig*(x（2)—x（1)）,x（1)。＊(rho-x(3））-x(2），x（1)。＊x（2)—bet*x(3）］;
f=f（：);
运行MATLAB代码
clear； close；
［t，y]=ode45(’Lorenzf',[0，100］,［1,1,1］);
plot3（y（:，1）,y(：，2),y（：，3)）；
xlabel x;ylabel y;zlabel z；
运行结果如图6。7.5.

图6.7.5 Lorenz吸引子
实验作业
1．求下列微分方程的解析解
(1) 一阶线性方程
(2) 贝努利方程
(3) 高阶线性齐次方程
(4) 高阶线性非齐次方程
2．求方程

的解析解和数值解，并进行比较
3．分别用ode45和ode15s求解Van-del-Pol方程

的数值解,并进行比较.
4。 （Rosseler吸引子)用ode45数值求解方程

其中初值取,参数。
