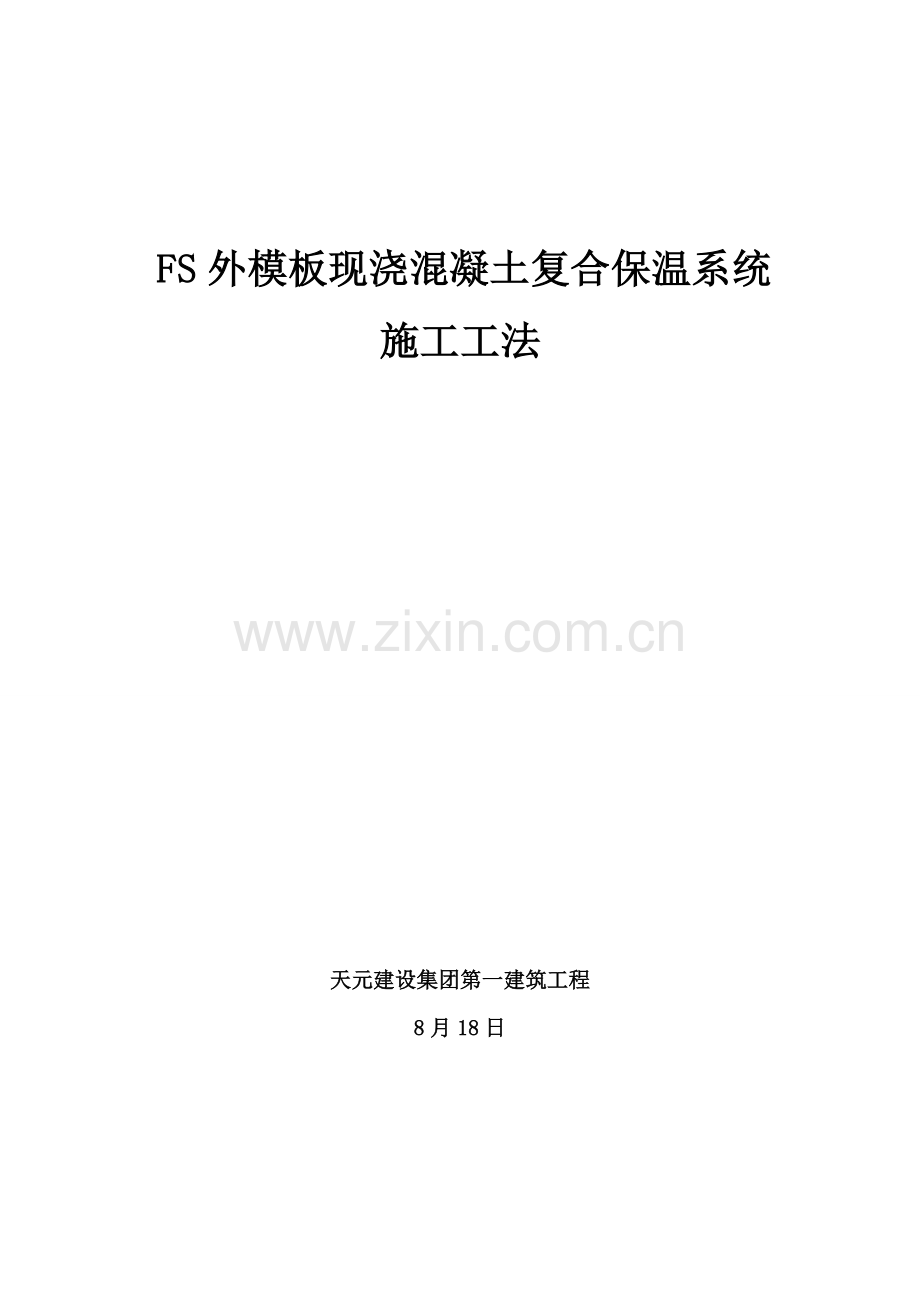

FS外模板现浇混凝土复合保温系统
施工工法

天元建设集团第一建筑工程
8月18日

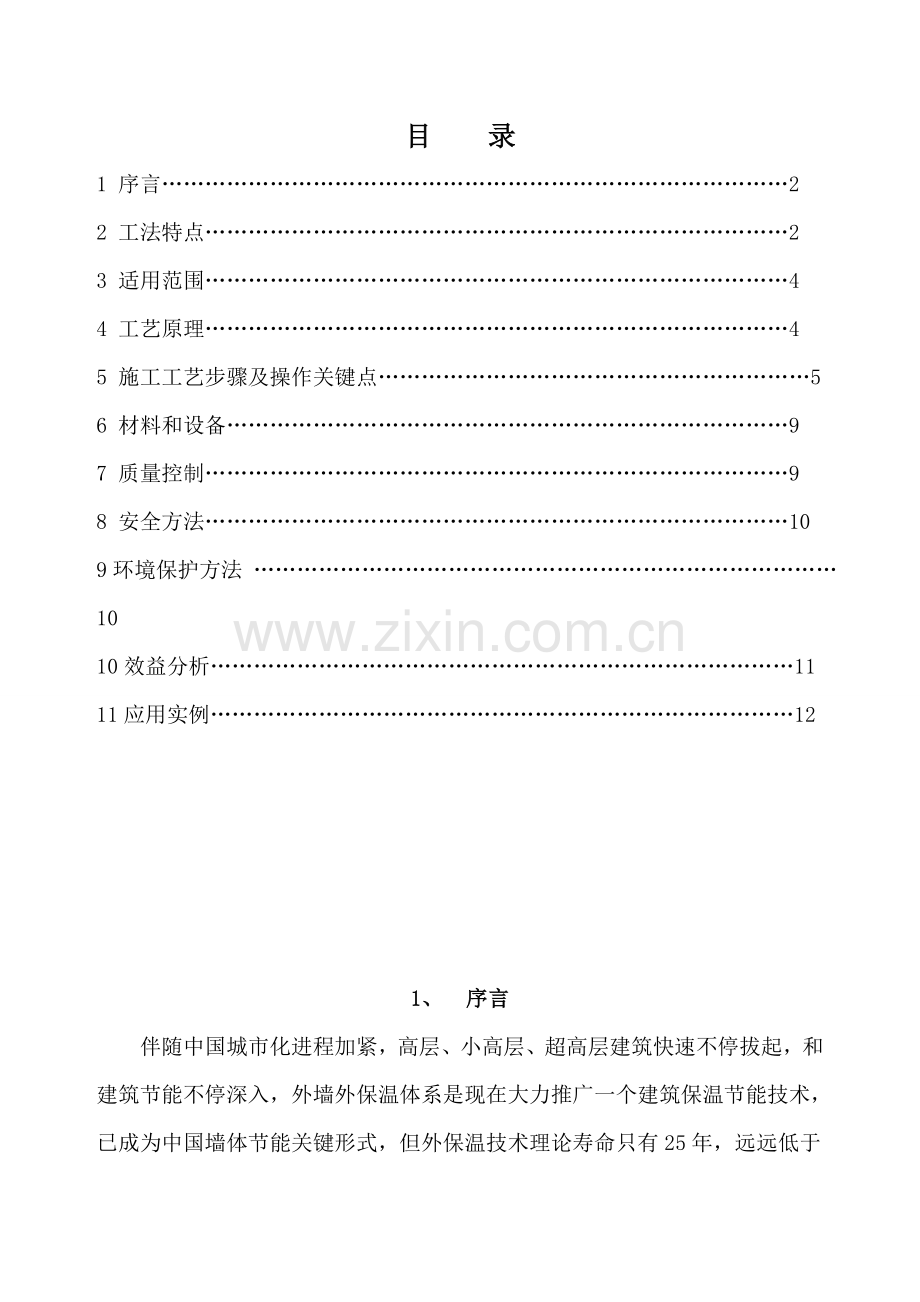

目 录
1 序言……………………………………………………………………………2
2 工法特点………………………………………………………………………2
3 适用范围………………………………………………………………………4
4 工艺原理………………………………………………………………………4
5 施工工艺步骤及操作关键点……………………………………………………5
6 材料和设备……………………………………………………………………9
7 质量控制………………………………………………………………………9
8 安全方法………………………………………………………………………10
9环境保护方法 ………………………………………………………………………10
10效益分析………………………………………………………………………11
11应用实例………………………………………………………………………12

1、 序言
伴随中国城市化进程加紧，高层、小高层、超高层建筑快速不停拔起，和建筑节能不停深入，外墙外保温体系是现在大力推广一个建筑保温节能技术，已成为中国墙体节能关键形式，但外保温技术理论寿命只有25年，远远低于建筑主体50年正常寿命。在这种情形下，墙体保温和结构一体化技术应运而生。FS外模板现浇混凝土复合保温结构体系是由山东省建设科技中心和山东省建设发展研究院等单位共同研发专利科技结果，经审定经过，同意为山东省建设标准，编号为：DBJ/T14-075-，自4月1日起实施，并取得山东省建筑节能和结构一体化专题认定证书。
FS外模板现浇混凝土复合保温结构体系是以水泥基双面层复合保温板为永久性外模板，内侧浇注混凝土，外侧抹抗裂砂浆保护层，经过连接件（羊角螺栓）将双面层复合保温模板和混凝土牢靠连接在一起而形成保温结构体系。该体系属于现浇钢筋混凝土复合保温结构体系，适适用于工业和民用建筑框架结构、剪力墙结构外墙、柱、梁等现浇混凝土结构工程。永久性复合外模板由保温板、保温过渡层和内、外两侧粘结加强层及加强筋组成，产品含有质量轻、保温效果好、施工方便、防火性能好、无安全隐患，和建筑物同寿命等优良特征。 FS外模板复合保温体系施工时，外侧以复合保温外模板为永久性外模板，将现浇混凝土墙体和永久性外模板浇注为一体，并经过锚栓连接使其愈加安全可靠，浇注完成后外侧抹砂浆保护层，满足或超出居住建筑节能65%和公共建筑节能50%标准要求。
2、工法特点
2.1设计施工技术简单，易于大面积推广应用。现浇混凝土框架（框剪）结构承重结构形式不变，梁柱及剪力墙仍按现行标准规范设计，设计标准和计算软件齐全，施工技术成熟，易于大面积推广应用。
2.2达成一体化技术要求，实现了建筑保温和结构同寿命目标。将永久性复合保温外模板和框架（框剪）结构梁柱及剪力墙等现浇混凝土构件浇注在一起，并经过带“羊”角螺母连接件牢靠连接（抗拉承载力标准值大于0.50KN），达成了同时设计、同时施工、同时验收技术要求，实现了建筑保温和结构同寿命目标。
2.3采取多层结构设计型式，含有较高强度和良好保温性能。永久性复合保温外模板由挤塑保温板、加强筋、内外粘结增强层和保温过渡层等组成，含有较高力学强度，可直接做外模板使用，保温隔热性能良好，满足建筑节能65%标准要求。
2.4含有良好防火性能。保温层内外两侧两个主立面被水泥聚合物砂浆保护层包覆，在施工过程中可有效避免火灾现象发生，建筑工程完工后，保温层外侧水泥砂浆保护层达30mm以上，防火性能大大提升。
2.5采取工程化预制形式，确保产品工程质量。永久性复合保温外模板全部采取工厂化预制，在使用过程中，无造假可乘之机，杜绝了偷工减料现象发生，在混凝土浇注过程中，对永久性复合保温外模板产品质量进行了现场验证，有效预防了假冒伪劣产品用于建筑工程。
2.6发明性设置了保温过分层，避免了抹面层空鼓、开裂等质量通病问题。 在永久性复合保温外模板结构型式设计中设置了保温过分层，缓解了保温模板因环境改变产生应变，避免了抹面层空鼓、开裂等质量通病问题。
2.7保温和模板合二为一，工程造价较低。永久性复合保温外模板可直接用作现浇混凝土结构工程外模板，将保温和模板合二为一，降低了施工工序和模板用量，无需在做其它保温处理，提升了施工效并大大降低了工程综合造价。
3、适用范围
本工法适适用于以下部位保温：
3.1.1框架、框架抗震墙及抗震墙结构梁、柱
3.1.2抗震墙外墙
3.1.3分隔采暖和非采暖空间楼板
4、工艺原理
4.1 FS复合保温外模板示意图（关键结构大样）：FS复合保温外模板由保温层、粘结层、保温过渡层、加强肋、内（外）侧粘结加强层等部分组成。

5、施工工艺步骤及操作关键点
5.1施工工艺步骤
绘制FS复合保温外模板拼装图→排版→弹线→裁割→安装连接件（羊角螺栓）→绑扎钢筋及垫块→立复合保温外模板→立内侧模板→穿对拉螺栓→立模板木方次楞→立模板双钢管主楞→调整固定模板位置→浇筑混凝土→拆除模板主次楞→砌筑自保温砌体→拼缝及阴阳角处抗裂处理→抹面砂浆施工→饰面层施工。
5.2操作关键点
5.2.1 FS复合保温外模板备料及进场
〈1〉确定排板分隔方案：依据外墙尺寸确定排板分隔方案并绘制安排版图，尽可能使用主规格复合保温外模板。
〈2〉弹线：FS复合保温模板安装前应依据设计图纸和排板图复核尺寸，并设计安装控制线。弹出每块板安装控制线。
〈3〉FS复合保温外模板裁割：对于无法用主规格安装部位，应事先在施工现场用切割锯切割成为符合要求尺寸,非主规格尺寸最小宽度不宜小于150mm。
〈4〉钻孔及连接件安装：用手枪钻在FS复合保温模板预定位置穿孔，穿孔时应从板外面（即砂浆较厚一面），向板内侧（砂浆较薄一面）垂直钻孔。安装连接件，每平方米不少于5个。门窗洞口处可增设连接件。
5.2.2扎丝及垫块绑扎
〈1〉绑扎扎丝：在连接件位置绑扎扎丝，一端绑扎在连接件上，另一端用来绑在钢筋上。
（2）垫块绑扎：外墙钢筋绑扎验收后在钢筋内外两侧绑扎30mm长大理石垫块（1块m2），确保钢筋保护层。
（3）在剪力墙上放置C20水泥垫块，（3-4块m2），用来确保剪力墙截面。
5.2.3 FS复合保温外模板安装
〈1〉立FS复合保温外模板：依据设计排板图分隔方案安装FS复合保温外模板，并用绑扎钢丝将连接件和钢筋绑扎定位，先安装外墙阴阳角处板，后安装主墙板。
〈2〉立外墙内侧模板：依据混凝土施工验收规范和建筑模板安全技术规范要求，采取传统做法，安装外墙内侧木（竹）胶合板和木方次楞、钢管主楞。
〈3〉安装对立螺栓：依据每层墙、柱高度按传统模板施工方法确定对拉螺栓间距，用手枪钻在FS复合保温模板和内侧模板对应位置开洞，穿入对拉螺栓并初步调整螺栓（剪力墙、柱支模木方次楞间距≤20cm为宜）。

〈4〉安装模板主次楞：立外墙外侧竖向（40×70mm或50×80mm）次楞，横向安装水平向2根48×3.5钢架管为主楞，固定内外模板、主次楞，调整模板宽度和垂直度，使之达成施工要求。（支外侧竖向次楞时，宜在FS复合保温外模板拼缝处增加一道次楞，避免漏浆并承受砼浇筑时对拼缝处产生侧压力。外模板拼缝处两侧次楞宜加密设置。每层FS保温外模板接茬处,次楞长度应超出拼缝边或板边≥150mm，以加固和确保FS复合保温外模板整体垂直度和平整度。）
5.2.4混凝土浇筑
〈1〉混凝土浇注：混凝土浇注应用II型镀锌铁皮扣在复合保温模板上口形成保护帽。混凝土坍落度应符合泵送混凝土对流动度要求。
5.2.5内外模板拆除
〈1〉内外侧及主、次楞拆除内外模板、主次楞拆除时间和要求应根据《混凝土施工质量验收规范》（GB50203--）和《建筑施工模板安全技术规范》（JGJ162--）要求实施。
5.2.6砌筑自保温砌体
外围护结构填充墙体自保温砌体施工按摄影应国家和山东省砌体设计规范和规程要求施工，且自保温砌块外侧应同复合保温模板外侧在同一垂直立面上。
5.2.7拼缝及阴阳角处抗裂处理
FS复合保温外模板拼缝处、阴阳角和和自保温砌体相交处，用5mm厚抗裂砂浆抹压找平，并铺设200mm宽耐碱玻纤网格布，加强抗裂方法处理。
5.2.8抹面砂浆施工
FS复合保温模板和自保温砌体外侧应整体分层抹压20mm抹面砂浆，使外立面平整，符合验收要求。
5.2.9饰面层施工
 涂料或面砖饰面层应根据《建筑节能工程施工质量验收规范》（GB50411-）做法施工。
6、材料及设备
以杏林花园1#楼为例，每三层墙体需要设备以下表（表6）
表6 设备一览表
序号
设备名称
规格、型号
数量
备注
1
塔吊
QTZ315
1台

2
大理石保护层
300mm*17mm*17mm
2400根

3
手枪钻
GBM350RE
3把

4
电钻
GBH2-20DRE
2把

7、质量控制
7.1质量控制标准
本工法施工实施过程中实施以下规范
7.1.1《FS外模板现浇混凝土复合板温系统应用技术规程》DBJ/T 14-075-
7.1.2《山东省建筑标准设计图集--建筑节能和结构一体化》L12SJ155
7.2质量控制方法
7.2.1进场FS复合外模板必需有出厂合格证、检验汇报、并立即做复试汇报。
7.2.2连接件穿孔位置、连接件安装、大理石保护层及水泥撑棍按施工方案留置及安装。
7.2.3 FS复合外模板模板支撑体系应符合规范标准要求。
7.2.4 FS复合外模板拆除完成后，混凝土养护时间不得少于14天。
8、安全方法
8.1 FS复合外模板安装前，在外架位置专门铺设操作平台。
8.2 FS复合外模板安装时，因为外模板安装位置均在建筑物最外侧、临空、临边处，所以必需做好楼层安全防护工作，尤其在高处作业时，必需系好安全带。
8.3 五级及五级以上大风天气，严禁进行FS复合外模板吊装及安装作业
8.4 FS复合外模板储存及安装时，做好防火工作。FS复合外模板安装完成后，确保外模板是否牢靠。
9 环境保护方法
9.1 成立对应施工环境卫生管理监督小组，在工程施工过程中严格遵守国家和地方政府下发相关环境保护法律、法规，加强对材料设备、施工及生活垃圾控制和管理。
9.2 优先采取环境保护机械，避免粉尘、有害气体挥发到空气中，设置隔音方法，尽可能避免夜间施工。
9.3 对施工场地道路进行硬化，并在晴天常常对施工通行道路进行洒水，预防尘土飞扬。
9.4 剩下碎保温材料，放入指定仓库或地点，严禁随地乱扔乱放。
10、效益分析
10.1经济效益
以杏林花园1、2、3#楼及地下车库工程为例，和一般剪力墙结构经济对比如表:
对比项目
FS外模板符合保温系统
一般剪力墙
模板工程
节省模板约16800m2
现浇相同
混凝土工程
68元/ m2
（自密实混凝土免振450元/m3）
75元/ m2
（一般混凝土420元/m3）
外围保温工程造价
/
100元/ m2
保温工程使用年限
建筑寿命

保温工程维护费用（建筑寿命期间）
无
250元/ m2
从本工程情况分析：FS外模板符合保温系统可替换一般胶合板模板16800m2，一般胶合板按45元/ m2,周转4次计算，降低占用资金约189000元；外模板拆模费用节省约134400元；保温施工费按20元/ m2节省约336000元，除外墙抹灰施工外无需再做保温施工，一定程度上缩短了施工周期（约30天以上），节省部分管理费用及机械费用。所以，该墙体结构含有施工方便、周期短、成本低、热工性能好、无安全隐患等特点。
10.2社会效益
和一般钢筋混凝土剪力墙相比较，FS复合外模板和框架（框剪）结构梁柱及剪力墙等现浇混凝土构件浇注在一起，延长了保温板寿命。处理了现在普遍采取外墙粘贴、外挂保温层技术产生易裂缝、空鼓、渗漏、脱落等隐患,做到同时设计、同时施工、同时验收技术要求，实现了建筑保温和结构同寿命目标。
FS外模板现浇混凝土复合保温体系针对现有外墙外保温体系存在缺点，有效地处理了墙体保温、冷热桥处理、耐久性不足、施工困难等一系列问题。为居住建筑节能65%和公共建筑节能50%标准要求愈加快、愈加好实现提供了有力技术支持，含有很好经济效益和社会环境效益。
11、 应用实例
本工法已经在多个工程中应用，并取得了很好经济效益和社会效益，举例以下：
11.1聊城阿尔卡迪亚5期住宅楼工程，在聊城市建设东路27号（中通客车对过）结构类型为钢混，总建筑面积18026m2，使用此工法组织施工，工程提前交付使用，得到建设单位、监理单位高度评价。
11.2聊城奥森花园，在聊城市徒骇河以东、体育公园以南，结构类型为框架结构，建筑面积20426.5 m2，在施工过程中使用此工法组织施工，提前工期15天，取得到很好经济效益。
11.3杏林花园1、2、3#楼及地下车库工程，结构类型为框剪结构，总面积为61274.9㎡。在施工过程中使用此工法组织施工，施工方便、缩短了标准层施工工期、降低了工序穿插，得到建设单位、监理单位、建设局一致认可。
