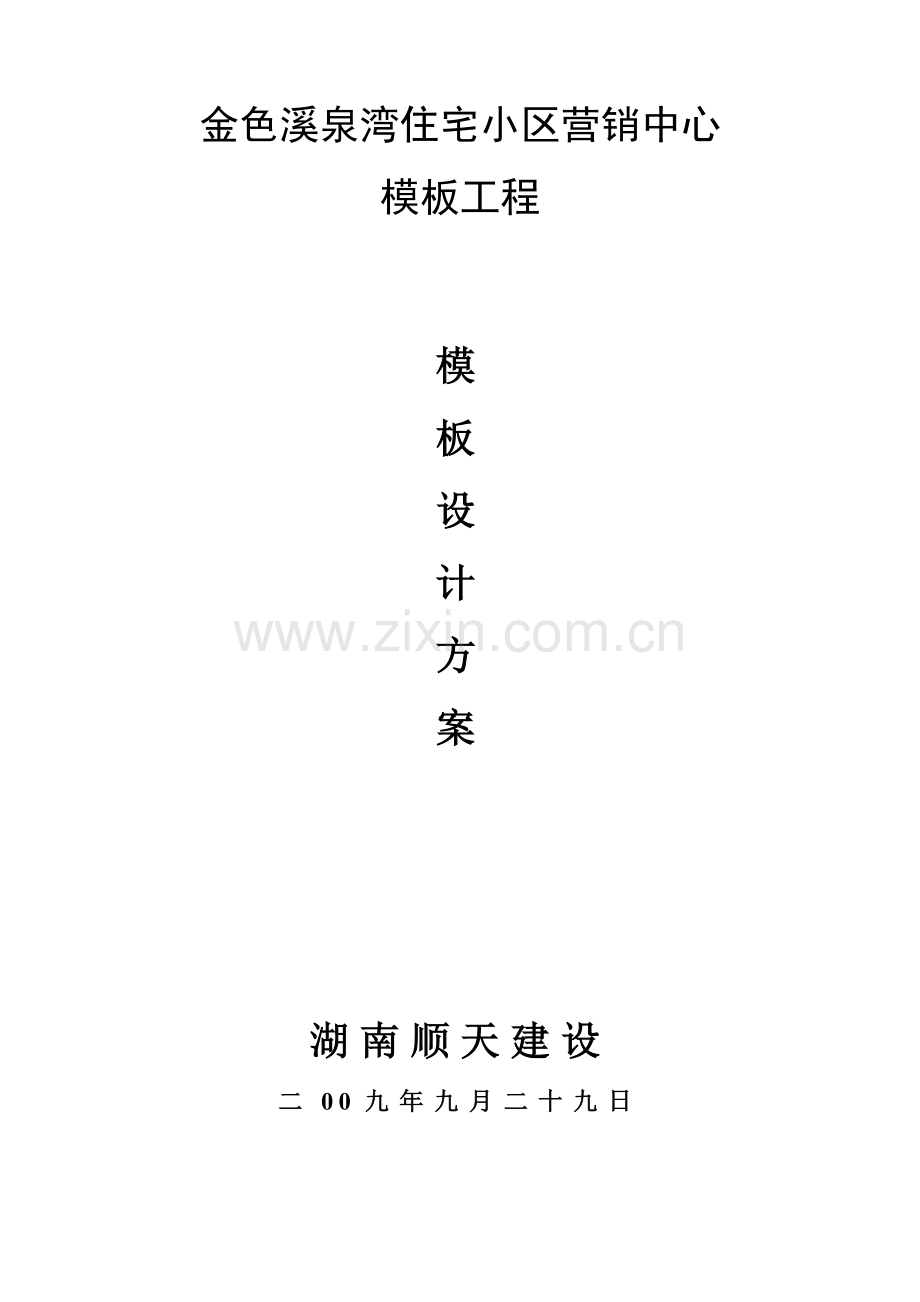

金色溪泉湾住宅小区营销中心
模板工程

模
板
设
计
方
案

湖南顺天建设
二00九年九月二十九日

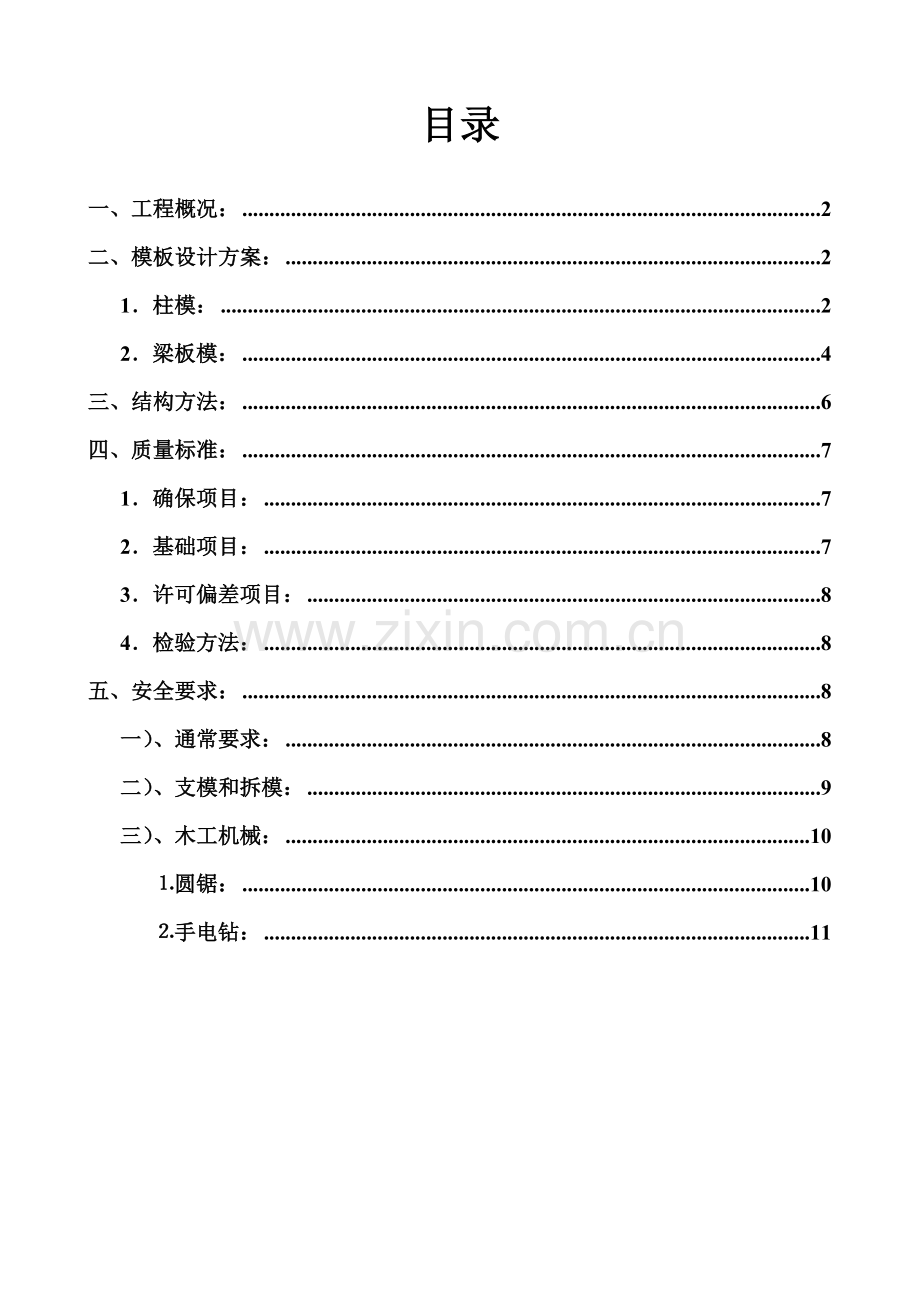

目录

一、工程概况： 2
二、模板设计方案： 2
1．柱模： 2
2．梁板模： 4
三、结构方法： 6
四、质量标准： 7
1．确保项目： 7
2．基础项目： 7
3．许可偏差项目： 8
4．检验方法： 8
五、安全要求： 8
一）、通常要求： 8
二）、支模和拆模： 9
三）、木工机械： 10
⒈圆锯： 10
⒉手电钻： 11

金色溪泉湾住宅小区营销中心
一、工程概况：
本工程在长沙市苗圃，总建筑面积2891.27m2，框架结构,建筑层数为3+1层。
二、模板设计方案：
依据质量计划，本工程为创优工程，模板安装质量高低直接影响本工程创优计划。所以怎样抓好工程质量，尤其是模板工程质量，成为项目经理部质量工作关键。
本工程模板拟采取胶合板（1830×915×18）作板模，木枋（50×100），钢管（φ48×3.5）加固方法。
1．柱模：
拟采取图方法进行加固，尤其要确保木枋压板缝，
预防漏浆。
① 荷载集成：
依据F1=0.22
F2=Υh
已知：Υ=24FN/m3
t0=200/25+15=5h
V=5m/h
H=5m
β1=β2=1.0
则：F1=0.22×24×5×1.0×1.0×=59KN/m2
F2=24×5=120KN/m2
取F=F1=59KN/m2
② 面板验算：
按工跨连续板计算，取1000宽板带，由最不利柱宽60°，得：
Mk=qe2/8=1/8×59×0.32=0.66KN.m
依据：Mk=f.w
f=22.9N/mm2
b=1000mm
h=18mm
Mk=22.9×1000×182×1/6=1.29KN.m
Ms=1.2.Mf=1.2×0.66=0.79KN.m
则：Mk>Ms 满足要求。
③ 木枋（小楞）验算：
按3跨连续梁计算，取计算宽度300，由
L=800mm,q=59×0.3=17.7KN/m
得：Mk=qe2/10=1/10×17.7×0.82=1.13KN.m
已知：b=50mm, h=100mm
则： Mk=f.w
=22.9×1/6×50×1002=1.91KN.m
Ms=1.2.Mk=1.2×1.13=1.36KN.m
Mk>Ms,满足要求。
④ 钢管（大楞）验算：
按半嵌固计算，e=600mm,T=59×0.3×0.8=14.1KN/m
由：M=Te/8=1/8×14.1×0.6=1.06KN.m
已知：W=5.08cm3
f=215N/mm2
则：Mk=f.w=215×5.08×103
=1.09KN.m>M,满足要求。
2．梁板模：
拟采取图方法安装加固，对于首层，模板体系稳定性尤为关键。
小横杆@350
立杆@1000X1000
连系杆，单向部署
大横杆，单向部署

500
1500

连系柱，双向部署

楼地面

① 荷载汇成：
由：新浇钢砼结构：25×0.05=12.5KN/m2
模板体系： 0.5KN/m2
施工荷载： 2.5KN/m2
即：计：15.5KN/m2
② 板模验算：
取1000宽板带计算，按5跨板计算：
Mk=qe2/12
已知：q=15.5KN/m, L=350
则：Mk=1/k×15.5×0.352=0.16KN.m
Ms=1.2.Mk=0.19KN.m
<Mk满足要求。
③ 木枋验算
按三跨连续梁计，计算宽度350
由L=1000
q=15.5X0.35=5.43KN/M
得：MS=1.2X1/10X5.43X1.2=0.65KN.M
<Mk 满足要求
④ （钢管）大楞验算
按三跨连续梁计：
L=1000，T=15.5X0.35=5.42KN
M=T.L/6=5.42X1X1.2/6=1.08KN.M< Mk满足要求
④ 立杆验算
按简支计
L=Lmax=3000
T=15.5KN
A=4.89cm2
I=1.58cm
б=T/A=15.5X103/4.89X103
=31.7N/mm2
λ=l/I=300/1.58=190
Ψ=0.22
Ψ.f=0.2X215=47.3>б
满足要求
三、结构方法：
为了确保模板体系强度、刚度、稳定性满足设计需要，需作好下述结构方法。
立杆基础应牢靠、平坦，对于底层在回填土扎实基础上，加垫通长木枋，并确保立杆在木枋中心。梁板立杆和柱模支撑系统应牢靠联络。
底层层高较大，需加设剪刀撑、剪刀撑设置位置，周围封闭，在短方向中间设一道，长方向上每8m设一道。
水平连系杆设置亦尤为关键，其中扫地杆及中间连系杆在纵横向贯通，连系杆间距为。
木枋加固
主梁开口处
在模板开口部位需加设木枋以增强其刚度、强度，图，在主次梁交接处主梁加固方法。

主梁

为了预防漏浆，柱模边缝应用木枋压好梁板模结构以下：
木枋
板模
木枋

梁底模
斜撑
梁侧模

为了增加砼面光滑度及提升模板周转次数，板模后，应清除附在板上砂浆，并刷脱模剂。对于底层模板接缝采取宽幅胶带纸贴缝。
用钉子固定
150

在柱脚开清洗孔（150×150），确保清洗正常进行。拉洁筋采取预埋胡子筋方法处理（图）：
柱

柱模
梁柱截面按负偏差-3mm进行制作、安装。
四、质量标准：
1．确保项目：
模板及其支架必需含有足够强度、刚度和稳定性，其支架支承部分必需有足够支承面积。如安装在基土上，基土必需坚实并有排水方法。
2．基础项目：
（1）模板接缝宽度小于1.5mm。
（2）模板应刷隔离剂，并清除好板面砂浆。
3．许可偏差项目：
（1）轴线位移：5mm
（2）标高偏差：±5mm
（3）截面尺寸：+4~-5mm
（4）每层垂直度：3mm
（5）相邻板面高低差：2mm
（6）表面平整度：5mm
（7）预埋件位移：3mm
（8）预留洞位移：10mm
4．检验方法：
（1）垂直度采取铅垂线方法。
（2）标高、平整度采取水准仪。
（3）在模板面上用经纬仪和钢尺打击边框线，检验截面尺寸等。
五、安全要求：
一）、通常要求：
⒈工作台、机械设置，应合理稳固，工作地点和通道应通畅，材料、半成品，堆放应成堆成垛，不影响交通。
⒉操作木工机械不准戴手套，以防将手套卷进机械造成事故。
二）、支模和拆模：
1、顶撑应从离地面50cm高设第一道水平撑，以后每增加2m增设一道。水平撑应纵横向设置。
2、顶撑接头部位夹板不得小于三面，夹板不得小于50×8×2.5cm，相邻接头应相互错开。
3、支撑底端地面应整平扎实，并加垫木，不得垫砖，调整高底木楔要钉牢，木楔不宜垫得过高，（最好是2块）。
4、支模应接工序进行，模板没有固定前，不得进行下道工序。严禁利用拉杆、支撑攀登上下。
5、支设4m高以上立柱模板，四面必需顶牢，操作时要搭设工作台，不足4m高可使用马凳操作。
6、支设独立梁模应设临时工作台，不得站在柱模上操作和梁底模上行走。
7、二人抬运模板时要相互配合，协同工作。传送模板、工具应用运输工具或用绳子系牢后升降，不得乱扔。
8、不得在脚手架上堆放大批模板等材料。
9、纵横水平撑、斜撑等不得搭在门窗框和脚手架上。通道中间斜撑、拉杆等应设在1.80m高以上。
10、支模中如需中间停歇，应将支撑、搭头、柱头封板等钉牢，预防因扶空、踏空而坠落造成事故。
11、利用门型架、钢管等支模配套使用，按要求设置水平和剪刀撑。
12、模板上有予留孔洞者，应在安装后将洞口盖好。砼板上予留洞应在拆模后将洞口盖好。
13、必需做好拆模试块，试块强度达成规范要求才能拆模。
14、拆除模板应经施工技术人员同意，并含有验收手续。操作时应按次序分段进行，严禁猛撬、硬砸或大面积撬落和拉倒，停工前不得留下松动和悬挂模板。
15、拆除檐口，阳台等危险部位模板，底下应有架子、安全网或挂安全带操作，并尽可能做到模板少掉到架、安全网上，少许掉落在架、安全网上模板应立即清理。
16、拆模前，周围应设围栏或警戒标志，关键通道应设专员看管，禁人入内。
17、拆模次序应按自上而下，从里到外，先拆掉支撑水平和斜支撑，后拆模板支撑，梁应先拆侧模后拆底模，拆模人应站一侧，不得站在拆模下方，几人同时拆模应注意相互间安全距离，确保安全操作。
18、拆下模板应立即运到指定地点集中堆放或清理归垛，预防钉子扎脚伤人。
三）、木工机械：
⒈圆锯：
⑴ 操作平台要稳固，锯片不得连续缺齿和缺齿太多，螺丝帽要上紧。圆锯应有防护罩，不得使用倒顺开关，应使用点动开关。
⑵ 操作人应站在锯片一侧，严禁站在和锯片同一直线上，手臂不得跨越锯片操作。
⑶ 进料必需紧贴靠山，不得用力过猛，遇硬节应慢推，接料要待料出锯片15cm，不得用手硬拉。
⑷ 加工旧料时，须先清除铁钉、水泥浆、泥砂等。
⑸ 锯短料时应用推棍，接料使用刨钩。严禁锯超出圆锯半径木料。
⑹ 锯片未停稳前不许用手触动，也不要用力猛推木料方法强迫锯片停转。
⑺ 电动机外壳及开关铁外壳应采取接零或接地保护，且须安装漏电保护开关。
⒉手电钻：
⑴ 使用前要先检验电源绝缘是否良好，有没有破损，电线须架空，操作时要戴绝缘手套，使用时要安装漏电保护开关。
⑵ 按铭牌要求，正确使用手电钻，发觉有漏电现象或电动机温度过高、转速忽然变慢和有异声，应立即停止使用，并交电工检修。
⑶ 在高空作业时，应搭设脚手架，危险处作业要挂好安全带，工作中要注意前、后、左、右操作条件，预防发生事故。
⑷ 向上钻孔时，只许用手或扛杆措施顶托钻把，不许用头或肩扛等措施。
⑸ 电钻在转动中，只准用钻把对准孔位、严禁用手扶钻头对孔。
⑹ 工作完成后，应切断电源，收好导线以备再用。

湖南顺天建设集团

金色溪泉湾营销中心项目部

9 月 29 日
