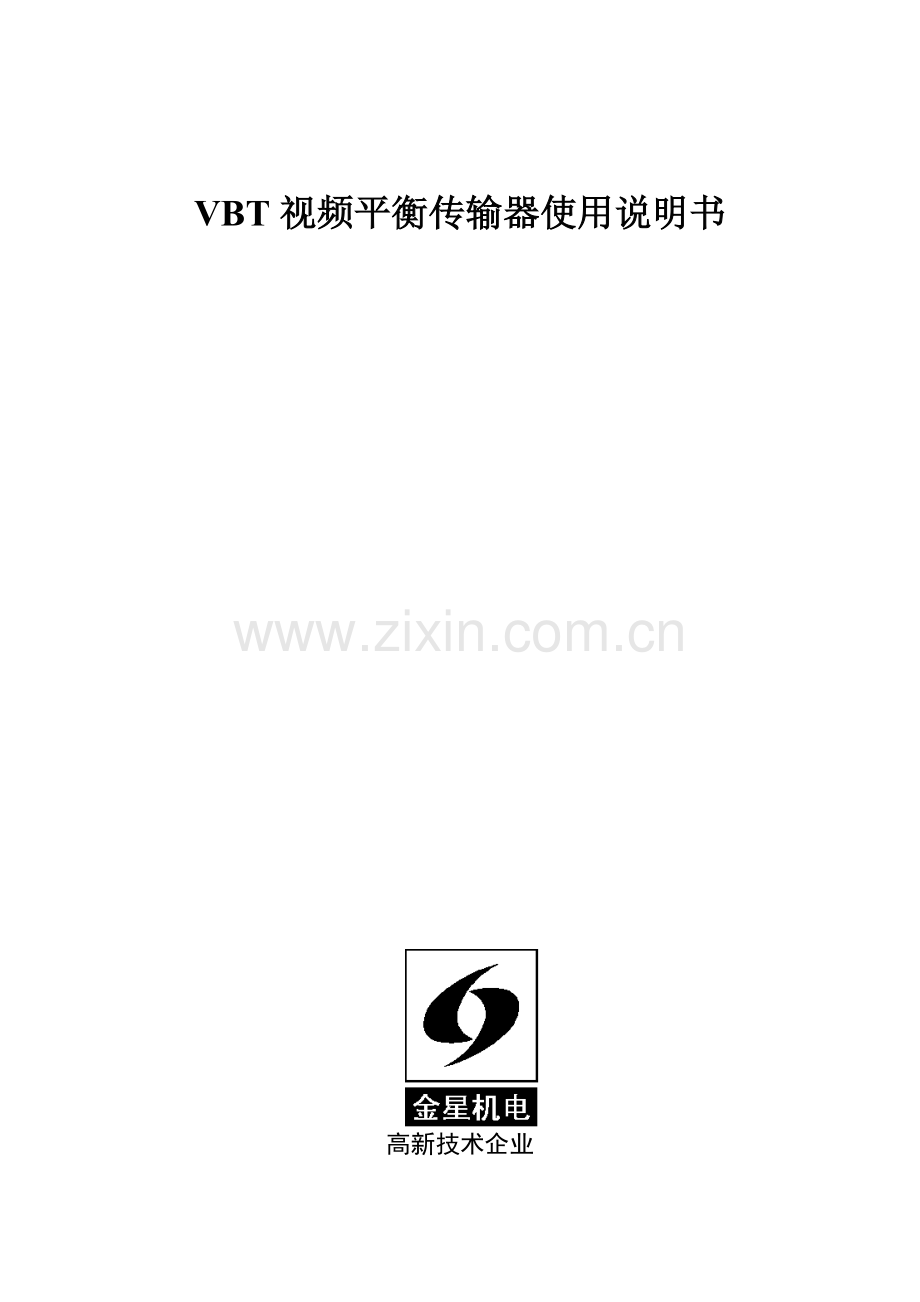

VBT视频平衡传输器使用说明书高新技术企业合肥金星机电科技发展目 录一、产品介绍：3二、安装说明4三、调整：5四、常见故障及处理方法：6一、产品介绍：GS-VBTSR系列视频平衡传输器经过专用数字视频电缆或超五类双绞线连接传输视频信号，从而替换了同轴电缆传输，是针对1.2Km距离内视频监控应用专门设计。该产品以美国最新高科技专用芯片为关键，经过采取优异技术已经能够在双绞线上传输高质量图像信号，在专用数字视频电缆上传输距离可达1200m。假如需要增加传输距离，能够采取增加中继站，使距离最远可达成2.4Km或更远。因为平衡信号传输方法通常要优于传统同轴电缆传输方法，视频平衡传输器经过数字视频电缆传输1.2Km后图像质量和0Km视频同轴电缆传输视频信号（采取示波器测量）对比，基础无失真（加权信噪比60db，25帧/秒实时传输）。因为双绞线传输平衡信号，电磁干扰相互抵消，能够有效抑制共模干扰，即使在强干扰环境下也能传输极好图像，含有传输距离远、布线轻易、价格低廉等特点。VBT视频平衡传输器由发射器和接收机两部分组成。发射器型号为VBTS01,电源输入分交流220V、24V和直流12V三种；接收机型号有VBTR01（单路）、R04（四路）、R08（八路）、R16（十六路）。该系统适适用于智能楼宇、写字楼、宾馆、仓库、医院、工矿企业厂房及厂区，尤其是工频干扰十分严重场所。另外，可配套发电厂、水泥厂常温及高温工业电视监控系统。 技术规格：1、视频：信号制式 PLA NTSC SECAM兼容输入电平 1Vpp BNC插头输入/输出阻抗 75平衡端 100视频带宽 DC-6MHZ加权信噪比 60db微分增益 1微分相位 22、电源：发射器输入电源220V/24交流（带双9V变压器）或12V直流输入接收机 220V交流3、工作温度： 20504、专用数字视频电缆规格：HSYY-420.5视频数字电缆线缆阻抗 100直流电阻 180/1KM AWG24分布电容 5.8PF/m严禁直接使用屏蔽双绞线二、安装说明：GS-VBTS01及VBT-R01、R04、R08、R16为双绞线平衡传输器发射及接收部分。采取12VDC供电发射器VBTS01能够直接安装在前端解码器机盒内，由解码器供电；采取220V/24VAC供电发射器，配有外置式或内置式小型变压器。该三种供电方法由用户在采购时决定。对于不使用解码器控制摄像探头，能够采取220V/24VAC供电双绞线发射器（也能够使用给摄像机供电24VAC/12VDC供电发射器），将该发射器和随机配置小型变压器直接安装在室内（室外）摄像机防护罩内并固定。发射器配有LED指示灯，输出双绞线采取二线压接端子，视频接口为BNC座，发射器上拨码开关用于设置不一样传输距离（见表1）。开关距离m发 射 器1230m000150m000300m010600m100900m1011200m111（表1）接收端分单路（R01）、4路（R04）、8路（R08）、16路（R16）四种，单路用于点对点传送，多路接收端在一起可采取多路个接收端集中管理，4路接收端采取19寸机箱，8路、16路接收端均采取19寸统一机箱，高度1U，多路接收机正面有电源指示灯及对应每路4位拨盘开关，用于设置不一样传输距离（见表2）开关距离m接 收 器12340m0000150m1000300m1000600m0100900m11001200m0001（表2）接收端后面板上方有BNC视频座，视频输出能够直接连接监视器和硬盘录像机，无需使用视频二分配器（内部已配有有源视频分配器），下方为双绞线输入端子（V/V）及485总线控制信号输出端子（/），从发射端引出一对双绞线可对应接入接收端后面板双绞线输入端子；另外后面板左下方为485总线输入端子，可输入一路485总线控制信号，现场解码器485总线控制信号经过双绞线另外两对屏蔽线中任何一对进行传输。这么，一根四对数字视频电缆，其中两对非屏蔽线用来传输视频信号（备用一对），另外两对屏蔽线用来传输控制485总线信号（备用一对）。四对双绞线也能够同时传输2路视频信号、2路485总线信号。使用一根双绞线内几对双绞线分别传送不一样信号，相互之间不会产生干扰。R01单路接收端采取两芯压接端子接入双绞线，拨码开关依据距离进行设置，含有两个BNC（内部已配有有源视频分配器）输出视频，接上电源（AC220V）即可使用。三、调整：将一对双绞线一端连接到发射端二线压接端子，另一端连接到接收端输入端子。必需注意是发射端双绞线接口V、V一定要和接收端双绞线接口V、V相对应，不然无正常视频输出。调整时通常按传输电缆长度来调整发射端及接收端拨码开关，因为各生产厂家生产双绞线缆线电容存在差异，在实际工程应用中拨码开关能够设置到更远或更近一个距离档，以确保最好图像效果。假如使用标准视频信号发生器做信号源及用示波器调试效果愈加理想，可使图像对比度、色度及清楚度充足恢复到原信号水平。因为本产品采取加权及视频预加重电路，传输后图像清楚度甚至略高于原始图像。四、常见故障及处理方法：1、无图像：检验收发器供电是否正常，收发两端双绞线是否正确连接，有没有断线及短路，检验摄像机视频连接是否可靠。2、图像紊乱但没有色彩： 双绞线V、V反接造成，只要在其中一端将两根线对调即可。3、图像模糊很暗无色彩： 发射端及接收端距离选择拨码开关设置范围未调整或设置开关小于电缆实际长度。4、试验方法：用模拟真实使用环境作距离试验，用一箱300米左右五类线，每根线缆有4对线，能够串接成300M、600M、900M、1200M（串连联接），经过调整发射端及接收端距离，选择拨码开关直到最好图像为止。合肥金星机电科技发展（原合肥金星机电应用技术研究所）电话：,5324838传真：E-MAIL：邮政编码：230088地址： 安徽省合肥市高新区天智23号
