盾安光伏电站10MWp并网启动专项方案.doc

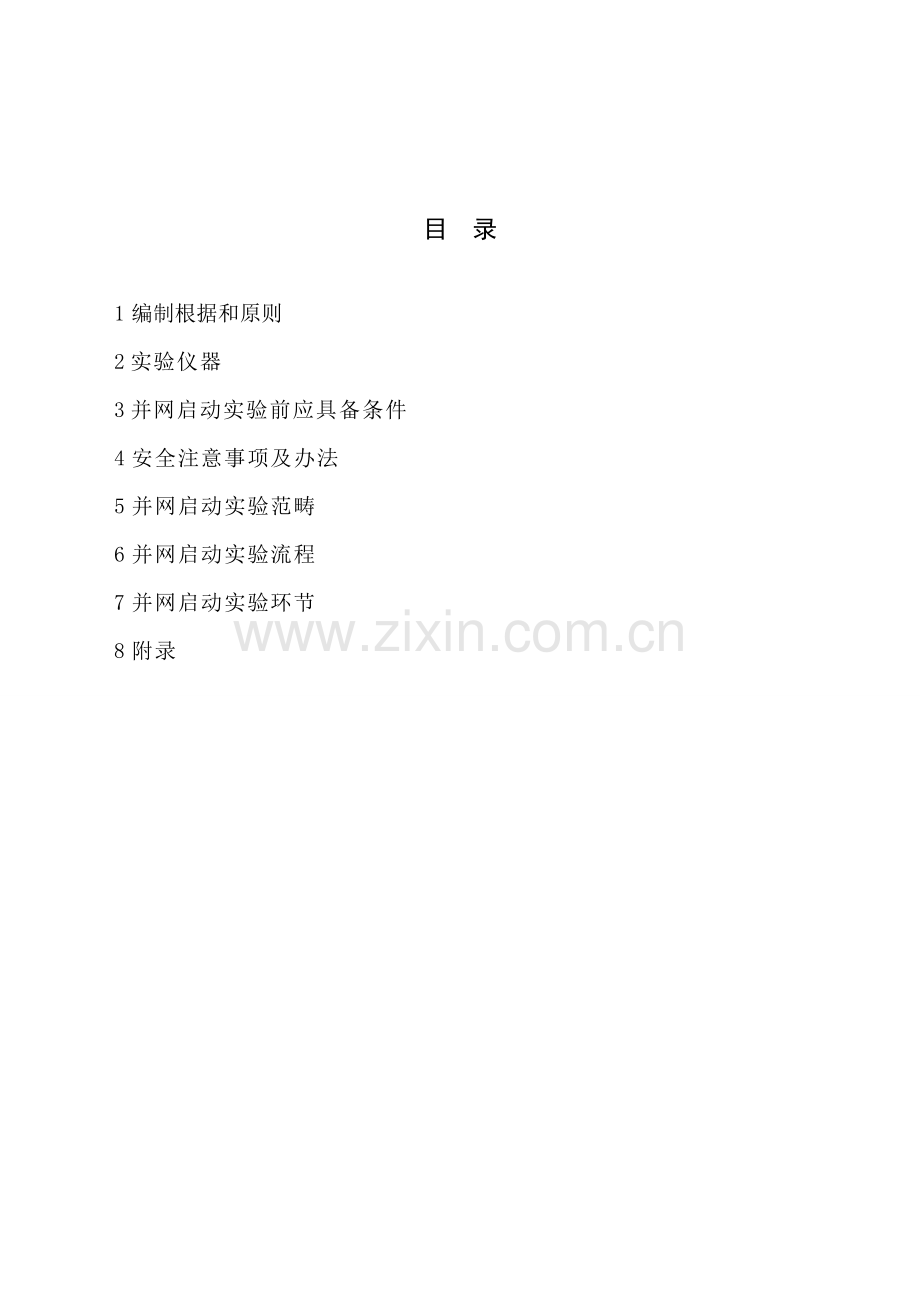

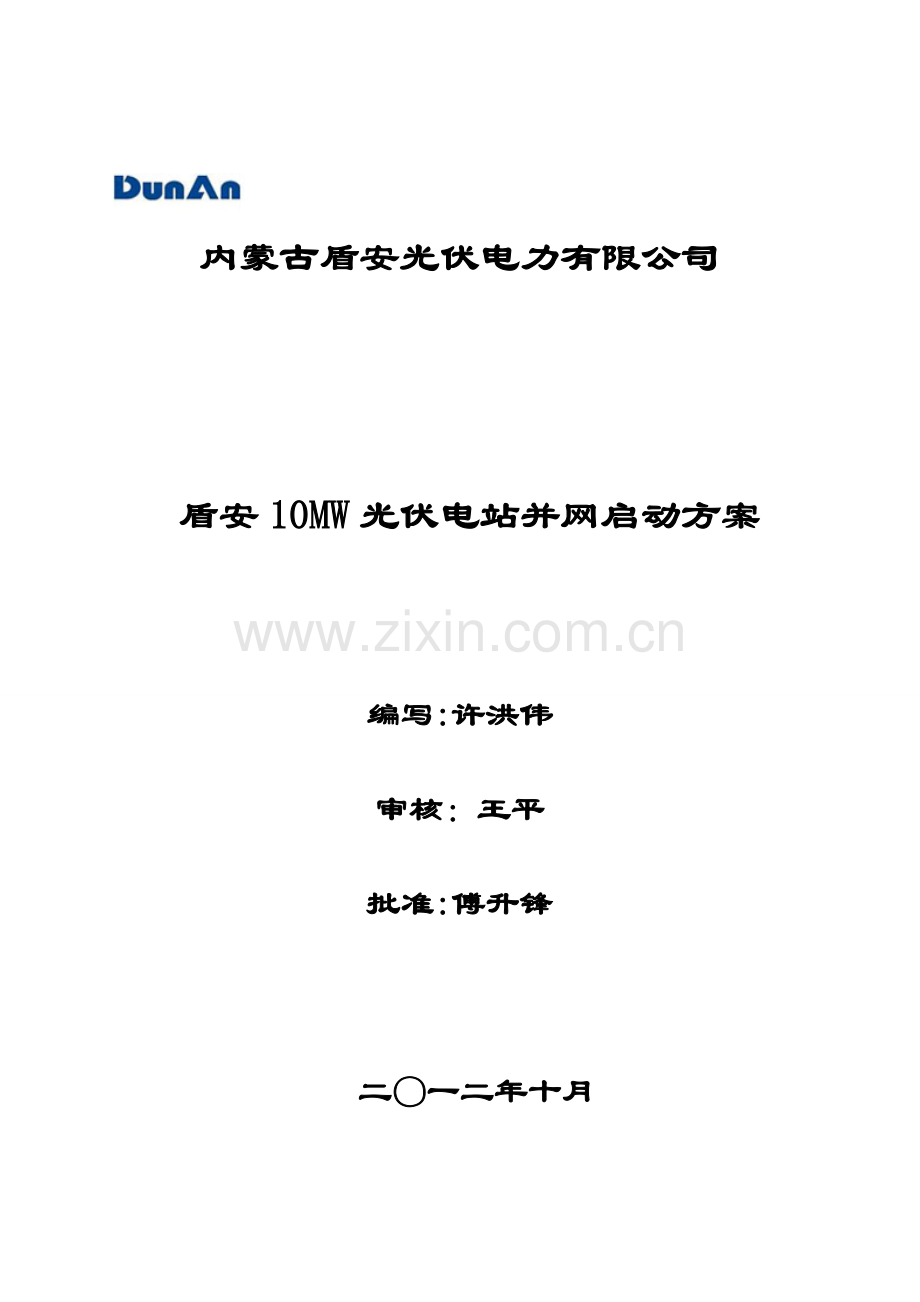

内蒙古盾安光伏电力有限公司 盾安10MW光伏电站并网启动方案编写:许洪伟审核：王平批准:傅升锋 二一二年十月目 录1编制根据和原则2实验仪器3并网启动实验前应具备条件4安全注意事项及办法5并网启动实验范畴6并网启动实验流程7并网启动实验环节8附录盾安光伏电站10MWp并网启动方案摘 要 本光伏电站是10kV 升压站，以一回10kV电缆线路送至布拉格220kV变电站，发电容量10MW，采用10个太阳能发电单元升压变压器用电缆接入厂内10kV配电室。10kV配电室进线5回，出线1回，为单母线接线，布拉格965间隔进线采用760米电缆，盾安951间隔出线采用双拼100米电缆，中间采用406米架空钢芯铝绞线，。站用电源由本期10kV母线引接一路，10kV（施工电源）引接一路，两路电源互为备用，以提高站用电可靠性。高压开关柜选用金属铠装型移开开关柜，内配10kV真空断路器。继电保护装置采用微机解决数字继电保护方式，对每个回路实行数字式保护，断路器控制；电量参数测量和数据变送，并且现场总线通过电缆以通信和I/O方式与本电站计算机监控站连接，实现遥测、遥信、遥控。1编制根据和原则 GB 18479- 地面用光伏(PV)发电系统 概述和导则 DL/T 527 静态继电保护装置逆变电源技术条件 DL/T 478 静态继电保护及安全自动装置通用技术条件 GB/T 19939- 光伏系统并网技术规定 GB 20513- 光伏系统性能监测 测量、数据互换和分析导则 Q/SPS 22- 并网光伏发电专用逆变器技术规定和实验办法 GB/T 19939-光伏系统并网技术规定 GB/Z 19964-光伏发电站接入电力系统技术规定 GB/T 6-光伏系统电网接口特性（IEC 61727：） 国家电网公司光伏电站接入电网技术规定（试行） GBJI47-90 电气装置安装工程高压电气施工及验收规范 GB50150-电气装置安装工程电气设备交接实验原则 GB50171-电气装置安装工程盘柜及二次回路接线施工及验收规范 国家电网公司十八项电网重大反事故办法(试行) 国家电网生技()400号 国家电网公司电力安全工作规程(发电站和变电所电气某些、电力线路某些)(试行)国家电网安监()83号 设计图纸、厂家图纸、阐明书及有关资料2实验仪器表1 实验仪器列表序号仪器设备名称型号规格编 号检 定结 果有效期备 注1万用表VC9808合 格.09.25实验仪器2指针式兆欧表ZC-7(1000V)12060069合 格.09.25实验仪器3数字双钳相位伏安表ETCR40001104003合 格.09.25实验仪器4钳形电流表TY3191010-2-032合 格.09.25实验仪器5数字式绝缘电阻表DY30-20033283合 格.09.25实验仪器3并网启动实验前应具备条件系统并网启动工作正式开始此前，并网启动人员应对本系统并网启动应具备条件进行全面检查。3.1电气应具备条件1盾安10MWp光伏电站与布拉格变并网10kV线路保护光纤联调已经完毕，线路保护装置单体调试已经完毕，线路保护定值已经输入无误，站内10kV受电开关一次实验已经完毕，报告齐全。2 站内微机监控系统已经带电试运，自动化、通讯设备均已验收合格，各级调度自动化通道验收完好，报告齐全。 3 UPS直流控制系统实验已经完毕，报告齐全。 4 站内10kV母线及母线电压互感器一次实验已经完毕，报告齐全。 5 站内10kV系统厂用变压器、#1#10光伏单元进线开关一次实验已经完毕，报告齐全。 6 #1#10光伏单元进线开关，保护带开关传动实验已经完毕，定值输入无误，报告齐全。 7 #1#10子变压器一次实验已经完毕，报告齐全。 8 逆变器实验已经完毕，报告齐全。 9 #1#10发电单元逆变器控制电源开关和#1#10方阵中汇流箱保险，应无异常。 10 #1#10方阵中逆变器室内逆变器直流输入开关和交流输出开关应无异常。 11 站内400V备用电源切换装置实验已经完毕，报告齐全。 12 本次启动实验关于所有设备名称、编号齐全，带电设备应有明确标志，设好警戒围栏。 13 实验人员应准备好关于图纸、资料、实验登记表格以备查用。 14 确认二次电流回路无开路，二次电压回路无短路现象。3.2 土建应具备条件 1 现场道路畅通，照明充分。 2 现场通讯设备以便可用。 3 备有足够消防器材，并完好可用。3.3 其他应具备条件 1 各级调度与光伏电站通信联系畅通，职责明确，贯彻到人。 2 施工单位和运营单位做好设备状况技术交底工作，各类安全用品、消防器具、现场设备命名均已准备齐全，运营规程、典型操作票编制完毕并经审定、批准，并报地调备案。配备足够检修人员，运营人员通过培训，熟悉一、二次设备及自动化设备运营和操作。 3 准备必要检修工具和材料。 4 准备好运营用工具和登记表格。 5 准备好关于测试仪表和工具。4 安全注意事项、办法及组织机构 参加并网启动所有工作人员应严格执行安规及现场关于安全规定，保证并网启动工作安全可靠地进行。 各带电设备应有明显标志牌和警告牌。非作业人员禁止进入作业现场。 如在并网启动过程中发现异常状况，应及时调节，并及时报告指挥人员。 所有安全工器具必要通过实验并合格方可使用。 并网启动全过程均应有各专业人员在岗，以保证设备运营安全。本次并网现场设投运总指挥： 操作组组长： 操作组成员：检查组组长： 检查组成员： 配合单位： 阐明： 所有参加工作人员应听从指挥，禁止违章操作和无令操作。 实验现场应备有充分完好消防设施设备及通讯设备。 不属于本次试运范畴内设备禁止操作。 实验过程中所有一次设备均应由安装及操作组人员负责进行监视、监听，检查接触与否良好、温度与否过高、有无放电异常声等。若遇有异常现象，应及时报告总指挥。如状况紧急，当事人可依照详细状况，按安全规程关于规定以及本办法规定，做紧急解决，解决后应及时报告总指挥。 在并网启动详细操作过程中加强监护，每项操作一人操作，一人监护，防止事故发生。 送、停电投运工作由投运总指挥统一发令，投运操作完毕后，由操作组组长向调度组报告，检查组在操作组完毕操作整个过程检查监督，总指挥和其她人员发现操作过程中浮现问题，应及时上报投运总指挥，由投运总指挥依照状况下达解决命令。 投运操作所有进行远方操作，就地操作必要由投运总指挥允许方可进行。5 并网启动实验范畴10kV布光线光伏电站侧电缆冲击带电实验。 光伏电站内10 kV母线带电实验。 #1#10子变压器冲击实验。（本次#1升压变） #1#10光伏方阵自动同期并网启动。（本次#1区） 站内400V备用电源切换实验6并网启动实验流程技术方案确认和交底并网启动实验前应具备条件检查确认确认所有将要投运设备状态10kV布光线带电实验光伏电站10kV母线带电PT二次核相941电容器冲击实验带负荷极性校验#1#10子变压器冲击实验（本次#1、#2升压变）#1#10光伏方阵自动同期并网（本次#1区、#2区）900甲站用电源冲击实验站用400V备用电源切换实验文献整顿及归档7并网启动实验环节7.1 确认所有投运设备状态 1 确认220kV布拉格变电站布光线965开关处在冷备用状态，所有地刀均在“分”； 2 确认光伏电站布光线951开关处在冷备用状态； 3 确认盾安光伏电站内10kV母线其她间隔10kV开关均在断开位置； 4 确认光伏电站内#1-#10变压器高压侧开关均在断开位置； 5确认光伏电站内#1-#10变压器低压侧开关均在断开位置； 6确认光伏电站内#1-#10逆变器小室内逆变器直流侧断路器均在断开位置； 7确认光伏电站内#1-#10逆变器小室内逆变器交流侧断路器均在断开位置； 8 确认光伏电站内#1-#10方阵中汇流箱保险均在断开位置；7.2 10kV布光线架空线及电缆带电实验（参照，由巴彦淖尔电业局负责实行）1、具备启动条件后，由布拉格220kV变、分别向地调报告有关新设备已经验收完毕，具备启动送电条件，并提出启动申请。2、将布拉格变10kV II段母线及965布光线转热备用，布拉格变1#主变低后备保护投入充电定值（祥见附件）。 3、布拉格变将965布光线开关转运营。4、布拉格变合上912母联开关（线路第一次充电）。5、布拉格变拉开965布光线开关。6、布拉格变合上965布光线开关（第二次充电）。7、布拉格变拉开965布光线开关。8、盾安10MW光伏电站将进线951布光线开关转运营。9、盾安10MW光伏电站投入919PT（由盾安变自行操作）。10、布拉格变合上965布光线开关。（第三次充电）11、退出10kV布光线两侧光差保护。12、测量二次电压幅值、相位以及相序对的性，三次冲击结束后，光伏电站10kV站内母线带电运营。13、对941电容器冲击实验。14、带负荷测CT极性。15、布拉格变1#主变低后备改回正常方式下保护定值。16、告知盾安10MW光伏电站送出10kV母线如下设备。7.3并网启动( 以01、02区升压变为例) 1 、检查01区、02区升压变高压侧负荷开关在断开位置。2 、合上1#进线952 10kV断路器，对1#升压变、2#升压变电缆进行冲击，冲击三次，每次冲击5分钟，间隔10分钟，每次冲击都必要派人就地观测一次设备、二次保护装置，确认正常后方可进行下步操作。3、拉开1#进线952 10kV断路器。4、合上1#升压变高压侧负荷开关。5、合上1#进线952 10kV断路器，对1#升压变压器进行冲击，冲击三次，每次冲击5分钟，间隔10分钟，每次冲击都必要派人就地观测一次设备、二次保护装置，确认正常后方可进行下步操作。6 、拉开1#进线952 10kV断路器。7 、拉开1#升压变高压侧负荷开关。8、合上2#升压变高压侧负荷开关。9、合上1#进线952 10kV断路器，对2#升压变压器进行冲击，冲击三次，每次冲击5分钟，间隔10分钟，每次冲击都必要派人就地观测一次设备、二次保护装置，确认正常后方可进行下步操作。10、拉开1#进线952 10kV断路器。11、合上1#升压变高压侧负荷开关。12、合上1#进线952 10kV断路器，01区、02区升压变带电运营。13 、合上1#升压变低压侧断路器。14 、合#1逆变器控制电源开关。15 、逐渐合光伏电站#1方阵中汇流箱保险，并确认无异常；16 、检查光伏电站#1方阵中逆变器直流输入电压与否符合规定，并确认电压质量合格17 、合#1#10方阵中逆变器室内逆变器直流输入开关，并检查无异常18、合#1#10方阵中逆变器室内逆变器交流输出开关，并检查无异常19 、逆变器并网操作环节：采用许继集团公司生产GBL200-500/270-HE型大功率逆变器逆变器。对与本项目采用是每单元有两台逆变器构成，总输出到双分裂变压器低压侧，再有变压器升至10kV传送至电网。其连接方式可有下图所示：对于该项目逆变器启动，必要满足如下条件：1 、逆变器交流侧必要有电，即10kV必要有电且经双分裂变压器传至逆变器交流侧。2 、逆变器直流侧必要有电，电压范畴在600V以上，阵列电压监控时间为90S,电网监控时间为90S。逆变器进过检测交流电网与否满足并网条件同步也会检测光伏阵列与否有足够能量。满足条件后，逆变器自动并网。准备并网时1、拟定紧急停机按钮在断开状态2、先用万用表分别测量逆变器交流侧及直流侧电压，与否在容许范畴内，注意：直流侧电压不得超过900V，交流侧电压不得超过362V.3、闭合逆变器前门3 、闭合交流侧断路器4、闭合直流侧断路器5、把启停旋钮选至START位置，触摸屏会显示逆变器在期待中状态，逆变器经5分钟自检，并网条件满足后，开始并网。逆变器一旦正常运营，无需人为干扰和控制，其具备自动判断故障及自动运营功能。关机操作: 如需要停机时，可通过触摸屏停机键操作：如果遇特殊状况需紧急停机时，可以按下逆变器门前紧急停机按钮或者把启停旋钮至STOP位置。机器立即停止运营。6 、按逆变器操作环节依次使各台逆变器并网； 7、通过后台监控观测电量变化，并检查无异常；8、光伏电站投运程序完毕，投入运营状态完好；7、4 900甲站用变冲击实验。 8附录盾安10MWp光伏电站与布拉格220kV变电站一次系统示意图1、光伏电站一次系统图2、光伏电站10kV系统一次系统图3、布拉格变电站一次系统图东升线西宝线布光线
