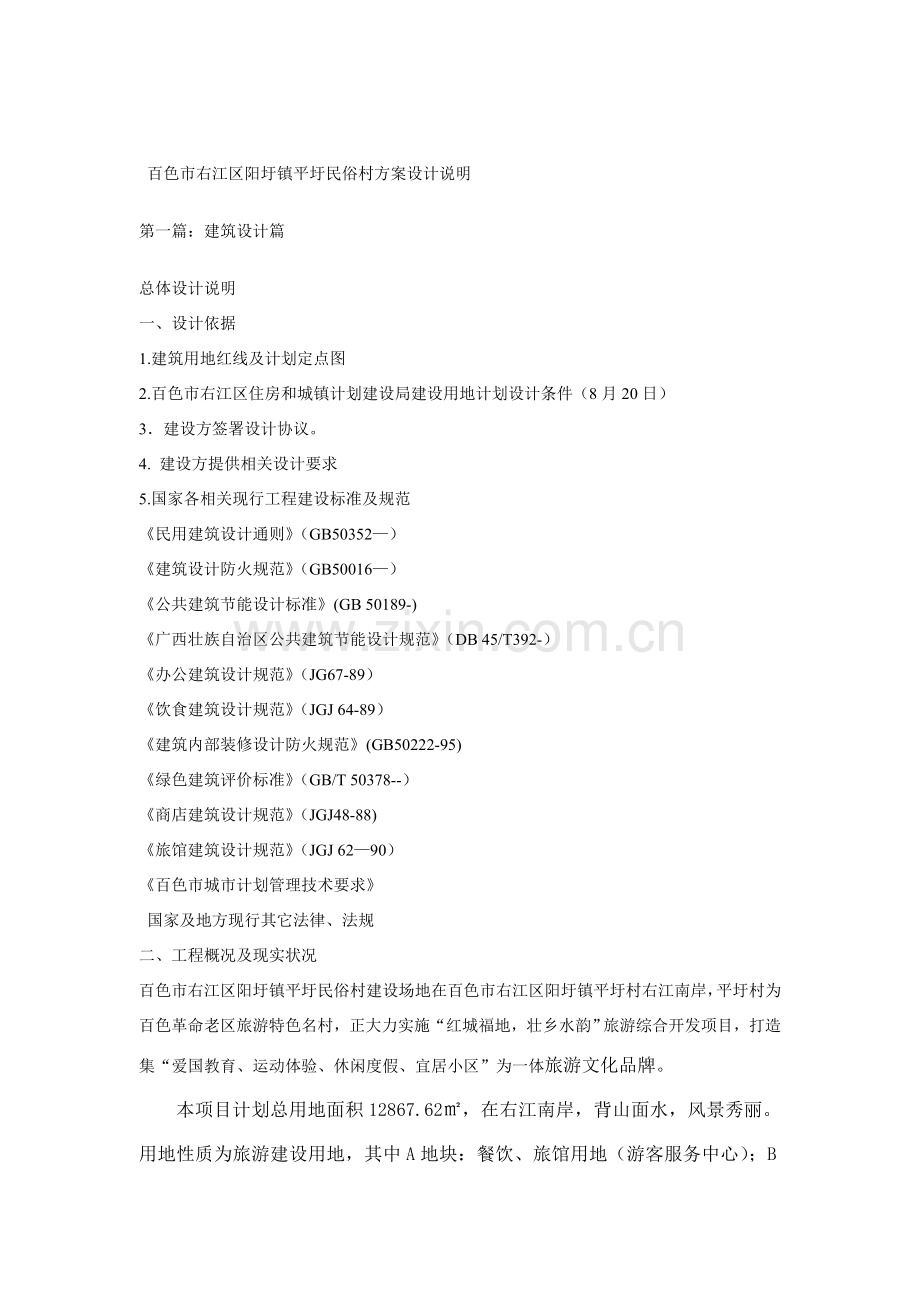

1、 百色市右江区阳圩镇平圩民俗村方案设计说明第一篇:建筑设计篇总体设计说明一、设计依据1.建筑用地红线及计划定点图2.百色市右江区住房和城镇计划建设局建设用地计划设计条件(8月20日)3建设方签署设计协议。4. 建设方提供相关设计要求5.国家各相关现行工程建设标准及规范民用建筑设计通则(GB50352)建筑设计防火规范(GB50016)公共建筑节能设计标准(GB 50189-)广西壮族自治区公共建筑节能设计规范(DB 45/T392-)办公建筑设计规范(JG67-89)饮食建筑设计规范(JGJ 64-89)建筑内部装修设计防火规范(GB50222-95)绿色建筑评价标准(GB/T 50378-)

2、商店建筑设计规范(JGJ48-88)旅馆建筑设计规范(JGJ 6290)百色市城市计划管理技术要求 国家及地方现行其它法律、法规二、工程概况及现实状况百色市右江区阳圩镇平圩民俗村建设场地在百色市右江区阳圩镇平圩村右江南岸,平圩村为百色革命老区旅游特色名村,正大力实施“红城福地,壮乡水韵”旅游综合开发项目,打造集“爱国教育、运动体验、休闲度假、宜居小区”为一体旅游文化品牌。本项目计划总用地面积12867.62,在右江南岸,背山面水,风景秀丽。用地性质为旅游建设用地,其中A地块:餐饮、旅馆用地(游客服务中心);B地块:餐饮、旅馆用地(游客服务中心);C地块:餐饮、旅游配套广场用地(游客接待、演艺中

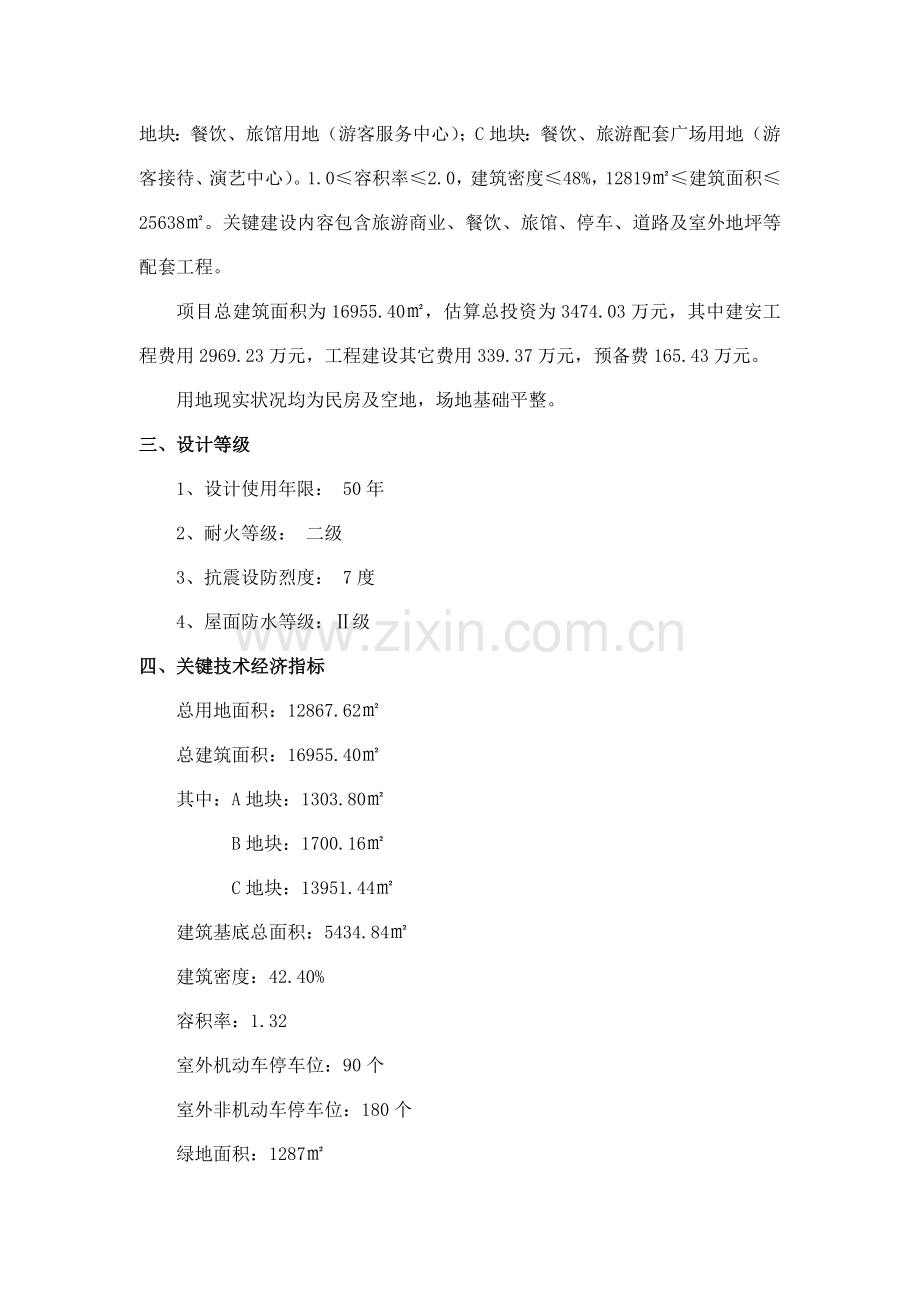

3、心)。1.0容积率2.0,建筑密度48%,12819建筑面积25638。关键建设内容包含旅游商业、餐饮、旅馆、停车、道路及室外地坪等配套工程。项目总建筑面积为16955.40,估算总投资为3474.03万元,其中建安工程费用2969.23万元,工程建设其它费用339.37万元,预备费165.43万元。用地现实状况均为民房及空地,场地基础平整。三、设计等级1、设计使用年限: 50年2、耐火等级: 二级3、抗震设防烈度: 7度4、屋面防水等级:级四、关键技术经济指标总用地面积:12867.62总建筑面积:16955.40其中:A地块:1303.80 B地块:1700.16 C地块:13951.44

4、建筑基底总面积:5434.84建筑密度:42.40%容积率:1.32室外机动车停车位:90个室外非机动车停车位:180个绿地面积:1287绿地率:10%五、总平计划布局A地块场地现实状况为拟拆除民房,东西走向,西面及北面为江滨路,东面及南面为已建成多层民房。地块在右江南岸,可看到漂亮江景,地理位置优越,自然风光优美,临街面约100米,宽2-19米不等,地块狭长且不规则。总平面设计拟建三层商业,退离江滨路不少于1米,和东面保留民房临江正立面平齐,保持延续商业立面,最大程度利用商业面积。B地块场地现实状况为空地,东西走向,北面为江滨路,西面、南面及东面为已建成多层民房。地块在右江南岸,临街面约57

5、米,宽19米,地块较为方整,商业价值高。总平面设计拟建三层商业,退离江滨路不少于1米,和西面保留民房及A地块拟建建筑临江正立面平齐,保持延续商业立面,最大程度利用商业面积。C地块场地现实状况为空地,地块在右江南岸,为L型地块,短边为东西走向,北面为江滨路,长约92米,宽约23米,长边为南北走向,长约320米,宽20-31米不等,西面为南北大道,东面为景观山体。拟建建筑退让323国道不少于5米,退让南北大道不少于5米。总平面设计顺应地形做了三层L型建筑,转角及短边为酒店餐饮娱乐部分,长边为酒店客房部分,其中沿街建筑不超出120米设消防车道穿过,不超出80米设人行通道。建筑后部设车道及停车场,建筑

6、退离山体,保留了缓冲地带,预防山体滑坡和地质灾难。景观绿化方面,C地块转角酒店后面是关键交通空间和民俗活动广场,广场背山面水,和景观山体形成景观轴线。整个景观山体绿树成荫,环境优美。右江江畔亦有自然江景,日出日落游人可一览平圩壮美河山。第二章 建筑设计一、建筑方案构思和特点 1.建筑努力争取做到实用、经济且美观。 2.表现桂西壮乡民族建筑特有文化底蕴及形象特点,营造壮乡民俗文化气氛和独特文化韵味,形成旅游民俗村建筑形态。 3.建筑围绕以人为本理念,充足表现南方建筑和环境关系,表现建筑文化地域性,气候性。 4.建筑设计充足考虑技术含量和节能环境保护关键原因,把开发利用和生态环境保护、资源保护合理

7、结合起来,坚持可连续发展策略。二、平面设计A地块:沿街做东西向餐饮,共三层。一层为独立餐饮,二、三层为集中餐饮。B地块:沿街做东西向商业,共三层。一层为独立商铺,二、三层为集中商业。C地块:江滨路和南北大道转角处设酒店,共三层,一层平面关键功效为大堂、厨房,二层平面关键功效为餐厅和包厢、三层平面关键功效为休闲娱乐。三、立面设计 建筑立面设计均采取壮乡民族建筑风格。设计从民俗村功效出发,考虑南方建筑遮阳、通风特点,深入挖掘当地建筑艺术,统一建筑风格,采取当地有特色材料,如竹、木、茅草等进行建设或装饰,坚持“舒适、整齐、温馨、休闲”服务特色。民族特色关键表现在:屋顶,盖顶采取青瓦,有字层,错层装饰

8、;屋檐,房屋外露和伸出部分加以民族建筑特色元素装饰,表现花草林木、飞禽走兽等精湛民族雕刻工艺;门窗、阳台、走廊,或花格或雕刻或吊脚,表现壮族民族建筑相同造型和元素;外墙颜色采取民族特色外墙颜色。四、 建筑消防设计和安全疏散A地块:三层建筑,功效为餐饮,正面临街,建筑内设两个疏散楼梯,二三层餐饮在两个疏散楼梯间点至最近疏散楼梯不超出40米,尽端点距最近疏散楼梯不超出22米。B地块:三层建筑,功效为商业,正面临街,建筑内设两个疏散楼梯,二三层餐饮在两个疏散楼梯间点至最近疏散楼梯不超出40米,尽端点距最近疏散楼梯不超出22米。C地块:三层建筑,功效为底层商业,二三层酒店客房餐厅及娱乐,正面临街。消防

9、车道环建筑一周,建筑内设五个疏散楼梯,二三层客房、餐饮在两个疏散楼梯间点至最近疏散楼梯不超出40米,尽端点距最近疏散楼梯不超出22米,酒店疏散宽度0.75米/100人需要3.85米,现有楼梯宽度3.90米满足疏散要求。五、无障碍设计建筑基地包含庭院,人形通路,停车车位做无障碍设计。建筑入口均做方便残疾人使用无障碍坡道。入口平台及门注意无障碍设计。酒店设无障碍厕位。六、建筑节能本项目所在地属于夏热冬暖地域北区。1、建筑节能方法(1)选择合理方案,实施经济运行技术;(2)推广及采取优异技术和设备,采取低能耗高效率设备及节能产品,降低中间过程多种损耗,提升社会效益及经济效益。(3)采取新型节能材料(

10、4)尽可能使用自然通风系统,降低机械通风。本项目依据计划布局,迎合当地夏季主导风(东南风),利于自然通风和提升室内空气质量。其次,在满足日照要求同时建筑物间距合适增大,有利于增强民俗村空气流动性,使单位时间内进风量增大,风速提升,从而加速建筑物和空气热交换,加紧建筑外围护结构散热速度,进而降低空调负荷。(5)设计便于自然采光,降低人工照明时间。经过对项目所在地日照条件进行分析,对建筑物位置进行优化部署,调整其间距以达成全部客房均达成节能建筑要求日照标准,同时也能拥有一个良好公共绿地日照,有利于居民室内及室外活动对日照需要。(6)提升绿化率,改善微气候。本项目设置了多层次、多样化绿化系统,不仅极

11、大丰富了建筑外部空间层次,使之更具亲切感和趣味性,还有利于改善区域生态环境。2、外围护结构节能优化设计结合广西本身气候、地域、当地建材等特点,民俗村外围护结构以下:(1)、外墙 外围护结构外墙体设计可采取190厚加气混凝土砌块,其导热系数仅为传统粘土砖1/5,能有效降低墙体传热系数,降低南方夏季室外热量向室内传导。(2)、屋面 面保温层设计可采取挤塑聚苯乙烯泡沫塑料板保温层,该材料含有良好保温性能,其导热系数为0.03,极大提升了屋面保温性能。(3)、外窗 在夏热冬暖地域北区公共建筑总能耗中,空调能耗占了关键部分,而建筑外围护结构空调负荷中,东西向外窗占35%左右。所以,我们在节能建筑设计优化

12、方案中,外窗可选择“一般铝合金热反射镀膜玻璃窗”,从而降低室外热量对室内传导。(4)、遮阳 依据气候特征、经济技术条件、房间使用性质等综合原因,总体采取综合式遮阳、内遮阳、玻璃遮阳等方法,最大程度同时满足夏季遮阳、冬季阳光入射、自然通风、采光等要求。(5)、内遮阳可降低空调负荷,改善室内环境。内遮阳关键形式有百叶帘、卷帘、窗帘等。(6)、玻璃遮阳是经过镀膜、着色、印花或贴膜方法降低玻璃遮阳系数,从而降低进入室内太阳辐射量。(7)、综合式遮阳是经过阳台、构架等方法来降低综合遮阳系数。七、建筑装修1、外装修:外墙采取抹灰加涂料方法,底层局部采取真石漆或贴外墙砖。2、楼地面:陶瓷地砖楼地面,卫生间为

13、防滑地砖。3、内装修:大部分为抹灰加涂料,内部装饰二次装修确定,卫生间贴瓷砖。 4、顶棚:刮腻子顶棚,内部装饰二次装修确定。第二篇 结构设计篇一、概况本工程由多栋三层建筑组成,其中A、B地块用做商铺,C地块一层用作商铺,二、三层局部用作住宅,其它均为商铺。结构均采取框架结构。二、设计依据1、采取关键规范、规程:建筑结构可靠度设计统一标准 (GB50068-)建筑结构荷载规范 (GB50009-)混凝土结构设计规范 (GB50010-)建筑抗震设计规范 (GB50011-)建筑地基基础设计规范 (GB50007-砌体结构设计规范 (GB50003-)2、设计荷载:依据百色市50年一遇基础风压为w

14、00.45kN/m2,按C类地域(有密集建筑群城市市区)。楼面均布活荷载值均根据建筑结构荷载规范(GB50009-)要求取值。3、本工程设计使用年限为50年,结构设计基准周期为50年,结构安全等级为二级。三、结构形式为了满足建筑平面要求部署灵活,可做成大空间商铺功效要求,结构部署拟采取框架结构。结构主体柱网依据上部墙体及底层商铺部署,尺寸相差不大且相对规整,柱大小为450x450500x500,按计算控制轴压比确定断面,同时兼顾住宅使用,尽可能避免太显著凸柱凸梁。框架梁依据不一样跨度,以200x500200x700为主,梁跨高比控制在1/15以内。四、抗震设防本工程抗震设防烈度为7度,设计基础

15、地震加速度值为0.10g,设计地震分组为第一组。本工程为三层商铺,所以抗震设防类别为丙类。五、结构方法建筑在平面上设置抗震缝或温度缝将结构分为比较均匀结构单元,缝宽均取100mm。六、关键结构材料选择混凝土强度等级:C25C30;钢筋:HPB300、HRB400;板筋拟采取HRB400钢筋,部分梁柱纵筋可采取HRB400钢筋,箍筋可采取HPB300,高强度钢筋采取可节省造价;填充墙:采取轻质高强页岩多孔砖,既可减轻重量,节省造价,也可节能,符合国家提倡发明节省型社会。七、基础本工程基础设计在充足了解地质资料和场地地基前提下,合理选择基础形式,以做到良好设计效果。基础形式及具体做法将在施工图设计

16、时结合地质勘察资料深入确定和深化。八、结构设计计算机辅助程序多层和高层建筑结构空间有限元分析软件SATWE(PKPM规范版)第三篇 电气设计篇一、设计依据1、工程概况本项目计划总用地面积12867.62,总建筑面积:16955.40,其中:A地块:1303.80,B地块:1700.16, C地块:13951.44。用地性质为旅游建设用地,其中A、B地块:沿街商业,共三层。一层为独立商铺,二、三层为集中商业。C地块:酒店,共三层,一层平面关键功效为大堂、餐厅,二层平面关键功效为餐厅和包厢、三层平面关键功效为休闲娱乐。2 设计依据: 民用建筑设计通则 GB50352 民用建筑电气设计规范 JGJ1

17、6- 建筑设计防火规范 GB50016 办公建筑设计规范 JG67-89 饮食建筑设计规范 JGJ 64-89 商店建筑设计规范 JGJ48-88 旅馆建筑设计规范 JGJ 629010KV及以下变电所设计规范 GB50053-94 () 低压配电设计规范 GB 50054-; 供配电系统设计规范 GB 50052-; 建筑照明设计标准 GB 50034-; 建筑物防雷设计规范 GB 50057-; 建筑电气工程施工质量验收规范 GB50303-; 有线电视系统工程技术规范GB 50200-94; 综合布线系统工程设计规范GB-50311-; 安全防范工程技术规范GB-50348-; 其它相关

18、国家及地方现行规程、规范及标准。二、设计范围1本工程设计包含以下电气系统:1)10/0.4kV变、配电系统;2)220/380V配电系统;3)照明系统;4)建筑物防雷、接地系统及安全方法;5)电话及网络综合布线系统;6)有线电视系统;7)安防监控系统三、变配电系统1、负荷等级。 本工程全部用电负荷均为三级负荷。2、负荷计算及变压器选择负荷估算序号负荷名称面积()用电指标(W/)设备容量(kW)需要系数(Kx)计算容P(kW)备 注1A地块照明等1303.849.8565.00.852.02B地块照明等1700.250.085.00.868.03C地块电梯-40.01.040.04照明等1395

19、1.550.17700.00.6420.03合 计-890.0580.04同期系数0.8 464.05消防用电10.010.02、总估算用电464.0kW。总装机容量约为504.3kVA。3、供电电源在C地块一层设置变配电房,设630kVA变压器一台,变压器负载率约为80.0%。从市政高压引入一路10kV电力电缆作为变压器电源。应急照明使用灯具自带蓄电池满足供电要求。4、计量采取高压集中计量,在10kV电源进线处设置专用计量装置。低压在变压器低压出线侧设有功、无功电表计量。各商铺采取电表箱内集中计量,酒店客房采取总箱进线处计量。5、功率因数赔偿采取低压集中自动赔偿方法,在变配电所低压侧设功率因

20、数自动赔偿装置,要求赔偿后变压器侧平均功率因数在0.90以上。荧光灯采取灯具就地赔偿,赔偿后功率因数为0.92以上。6、电气装置(1)高压装置拟采取金属铠装中置式高压开关柜,断路器选择进口真空断路器,操作机构采取弹簧储能操作,操作电源采取直流屏。(2) 变压器选择D,Ynll结线组10/0.4KV干式电力变压器。(3) 低压配电装置采取抽屉式配电屏,断路器拟采取国产新型断路器。四、配电线路1、低压配电对应急照明负荷采取放射式供电;对通常负荷采取树干式和放射式相结合方法。2、小于22kW电动机采取直接起动方法,22kW及以上电动机采取降压起动或软起动方法。4、通常见电负荷干线采取YJV电缆,末端

21、支线采取BV导线穿钢管暗敷。应急照明干线采取NH-YJV电缆,末端支线采取NH-BV导线穿钢管暗敷。5、关键水平干线路径沿室外覆土内埋地敷设或在一层底板内暗敷设,垂直干线敷设于电气竖井内。6、动力配电箱、动力控制箱装于专用机房或电气竖井内明装。7、A,B地块各单体设置一个配电总箱及应急照明箱,各商铺内设置分配电箱;C地块客房各区域每层设置配电总箱,各区域每三层设置一个应急照明箱,各客房设置分配电箱。电源由干线穿刺线夹或链接引来,总配电箱及应急照明箱在电井内挂壁明装。商铺及客房内分配电箱暗装。五、照明系统1、 照度标准及照明功率密度:房间或场所照明功率密度(W/)照度标准(Lx)大堂、门厅133

22、00餐厅13200商铺12200办公室11300客房15-2、光源:通常场所为节能荧光灯或节能型光源,灯具功率因数大于0.92,有装修要求场所视装修要求定。3、一般照明:一般照明在确保照度要求情况下,配合室内装修特点,在通常照明基础上,设置满足多种功效局部照明,照明开关选择单控开关、双控开关。施工时一次性预埋管线、开关盒和灯具接线盒,由开发商统一提供多款高效灯具、节能光源和控制开关,供业主装修选择。4、应急照明:变配电所、走道、电梯厅、楼梯间、前室、大堂等场所设置应急照明,采取220V电源供电,灯具自带蓄电池,供电时间大于30min。5、 疏散指示:在走道、安全出口、楼梯间及其前室、电梯间及其

23、前室、关键出入口等场所设置疏散指示标志灯,采取220V电源供电,灯具自带蓄电池,供电时间大于30min,灯具应常亮。6、 照明配电系统:全部负荷用电采取一路电源由配电室埋地暗敷设、电井能沿桥架敷设至各配电总箱;应急照明、疏散指示照明等一路专用电源配电,灯具自带蓄电池,供电时间大于30min。7、照明、插座支路分别由不一样支路供电,除注明外,照明支路导线为BV-3x2.5mm2穿SC20管敷设;插座支路导线为BV-3x2.5mm2穿SC20管敷设;全部插座支路(挂式空调插座除外)均设剩下电流保护器;应急照明支路导线为NH-BV-3x2.5mm2穿SC20管敷设。六、防雷保护、安全方法设防1、防雷

24、保护(1)本工程按三类防雷方法设防。(2)在建筑物屋面敷设接闪带和接闪杆作为接闪器,利用建筑物结构柱子内主筋做引下线,利用结构基础内钢筋网做接地网,接地电阻应小于1欧姆。进出建筑物金属构件应和防雷装置可靠连接。2、安全方法(1)本工程低压配电系统接地形式采取TN-C-S系统。(2)防雷接地及电气设备保护接地等共用统一接地装置,保护接地,弱电设备分设独立接地干线至接地网,要求接地电阻小于1欧姆,不然应在室外增设人工接地体。(3)本工程各单体采取总等电位连接。(4)在淋浴卫生间等处设辅助等电位连接。(5)在变压器高 、低压侧各相上装避雷器,配电总箱内均设浪涌保护器。(6) 有线电视系统引入端、电话

25、、网络引入端等处须设置浪涌电流保护器以预防雷电波侵入,保护电器设备安全,浪涌保护器应为D1类高能量试验类型。3、接地系统(1)强、弱电共用联合接地装置,要求接地电阻应小于1欧姆;(2)控制室(弱电设备用房)设备接地利用大楼共用接地装置,独立设引下线,采取BVR-25线。七、电话及网络综合布线系统 1、由市政电话及网络设经过单模光缆引来,电缆在室外穿SC镀锌钢管埋地敷设引至各地块一层电井中。A、B地块在一层电井中设电话及网络接入箱,各商铺设置内设置分配线箱。C地块在在一层电井中设电话及网络接入箱,在各层电井设分接线箱。电话及网络接入箱中设有分光器、配线架,分接线箱中设有交换机、配线架。客房内各设

26、置一对电话及网络插口。2. 系统中主干线采取2芯多模光纤,室外埋地敷设,电井中沿弱电线槽敷设至各分接线箱,分接线箱至各弱电接线箱采取UPT5-4P电线电缆,沿线槽敷设或穿PC20管沿墙及楼板暗敷或。3. 总接入箱和各分接线箱电井内挂墙明装,底边距地0.6m。户内分配线箱暗装,底边距地0.3m,电话、网络插口暗装,底边距地0.3m。八、电视系统由有线电视台将信号线引入中心机房或其它合适位置,再由机房向各终端布线。电视系统干线采取SYKV-75-9型同轴信号电缆,支线采取SYKV-75-5型同轴信号电缆。电视插口距地0.3米暗装。九、安防监控系统本工程安防监控系统,由业主另行委托专业单位设计,但要

27、满足相关安全防范规范要求,设备自带UPS电源作为备用电源。在电梯前室、走道、楼梯间及各关键出入口处设摄像头,在各电梯轿厢内设一摄像头。其它由专业单位具体实施。十、电气节能和环境保护 1.合理确定变压器容量,变压器均采取D,Yn11型结线、低损耗、低噪音节能干式变压器,采取大干线配电方法,降低线损,同时合理选择配电形式降低配电步骤。 2无功功率因数赔偿采取集中赔偿和分散就地赔偿相结合方法,变电所低压处设置集中赔偿,赔偿后功率因数不能小于0.95。荧光灯等采取就地赔偿,选择电子镇流器或节能型高功率因数电感镇流器,荧光灯单灯功率因数大于0.9。当采取合理功率因数赔偿及谐波处理方法后,可降低灯具等电子

28、设备对低压配电系统造成谐波污染,提升电网质量,降低对上级电网影响,并降低本身损耗。 3依据照明场所功效要求确定照明功率照度密度值,符合建筑照明设计标准GB50034-设计要求。 4采取高光效光源、高效灯具。 5选择绿色、环境保护且经过国家认证电气产品。在满足国家规范及供电行业标准前提下,选择高性能变压器及相关设备,选择高品质电缆、电线降低本身损耗。第四篇 给排水设计篇一、设计依据1. 相关批文和协议协议(见建筑部分);2. 建筑提供本工程红线范围内平、剖面图;3. 建筑给水排水设计规范GB50015 ();4. 建筑设计防火规范GB50016-;5. 自动喷水灭火系统设计规范GB50084-;

29、6. 建筑灭火器配置设计规范GB50140-;7. 给水排水制图标准GB/T50106-。二、设计范围本设计范围包含地块红线以内室内外给水、排水、雨水、消防给水系统设计及灭火器配置。三、工程概况本项目计划总用地面积12867.62,在百色右江南岸,用地性质为旅游建设用地,其中A地块:餐饮、旅馆用地(游客服务中心);B地块:餐饮、旅馆用地(游客服务中心);C地块:餐饮、旅游配套广场用地(游客接待、演艺中心)。1.0容积率2.0,建筑密度48%,12819建筑面积25638。关键建设内容包含旅游商业、餐饮、旅馆、停车、道路及室外地坪等配套工程。四、室外给水设计1. 水源:采取市政自来水作为本工程全

30、部用水水源(含消防用水和绿化用水、喷洒用水)。2. 室外给水系统:从市政给水管网接入2根dn200给水引入管,并在室外连成环状。本工程生活用水及室外消火栓用水均由此室外给水管网供给。五、室内给水设计1. 冷水用水量见表4-1表4-1 冷水用水量计算表序号用水点用水量标准 用水人数(面积)时改变系数用水时间(h)最高日用水量(m3/d)最大时用水量(m3/h)备注1商铺用水5(L/ m2.d)11000 m21.512556.882旅馆用水200L/每人每日1962.52439.24.083餐饮用水40 L/每用户每次5001.5102034未预见水量(1+2+3) 10%11.41.4按总用水

31、量10%5累计125.615.362. 本工程采取市政管网直接供水,冷水系统不分区,采取下行上给方法。六、室外排水系统1. 排水系统:室外排水采取雨水、污水分流制排水系统。生活污水经化粪池初步处理后排至市政污水管道。室内雨水和室外道路及场地雨水在室外用管道聚集后,排入市政雨水管道。2. 排水量:最高日排水量约115m3。3. 室外场地雨水排放设计暴雨重现期为3年。雨水量:Q=qF室外综合径流系数:=0.4硬地综合径流系数:=0.9雨水暴雨强度公式:室外道路边合适位置设置平箅式雨水口、搜集道路、人行道及屋面雨水。七室内排水设计系统1. 室内排水采取雨污分流。2. 室内污水系统室内污水经管道搜集排

32、入室外污水检验井,污水集中排至室外化粪池,经初步处理后,排入小区污水管网。3. 屋面雨水系统屋面雨水采取重力流排水,雨水系统设计重现期按3年,百色市q5=4.79L/s.100m2,屋面雨水经过天沟用管道组织排水至室外雨水检验井。八室内外消火栓设计1. 消防水量:本项目按体积为V50000旅馆进行消防设计。室内消火栓用水量20L/s,室外消火栓用水量30L/s,火灾延续时间2h。2. 室外消火栓给水系统:室外消防给水管网在场馆区内成环状部署,在环状管网上设地上式室外消火栓,其用水由校场馆区内给水管网直接供给,消火栓部署间距不超出120米。3. 室内消火栓给水系统:消火栓系统采取临时高压给水系统

33、,设消火栓加压泵。每个消火栓箱内设按钮,向消防控制室报警,并直接开启室内消火栓加压泵。消火栓给水加压泵在泵房内和消防控制中心均设手动开启和停泵控制装置。室内消火栓系统管道连成环状,系统不分区。消火栓部署间距80采使用方法兰或沟槽式卡箍连接。十二节能环境保护1. 采取合理用水量指标。2. 卫生洁具全部选择节水零配件。水龙头采取节水型并加装节水橡胶调整圈。3. 卫生间台式洗脸盆采取感应式水嘴,大便器采取脚踏式冲洗阀,小便器采取感应式冲洗阀。能够节省水量及预防交叉卫生污染。4. 全部水泵采取隔振基础。水泵进水管、出水管设置可曲挠橡胶接头和弹性吊、支架,降低噪音及振动传输。水泵出水管止回阀采取静音式止回阀,降低噪音和预防水锤。5. 每个止回阀全部设有DN15旁通小阀,用于试验它是否反向漏水,便于相关人员检验试验,不合格者可立即检修更换,避免失灵时所造成水量及能源浪费。6. 本工程总水表以后设管道倒流预防器,预防红线内给水管网之水倒流污染城市给水。7. 采取雨污分流排水体制,起到了分流节能作用。8. 本工程污水经化粪池处理后排入城市污水管道,预防对城市污水管道造成淤塞。
