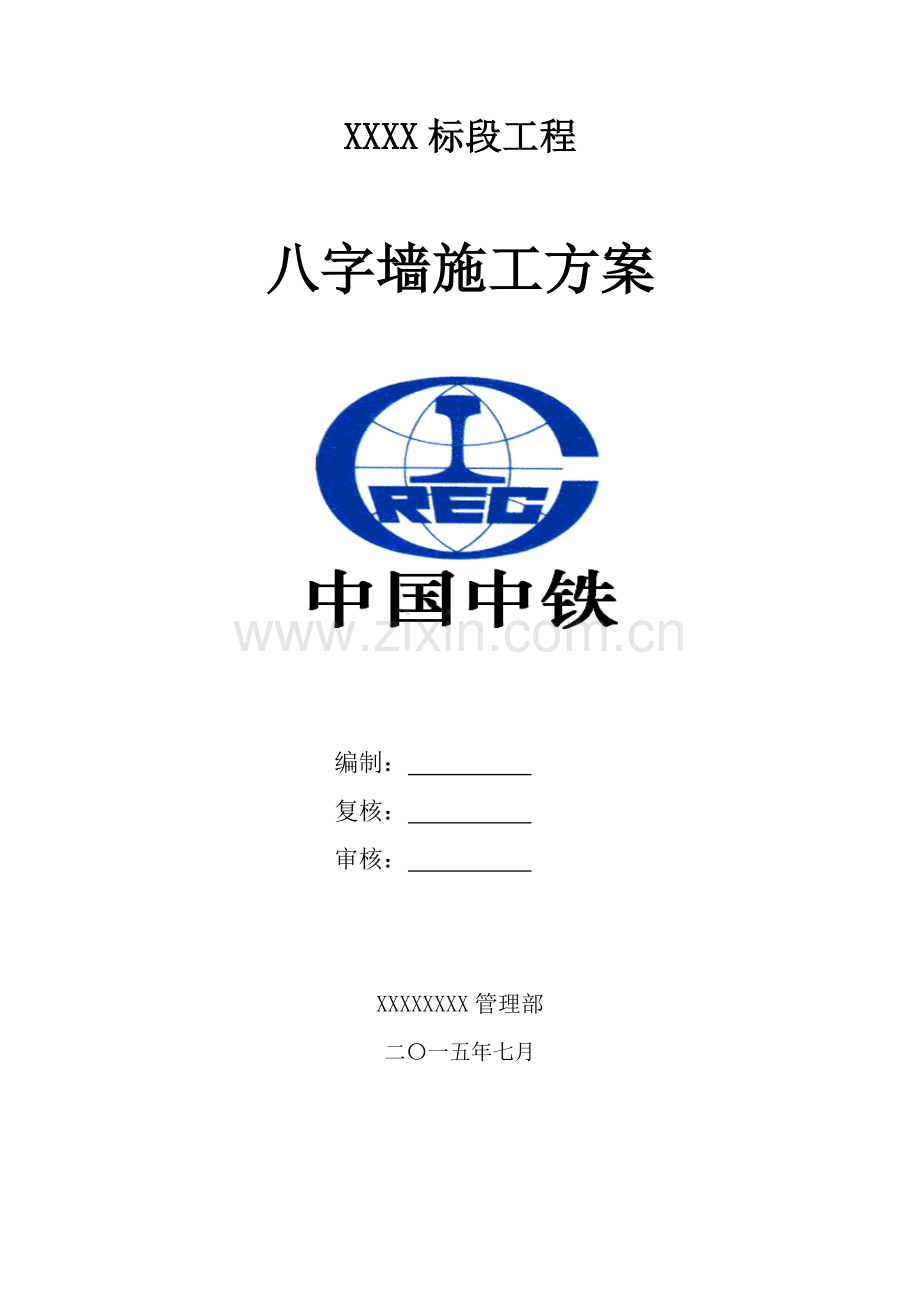

XXXX标段工程

八字墙施工方案

编制：
复核：
审核：

XXXXXXXX管理部
二〇一五年七月

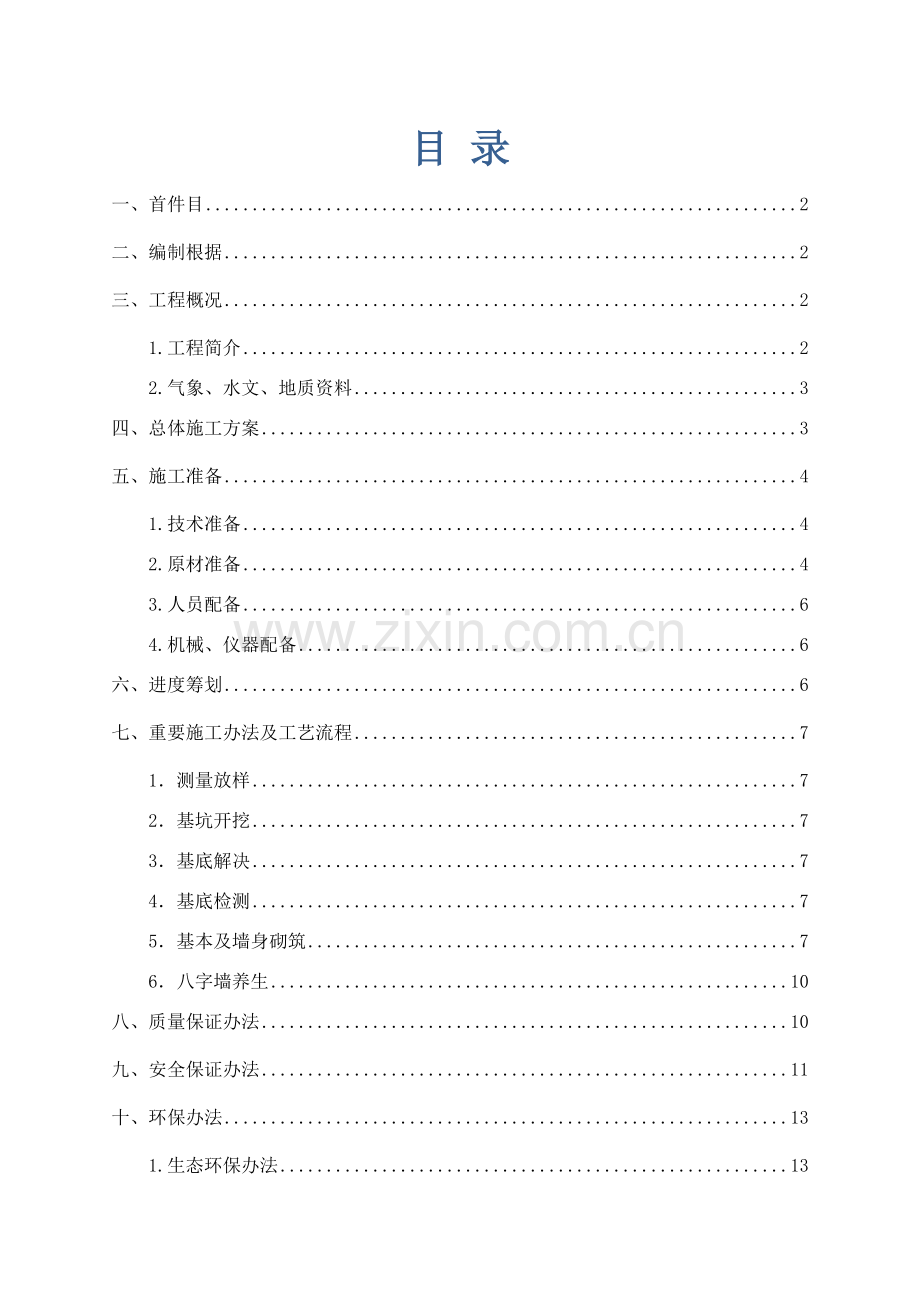

目 录
一、首件目 2
二、编制根据 2
三、工程概况 2
1.工程简介 2
2.气象、水文、地质资料 3
四、总体施工方案 3
五、施工准备 4
1.技术准备 4
2.原材准备 4
3.人员配备 6
4.机械、仪器配备 6
六、进度筹划 6
七、重要施工办法及工艺流程 7
1．测量放样 7
2．基坑开挖 7
3．基底解决 7
4．基底检测 7
5．基本及墙身砌筑 7
6．八字墙养生 10
八、质量保证办法 10
九、安全保证办法 11
十、环保办法 13
1.生态环保办法 13
2.水环保办法 13
3.大气污染及粉尘污染防治 13
十一、文明施工 14

八字墙施工方案
一、 首件目
 我项目部选定XXXXX钢筋混凝土盖板涵八字墙为首件。通过首件施工总结浇注过程中各项指标及施工工艺，以验证施工组织过程中机械配备、技术及防止办法、组织方式合理性与有效性，拟定最后施工技术方案，以指引后续工程施工。
二、编制根据
1.《XX施工总承包招标文献》及补遗书。
2.XX施工设计图纸及有关文献。
3.现行《公路工程技术原则》及其他交通部部颁原则、规范、规程、概预算编制办法及有关工程定额。
4.《内蒙古自治区交通运送厅关于履行高速和一级公路施工原则化管理实行意见》及《内蒙古自治区高速和一级公路施工原则化管理指南(试行)》有关规定。
5.公路工程质量检查评估原则（土建JTGF80/1-）。
6.现场踏勘调查获取本地资源、水文气象、交通状况、施工环境和风俗习惯等。
三、工程概况
1.工程简介
XXXX高速公路临河至白疙瘩段位于内蒙古西部巴彦淖尔市和阿拉善盟境内,该项目是国家高速公路网中第六条放射线(北京至乌鲁木齐)一某些，也是内蒙古自治区高速公路网“8 横 9 纵 8 支 8 环线”第八横重要构成某些，是北京连接内蒙古西北部、甘肃北部和新疆最为便捷公路通道。项目起点位于京藏高速公路临河互通立交西 2.5 公里处，与已建京藏高速公路相接，经陕坝、青山、敖伦布拉格、乌力吉、苏宏图、雅干、额济纳旗、路井，止于白疙瘩(蒙甘界)，接甘肃省拟建白疙瘩(蒙甘界)至明水(甘新界)高速公路，全长 930.558km。
本涵洞里程桩号为XXXX，形式为1-4×1.5m钢筋混凝土盖板涵，其八字墙及基本为M10浆砌片石砌筑。八字墙下设40cm厚砂砾垫层，基本厚60cm。墙高2.47m，上部宽46cm，下部宽112cm；内侧竖直，外侧坡度为3.75:1。左右两侧八字墙均与涵身轴线成30度夹角。
2.气象、水文、地质资料
（1）气象
本涵洞位区属北温带大陆性干燥气候区域。重要气候特性为：寒暑明显，光照充分，昼夜温差较大，无霜期长，干湿季和季风进退均较明显。春季气温回升缓慢，秋季天高气爽，降雨少，蒸发强；冬季风大温低，持续时间较长，易受暴雪侵袭。
（2）降水
本地区降水有明显季节变化，全年降水重要集中在6、7、8、月，8月测得有记录以来最大降水量为44.1毫米。年蒸发量为3136.6～4217.8毫米。
（3）风况
本地区季风盛行西风和西北风，春季气候多变，大风最多。年平均风速3.2~4.7米/秒。大风日数38.4～61.1天，沙尘暴日数10.7～28.6天，扬沙日数4.0～53.1天；普通10月下旬结冰，次年3月末解冻，土壤最大冻结深度120～163cm。
四、总体施工方案
八字墙及基本为M10浆砌片石挤浆砌筑。养护采用覆盖洒水保湿养护。施工用水采用水车送水供应，施工用电采用动力电并配备1台200kw发电机组。
五、施工准备
1.技术准备
（1）施工前技术人员符合设计图纸，有疑问及时沟通上报。
（2）熟悉图纸及有关技术规定。
（3）涵洞施工作业指引书学习完毕。
（4）对施工队伍进行详细施工技术、安全交底。
（5）对人员进行合理分工.
2.原材准备
（1）片石
对于未经实验合格，以及风化片石禁止使用。普通片石形状不受限制，但中部厚度≮15cm。用作镶面片石应选用形状大体方正、表面较平整，尺寸较大（其轮廓宽度不得不大于20cm、长度不得不大于30cm），其顶面及底面应大体平整，且边沿厚度≮15cm。镶面禁止使用三角状、有锐角片石。
对于粗块石，石料尺寸规定为：形状大体方正，无锋棱凹角。
顶面及底面大体平整，厚度不得不大于20㎝，长度及宽度不得不大于其厚度。用做镶面块石外露面应稍加修凿，凹入深度不得不不大于2㎝；由外露面向内修凿进深不得不大于7㎝；但是尾部宽度和厚度不得不不大于修凿某些。
砌块使用前，必要浇水湿润，表面如有泥土、水锈等杂物要清洗干净。
（2）水泥
水泥应符合现行国标，并附有制造厂水泥品质实验报告等合格证明文献；选用水泥应注意其特性对混凝土构造强度和使用条件与否有不利影响；水泥应按出厂日期，水泥品种分别堆放，超过三个月存期，应重新取样检查，不得使用已结块水泥。
（3）细骨料
采用级配良好、质量坚硬、颗粒干净河沙，并分批检查，各项指标合格时方可使用。砂中杂质含量应通过实验测定，其中
含泥量 ≯3％
云母含量 ＜2％
轻物质含量 ＜1％
硫化物及硫酸盐折算为SO3 ＜1％
有机质含量(用比色法实验)颜色不应深于原则色。
（4）拌和用水
水中不应具有影响水泥正常凝结与硬化有害杂质或油脂、糖类及游离酸类等；污水、PH值不大于5酸性水及含硫酸盐量按SO42-计超过水质量O.27mg/cm3水不得使用。
（5）砂、石、水泥和外加剂取样实验并报验；
水泥按批次对同一厂家、同一品种、同一强度级别及同一出厂日期进行实验。散装水泥以每500t为一批，袋装水泥以200t为一批，局限性时亦按一批抽检。
细集料按同产地、同规格、持续进场数量不超过400m³或600t为一验收批进行实验。
3.人员配备
技术负责人：乔博
施工负责人：李玉憨
实验负责人：贺红喜
质检负责人：杨州朝
施工技术员：李征征 王飞
实验员：刘敬
民工十名。
4.机械、仪器配备
机械设备按照合同规定已所有进场，现场机械配备满足涵洞基本施工规定。施工机械配备表如下：
设备名称
型号
数量台（套）
状况
备注
打夯机
蛙式
1
良好

发电机
30kw三相
1
良好

发电机
7.5kw
2
良好

重要实验检测仪器设备如下：
序号
仪器设备名称
规格型号
单位
数量
1
轻型动力触探仪
10kg
台
1
2
重型动力触探仪
63.5kg
台
1
3
电液式压力实验机
型

4
砂浆试模

套
6

六、进度筹划
1.7月6日完毕八字墙基本开挖
2.7月7日-7月10日完毕八字墙基本施工
3.7月9日-7月113日完毕八字墙施工
七、重要施工办法及工艺流程
1．测量放样
由项目部测量队依照八字墙设计图纸及复核、批准后导线点精确测设该八字墙精确位置。
（1）进行该八字墙所处位置原始地面线复测工作，以核算图纸上构造尺寸、形状和基本标高与否符合实际状况。
（2）拟定出需挖基本平面位置：注意其砌体上口宽度、砌体构造几何尺寸和砌体高度等后再复核其基本平面位置。
2．基坑开挖
必要按照施工放样平面位置进行施工开挖，开挖边坡为1：0.5。开挖到设计位置时，对基底分段清理整平，检测地基承载力，并经业主、监理、地勘和设计单位检查其基槽平面几何尺寸和承载力合格批准后，方可进行下道工序作业。
3．基底解决
（1）当挖机开挖至基底标高以上20CM后，用人工清底至设计标高并碾压。
（2）机械开挖时应避免超挖，如超挖应将松动某些人工清除，超挖某些禁止回填虚土，须经监理工程师批准材料及工艺回填。
4．基底检测
基本开挖完毕后由项目部实验室进行基底承载力检测及基底尺寸检测，自检合格后报业主、监理、地勘和设计单位检查其基槽平面几何尺寸和承载力，合格批准后，方可进行下道工序作业，否则应进行换土或其他加固办法，基底经检查符合设计规定后及时浇筑基本或换填基本砂砾石。
5．基本及墙身砌筑
墙身及基本均采用M10浆砌片石，规定平、纵、横三面均齿缝砌筑。墙身采用M10砂浆勾缝。
（1）在砌筑前，必要选用片石干净料作业，若石料较脏应用水清刷干净后使用。
（2）砂浆拌制及运送：
a.砂浆必要按照中心实验室配制配合比进行施工，其材料规格必要符合设计和规范规定。
b.砂浆流动性应符合规定，并应经常进行检查。普通状况下，将砂浆用手捏成小团松手后不松散或以不由灰刀上流下为度。当流动性变小时，不可用加水办法增长流动性，应采用同步按比例加水和水泥，保持规定水灰比办法加以改进或采用掺加减水剂办法改进。
c.砂浆采用搅拌机搅拌。要严格按照实验室提供该单位工程专项施工配合比组织施工。砂浆拌制时，要严格按照施工配料单，原材料使用必要与配合比一致；原材料计量严格采用重量法计量 。施工用中粗砂必要过筛方可使用。砂浆拌制应当具备恰当流动性和良好和易性砂浆应随拌随用，当运送或储存过程中发生离析、泌水现象时，砌筑前应重新拌合。先到水泥先用，禁止使用受潮、结块、过期水泥。已经凝结砂浆不得使用。
d.砂浆运送采用不漏水小斗车人工运送，砂浆运送后，应检查其稠度和分层度。稠度局限性或分层砂浆必要重新拌合，必要符合规定后方能使用。
（3） 片石砌筑：
a.砌筑采用挤浆法分层、分段砌筑，禁止采用灌浆法砌筑，各砌块砌缝应互相错开、砌缝应饱满，不得干砌、堆砌或架空。
b.砌筑基本第一层砌块时，如基底为岩层或砼基本，先将基底表面清洗、湿润，再坐浆砌筑，如基底为土质，可直接坐浆砌筑。
c.砌体表面与三块相邻石料相切内切圆直径不得不大于7cm，两层间错缝不得不大于8cm。
d.各砌层要先砌筑外圈定位砌块，再砌筑镶面和填腹砌块。腹石砌筑采用先坐浆后砌筑，严格采用挤浆法施工；普通座浆厚度4~5cm，挤压石块，砂浆外挤，刚好铺满整个灰缝，灰缝厚度挤到1.5~2cm左右，坐浆不能过薄；石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆。
e.砌筑时石料应大小搭配，所有石块必要大面朝下放稳，交错放置，互相咬搭，搭接紧密，尽量使石块间隙最小，选用适当中小石块挤入砂浆，并用小钢钎插捣。依照缝隙形状和大小，选用适当中小石块挤入砂浆，用小锤轻轻敲击，使其所有扩入缝隙灰浆中，填满整个缝隙。所有缝隙原则上以一块石头挤入填满。挤入小石块不要高于原砌石块，以防妨碍上层石块接砌，中间填挤石块低于原砌石块，可用砂浆找平。
f.砌体表面勾缝：浆砌片石不得超过40mm宽。施工过程中在砌体砌筑时留出2CM深空缝。勾缝采用M10水泥砂浆，勾缝采用平凸缝。浆砌片石施工完毕加强养护工作，及时覆盖。
g.砌筑时必要两面立杆挂线或样板挂线，外面线型应顺直整洁，逐级收坡，内面线可大体顺适。砌筑过程中做到随时检查校正线杆和砌体各部几何尺寸。
h.及时做好砂浆试件制作：同类型、同强度级别每100方砌体为一批，局限性100方也按照一批计。
6． 八字墙养生
对浆砌八字墙应加强养生，以便砌体砂浆强度形成和提高。养生时，应注意如下几点：
a.不可在砌体上抛掷或凿打石块。已砌好但砂浆尚未凝结砌体，不可使其承受荷载。
b.如所砌石块在砂浆凝结后有松动现象，应予拆除，刮净砂浆，清洗干净后，重新安砌。拆除和重砌时，不得撞动邻近石块。
c.新砌八字墙收工时，须用浸湿草帘、麻袋等覆盖物将砌体盖好。普通气温条件下，在砌完后10~12h以内，炎热天气在砌完后2~3h以内即须洒水养生。养生时间普通不少于7~14d。
d.养生时须使覆盖物经常保持湿润，在普通条件下（气温在15℃及以上），最初3d内，昼间至少每隔3h浇水一次，夜间至少浇水一次；后来每昼夜至少浇水3次。
e.新砌八字墙砂浆，在硬化期间不应使其受雨水冲刷或水泥淹浸。
f.在养生期间，在强度尚未达到设计70%此前，不可使其受力。
八、质量保证办法
⑴按照关于规范和技术原则，结合本单位实际编制该工程质量筹划，建立质量管理程序，设立以项目经理为代表质量管理系统，
抓好施工全过程质量控制、检查和监督。
⑵建立并实行质量保证记录系统，对记录编写、收集、分发、标记、归档、贮存、保管和解决等做出明确规定。每月一次向业主提交质量分析报告。
⑶制定不合格品控制程序，及时将不合格项目及其建议处置方案和技术解决方案报监理审查承认，并接受监理对纠正行动验证。对严重有损于质量和重复发生不合格项以及质量下降趋势状况，进行认真分析、鉴别，并查明起因，采用纠正办法，防止其重复浮现。
⑷履行全面质量管理科学管理办法，抓好核心部位，核心工序质量关，严格执行“三级质量检查”制度，即班组自检、工区复检、项目部专检。填写检查验评表，逐级签字。上道工序不合格，下道工序不能施工。
⑸建立质量评估制度，定期对施工质量进行评估，树立样板工程，及时反馈工程质量信息，把评估成果作为制定项目施工筹划根据之一，制定工程创优规划，明确工程创优目的，层层贯彻创优办法，责任到人。建立质量奖罚制度，明确奖罚原则，做到奖罚分明，杜绝质量事故发生。
⑹开展QC活动，成立QC小组，定期进行QC小构成果发布，巩固和扩大QC小组活动成果。
九、安全保证办法
为全面实现本合同工程工期、质量、安全、环保等规定，本着“组织机构精干高效、施工队伍专业精炼、机械设备装备精良、现场布置管理有序、生产资源优化配备”原则组织施工。
（1）建立安全生产逐级负责制，制度明确，责任到人，奖罚分明。
（2）在编制施工筹划同步，搞好“五同步”（即在筹划、布置、检查、总结、评比生产同步）和“三级安全教诲”工作。
（3）在施工场地内设立足够防护设施；所有进入施工现场人员，必要戴安全帽；穿工作服、工作鞋等安全生产用品，进入施工现场作业人员禁止喝酒、吸烟；特殊工种必要通过专业培训并获得有关证书，做到持证上岗。
（4）所有机械设备有安全操作防护罩和详细安全操作要点等。
（5）基坑在开挖前，必要理解土质、地下水状况，查清地下埋设管道，电缆，并加设标记，设立高度不低于1.2米双道防护栏杆和警告标志，夜间规定设立红色警示灯，并在开工前必要对作业人员进行详细安全交底，施工人员必要按安全技术交底规定进行作业
（6）基坑在开挖过程中，要应从上而下逐级，在开挖基坑边沿0.5米内不许堆土或者堆放物料，距离基坑边沿堆土高度不得超过1.5米，在沟槽边沿停置车辆，起重机械等距离不得少于4米。
（7）基坑人工进行清理作业时，作业人员之间必要保证足够安全距离，横向间距不不大于2米，纵向间距不得超过1.5米，在基坑开挖过程中随时注意检查边坡变化，发既有裂纹或者某些塌方，必要采用坚决办法，将人员撤离，排除隐患，保证安全。
（8）基坑为以便上下，必要挖设专用坡道或者铺设跳板，其宽度应超过60cm。
（9）暂时设施及变压器等供电设施，按《施工现场暂时用电安全技术规范》（JGJ48-88）关于规定采用防护办法（涉及增设屏障、遮拦、围栏或保护网等）。凡也许漏电伤人或易受雷击电器设备及建筑物均设立接地或避雷装置，派专人进行管理和维护，并定期派专业人员检查设施效果。
十、环保办法
1.生态环保办法
①开工前组织全体干部职工进行生态资源环保知识学习，增强环保意识。
②合理布置施工场地，生产、生活设施尽量布置在征地线以内，在周边进行绿化。
③制定切实可行环境卫生制度，以及周边和邻近环保规则，并严格遵守。
④做好生产、生活区卫生工作，保持工地清洁，定期打扫，在指定地点倾倒、堆放生活垃圾，决不随意扔撒或者堆放。
2.水环保办法
①在生产、生活区设污水解决系统，采用隔油沉淀池、气浮设备和二级生化解决设施对施工废水进行解决。
②施工机械防止漏油，禁止机械运转过程中产生油污水未经解决就直接排放进入河域，或维修施工机械时油污水直接排放。
3.大气污染及粉尘污染防治
①施工期间对大气影响重要污染源是挖土、水泥、车辆尾气等。在此类环境下工作人员发放口罩、防毒面具等，并定期进行体检。
②禁止在施工场地焚烧有毒、有害物资，避免有毒、有害气体污染大气。
③对施工现场、运送便道等易产生粉尘地段定期进行洒水降尘，勤洗施工机械车辆，使产生粉尘对居民区和农田危害减至最小限度。
④在有粉尘发生施工场地，如拌和站、碎石场等投料应有防尘设备。
⑷噪声防治
①施工现场按《建筑施工场界噪声限值》中关于规定执行。对于噪声影响大施工，避免夜间施工，尽量减少施工对本地居民不利影响。
②对于施工机械和运送车辆施工噪声，合理安排工作人员轮流操作机械，减少接触高噪声时间。
③加强施工机械设备维护保养，减少噪声和污染。
十一、文明施工
⑴健全各项文明施工、文物保护管理制度。在各级负责人中明确分工，贯彻文明施工现场责任区，制定有关规章制度，保证文明施工现场管理有章可循。
⑵加强对施工人员文明行为教诲，做到管理程序化，作业原则化。
⑶在施工过程中协调好与本地居民、本地政府关系。
⑷加强检查监督，对文明施工现场实行定期和不定期检查，每月组织一次专项检查，对照评分，严格奖惩，查纠局限性。
⑸合理布置场地，做到场地整洁、道路平顺、排水畅通、标志醒目、生产环境达到原则作业规定。
⑹及时调节设备、机具和材料位置，保证摆放整洁，保持工作面宽敞，提供良好工作环境。施工现场坚持工完料清，垃圾杂物集中堆放，及时解决。
