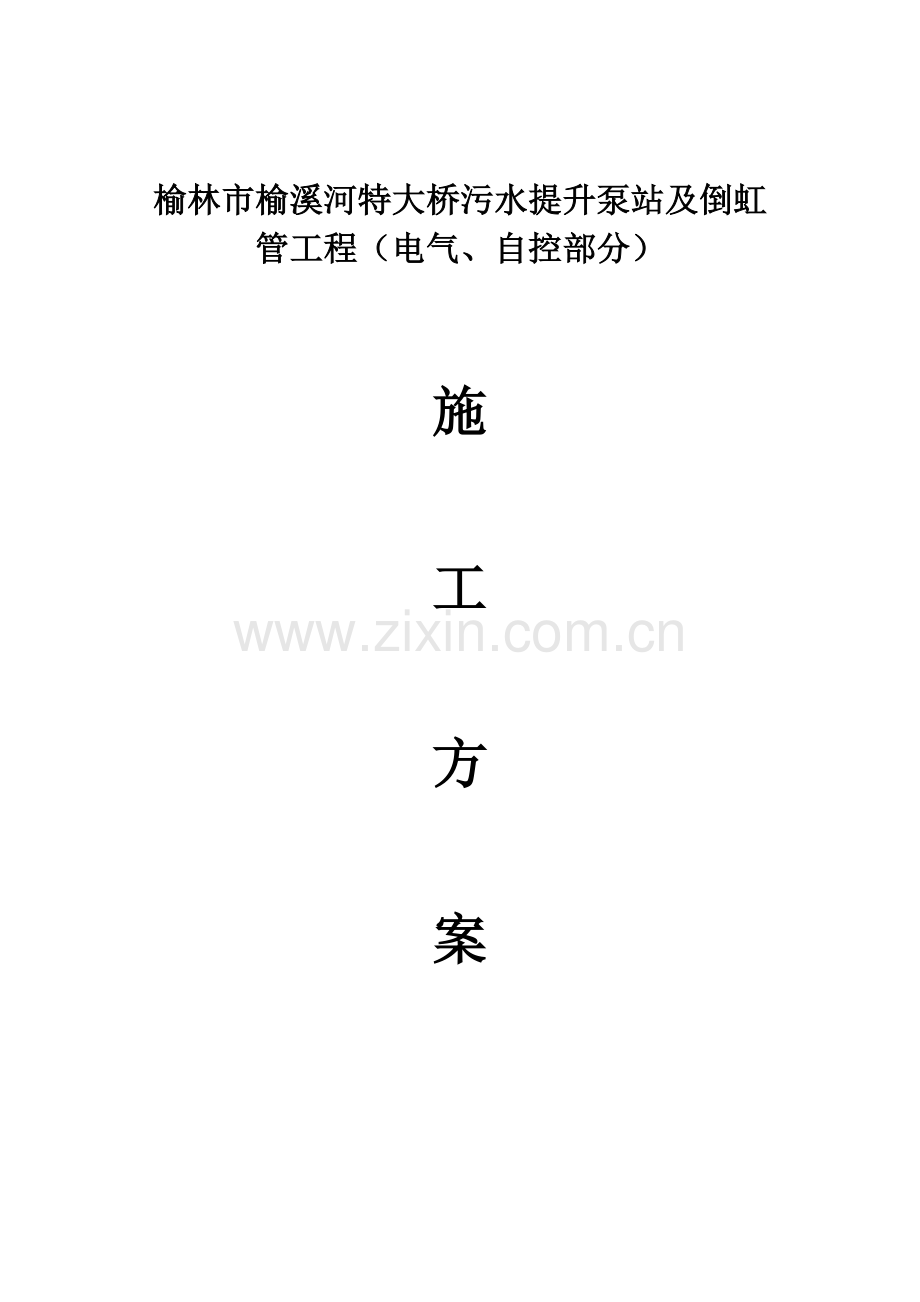

榆林市榆溪河特大桥污水提升泵站及倒虹管工程（电气、自控部分）施工方案施工单位：陕西元辰建设工程 日 期： 年 11 月 25 日一、编制依据1、榆林市榆溪河特大桥污水提升泵站及倒虹管工程N2标段设计图纸。2、电气供配电装置安装、电缆施工及验收规范。3、电力建设安全工作规程。4、电力工程电缆设计规范5、通用用电设备配电施工规范二、工程概况本工程为二级负荷，采取双回路供电，一路10kV引自厂区变配电室，另一路引自厂区周围。此次泵站安装工程电气部分包含:泵体及除污系统自控部分、电线电缆桥架架设、照明安装工程、接地系统等安装、调试。具体内容包含桥架，电气配管，配电箱，UPS安装，通讯显示系统，照明、防雷接地等。三、施工前准备3.1、对土建工程验收 （1）屋顶、楼板施工完成，不得渗漏。（2） 预埋件及预留孔符合设计要求，预埋件应牢靠。（3） 门窗安装完成。（4） 进行装饰工作时有可能损坏已安装设备或安装后不能再进行施工装饰工作全部结束。（5） 设备基础型钢安装水平度应1mm/m，全长5mm，不直度1mm/m，全长5mm，可用水平尺、拉线检验。全部基础数据，误差均在许可范围内，复核无误，并做好标识。3.2、设备签收 设备运到现场后，应做开箱检验验收，验收时应通知甲方人员到场，并做好开箱检验统计，双方签字，关键检验以下内容。（1） 包装及密封良好。（2） 型号、规格符合设计要求，设备无损伤，附件、备件齐全。（3） 产品技术文件齐全。（4） 外观检验合格。四、电气、自控部分安装本工程关键电气设备包含:泵体及除污系统自控部分、电线电缆桥架架设、照明安装工程、接地系统调试等。4.1高低压配电施工准备基础埋设电缆支架、桥架安装盘柜安装配电箱安装配线电缆敷设验收试验调试设备施工工序4.2施工准备4.2.1安装前准备（1）由项目总工程师组织各专业技术人员和专业工程师，进行具体审核设计图纸，并作好审图、澄清问题和设计技术交底统计；（2）统计和查对设备和关键材料清单，制订设备订货、到货计划和材料采购计划；（3）组织工作人员熟悉安全规范、安装技术规范、图纸及技术资料，专业工程师作好技术交底工作；（4）制订关键设备安装和关键工序安装方案和技术方法；（5）注意图纸提出施工要求，设备部件特殊安装工艺及对环境特殊要求。4.2.2编制安装进度表依据机电安装总体计划，编制电气安装施工计划，并依据工程具体进度情况编制年、季度、月计划，在编制时，应全方面了解多种电气设备装置工程量和土建工程施工方法和进度等，据此按单项或分部分项工程安排安装进度，配置各工种施工人员，为确保计划完成。计划编制通常要求：（1） 电气专业预埋工程，要和土建、装修单位配合施工，避免漏项；（2） 将占直线工期主导工程项目优先安排作业面，降低安装施工高峰，开工后尽可能连续施工，以确保安装质量；（3） 和其它工种交叉施工，应尽可能避免施工干扰和注意施工安全；（4） 调试时间及机组试运行时间在综合进度中应给予考虑；（5） 尽可能避开自然条件对施工造成影响；（6） 施工进度应能确保施工质量和安全；（7） 应充足考虑和土建、装修等相关工程、工种配合；（8） 核实设备到货和主材到货情况，制订辅助材料计划。4.3高、低压盘柜、控制屏柜、动力箱、控制箱安装高、低压盘柜、控制屏柜通常全部安装在型钢制作基础上，其安装工序分为：基础型钢配料，基础型钢埋设，配电盘搬运和检验盘找正和固定等。埋设基础型钢时要考虑到屏盘和建筑相互位置，单列配电盘时，盘面宜和墙面平行，多列配电盘时，盘面应和建筑物中心线相平行，使土建施工误差隐蔽在盘后，基础型钢和完工后地面相对标高通常为：控制屏，继电屏等基础型钢顶面应高出地面9mm；在厂房底层动力盘，配电箱，应考虑防潮湿和积水基础型钢顶面应高出地面5090mm。基础型钢通常待土建混凝土凝固，地面装修前，进行埋设，埋设要求前后两型钢之间应平行，水平误差不超出1mm/m，全长不超出5mm。屏、柜搬运应天气很好时进行，通常使用手动叉车进行装卸和短距离运输，搬运过程要用绳子绑车，保护平稳，以防相互撞击，损伤设备。配电盘开箱应在室内进行，开箱时应按图纸查对盘型号，清点仪表，继电器及其它部件，并检验其合格证件，检验外观和随设备图纸资料，并作好开箱检验统计。屏、柜最好是在地面装修完成，并清扫洁净后进行安装立盘，用人工或手动叉车搬运到安装位置，先正确地调整第一个盘，然后次序地从左到右，或从右到左调整各个盘，用水平尺、线垂测量水平度和垂直度，用薄钢板垫入盘底和基础型钢之间，通常要求水平误差不应大于长度1/900且小于5mm，垂直误差不应大于其高度1.5/900，调整后盘面一致，排列整齐，盘和盘之间用螺栓拧紧，使之无显著缝隙。和基础型钢间固定采取点焊，每盘应点焊四点，前后两型钢各两点，每点焊接长度915mm，焊缝应在盘体内侧，并把垫块一并焊在基础钢上。挂墙式控制箱，配电箱可采取膨胀螺栓方法固定在墙上，落地式控制箱，配电箱应有型钢作基础，在土建施工时应留有控制箱，配电箱接地扁钢，安装时应接好箱体外壳接地。4.4电缆敷设施工基础施工方法及要求陈说以下：（1）电缆敷设有机械和人工两种牵引方法，机械牵引只适适用于同一平面上且无障碍物施工场地使用，室内不宜采取，故使用人工牵引方法。（2）施工前先由指挥者做好施工交底工作。施工人员布局要合理，并要统一指挥，拉引电缆速度要均匀。电缆敷设行进领头人，必需对施工现场（电缆走向、次序、排列、规格、型号、编号等）十分清楚，以防返工。（3）电缆敷设前应先写好标志牌，并按同一方向，同一规格进行分类，确定电缆敷设层数，以避免电缆敷设时出现交叉、重合现象，并可充足提升工作效率。（4）对于需穿过管电缆，尤其是穿过长度较长电缆管，应预先穿好铁线，以节省等候时间。（5）电缆敷设次序通常是先动力、后控制，先截面大、后截面小标准。（6）架上排列次序从上而下为低压电缆、控制电缆、计算机电缆、通信电缆次序，或依据设计图纸排放次序排放。4.5防雷、接地4.5.1、电气设备接地（1）电机外壳接地和接地干线连接经过镀锌扁钢，在设备侧扁钢钻孔并和接地螺栓把紧，在接地干线侧连接采取焊接，焊接长度为扁钢宽度2倍（且最少3个棱边焊接）。（2）电器金属外壳接地a交流、在中性点不接地系统中，电气设备金属外壳应和接地装置作金属连接。电器、照明设备金属外壳和底座应接地。b. 电力电缆、控制电缆金属护套、非铠装和金属护套电缆12根屏蔽芯线、敷设钢管和电缆支架等均应接地。穿过零序电流互感器电缆，其电缆头接地线应穿过互感器后接地。（3）多台设备安装在一起电气装置每个接地部分应以单独接地线和接地干线相连接。不得在一个接地线上串接多个需要接地部分。4.5.2、电子设备接地电子设备逻辑地、功率地、安全地、信号地等设置除应符合设计要求外，还应符合下述要求：（1）接地母线固定应和盘、柜体绝缘；（2）大中型计算机应采取铜芯绝缘导线，其截面按设计施工；（3）接地网或接地体接地电阻值不应大于4。4.5.3、明敷接地线（1）明敷接地线安装应符合下列要求：a. 应便于检验；b. 敷设位置不应妨碍设备拆卸和检修。c. 支持件间距离，在水平直线部分宜为0.51.5m；垂直部分宜为1.53m；转弯部分宜为0.30.5m。d. 接地线应按水平或垂直敷设，亦可和筑物倾斜结构平行敷设；在直线段上。不应有高低起伏及弯曲等情况。e. 接地线沿建筑物墙壁水平敷设时，离地面距离宜为250300mm；接地线和建筑物墙壁间间隙宜为95mm。f. 在接地线跨越建筑物伸缩缝、沉降缝处时，应设置赔偿器。赔偿器可用接地线本身弯成弧状替换。（2）明敷接地线表面应涂以用1590mm宽度相等绿色和黄色相间条纹。在每个导体全部长度上或只在每个区间或每个可接触到部位上宜作出标志。当使用胶带时，应使用双色胶带。中性线宜涂淡蓝色标志。（3）在接地线引向建筑物内入口处和在检修用临时接地点处，均应刷白色底漆并涂标以黑色标识。4.5.4防雷方法 防雷部分，属于土建预埋负责，在本工程中，只进行复核。复核内容包含建筑屋面采取接闪带进行防雷保护，避雷装置采取热镀锌刚材，屋面水平敷设采取热镀锌圆钢，屋面接闪带支架埋入100mm，露出150mm，水平敷设支架间距为1米，转弯处为0.5米。4.6系统调试（1）在装置调试前，调试人员应由调试责任人组织对设计图纸、产品说明书、调试方法和仪器、仪表使用方法等方面理论和实践相结合学习和操作。对于同一型号第一套装置，在泵站调试前应由制造厂及设计单位进行技术交底。（2）泵站电气装置调试应在安装工作基础完成，并经过三检合格后才可进行。在调试全过程中应严格实施三检制度，做好质量管理工作。（3）按规程和标准编制调试纲领和试验方法，列出试验项目，明确试验步骤和方法。确定试验中监视点位置或检测孔编号，和实测许可偏差。试验中使用特殊仪器、仪表规格。五、在全部施工完成，尚应做以下检验1、配电设施固定及接地是否可靠，漆层完好，清洁整齐。2、配电箱内全部电器配件应齐全完好，安装位置正确，固定牢靠。3、全部二次回路接线应正确，连接可靠，标志齐全清楚，绝缘符合要求。4、防火封堵已全部进行。六、安全方法1、盘柜拆箱后，应立即将箱板等物清理洁净，以免阻碍交通或朝天钉扎脚。2、撬动盘就位时，应有足够人力，统一指挥，预防倾倒伤人，狭窄处要预防将人挤伤。3、盘底座加垫时，不可将手伸入盘底，多面盘并列安装时，要预防挤手。4、多种微机保护稳定性较差，应尽可能避免震动。5、开剥电缆时应正确施工，避免划伤人或电缆。6、电缆穿入盘内时，上端要有些人接引，同时穿孔处应对电缆进行保护。七、环境保护、文明施工方法1、施工现场要遵照工完料尽场地清标准。2、配合当地部门，做好防火、防汛工作。3、现场活动场所部署合理，整齐洁净；材料、工器具设备放置合理、标识清楚、排放有序；施工临时用电架设安全可靠，布局合理，确保道路通畅。4、加强社会治安管理，进行职员遵纪遵法教育，确保职员无违法犯罪行为。目录一、编制依据2二、工程概况2三、施工前准备23.1、对土建工程验收23.2、设备签收3四、电气、自控部分安装34.1高低压配电设备施工工序34.2施工准备34.3高、低压盘柜、控制屏柜、动力箱、控制箱安装44.4电缆敷设施工64.5防雷、接地74.6系统调试9五、在全部施工完成，尚应做以下检验9七、安全方法9八、环境保护、文明施工方法10
