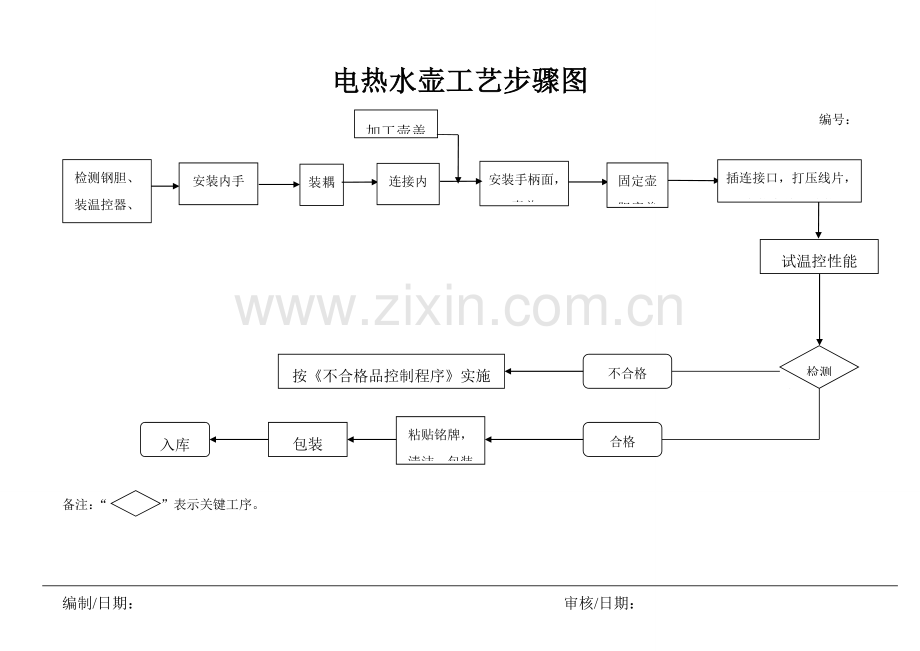

电热水壶工艺步骤图加工壶盖编号：插连接口，打压线片，安装底盖，总装安装内手柄、指示灯装耦合器连接内部线安装手柄面，壶盖固定壶胆底盖检测钢胆、装温控器、水尺试温控性能检测按不合格品控制程序实施不合格粘贴铭牌，清洁，包装入库包装合格备注：“ ”表示关键工序。编制/日期： 审核/日期： 电热水壶作业指导书编号：-QC-17版本：A/0工序名称：检测钢胆,安装防干烧温控器 1使用工具：十字电批、硅脂专用毛笔使用物料：壶胆、半圆机丝、防干烧温控操作方法：1. 目测壶胆内外有没有刮花,变形问题；2.用毛笔沾上适量导热硅脂涂抹到温控器双金属感温面上,然后面朝上放置在桌面上摆放整齐；3.将已涂抹好温控器按正确位置放到钢胆底部螺丝固定柱上,然后用十字电批将3*6机丝锁定到温控器和钢胆螺丝已经固定柱上,然后固定 注意事项：1.钢胆要符合规格；2.温控器固定不能松动,螺丝要打到位置,导热硅脂不能涂抹太多。编制/日期： 审核/日期：电热水壶作业指导书编号：-QC-17版本：A/0工序名称：安装内手柄 2使用工具：十字电批使用物料：内手柄、半圆机丝操作方法：1. 将内手柄按正确位置放到壶胆后面螺丝固定柱上,对好位置；2.然后用十字电批把3*8带垫机丝放置在手柄和钢胆已对好螺丝孔位上,用其锁紧固定。注意事项：1.手柄和钢胆之间配合不能有缝隙,螺丝不能滑牙,打不到位置问题；2.安装前注意手柄是否变形,螺丝规格是否用错。编制/日期： 审核/日期：电热水壶作业指导书编号：-QC-17版本：A/0工序名称：连接内部灯线 3使用工具：尖嘴钳1把使用物料：灯线、引线操作方法：1. 先用尖嘴钳把灯线两端查到发烧盘两端插片上,灯线另一根短线和温控器N极插片连接,再将2号长线和温控器L极插片连接即可。 注意事项：1.内部连接线各个端子不能有插错,插断；2.内部灯线排列要顺畅,不能绕在一起；3.灯线规格尺寸市斗符合要求。编制/日期： 审核/日期：电热水壶作业指导书编号：-QC-17版本：A/0工序名称：安装指示灯罩,固定壶胆底盖 4 使用工具：十字电批使用物料：指示灯罩、壶胆底盖、半圆自攻操作方法：1. 将灯罩到壶身托侧面灯罩卡位处对准位置,用力压到最好位置；2.把已经卡好指示灯罩底盖放置壶盖底部上方,将指示灯卡到灯罩卡位中心固定； 3.再等底盖和壶胆底部扣严并对应螺丝孔位置,放置4*12半元自攻到孔位里面,有是十字电批打紧固定。注意事项：1.灯罩要安装到位；2.壶胆和底盖配合没有缝隙或0.5mm 3.螺丝要打到位置不能有滑牙,错位或打不紧问题；4.壶胆底部有没有变形；底盖有没有变形或刮花。编制/日期： 审核/日期：电热水壶作业指导书编号：-QC-17版本：A/0工序名称：加工上耦器 5 使用工具：十字电批 使用物料：蒸汽开关、开关帽、开关支架、半圆自攻操作方法：1. 先将开关支架安装到手柄上方和其响应位置,对好螺丝孔位；2.把蒸汽开关装入开关支架卡位；3.然后将3*8不锈钢自攻放入开关支架和手柄和蒸汽开关对应螺丝孔位里面,用十字电批锁紧固定； 4.把内部灯线和长引线一端查到蒸汽开关上面插片上,再把开关帽安装到蒸汽开关上适宜位置上即可。注意事项：1.蒸汽开关和支架必需安装到位,固定开关和支架螺丝必需打到位置；2.灯线和长引线端必需插到位； 3.开关帽不能装错方向；4.蒸汽开关手动起跳是否正常；5.开关帽有没有变形缩水情况。编制/日期： 审核/日期：电热水壶作业指导书 编号：-QC-17版本：A/0工序名称：安装手柄面，加工壶盖 6使用工具：十字电批使用物料：手柄面、半圆自攻、沉头自攻、壶盖面、壶盖底、壶盖扣手、弹簧操作方法：1. 将手柄面和内手柄前段对应内病装到位,对好卡位用力压入。2.将弹簧转到壶盖扣手弹簧柱子固定 ；3.再将壶盖扣手安装到壶盖底板上使能够滑动；4.把壶盖面和前道加工壶盖底组一起。注意事项：1.手柄面和手柄配合后之间不能有错位,缝隙,刮手问题,开关灵活；2.螺丝有没有打紧塑料件,滑牙,松动；3.手柄之间配合有没有错位,缝隙,刮花。编制/日期： 审核/日期：电热水壶作业指导书编号：-QC-17工序名称：插连接口 7使用工具：尖嘴钳使用物料：连接线、电源线操作方法：1. 将电源线L、N、E（地线）接线端子按下连接器上L、N、E对应插片（黄/绿接地线，棕色接L极，蓝色接N极）,插上相同位置即可。注意事项：1.先插地线端子,在插两线端子后插火线端子；2.端子插口是否过大,有没有扎破现象。编制/日期： 审核/日期：电热水壶作业指导书编号：-QC-17工序名称：打压线片 8使用工具：十字电批使用物料：压线片、底座面、底座盖、电线、半圆自攻操作方法：1.将连接器放入底座连接器卡位处； 2.再将电源线装到压线片卡位槽上,装上压线片压紧后,放入3*8一般半元自攻锁紧固定。注意事项：1.连接器和电源线要卡紧,不能偏位；2.电源线绕到压线片卡位时其线长,不能过长过短。编制/日期： 审核/日期：电热水壶作业指导书编号：-QC-17工序名称：总装 9使用工具：十字、H头、电批使用物料：底座下盖、半圆自攻、H头自攻操作方法：1. 将已装好压线片底盖上盖面朝下,再把底座下盖扣紧上盖,并对准螺丝孔位,放入3*10半元自攻到底座下盖一边两个孔位锁紧固定 ； 2.所进一边两个孔位后,在把3*10H头自攻放入另一边孔位用H头电批锁紧固定。 注意事项：1.底盖下面要扣严合不得有松动； 2.H头自攻螺丝用均力打紧到位；3.螺丝有没打紧或打捏等现象； 4.用H头电批时不能将塑料打花。编制/日期： 审核/日期：电热水壶作业指导书编号：-QC-17工序名称：粘贴铭牌及包装 10使用工具：使用物料：铭牌、说明书、包装胶袋、泡沫 纸箱操作方法：1. 将对应规格铭牌分别粘贴在电热水壶底座及壳身下面；2.打开纸箱，底部用封口胶封好口，将成品电热水壶套上胶袋，放入说明书及保修卡；3.再将泡沫垫套在产品上下两端慢慢放入纸箱内，并用封口胶封好口。注意事项：铭牌壳身及底座全部需加贴，粘贴铭牌时不可起泡及皱折现象。编制/日期： 审核/日期：
