建筑工程给水排水设计标准规范.doc

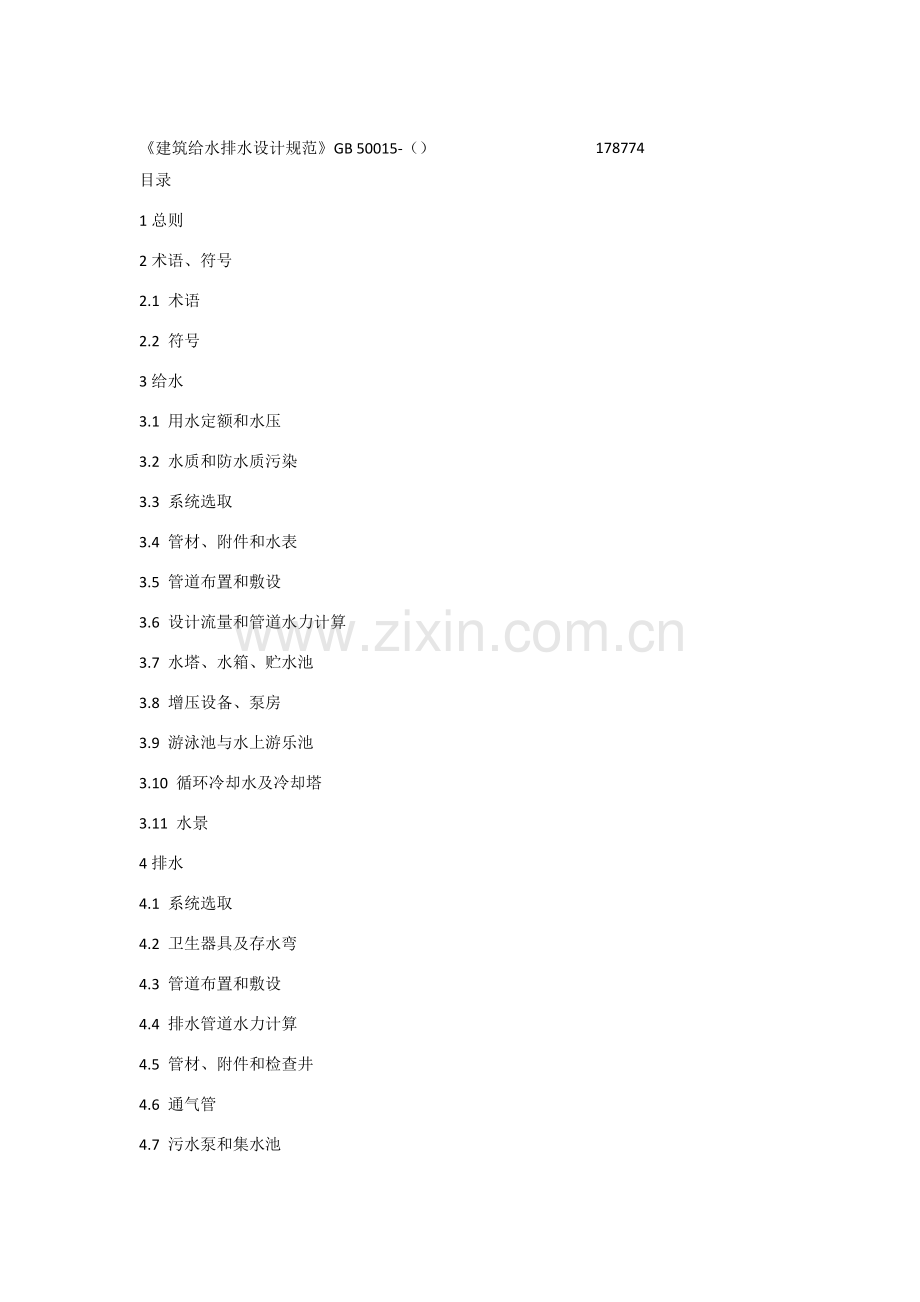

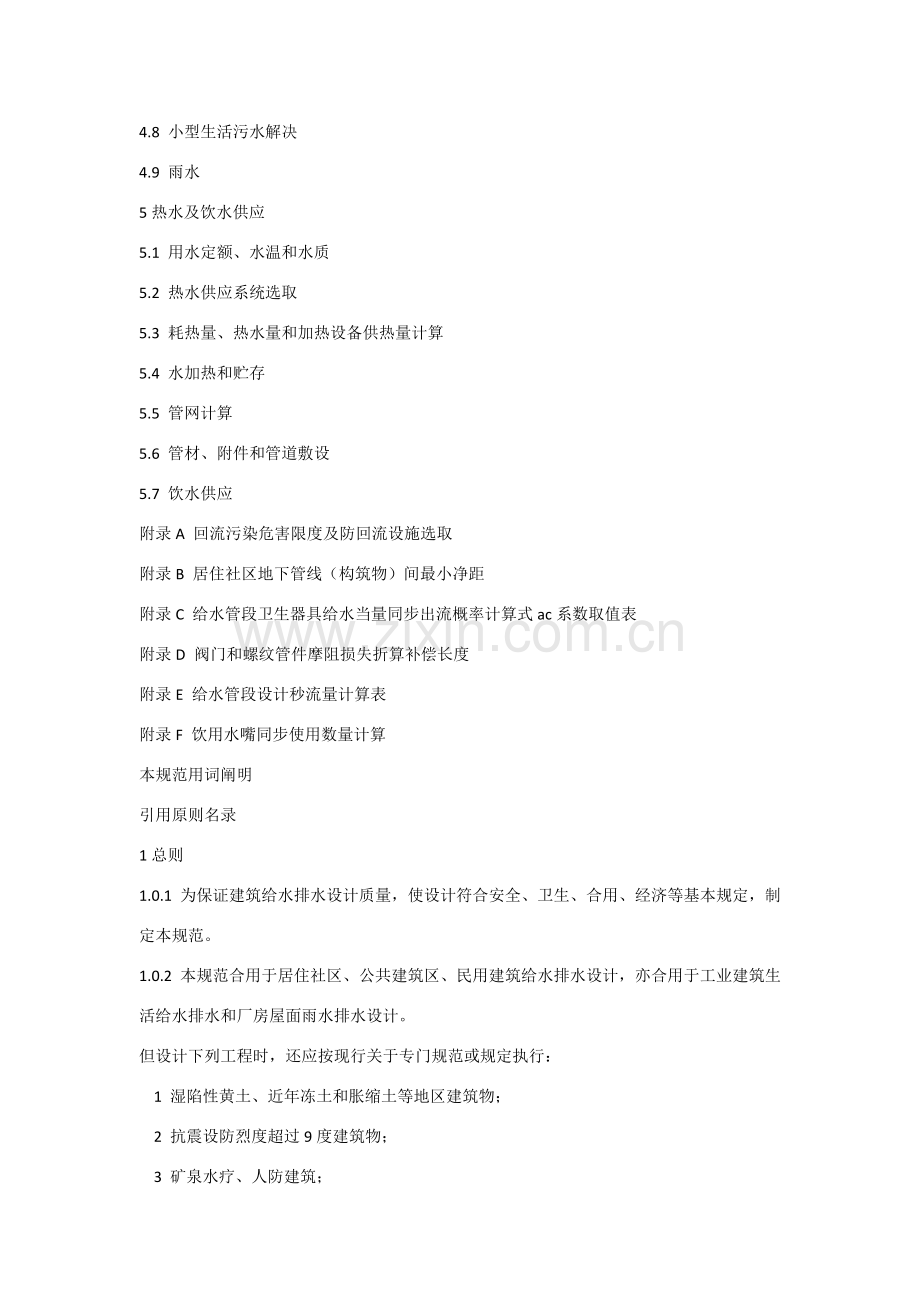

建筑给水排水设计规范GB 50015-（）178774目录1总则2术语、符号2.1 术语2.2 符号3给水3.1 用水定额和水压3.2 水质和防水质污染3.3 系统选取3.4 管材、附件和水表3.5 管道布置和敷设3.6 设计流量和管道水力计算3.7 水塔、水箱、贮水池3.8 增压设备、泵房3.9 游泳池与水上游乐池3.10 循环冷却水及冷却塔3.11 水景4排水4.1 系统选取4.2 卫生器具及存水弯4.3 管道布置和敷设4.4 排水管道水力计算4.5 管材、附件和检查井4.6 通气管4.7 污水泵和集水池4.8 小型生活污水解决4.9 雨水5热水及饮水供应5.1 用水定额、水温和水质5.2 热水供应系统选取5.3 耗热量、热水量和加热设备供热量计算5.4 水加热和贮存5.5 管网计算5.6 管材、附件和管道敷设5.7 饮水供应附录A 回流污染危害限度及防回流设施选取附录B 居住社区地下管线（构筑物）间最小净距附录C 给水管段卫生器具给水当量同步出流概率计算式ac系数取值表附录D 阀门和螺纹管件摩阻损失折算补偿长度附录E 给水管段设计秒流量计算表附录F 饮用水嘴同步使用数量计算本规范用词阐明引用原则名录1总则1.0.1 为保证建筑给水排水设计质量，使设计符合安全、卫生、合用、经济等基本规定，制定本规范。1.0.2 本规范合用于居住社区、公共建筑区、民用建筑给水排水设计，亦合用于工业建筑生活给水排水和厂房屋面雨水排水设计。但设计下列工程时，还应按现行关于专门规范或规定执行： 1 湿陷性黄土、近年冻土和胀缩土等地区建筑物； 2 抗震设防烈度超过9度建筑物； 3 矿泉水疗、人防建筑； 4 工业生产给水排水； 5 建筑中水和雨水运用。 点击展开条文阐明1.0.2 本条是原规范条文修改，明确了本规范合用范畴。随着国内诸如会展区、金融区、高新科技开发区、大学城等兴建，形成以展馆、办公楼、教学楼等为主体，觉得其配套服务行业建筑为辅公建区。公建社区给排水设计属于建筑给排水设计范畴，公建社区给排水没计亦应符合国标建筑给水排水设计规范规定，为此，在规范局部修订之际，将公建社区给排水设计重要内容列入本规范。另雨水运用已有国标建筑与社区雨水运用技术规范GB 50400，本规范不重复其有关内容。 1.0.3 建筑给水排水设计，应在满足使用规定同步还应为施工安装、操作管理、维修检测以及安全保护等提供便利条件。1.0.4 建筑给水排水工程设计，除执行本规范外，尚应符合国家现行关于原则、规范规定。2术语、符号2.1 术语2.1 术语 2.1.1 生活饮用水 drinking water 水质符合生活饮用水卫生原则用于寻常饮用、洗涤水。 2.1.2 生活杂用水 non-dinking water 用于冲洗便器、汽车，浇洒道路、灌溉绿化，补充空调循环用水非饮用水。 2.1.3 小时变化系数 hourly variation coefficient 最高日最大时用水量与平均时用水量比值。 2.1.4 最大时用水量 maximum hourly water consumption 最高日最大用水时段内小时用水量。 2.1.4A 平均时用水量 average hourly water consumption 最高日用水时段内平均小时用水量。 2.1.5 回流污染 backflow pollution 由虹吸回流或背压回流对生活给水系统导致污染。 2.1.5A 背压回流 back-pressure back flow 给水管道内上游失压导致下游有压非饮用水或其她液体、混合物进入生活给水管道系统现象。 2.1.5B 虹吸回流 siphonage back flow 给水管道内负压引起卫生器具、受水容器中水或液体混合物倒流入生活给水系统现象。 2.1.6 空气间隙 air gap 在给水系统中，管道出水口或水嘴口最低点与用水设备溢流水位间垂直空间距离；在排水系统中，间接排水设备或容器排出管口最低点与受水器溢流水位间垂直空间距离。 2.1.7 溢流边沿 flood-level rim 指由此溢流容器上边沿。 2.1.7A 倒流防止器 backflow preventer 一种采用止回部件构成可防止给水管道水流倒流装置。 2.1.7B 真空破坏器 vacuum breaker 一种可导入大气压消除给水管道内水流因虹吸而倒流装置。 2.1.8 引入管 service pipe 将室外给水管引入建筑物或由市政管道引入至社区给水管网管段。 2.1.9 接户管 inter-building pipe 布置在建筑物周边，直接与建筑物引入管和排出管相接给水排水管道。 2.1.10 入户管(进户管) inlet pipe 住宅内生活给水管道进入住户至水表管段。 2.1.11 竖向分区 vertical division zone 建筑给水系统中，在垂直向提成若干供水区。 2.1.12 并联供水 parallel water supply 建筑物各竖向给水分区有独立增(减)压系统供水方式。 2.1.13 串联供水 series water supply 建筑物各竖向给水分区，逐区串级增(减)压供水方式。 2.1.13A 叠压供水 pressure superposed water supply 运用室外给水管网余压直接抽水再增压二次供水方式。 2.1.14 明设 exposed installation 室内管道明露布置办法。 2.1.15 暗设 concealed installation，embedded installation 室内管道布置在墙体管槽、管道井或管沟内，或者由建筑装饰隐蔽敷设办法。 2.1.16 分水器 manifold 集中控制多支路供水管道附件。 2.1.17 (此条删除) 2.1.18 (此条删除) 2.1.19 线胀系数 coefficient of line-expansion 温度每增长1时，管线单位长度增量。 2.1.20 卫生器具 plumbing fixture，fixture 供水并接受、排出污废水或污物容器或装置。 2.1.21 卫生器具当量 fixture unit 以某一卫生器具流量(给水流量或排水流量)值为基数，其她卫生器具流量(给水流量或排水流量)值与其比值。 2.1.22 额定流量 ominal flow 卫生器具配水出口在单位时间内流出规定水量。 2.1.23 设计流量 design flow 给水或排水某种时段平均流量作为建筑给排水管道系统设计根据。 2.1.24 水头损失 head loss 水通过管渠、设备、构筑物等引起能耗。 2.1.25 气压给水 pneumatic water supply 由水泵和压力罐以及某些附件构成，水泵将水压入压力罐，依托罐内压缩空气压力，自动调节供水流量和保持供水压力供水方式。 2.1.26 配水点 points of distribution 给水系统中用水点。 2.1.27 循环周期 circulating period 循环水系统构筑物和输水管道内有效水容积与单位时间内循环量比值。 2.1.28 反冲洗 backwash 当滤料层截污到一定限度时，用较强水流逆向对滤料进行冲洗。 2.1.29 历年平均不保证时 unassured hour for average year 合计历年不保证总小时数年平均值。 2.1.30 水质稳定解决 stabilization treatment of water quality 为保持循环冷却水中碳酸钙和二氧化碳浓度达到平衡状态(既不产生碳酸钙沉淀而结垢，也不因其溶解而腐蚀)，并抑制微生物生长而采用水解决工艺。 2.1.31 浓缩倍数 cycle of concentration 循环冷却水含盐浓度与补充水含盐浓度比值。 2.1.32 自灌 self-priming 水泵启动时水靠重力充入泵体引水方式。 2.1.33 水景 waterscape，fountain 人工建造水体景观。 2.1.34 生活污水 domestic sewage 居民寻常生活中排泄粪便污水。 2.1.35 生活废水 domestic wastewater 居民寻常生活中排泄洗涤水。 2.1.36 生活排水 domestic drainage 居民在寻常生活中排出生活污水和生活废水总称。 2.1.37 排出管 building drain，outlet pipe 从建筑物内至室外检查井排水横管段。 2.1.38 立管 vertical pipe，riser，stack 呈垂直或与垂线夹角不大于45管道。 2.1.39 横管 horizontal pipe 呈水平或与水平线夹角不大于45管道。其中连接器具排水管至排水立管横管段称横支管；连接若干根排水立管至排出管横管段称横干管。 2.1.40 清扫 cleanout 装在排水横管上，用于清扫排水管配件。 2.1.41 检查口 check hole，check pipe 带有可启动检查盖配件，装设在排水立管及较长横管段上，作检查和清通之用。 2.1.42 存水弯 trap 在卫生器具内部或器具排水管段上设立一种内有水封配件。 2.1.43 水封 waterseal 在装置中有一定高度水柱，防止排水管系统中气体窜入室内。 2.1.44 H管 H pipe 连接排水立管与通气立管形如H专用配件。 2.1.45 通气管 vent pipe，vent 为使排水系统内空气流通，压力稳定，防止水封破坏而设立与大气相通管道。 2.1.46 伸顶通气管 stack vent 排水立管与最上层排水横支管连接处向上垂直延伸至室外通气用管道。 2.1.47 专用通气立管 specific vent stack 仅与排水立管连接，为排水立管内空气流通而设立垂直通气管道。 2.1.48 汇合通气管 vent headers 连接数根通气立管或排水立管顶端通气某些，并延伸至室外接通大气通气管段。 2.1.49 主通气立管 main vent stack 连接环形通气管和排水立管，为排水横支管和排水立管内空气流通而设立垂直管道。 2.1.50 副通气立管 secondary vent stack，assistant vent stack 仅与环形通气管连接，为使排水横支管内空气流通而设立通气立管。 2.1.51 环形通气管 loop vent 在各种卫生器具排水横支管上，从最始端两个卫生器具之间接出至主通气立管或副通气立管通气管段。 2.1.52 器具通气管 fuxture vent 卫生器具存水弯出口端接至主通气管管段。 2.1.53 结合通气管 yoke vent 排水立管与通气立管连接管段。 2.1.53A 自循环通气 self-circulation venting 通气立管在顶端、层间和排水立管相连，在底端与排出管连接，排水时在管道内产生正负压通过连接通气管道迂回补气而达到平衡通气方式。 2.1.54 间接排水 indirect drain 设备或容器排水管道与排水系统非直接连接，其间留有空气间隙。 2.1.54A 真空排水 vacuum drain 运用真空设备使排水管道内产生一定真空度，运用空气输送介质排水方式。 2.1.54B 同层排水 same-floor drain 排水横支管布置在排水层或室外，器具排水管不穿楼层排水方式。 2.1.55 覆土深度 covered depth 埋地管道管顶至地表面垂直距离。 2.1.55A 埋设深度 buried depth 埋地排水管道内底至地表面垂直距离。 2.1.56 水流偏转角 angle of turning flow 水流本来流向与其变化后流向之间夹角。 2.1.57 布满度 depth ratio 水流在管渠中布满限度，管道以水深与管径之比值表达，渠道以水深与渠高之比值表达。 2.1.58 隔油池 grease tank 分隔、拦集生活废水中油脂物质小型解决构筑物。 2.1.58A 隔油器 grease interceptor 分隔、拦集生活废水中油脂装置。 2.1.59 降温池 cooling tank 减少排水温度小型解决构筑物。 2.1.60 化粪池 septic tank 将生活污水分格沉淀，并对污泥进行厌氧消化小型解决构筑物。 2.1.61 中水 reclaimed water 各种排水经恰当解决达到规定水质原则后回用水。 2.1.62 医院污水 hospital sewage 医院、医疗卫生机构中被病原体污染了水。 2.1.63 一级解决 primary treatment 又称机械解决。采用机械办法对污水进行初级解决。 2.1.64 二级解决 secondary treatment 由机械解决和生物化学或化学解决构成污水解决过程。 2.1.65 换气次数 time of air change 通风系统单位时间内送风或排风体积与室内空间体积之比。 2.1.66 暴雨强度 rainfall intensity 单位时间内降雨量。 2.1.67 重现期 recurrence interval 经一定长雨量观测资料记录分析，等于或不不大于某暴雨强度降雨浮现一次平均间隔时间。其单位普通以年表达。 2.1.68 降雨历时 duration of rainfall 降雨过程中任意持续时段。 2.1.69 地面集水时间 inlet time 雨水从相应汇水面积最远点地表径流到雨水管渠入口时间。简称集水时间。 2.1.70 管内流行时间 time of flow 雨水在管渠中流行时间。简称流行时间。 2.1.71 汇水面积 catchment area 雨水管渠汇集降雨面积。 2.1.72 重力流雨水排水系统 gravity building drainage system 按重力流设计屋面雨水排水系统。 2.1.73 满管压力流雨水排水系统 full pressure storm system 按满管压力流原理设计管道内雨水流量、压力等可得到有效控制和平衡屋面雨水排水系统。 2.1.74 雨水口 gulley，gutterinlet 将地面雨水导入雨水管渠带格栅集水口。 2.1.75 雨落水管 downspout，leader 敷设在建筑物外墙，用于排除屋面雨水排水立管。 2.1.76 悬吊管 hung pipe 悬吊在屋架、楼板和梁下或架空在柱上雨水横管。 2.1.77 雨水斗 roof drain 将建筑物屋面雨水导入雨水立管装置。 2.1.78 径流系数 run-off coefficient 一定汇水面积径流雨水量与降雨量比值。 2.1.79 集中热水供应系统 central hot water supply system 供应一幢(不含单幢别墅)或数幢建筑物所需热水系统。 2.1.79A 全日热水供应系统 all day hot water supply system 在全日、工作班或营业时间内不间断供应热水系统。 2.1.79B 定期热水供应系统 fixed time hot water supply system 在全日、工作班或营业时间内某一时段供应热水系统。 2.1.80 局部热水供应系统 local hot water supply system 供应单个或数个配水点所需热水供应系统。 2.1.81 开式热水供应系统 open hot water system 热水管系与大气相通热水供应系统。 2.1.82 闭式热水供应系统 closed hot water supply system 热水管系不与大气相通热水供应系统。 2.1.83 单管热水供应系统 single line hot water system，tempered water system 用一根管道供单一温度，用水点不再调节水温热水系统。 2.1.83A 热泵热水供应系统 heat pump hot water system 通过热泵机组运营吸取环境低温热能制备和供应热水系统。 2.1.83B 水源热泵 water-source heat pump 以水或添加防冻剂水溶液为低温热源热泵。 2.1.83C 空气源热泵 air-source heat pump 以环境空气为低温热源热泵。 2.1.84 热源 heat source 用以制取热水能源。 2.1.85 热媒 heat medium 热传递载体。常为热水、蒸汽、烟气。 2.1.86 废热 waste heat 工业生产过程中排放带有热量废弃物质，如废蒸汽、高温废水（液）、高温烟气等。 2.1.86A 太阳能保证率 solar fraction 系统中由太阳能某些提供热量除以系统总负荷。 2.1.86B 太阳辐照量 solar irradiation 接受到太阳辐射能面密度。 2.1.86C 燃油(气)热水机组 fuel oil(gas) hot water heaters 由燃烧器、水加热炉体(炉体水套与大气相通，呈常压状态)和燃油(气)供应系统等构成设备组合体。 2.1.87 设计小时耗热量 design heat consumption of maximum hour 热水供应系统中用水设备、器具最大时段内小时耗热量。 2.1.87A 设计小时供热量 design heat supply of maximum hour 热水供应系统中加热设备最大时段内小时产热量。 2.1.88 同程热水供应系统 reversed return hot water system 相应每个配水点供水与回水管路长度之和基本相等热水供应系统。 2.1.89 第一循环系统 heat carrier circulation system 集中热水供应系统中，锅炉与水加热器或热水机组与热水贮水器之间构成热媒循环系统。 2.1.89A 第二循环系统 hot water circulation system 集中热水供应系统中，水加热器或热水贮水器与热水配水点之间构成热水循环系统。 2.1.90 上行下给式 downfeed system 给水横干管位于配水管网上部，通过立管向下给水方式。 2.1.91 下行上给式 upfeed system 给水横于管位于配水管网下部，通过立管向上给水方式。 2.1.92 回水管 return pipe 在热水循环管系中仅通过循环流量管段。 2.1.93 管道直饮水系统 pipe portable water system 水经深度净化解决，通过管道输送，供人们直接饮用供水系统。 2.1.94 水质阻垢缓蚀解决 water quality treatment of scaleinhibitor & corrosion-delay 采用电、磁、化学稳定剂等物理、化学办法稳定水中钙、镁离子，使其在一定条件下不形成水垢，延缓对加热设备或管道腐蚀水质解决。 2.2 符号2.2 符号2.2.1 流量、流速2.2.2 水压、水头损失2.2.3 几何特性3给水3.1 用水定额和水压3.1.1 社区给水设计用水量，应依照下列用水量拟定： 1 居民生活用水量； 2 公共建筑用水量； 3 绿化用水量； 4 水景、娱乐设施用水量； 5 道路、广场用水量； 6 公用设施用水量； 7 未预见用水量及管网漏失水量； 8 消防用水量。注：消防用水量仅用于校核管网计算，不计入正惯用水量。3.1.2 居住社区居民生活用水量，应按社区人口和本规范表3.1.9规定住宅最高日生活用水定额经计算拟定。3.1.3 居住社区内公共建筑用水量，应按其使用性质、规模采用本规范表3.1.10中用水定额经计算拟定。3.1.4绿化灌溉用水定额应依照气候条件、植物种类、土壤理化性状、灌溉方式和管理制度等因素综合拟定。当无有关资料时，社区绿化灌溉用水定额可按灌溉面积1.0Lm2d3.0Lm2d计算，干旱地区可酌情增长。公共游泳池、水上游乐池和水景用水量可按本规范第3.9.17、3.9.18、3.11.2条规定拟定。 点击展开条文阐明3.1.4 当前各地为增进都市可持续发展、加强都市生态环境建设、创造良好人居环境，以种植树木和植物造景为主，努力建成景观优美绿地，建设山清水秀、自然和谐山水园林都市。在各工程项目设计中绿化灌溉用水量占有一定比重。充分运用本地降水、采用节水灌溉技术是绿化灌溉节水重要办法。拟定绿化灌溉用水定额涉及因素较多，本条提供数据仅依照以往工程经验提出，由于国内幅员辽阔，各地应依照本地不同气候条件、种植植物种类、土壤理化性状、灌溉方式和制度等因素综合拟定。3.1.5 社区道路、广场浇洒用水定额可按浇洒面积2.0Lm2d3.0Lm2d计算。3.1.6 社区消防用水量和水压及火灾延续时间，应按现行国标建筑设计防火规范GB 50016及高层民用建筑设计防火规范GB 50045拟定。3.1.7 社区管网漏失水量和未预见水量之和可按最高日用水量1015计。3.1.8 居住社区内公用设施用水量，应由该设施管理部门提供用水量计算参数，当无重大公用设施时，不另计用水量。3.1.9 住宅最高日生活用水定额及小时变化系数，可依照住宅类别、建筑原则、卫生器具设立原则按表3.1.9拟定。注：1 本地主管部门对住宅生活用水定额有详细规定期，应按本地规定执行。 2 别墅用水定额中含庭院绿化用水和汽车洗车用水。3.1.10 宿舍、旅馆等公共建筑生活用水定额及小时变化系数，依照卫生器具完善限度和区域条件，可按表3.1.10拟定。注：1 除养老院、托儿所、幼儿园用水定额中含食堂用水，其他均不含食堂用水。 2 除注明外，均不含员工生活用水，员工用水定额为每人每班4060L。 3 医疗建筑用水中已含医疗用水。 4 空调用水应另计。 点击展开条文阐明3.1.10 表3.1.10中将宿舍单列。依照工程反馈信息，宿舍用水时间特别集中，经收集到论文和测试资料分析，供水局限性现象重要集中在宿舍设立集中或相对集中盥洗间和卫生间，并且供水局限性因素不但采用用水疏散型平方根法流量计算公式，其用水定额qL、小时变化系数Kh偏小也是因素之一，为此作如下修订：1 宿舍用水定额单列，并恰当提高用水量原则和Kh值系数；2 宿舍分类按国家现行原则宿舍建筑设计规范JGJ 36-进行分类：类博士研究生、教师和公司科技人员，每居室1人，有单独卫生间；类高等院校研究生研究生，每居室2人，有单独卫生间；类高等院校本、专科学生，每居室3人4人，有相对集中卫生间；类中档院校学生和工厂公司职工，每居室6人8人，集中盥洗卫生间。依照反馈意见在表3.1.10中增列了酒店式公寓、图书馆、书店、会展中心用水定额。3.1.11 建筑物室内、外消防用水量、供水延续时间，供水水压等，应依照国家现行关于消防规范执行。3.1.12 工业公司建筑时，管理人员生活用水定额可取30L/人班50L/人班；车间工人生活用水定额应依照车间性质拟定，宜采用30L/人次50L/人班；用水时间宜取8h，小时变化系数宜取2.5 1.5 。工业公司建筑淋浴用水定额，应依照现行国标工业公司设计卫生原则GBZ1中车间卫生特性分级拟定，可采用40L/人次60L/人次，延续供水时间宜取1h。3.1.13 汽车冲洗用水定额，应依照采用冲洗方式，以及车辆用途，道路路面级别和沾污限度等拟定，按表3.1.13计算。注：当汽车冲洗设备用水定额有特殊规定期，其值应按产品规定拟定。 点击展开条文阐明3.1.13 老式洗车办法用清水冲洗后，水就排入排水管道，既增长了洗车成本，又大量挥霍水资源。近年来随着国内汽车工业蓬勃发展和车辆家庭普及，以及各地政府加强了节约用水管理，某些既节水又环保洗车方式纷纷浮现。表3.1.13删除了消耗水量大软管冲洗方式用水定额，补充了微水冲洗、蒸汽冲洗等节水型冲洗方式用水定额。3.1.14 卫生器具给水额定流量、当量、连接管径和最低工作压力应按表3.1.14 拟定。注：1 表中括弧内数值系在有热水供应时，单独计算冷水或热水时使用； 2 当浴盆上附设淋浴器时，或混合水嘴有淋浴器转换开关时，其额定流量和当量只计水嘴，不计淋浴器。但水压应按淋浴器计； 3 家用燃气热水器，所需水压按产品规定和热水供应系统最不利配水点所需工作压力拟定； 4 绿地自动喷灌应按产品规定设计； 5 当卫生器具给水配件所需额定流量和最低工作压力有特殊规定期，其值应按产品规定拟定。 点击展开条文阐明3.1.14 由于给水配件构造改进与更新，浮现了更舒服、更节水卫生器具。当选用卫生器具给水额定流量和最低工作压力与本表不相符时，可按产品规定设计。故增长了表3.1.14注5。3.1.14A 卫生器具和配件应符合现行行业原则节水型生活用水器具CJ164关于规定。 点击展开条文阐明3.1.14A 中华人民共和国城乡建设行业原则节水型生活用水器具CJ 164-已于10月1日起正式实行，节水型生活用水器具是指“满足相似饮用、厨用、洁厕、洗浴、洗衣等用水功能前提下，较同类常规产品能减少用水量器件、用品”。针对水嘴(水龙头)、便器及便器系统、便器冲洗阀、淋浴器、家用洗衣机等五种惯用生活用水器具流量(或用水量)上限作出了相应规定。3.1.14B 公共场合卫生间洗手盆宜采用感应式水嘴或自闭式水嘴等限流节水装置。3.1.14C 公共场合卫生间小便器宜采用感应式或延时自闭式冲洗阀。 点击展开条文阐明3.1.14B、3.1.14C 洗手盆感应式水嘴和小便器感应式冲洗阀在离开使用状态后，在一定期间内会自动断水，用于公共场合卫生间时不但节水，并且卫生。洗手盆自闭式水嘴和小便器延时自闭式冲洗阀可限定每次给水量和给水时间功能具备较好节水性能。3.2 水质和防水质污染3.2.1 生活给水系统水质，应符合现行国标生活饮用水卫生原则GB5749规定。3.2.2 当采用中水为生活杂用水时，生活杂用水系统水质应符合现行国标都市污水再生运用 都市杂用水水质GB/T 18920规定。 点击展开条文阐明3.2.2 现行国标都市污水再生运用 都市杂用水水质GBT 18920是在原城乡建设行业原则生活杂用水水质原则CJT 48-1999基本上制定，并在该原则实行之日起将原城乡建设行业原则CJT 48-1999同步废止。本条作相应修改。3.2.3 城乡给水管道禁止与自备水源供水管道直接连接。 点击展开条文阐明3.2.3 所谓自备水源供水管道，即设计工程基地内设有一套从水源(非城乡给水管网，可以是地表水或地下水)取水，经水质解决后供基地内生活、生产和消防用水供水系统。都市给水管道(即都市自来水管道)禁止与顾客自备水源供水管道直接连接，这是国际上通用规定。当顾客需要将都市给水作为自备水源备用水或补充水时，只能将都市给水管道水放入自备水源贮水(或调节)池，经自备系统加压后使用。放水口与水池溢流水位之间必要有有效空气隔断。本规定与自备水源水质与否符合或优于都市给水水质无关。3.2.3A 中水、回用雨水等非生活饮用水管道禁止与生活饮用水管道连接。 点击展开条文阐明3.2.3A 用生活饮用水作为中水、回用雨水补充水时，不应用管道连接(虽然装倒流防止器也不容许)，应补入中水、回用雨水贮存池内，且应有本规范第3.2.4C条规定空气间隙。3.2.4 生活饮用水不得因管道产生虹吸、背压回流而受污染。 点击展开条文阐明3.2.4 导致生活饮用水管内回流因素详细可分为虹吸回流和背压回流两种状况。虹吸回流是由于供水系统供水端压力减少或产生负压(真空或某些真空)而引起回流。例如，由于附近管网救火、爆管、修理导致供水中断。背压回流是由于供水系统下游压力变化，用水端水压高于供水端水压，浮现不不大于上游压力而引起回流，也许出当前热水或压力供水等系统中。例如，锅炉供水压力低于锅炉运营压力时，锅炉内水会回流入供水管道。由于回流现象产生而导致生活饮用水系统水质劣化，称之为回流污染，也称倒流污染。防止回流污染产生技术办法普通可采用空气隔断、倒流防止器、真空破坏器等办法和装置。3.2.4A 卫生器具和用水设备、构筑物等生活饮用水管配水件出水口应符合下列规定： 1 出水口不得被任何液体或杂质所沉没； 2 出水口高出承办用水容器溢流边沿最小空气间隙，不得不大于出水口直径2.5倍。 点击展开条文阐明3.2.4A 本条文明确对于卫生器具或用水设备防止回流污染规定。已经从配水口流出并经洗涤过污废水，不得因生活饮用水水管产生负压而被吸回生活饮用水管道，使生活饮用水水质 受到严重污染，这种事故是必要严格防止。3.2.4B 生活饮用水水池（箱）进水管口最低点高出溢流边沿空气间隙应等于进水管管径，但最小不应不大于25mm，最大可不不不大于150mm。当进水管从最高水位以上进入水池（箱），管口为沉没出流时应采用真空破坏器等防虹吸回流办法。注：不存在虹吸回流低位生活饮用水贮水池，其进水管不受本条限制，但进水管仍宜从最高水面以上进入水池。 点击展开条文阐明3.2.4B 本条文明确了生活饮用水水池(箱)补水时防止回流污染规定。本条文空气间隙仍以高出溢流边沿高度来控制。对于管径不大于25mm进水管，空气间隙不能不大于25mm；对于管径在25mm150mm进水管，空气间隙等于管径；管径不不大于150mm进水管，空气间隙可取150mm，这是通过测算，当进水管径为350mm时，喇叭口上溢流水深约为149mm。而建筑给水水池(箱)进水管管径不不大于200mm者已少见。生活饮用水水池(箱)进水管采用沉没出流目是为了减少进水噪声，但如果进水管不采用相应技术办法会产生虹吸回流。如在进水管顶安装真空破坏器。3.2.4C 从生活饮用水管网向消防、中水和雨水回用等其她用水贮水池（箱）补水时，其进水管口最低点高出溢流边沿空气间隙不应不大于150mm。 点击展开条文阐明3.2.4C 本条文明确了消防水、中水和雨水回用水池(箱)补水时防止回流污染规定。贮存消防用水贮水池(箱)内贮水水质虽低于生活饮用水水池(箱)，但与本规范第3.2.4A条中“卫生器具和用水设备”内“液体”或“杂质”是有区别，同步消防水池补水管管径较大，因而进水管口最低点高出溢流边沿空气间隙高度控制在不不大于150mm。3.2.5 从给水饮用水管道上直接供下列用水管道时，应在这些用水管道下列部位设立倒流防止器：1 从城乡给水管网不同管段接出两路及两路以上引入管，且与城乡给水管形成环状管网社区或建筑物，在其引入管上；2 从城乡生活给水管网直接抽水水泵吸水管上；3 运用城乡给水管网水压且社区引入管无倒流防止设施时，向商用锅炉、热水机组、水加热器、气压水罐等有压容器或密闭容器注水进水管上； 点击展开条文阐明3.2.5 本条规定属城乡生活饮用水管道与社区或建筑物生活饮用水管道连接。第1款补充了有两路进水建筑物。第2款系针对叠压供水系统。第3款针对商用有温有压容器设备，住宅户内使用热水机组(含热水器、热水炉)不受本条款约束。如果建筑社区引入管上已设立了防回流设施(即空气间隙、倒流防止器)，可不在社区内商用有温有压容器设备进水管上重复设立。3.2.5A 从社区或建筑物内生活饮用水管道系统上接至下列用水管道或设备时应设立倒流防止器：1 单独接出消防用水管道时，在消防用水管道起端；2 从生活饮用水贮水池抽水消防水泵出水管上。 点击展开条文阐明3.2.5A 本条规定属于生活饮用水与消防用水管道连接。第1款中接出消防管道不含室外生活饮用水给水管道接出室外消火栓那一段短管。第2款是对社区生活用水与消防用水合用贮水池中抽水消防水泵，由于倒流防止器阻力较大，水泵吸程有限，故倒流防止器可装在水泵出水管上。3.2.5B 生活饮用水管道系统上接至下列具有对健康有危害物质等有害有毒场合或设备时，应设立倒流防止设备：1贮存池（罐）、装置、设备连接管上；2化工剂罐区、化工车间、实验楼（医药、病理、生化）等除按本条第1款设立外，还应在其引入管上设立空气间隙。 点击展开条文阐明3.2.5B 本条为新增条文。属于生活饮用水与有害有毒污染场合和设备连接。第1款是关于与设备、设施连接；第2款是关于有害有毒污染场合。实行双重设防规定，目是防止防护区域内交叉污染。3.2.5C 从社区或建筑物内生活饮用水管道上直接接出下列用水管道时，应在这些用水管道上设立真空破坏器：1 当游泳池、水上游乐池、按摩池、水景池、循环冷却水集水池等充水或补水管道出口与溢流水位之间空气间隙不大于出口管径2.5倍时，在其充(补)水管上；2 不具有化学药剂绿地等喷灌系统，当喷头为地下式或自动升降式时，在其管道起端；3 消防（软管）卷盘；4 出口接软管冲洗水嘴与给水管道连接处。 点击展开条文阐明3.2.5C 本条为新增条文。生活饮用水给水管道中存在负压虹吸回流也许，而解决办法就是设真空破坏器，消除管道内真空度而使其断流。在本条第1款第4款所提到场合中均存在负压虹吸回流也许性。3.2.5D 空气间隙、导流防止器和真空破坏器选取，应依照回流性质、回流污染危害限度按本规范附录A拟定。注：在给水管道防回流设施设立点，不应重复设立。 点击展开条文阐明3.2.5D 本条规定了倒流防止设施选取原则，系参照了国外回流污染危险级别，依照国内倒流防止器产品市场供应状况拟定。防止回流污染可采用空气间隙、倒流防止器、真空破坏器等办法和装置。选取防回流设施要考虑因素有： 1 回流性质：1) 虹吸回流，系正常供水出口端为自由出流(或末端有控制调节阀)，由于供水端突然失压等因素产生一定真空度，使下游端卫生器具或容器等使用过水或被污染了水回流到供水管道系统；2) 背压回流，由于水泵、锅炉、压力罐等增压设施或高位水箱等末端水压超过供水管道压力时产生回流。 2 回流而导致危害限度。本规范参照国内外原则基本上拟定低、中
