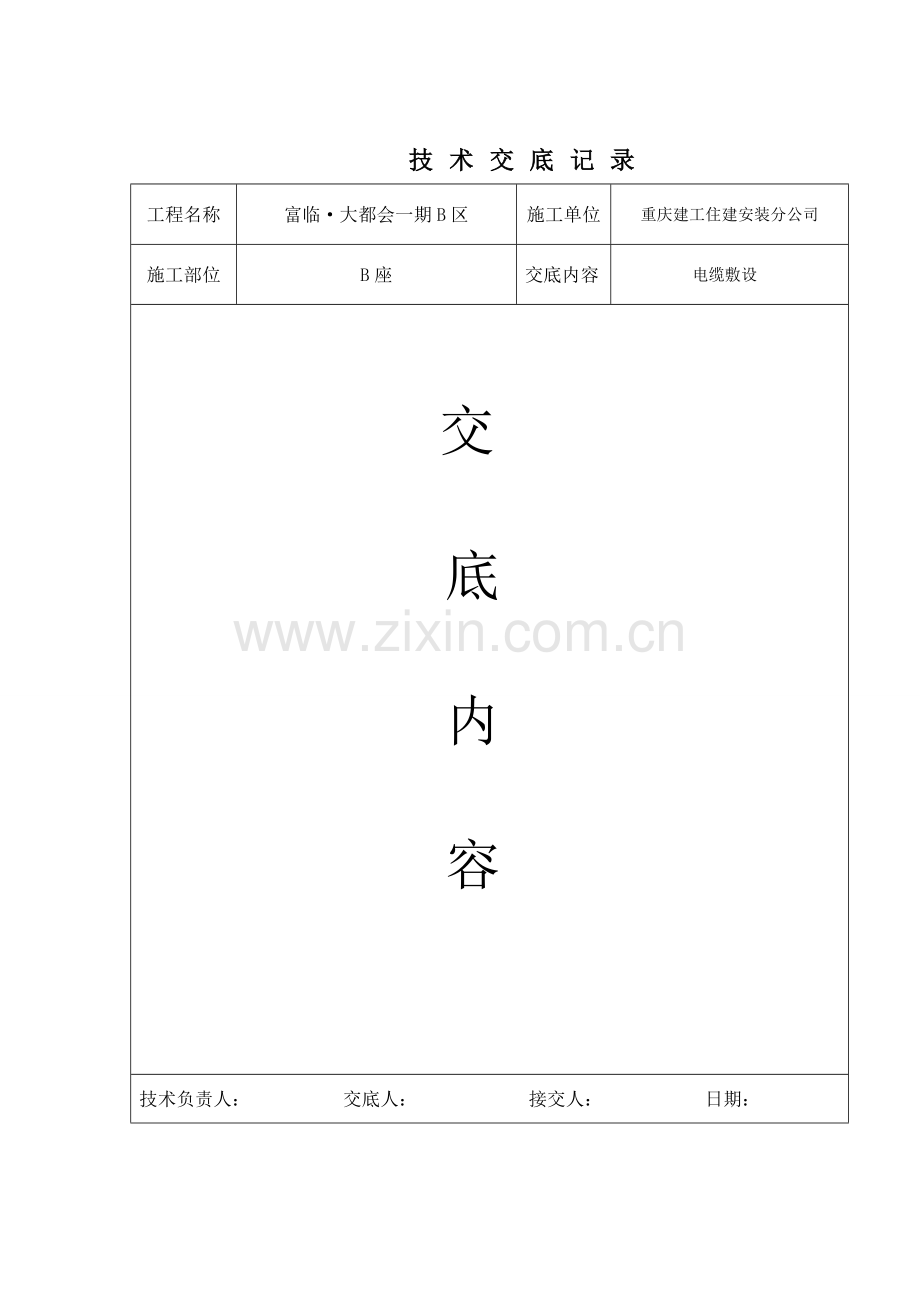

技术交底记录
工程名称
富临·大都会一期B区
施工单位
重庆建工住建安装分公司
施工部位
B座
交底内容
电缆敷设

交

底

内

容
技术负责人： 交底人： 接交人： 日期：

施工工艺流程：
技术准备 电缆检查 敷设电缆 挂标牌
终端（或中间）接头制作 电缆分相（整顿） 检查接线 环保
技术准备：
班组需合理安排技术人员及充分理解矿物绝缘电缆特性，并熟悉掌握核心部位电缆中间连接、始末端制作、弧度弯曲、电缆绝缘电阻测试等技术原则和规定。
熟悉施工图纸，理解各回路中所用矿物电缆型号、规格、长度、图纸阐明、详细敷设方式场合等内容。
电缆检查：
材料进入现场后，必要通过报验签字后方可使用，否则视电缆为不合格产品。对某些小截面电缆或多芯电缆还应进行电缆导体持续性测试发既有断线应及时告知供应商。
施工规定：
1、为保证矿物电缆敷设质量，在敷设时应按下述规定进行施工。
电缆弯曲变径：在敷设电缆过程中，会遇到电缆弯曲，弯曲最小半径与电缆直径按下表进行：
电缆外径mm
D＜7
7＜D＜12
12＜D＜15
D>15
电缆内侧最小弯曲半径R（mm）
2D
3D
4D
6D
2、电缆敷设时，其固定点之间距离按下表规定数据

电缆外径mm

D＜7
9＜D＜15
D>15
固定点之间最大距离mm
水平
600
900
1500
竖直
800
1200

3、 若电缆倾斜敷设：其与竖向成＜30°，按竖直距离固定，当>30°时，按水平距离固定。
4、 电缆在运营中也许受到机械损伤部位应采用恰当保护办法。
5、 单芯电缆敷设时，每路电缆之间应保持一定间隙，间距为电缆外径2倍，规定逐根进行敷设，待每组布齐并矫直后，再作绑扎并整洁排列。
6、 在布线过程中电缆锯断后应对其端部进行暂时封端，防止电缆受潮。
7. 矿物绝缘电缆铜护套必要接地且为单端接地。
8. 电缆在下列场合敷设时，由于受环境条件影响也许导致电缆振动和伸缩，应考虑将电缆敷设成S或Ω型弯（如图示），其半径应不不大于电缆外径6倍。

a） 有振动源设备布线，如电动机进线或发电机出线。
b） 建筑物沉降和伸缩缝之间。
9. 由于BTTZ矿物绝缘电缆硬度较高，敷设时不得容易拉弯及起弧，否则电缆成弯曲状，不易校直，
10. 由于BTTZ电缆自重较大，每层设立支架支撑，每层铜卡捆绑牢固。
敷设办法：
1. 现场搬运：现场施工时，可依照其体积大小或重量轻重可采用人工搬运或机械搬运两种办法，但在搬运时要注意电缆防护工作，以免损坏电缆。
2. 敷设放线：电缆敷设有竖直和水平敷设两种，在相似走向处敷设时应依照电缆分岔口位置由近到远布线，禁止电缆交叉敷设而影响美观，垂直敷设某些可采用从上到下敷设办法，敷设时施工人员将电缆搬运至最高处，由几名辅助工人用钢管穿过电缆盘心将电缆放置于事先做好电缆角架上（注意角架螺栓固定），慢慢地松开电缆并将整盘电缆一起转动，同步用麻绳套住电缆端头，麻绳另一端背在柱上，或安装好钢管上以减小电缆垂直重力，麻绳慢慢地放松，边放电缆边校直电缆，在敷设整条线路中，每隔一定位置站人，以协助电缆顺利向下敷设直到电缆敷设到位。
水平方向敷设时按上述办法同样，将盘状电缆置于自制放线架上，螺栓固定电缆后用外力牵引电缆端部，电缆盘则发生转动，同步校直电缆，规定每隔4-5米站一人，电缆则可以按照设定线路放线，直到电缆敷设到位，
小规格小截面电缆用金属吊钩直接牵引电缆端部就可以实现放大，大规格大截面电缆可采用一定工具（如电动卷扬机）在电缆端部采用特定装置也可以实现放线。
电缆整顿：
当电缆放置完毕须将每组电缆经行分组，按照一定相序排列，每组电缆可用铜带线进行绑扎以避免相序间混乱，整顿完毕电缆应当是无交叉，排列顺直，回路清晰，一目了然，详细分为整线、固定、制作标牌三个环节：
1）整顿 先将电缆按路分开整直每根电缆，然后将每根电缆按规定间距经行固定，若一路电缆有三根到四根则整直后应绑在一起，每整好一路在敷另一路，以免搞错，整顿时按照从上到下、从前到后、从始到末顺序一段一段进行，在转弯处应将电缆按规定弯曲半径进行弯曲。
2）固定 电缆可用铜卡或铜线捆绑固定，为做到整洁美观整个电缆走向（涉及平直某些和弯曲某些）应所有为平行走向，弯曲处弯曲半径比列（或公差）一致，固定点尽量做到整洁，电缆在桥架弯曲处按桥架弯曲度进行弯曲，每路电缆应单独绑扎，无法固定处应平放在桥架内，但不能交叉重叠、无序堆放，（附电缆在桥架内水平及垂直固定排列图示）

3）电缆标记 整顿后电缆应在其每个回路两端分别挂上铭牌，铭牌上应标有电缆型号长度以及起始端、终结端、施工年月日等以备查考。
电缆敷设中遇到问题：
1）遇桥架转弯处，电缆受到很大阻力，且容易使电缆受到破坏，为解决这样问题，可以用弧形转向器，让电缆穿过转向器来实现电缆自动转弯。
2）电缆端部或端部转弯处，需校直或依照施工现场需要加工成一定形状可采用一种校直工具，将电缆经行定形。
3）当电缆由桥架进配电箱时，为了相序排列整洁也为了整体布线美观可用校直器或弯管器将电缆校直或折弯，也可用木板做支撑点来完毕。对于布线集中区域电缆排列应当严格按规定执行且用铜带、铜卡或铜线进行固定。
4）当电缆进柜时，电缆端部需有一种永久性终端，保证电缆密封性能良好，以避免空气中潮气被绝缘材料吸取，导致绝缘电阻阻值下降。
注意事项：
1、 事先规划好电缆实际走向，拟定施工方案和施工记录。
2、 放线时每根电缆应及时做好辨认标签。
3、 电缆锯断和削开后，应及时做好暂时封端。
4、 敷设好电缆应及时整顿固定并做好保护办法以防电缆损坏。
5、 电缆敷设前应做好绝缘测试并记录好测试数据，并与敷设后测试绝缘电阻进行对比，一旦发现绝缘电阻减少应及时解决。
6、 禁止电缆在坚硬锐利物体上拖动及受尖锐物体碰撞。
7、 接线时必要保证铜护套良好基本。
质量控制：
1、电缆敷设禁止有绞拧、电缆挤压变形、防腐护套破损和电缆表面严重化伤、破损等缺陷。
2、三相或单相交流单芯电缆不得单根穿于磁性导管内固定用卡子支架等不得形成合铁，磁回路。
3、电缆终端头固定牢固，线芯与接地端子压接牢固，接地端子与设备螺栓连接紧密相序对的，绝缘密封严密。
4、电缆中间接头安装牢固，中间连接端子压接紧密，绝缘恢复严密结实，电缆线芯与中间连接管之间有合理绝缘间隔。
5、电缆接线对的，并联运营电缆型号、规格、长度、相位应一致无误。
6、电缆排列整洁，固定可靠，避免交叉。
7、对于电缆施工后发现绝缘电阻不合格多数是由于电缆接头施工质量不好，可用喷灯沿电缆长度方向烘烤每一种接头处同步用摇表遥测电缆绝缘电阻，当在某一接头处电缆绝缘电阻急剧变化时即为此接头绝缘电阻不合格，可拆开重新制作。
附BTTZ电缆终端和中间连接器施工注意事项：（电缆终端头制作及中间连接另作技术交底）
1、 电缆终端，中间连接器安装，应严格按照电缆生产厂家推荐安装工艺规程和规范施工。
2、 由于电缆绝缘材料在空气中易吸潮，施工时应做好防潮办法，当发既有潮气侵入电缆端部可减去受潮段，也可以用喷灯火焰直接对电缆受潮处进行加热驱潮，直到用1000V欧姆表检测电缆绝缘电阻达到200Ω以上才干进行安装终端和中间连接。
3、 在中端中间连接器安装过程中要多次及时测量电缆绝缘电阻值因安装时电缆受潮或金属碎屑未清除干净均也许导致绝缘不合格。
4、 电缆终端中间连接器导线连接，可选用围压、电压、螺母压装、螺丝压接、压板压接等各种连接方式。
5、 电缆中间连接器在竖直段时，中间连接器先后要用支架固定牢固，连接部位不得承受电缆重力对接头部位作用。
6、 电缆终端应牢固可靠固定在电缆和电气设备上，运用电缆铜护套做接地线时应接地可靠。
7、 电缆平行敷设时，如有多只中间连接器其位置应互相错开。
8、 终端线芯相序应连接对的色标明显。
9、 每路电缆终端和中间连接器安装施工完后，应经绝缘电阻测试达100Ω以上才干交付使用。
安全文明施工：
1） 进入施工现场必要戴好安全帽，高空作业必要系好安全带，使用人字铁梯高空作业时拉绳要绑扎牢实，人字铁梯四脚要用木板垫平稳，以防滑到伤人。
2） 在水平桥架内进行电缆敷设及整顿时，人要站在有支架位置进行作业。
3） 使用电动工具时，必要由专业电工进行接电，禁止擅自进行接电，操作时要戴好绝缘手套，穿好绝缘鞋，雨天要停止露天作业。
4）使用机电设备，机具前应检查确认性能良好，电机机具漏电保护装置敏捷有效，不得“带病”运转。
