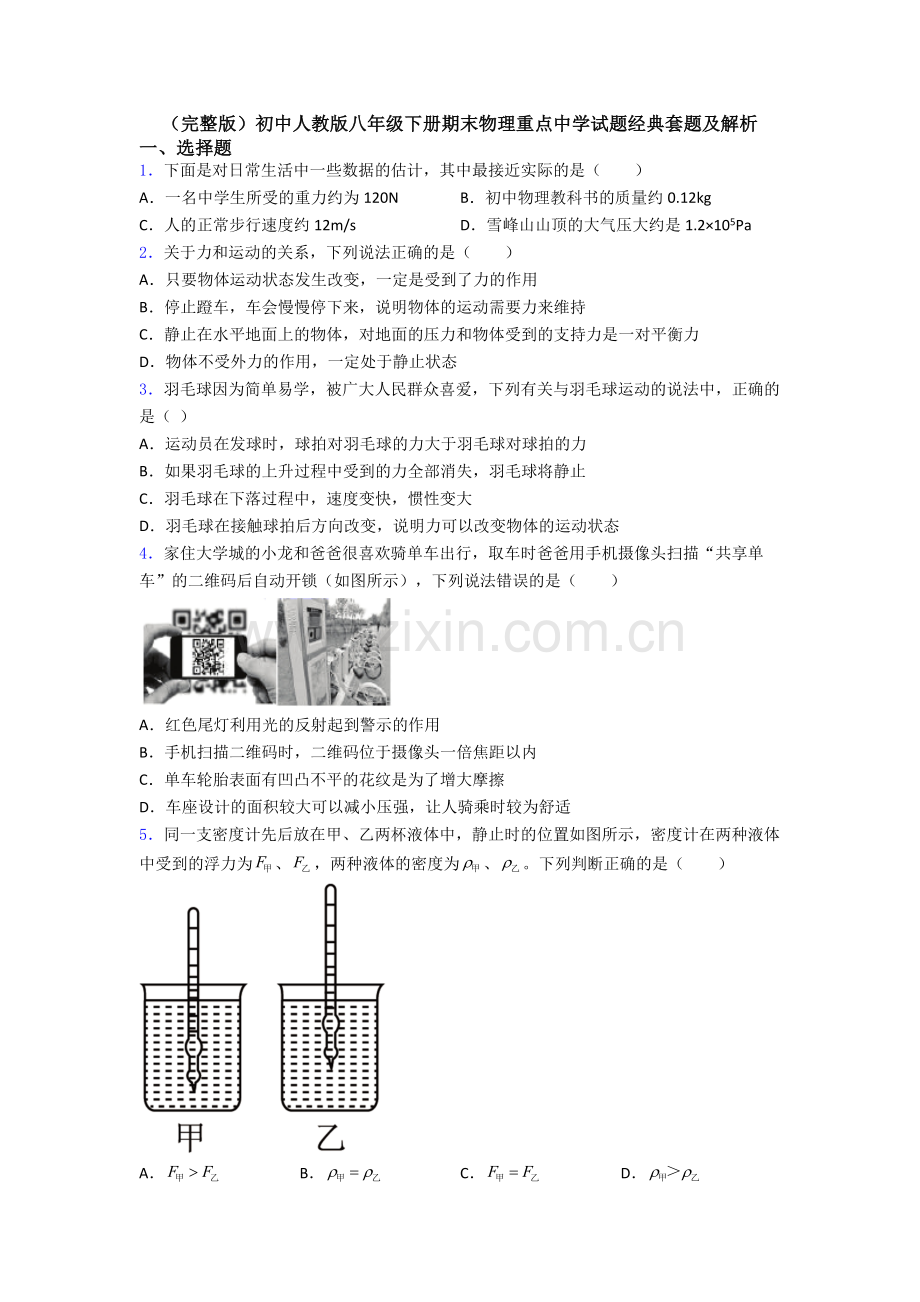

（完整版）初中人教版八年级下册期末物理重点中学试题经典套题及解析
一、选择题
1．下面是对日常生活中一些数据的估计，其中最接近实际的是（　　）
A．一名中学生所受的重力约为120N B．初中物理教科书的质量约0.12kg
C．人的正常步行速度约12m/s D．雪峰山山顶的大气压大约是1.2×105Pa
2．关于力和运动的关系，下列说法正确的是（　　）
A．只要物体运动状态发生改变，一定是受到了力的作用
B．停止蹬车，车会慢慢停下来，说明物体的运动需要力来维持
C．静止在水平地面上的物体，对地面的压力和物体受到的支持力是一对平衡力
D．物体不受外力的作用，一定处于静止状态
3．羽毛球因为简单易学，被广大人民群众喜爱，下列有关与羽毛球运动的说法中，正确的是（ ）
A．运动员在发球时，球拍对羽毛球的力大于羽毛球对球拍的力
B．如果羽毛球的上升过程中受到的力全部消失，羽毛球将静止
C．羽毛球在下落过程中，速度变快，惯性变大
D．羽毛球在接触球拍后方向改变，说明力可以改变物体的运动状态
4．家住大学城的小龙和爸爸很喜欢骑单车出行，取车时爸爸用手机摄像头扫描“共享单车”的二维码后自动开锁（如图所示），下列说法错误的是（　　）

A．红色尾灯利用光的反射起到警示的作用
B．手机扫描二维码时，二维码位于摄像头一倍焦距以内
C．单车轮胎表面有凹凸不平的花纹是为了增大摩擦
D．车座设计的面积较大可以减小压强，让人骑乘时较为舒适
5．同一支密度计先后放在甲、乙两杯液体中，静止时的位置如图所示，密度计在两种液体中受到的浮力为、，两种液体的密度为、。下列判断正确的是（　　）

A． B． C． D．

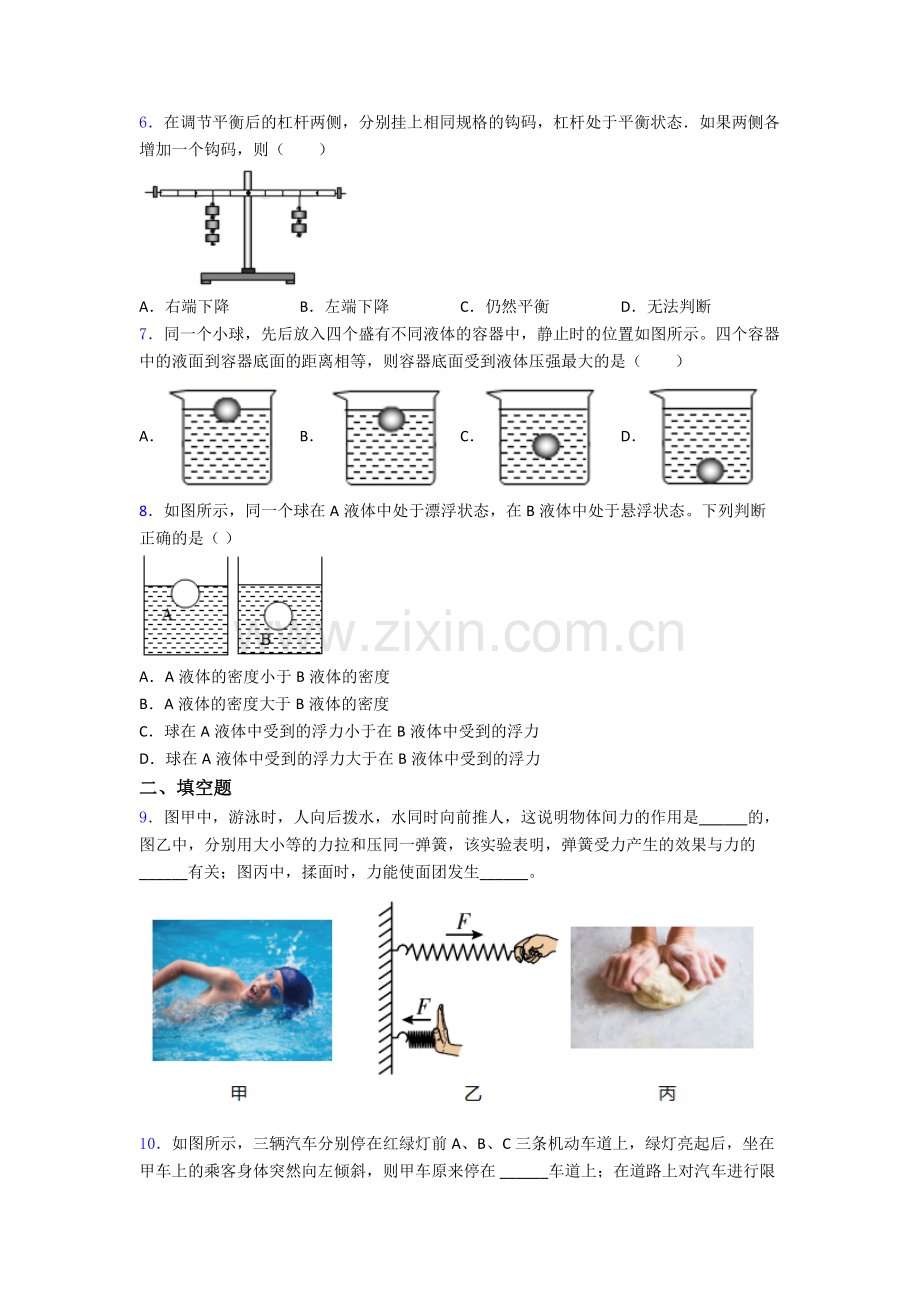

6．在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态．如果两侧各增加一个钩码，则（　　）

A．右端下降 B．左端下降 C．仍然平衡 D．无法判断
7．同一个小球，先后放入四个盛有不同液体的容器中，静止时的位置如图所示。四个容器中的液面到容器底面的距离相等，则容器底面受到液体压强最大的是（　　）
A． B． C． D．
8．如图所示，同一个球在A液体中处于漂浮状态，在B液体中处于悬浮状态。下列判断正确的是（ ）

A．A液体的密度小于B液体的密度
B．A液体的密度大于B液体的密度
C．球在A液体中受到的浮力小于在B液体中受到的浮力
D．球在A液体中受到的浮力大于在B液体中受到的浮力
二、填空题
9．图甲中，游泳时，人向后拨水，水同时向前推人，这说明物体间力的作用是______的，图乙中，分别用大小等的力拉和压同一弹簧，该实验表明，弹簧受力产生的效果与力的______有关；图丙中，揉面时，力能使面团发生______。

10．如图所示，三辆汽车分别停在红绿灯前A、B、C三条机动车道上，绿灯亮起后，坐在甲车上的乘客身体突然向左倾斜，则甲车原来停在 ______车道上；在道路上对汽车进行限速，实际上是限制汽车的 ______（选填“动能”或“重力势能”）。

11．据报道：“一男子陷在泥沼里，他挣扎着力图把一只脚拔出来，结果下陷得更快更深。抢救队员把他拉出后，让他平躺在泥沼上以蛙泳姿势移离泥沼……”
（1）报道中描述___________的过程对泥沼的压强增大；
（2）报道中描述___________的过程对泥沼的压强减小，你判断的依据是：___________。
12．司机开车上坡前，往往加大油门，以提高车速，这是为了增大汽车的______能。清扫路面垃圾的清洁车，能通过吸尘器将路面上的垃圾吸入车内容器中，清洁车沿街道匀速行驶，在清扫垃圾过程中，车的动能将______（选填“变大”、“变小”或“保持不变”）。
13．如图所示，一物体在水平向右的拉力F1作用下以1m/s速度在水平地面上匀速运动了10m，拉力F1所做的功为W1，功率为P1，若该物体在水平向右的拉力F2作用下以2m/s的速度在同一水平地面上匀速运动了10m，拉力F2所做的功为W2，功率为P2，则W1_______W2，P1_______P2（选填“>”、“<”或“=”）。

14．小明在家擦窗户时，一阵风吹过，窗帘向外飘去，这是因为窗外空气流速 ______（选填“变大”、“变小”或“不变”），压强 ______（选填“变大”“变小”或“不变”），窗帘在内外压强差的作用下飘向窗外。
15．停车场入口处常用横杆来控制车辆的进出，如图所示。我们可以把该装置简化成如图所示的杠杆，若横杆AB粗细相同，质量分布均匀，重120N，AB＝2.8m，AO=0.3m。要使横杆AB保持水平平衡，则在A端施加最小力的方向应该竖直向______，这个最小力的大小F＝______N。

16．一台拖拉机以30kW的功率匀速耕地，其速度为3.6km/h，这台拖拉机耕地时的牵引力为__N，这台拖拉机每小时所做的功为________J。有一头牛，它的功率是0.3kW，这台拖拉机以30kW的功率工作2h所做的功由这头牛来完成，需要__________h。
三、解答题
17．一足球静止在水平地面上，如图所示，画出足球所受力的示意图。

18．按要求完成下列作图：如图所示，杠杆OB在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2。
（______）

19．（1）如图所示，人站在地面上用滑轮组提起物体，画出最省力的绕线。

（2）如图用最省力的绕绳方式，把重物G提起，请用笔画线代替绳索，将它们连接起来。

20．为了选择合适的弹簧制作弹簧测力计，小杨选了甲、乙两根不同的弹簧进行了测试，记录了表一和表二的数据（表一中缺一数据）。
表一：甲弹簧的实验数据
拉力F（N）
0
1
2
3
4
5
6
弹簧长（cm）
5

7
8
9
10
10.5
表二：乙弹簧的实验数据
拉力F（N）
0
1
2
3
4
5
6
弹簧长（cm）
5
5.5
6
6.5
7
7.5
8
（1）分析表中数据，表一中拉力F=1N时，甲弹簧伸长了________cm；
（2）如果根据两只弹簧的性能，都将制成的弹簧测力计量程各自做到最大，则甲弹簧制作成的测力计量程比乙的________（选填“大”或“小”）；
（3）如果要制成准确程度较高的测力计，应选用________弹簧。
21．按要求完成填空。

（1）如图甲所示，所测物体的长度为______cm；
（2）如图乙，静止的小车突然向右运动时，放在小车上的木块会向______倾倒 （选填“右”或“左”）；
（3）如图丙所示，指出弹簧测力计使用中的错误：______；
（4）如图丁所示，在探究平面镜成像规律的实验中，选用两支大小、形状均相同的蜡烛是为了便于______。
二
22．在“探究水沸腾时的温度变化的特点”实验中：

（1）小明组装的实验装置如图1所示，其中的错误之处是：_____。除图中所示的实验器材外，还需要的一个测量工具是 _____。
（2）小红观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如图（a）、（b）所示，则图 _____[填“（a）”或“（b）”]是水沸腾时的情况。
（3）小明和小红虽然选用的实验装置相同，但加热到水开始沸腾的时间不同，他们绘制的水的温度随时间变化图象如图所示，a、b两种图象不同的原因是水的 _____不同。
（4）取走酒精灯，将装有海波的大试管放入上面实验的热水中（如图4）。根据温度计A和B的示数，绘制了海波和热水的温度随时间变化的图象（如图5）。由图象可知，在第8min时，大试管内的海波处于 _____态（选填“固”、“液”或“固液共存”），海波是 _____（填“晶体”或“非晶体”）。
（5）如图所示，大试管和小试管里都装有水，将三支大试管中的水加热，使之保持沸腾，则大试管中的水不断沸腾的过程中，小试管中的水会沸腾的是_____。（填字母）

二
23．小明用弹簧测力计、圆柱体、两个相同的圆柱形容器，分别装有一定量的水和某种液体，对浸在液体中的物体所受的浮力进行了探究，其装置如图所示，并记录了圆柱体在水中下降过程中弹簧测力计读数随圆柱体下降高度变化的图像。（已知，取）

（1）分析实验步骤、、、，可以说明浮力大小跟______有关。分析实验步骤、、可以说明浮力的大小与______有关。
（2）为了探究浮力大小与物体浸没在液体中的深度有无关系，可选用______图的装置来进行操作。
（3）分析图像可知：圆柱体重力是______；圆柱体浸没在水中时，受到的浮力是______；圆柱体的体积是______；圆柱体的密度是______；
（4）若将该圆柱体浸没在某种液体中，弹簧测力计的示数为（如图所示），通过题中相关信息计算得出，这种液体的密度是______。
24．在“探究影响动能大小的因素”实验中，如图甲、乙、丙所示，让质量为m、2m的两个钢球分别从斜面上由静止滚下，钢球撞击放在水平木板上的木块，使木块滑动，虛线位置为木块滑动一段距离后停止的位置；
（1）该实验所探究物体的动能是指 ______（选填“木块”、“钢球”或“斜面”）的动能；
（2）实验时，让不同质量的两个钢球从同一高度滚下的目的是使两球到达水平面时，具有相同的 ______；
（3）比较 ______两图进行的实验，可以探究钢球动能大小与速度的关系；
（4）比较甲、丙两图进行的实验，可以得出的结论是 ______；
（5）本实验采用的研究方法是控制变量法和 ______。

25．某实验小组在测滑轮组机械效率的实验中得到的数据如表所示，实验装置如图所示。
试验次数
1
2
3
钩码重
4
4
6
钩码上升的高度
0.1
0.1
0.1
绳端拉力
1.8
1.6
1.8
绳端移动距离
0.3
0.4

机械效率

(1)通过表中数据可分析出第2次实验是用_____（选填“甲”或“乙”）图所示装置做的实验；
(2)通过第1次实验和第2次实验的数据分析可得出结论：使用不同的滑轮组提升相同的重物时，动滑轮的个数越多（动滑轮的质量越大），滑轮组的机械效率_____。（选填“越高”、“不变”或“越低”）
(3)小组同学再用第2次实验中使用的装置做第3次实验，表中第3次实验中绳端移动距离漏记，但仍然计算出第3次的机械效率_____。（保留3位有效数字）
(4)用同一个滑轮组装置提升重物，所提物体越重，机械效率_____。（选填“越高”、“不变”或“越低” ）

26．为了尽可能避免病毒的交叉感染，多地警方利用如图所示的测温巡逻机器人辅助日常巡逻，该机器人的质量为120 kg，空载时车轮与地面的接触面积为7.5×10-3m2；该机器人最多可负载 40 kg的重物，匀速行驶时所受摩擦力为总重力的0.2倍。求：
（1）图中机器人空载时对水平地面的压强。
（2）机器人满载匀速行驶时所需的牵引力。

27．如图甲所示，边长为0.1m的正方体木块漂浮在水面上，木块的下表面距离水面0.06m，求：（g取10N/kg）
（1）木块受到的浮力是多大？
（2）木块的密度是多少？
（3）若在木块上放一金属块，木块恰好没入水中，如图乙所示，则金属块的重力是多少？

28．工人用如图所示的滑轮组，将重为810N的物体匀速提高了3m，工人对绳子自由端施加的拉力F为300N。（不计绳重和摩擦，g取10N/kg）。试求：
（1）提升该物体所做的有用功是多少？
（2）拉力F所做的功是多少？
（3）提升该物体时，滑轮组的机械效率是多少？

【参考答案】
一、选择题
1．B
解析：B
【详解】
A．中学生的质量在50kg左右，受到的重力大约为
G=mg=50kg×10N/kg=500N
故A不符合实际；
B．一个苹果的质量在150g左右，物理教科书的质量与此差不多，在150g=0.15kg左右，故B较接近实际；
C．人正常步行的速度在

故C不符合实际；
D．大气压强随海拔高度的增加而减小，海平面气压在1.0×105Pa左右，大围山海拔较高，山顶处气压一定低于1.0×105Pa，故D不符合实际。
故选B。
2．A
解析：A
【详解】
A．因为力是改变物体运动状态的原因，因此当物体运动状态发生改变时，一定受到力的作用，故A正确；
B．停止蹬车，车会慢慢停下来，是因为车受到了阻力的作用，力改变了车的运动状态，物体的运动不需要力来维持，故B错误；
C．静止在水平地面上的物体，对地面的压力和物体受到的支持力没有作用在同一个物体上，不是一对平衡力，故C错误；
D．如果物体不受到外力的作用可能处于静止状态，也可能处于匀速直线运动状态，故D错误。
故选A。
3．D
解析：D
【详解】
A．运动员在发球时，球拍对羽毛球的力与羽毛球对球拍的力是一对相互作用力，二者大小相等，故A错误；
B．羽毛球在上升过程中处于运动状态，如果它受到的力全部消失，由牛顿第一定律可知，羽毛球将做匀速直线运动，故B错误；
C．惯性的大小只与物体的质量的有关，与速度无关，故C错误；
D羽毛球在接触球拍后方向改变，说明力可以改变物体的运动状态，故D正确。
故选D。
4．B
解析：B
【详解】
A．自行车的尾灯都是相互垂直的面，车灯照在尾灯上经过两次反射又按原来的方向反射回去，属于光的反射现象，故A正确，不符合题意；
B．照相机是利用物距大于二倍焦距时，成倒立缩小实像的规律制成的，因此，“扫入”二维码时镜头和二维码的距离大于二倍焦距，故B错误，符合题意；
C．轮胎上有凹凸不平的花纹，是压力一定时，增大接触面的粗糙程度来增大摩擦，故C正确，不符合题意；
D．车座设计的面积较大，是在压力一定时，通过增大受力面积来减小压强，故D正确，不符合题意。
故选B。
5．C
解析：C
【详解】
同一支密度计在甲、乙两种液体里都漂浮，浮力等于重力，即F甲=F乙；由图可知，密度计在甲、乙两种液体中排开液体的体积V甲排＞V乙排，根据F浮=ρ液gV排可知液体密度的关系为ρ甲＜ρ乙，故ABD错误，C正确。
故选C。
6．A
解析：A
【详解】
设一个钩码的重为G，一个格为l，则原来杠杆处于平衡状态，由

现在在两侧各增加一个钩码后，杠杆左边

杠杆右边

右边的力和力臂的乘积大，杠杆不再平衡，并且右端下降，故A符合题意，BCD不符合题意。
故选A。
7．A
解析：A
【详解】
同一个小球重力不变，漂浮或悬浮时，重力等于浮力，ABC中小球所受的浮力大小相等，A中球排开的液体最少，所以可知A液体的密度大于BC，D中球沉入水底，说明球的密度大于液体的密度；故可知，四种液体中A液体的密度是最大的，由于四个容器中液面是相平的，所以密度最大的A容器底部所受到的压强最大。
故选A。
8．B
解析：B
【详解】
A B．因为球在A液体中处于漂浮状态，则有

在B液体中处于悬浮状态，则有

所以

故B正确，A错误；
C D．同一个球在A液体中处于漂浮状态，在B液体中处于悬浮状态，所以在两液体中的浮力

即球在A液体中受到的浮力等于在B液体中受到的浮力，故CD错误。
故选B。
二、填空题
9．相互 方向 形变
【详解】
[1]游泳时，人向后拨水，水同时向前推人，物体施力的同时也受力的作用，说明物体间力的作用是相互的。
[2]依题意得，作用在弹簧上的两个拉力的大小相等。从图乙中可以看出，作用在弹簧上的两个拉力的方向相反，拉力的作用点相同，弹簧一个被拉伸，一个被压缩，说明弹簧受力产生的效果与力的方向有关。
[3]图丙中，揉面时，面团受到力的作用，面团的形状发生改变，说明力能使面团发生形变。
10．C
解析：C 动能
【详解】
[1]汽车停在红绿灯前面时，乘客的上半身和下半身原来一起处于静止状态，汽车向右转弯时，下半身由于受车的摩擦力随汽车向右运动，上半身由于具有惯性继续保持静止状态，所以乘客向左倾倒，说明甲车原来停在右转车道C上。
[2]动能的大小与质量、速度有关，在道路上对汽车进行限速，实际上是限制汽车的动能。
11．他挣扎着力图把一只脚拔出来 平躺在泥沼上以蛙泳姿势移离泥沼 压力一定，接触面积增大
【详解】
（1）[1]他挣扎着力图把一只脚拔出来时，对泥沼的压力不变而与泥沼的接触面积减小，故对泥沼的压强变大，因此下陷得更快更深。
（2）[2][3]平躺在泥沼上以蛙泳姿势移离泥沼时，对泥沼的压力不变，而与泥沼的接触面积变大，故对泥沼的压强变小。
12．动 变大
【详解】
[1]开车上坡，车的质量不变，如果提高车速，则车的动能会增大。
[2]因清洁车沿街道匀速行驶，车的速度不变，在清扫垃圾过程中，车的质量增加，所以车的动能将变大。
13．F
解析：= <
【详解】
[1]对物体在水平方向进行受力分析，物体受到拉力和滑动摩擦力，两次拉动物体时物体都做匀速直线运动，说明物体水平方向处于二力平衡状态，所以物体所受的拉力等于滑动摩擦力，因为滑动摩擦力和接触面所受压力及接触面的粗糙程度有关，两次都在同一水平面上拉动，所以两次物体所受滑动摩擦力大小相同，即两次拉力相同，又因为两次都沿着水平方向移动了10m，根据公式W=Fs可得，两次拉力做的功相等。即
W1=W2
[2]两次拉力大小相同，但第一次拉动时速度小于第二次，根据公式

可知，第一次的功率小于第二次的功率。即
P1<P2
14．变大 变小
【详解】
[1][2]一阵风吹过，窗外的空气流速大压强小，室内的空气流速小压强大，窗帘受到向外的压强大于向内的压强，把窗帘压向窗外。
15．下 440N
【详解】
[1]重力方向竖直向下，要使横杆保持水平平衡，则在A端施加最小力的方向应该竖直向下的。
[2]横杆粗细相同、质量分布均匀，所以其重心在几何中心上，设为C，支点为
解析：下 440N
【详解】
[1]重力方向竖直向下，要使横杆保持水平平衡，则在A端施加最小力的方向应该竖直向下的。
[2]横杆粗细相同、质量分布均匀，所以其重心在几何中心上，设为C，支点为O，则OA就是动力臂，OC就是阻力臂，AB=2.8m，AO=0.3m，则阻力臂

由杠杆的平衡条件可得
F×OA=G×OC
可得

16．【详解】
[1]根据

可知，这台拖拉机耕地时的牵引力为
故这台拖拉机耕地时的牵引力为。
[2] 这台拖拉机每小时所做的功为
这台拖拉机每小时所做的功为。
[3] 有一头牛，它的功率是0.3
解析：
【详解】
[1]根据

可知，这台拖拉机耕地时的牵引力为

故这台拖拉机耕地时的牵引力为。
[2] 这台拖拉机每小时所做的功为

这台拖拉机每小时所做的功为。
[3] 有一头牛，它的功率是0.3kW，这台拖拉机以30kW的功率工作2h所做的功由这头牛来完成，需要

则这头牛来完成，需要200h。
三、解答题
17．【详解】
过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图
解析：
【详解】
过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图所示：

18．【详解】
阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；力臂为支点到力的作用线的距离，所以从O点向F2或其延长线作垂线，垂线段即为力臂L2，如图所示：
。
解析：
【详解】
阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；力臂为支点到力的作用线的距离，所以从O点向F2或其延长线作垂线，垂线段即为力臂L2，如图所示：
。
19．（1）；（2）
【详解】
（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示
（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：
解析：（1）；（2）
【详解】
（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示

（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：

20．小 甲
【详解】
（1）[1]由表格一知，拉力F与弹簧伸长量是一个定值，所以
解得
拉力为1N时，甲弹簧伸长量为
L=1cm
（2）[2]由表格数据知，当甲弹簧受到的拉力为6N时，拉
解析：小 甲
【详解】
（1）[1]由表格一知，拉力F与弹簧伸长量是一个定值，所以

解得
拉力为1N时，甲弹簧伸长量为
L=1cm
（2）[2]由表格数据知，当甲弹簧受到的拉力为6N时，拉力与弹簧的伸长量不成正比，即此时弹簧发生的形变不是弹性形变，那么它能受到的最大拉力为5N，即此弹簧制成的测力计的量程为0~5N，而乙弹簧能承受的最大拉力为6N，即此弹簧制成的测力计的量程为0~6N，那么甲弹簧制作成的测力计量程比乙的小。
（3）[3]甲弹簧所受的拉力每增加1N，弹簧的伸长也增加1cm，而乙弹簧所受的拉力每增加1N，弹簧的伸长增加为0.5cm。则甲制成的弹簧测力计的分度值可更小，刻度线可更清晰。那么甲制成的测力计准确度更高。
21．80 左 弹簧测力计拉力方向未与轴线的方向一致 比较像与物的大小
【详解】
（1）[1]如图甲所示，所测物体的长度为
l=9.80 cm-7.00cm=2.80cm
（2）
解析：80 左 弹簧测力计拉力方向未与轴线的方向一致 比较像与物的大小
【详解】
（1）[1]如图甲所示，所测物体的长度为
l=9.80 cm-7.00cm=2.80cm
（2）[2]如图乙，原来小车和木块都处于静止状态，静止的小车突然向右运动时，木块下部因受到车施加的摩擦力的作用随车一块运动，而木块的上部由于惯性要保持原来的静止状态，故放在小车上的木块会向左倾倒。
（3）[3] 弹簧测力计使用注意事项：要观察测力计的分度值和量程；检查弹簧测力计的指针是否指到零位置；被测力的方向应与弹簧测力计轴线方向一致（指针、挂钩不能与外壳摩擦）。如图丙所示，弹簧测力计使用中的错误：弹簧测力计拉力方向未与轴线的方向一致。
（4）[4]如图丁所示，在探究平面镜成像规律的实验中，在竖立的玻璃板前面放一支点燃的蜡烛A，可以看到玻璃板后面出现蜡烛A的像，另外拿一支相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟像完全重合，故选用两支大小、形状均相同的蜡烛是为了便于比较像与物的大小。
二
22．温度计的玻璃泡碰到了烧杯底部 秒表 （a） 质量 固液共存 晶体 C
【详解】
（1）[1]用温度计测量液体的温度时，温度计的玻璃泡不能碰到容器底或容器壁
解析：温度计的玻璃泡碰到了烧杯底部 秒表 （a） 质量 固液共存 晶体 C
【详解】
（1）[1]用温度计测量液体的温度时，温度计的玻璃泡不能碰到容器底或容器壁，其原因是容器底和容器壁的温度和液体的温度不同。
[2] 实验过程中，要记录的物理量是温度和时间，故实验中还需要秒表。
（2）[3]图2中的（b）气泡在上升过程中体积逐漸减小，所以是沸腾前的现象；图2中的（a）气泡在沸腾时体积逐渐变大，这些气泡到达水面会破裂开来，里面的水蒸气，会散发到空气中，所以是沸腾时的现象。
（3）[4]小明和小红选用的实验装置相同，由图3知，初温、末温都相同，但加热到水开始沸腾的时间不同，根据得，因为质量不同，所以都沸腾时需要吸收的热量不同，即加热时间不同。
（4）[5][6]由图4和图5知，在第8min时，大试管内的海波已经达到固定的温度（即熔点），虽然继续吸热但温度不变，说明它正处在熔化过程中，故海波是固液共存态，而且说明它是晶体。
（5）[7]液体沸腾的条件是：达到沸点和继续吸热。当大试管中的水沸腾时，小试管中的水也达到沸点，但是如果大试管和小试管中水温相同，小试管中的水不能从大试管中的水继续吸热，小试管中的水不能沸腾。AB图中大试管和小试管水上方气压相同，水的沸点也相同，即小试管中水不能沸腾；而C图中大试管水上方密封，气压会比小试管水的上方气压大，即大试管中水的沸点比小试管的水沸点高。故C符合题意。
故选C。
二
23．物体排开液体的体积（或物体浸入液体的体积） 液体密度 DE（或ADE） 9 5
【详解】
（1）[1][2]分析实验步骤、、、，物体排开液体的
解析：物体排开液体的体积（或物体浸入液体的体积） 液体密度 DE（或ADE） 9 5
【详解】
（1）[1][2]分析实验步骤、、、，物体排开液体的体积不同，液体的密度相同，弹簧测力计的大小不同，即浮力不同，故浮力与物体排开液体的体积有关；分析实验步骤、、，物体排开液体的体积相同，液体的密度不同，弹簧测力计的示数不同，即浮力不同，故可以说明浮力的大小与液体的密度有关。
（2）[3]探究浮力大小与物体浸没在液体中的深度有无关系，则液体的密度相同，排开液体的体积相同，深度不同，故选择DE（或ADE）。
（3）[4][5]据图像所知，当圆柱体下降高度为零时，物体悬挂在空中，此时拉力与重力平衡，弹簧测力计的示数即为重力，故为9N；圆柱体浸没在水中时，浸没后，h变大，浮力不变，故此时的拉力为4N，此时受到的浮力是

故受到的浮力是5N；
[6][7] 圆柱体的体积是

故圆柱体的体积是；圆柱体的质量为

圆柱体的密度是

故圆柱体的密度是。
（4）[8]将该圆柱体浸没在某种液体中，弹簧测力计的示数为，则该圆柱体的浮力为

该液体的密度为

故该液体的密度为。
24．钢球 速度 甲、乙 当物体速度相同时，物体的质量越大，动能越大 转换法
【详解】
（1）[1]钢球从斜面上滚下时有一定的动能，所以探究的是钢球的动能。
（2）[2]实
解析：钢球 速度 甲、乙 当物体速度相同时，物体的质量越大，动能越大 转换法
【详解】
（1）[1]钢球从斜面上滚下时有一定的动能，所以探究的是钢球的动能。
（2）[2]实验时，让不同质量的两个钢球从同一高度由静止自由滚下，钢球到达水平面时的速度是相同的。
（3）[3]为了研究物体动能与物体速度的关系，多次让同一钢球从斜面不同高度上静止滚下，控制钢球的质量相同，改变钢球的速度，故选甲、乙两图。
（4）[4]比较甲、丙两图进行的实验可知，两球的质量不同，从同一高度静止滚下，撞击木块时速度相同，探究的是物体动能的大小与物体质量的关系。木块被撞的越远，表明动能越大，故得出结论：当物体速度相同时，物体的质量越大，动能越大。
（5）[5]该实验中钢球动能的大小是通过木块移动的距离体现的，木块被撞的越远，说明钢球的动能越大，被撞的越近，说明钢球的动能越小，这里采用了转换法的思想；动能的影响因素有两个，实验中采用的是控制变量法。
25．乙 越低 83.3% 越高
【详解】
(1)[1]实验2中，，，所以
所以实验2是用乙图做的实验。
(2)[2]实验1中，，，所以
所以实验1是用甲图做的实验，由表中第
解析：乙 越低 83.3% 越高
【详解】
(1)[1]实验2中，，，所以

所以实验2是用乙图做的实验。
(2)[2]实验1中，，，所以

所以实验1是用甲图做的实验，由表中第1次实验和第2次实验的数据可知，使用不同的滑轮组提升相同的重物时，动滑轮的个数越多即动滑轮的质量越大，滑轮组的机械效率越低。
(3)[3]由表中第2次实验数据可知，绳端移动的距离是钩码上升高度的4倍，第三次实验使用同样的装置，则第3次实验绳端移动距离

机械效率

(4)[4]比较第2、3次实验数据可得出结论：用同一个滑轮组装置提升重物，所提物体越重，机械效率越高。
26．（1）1.6×105 Pa；（2）320 N
【详解】
解：(1)机器人空载时所受的重力
G=mg=120kg×10N/kg=1200N
机器人空载时对水平地面的压强
(3)机器人满载时时的重力
解析：（1）1.6×105 Pa；（2）320 N
【详解】
解：(1)机器人空载时所受的重力
G=mg=120kg×10N/kg=1200N
机器人空载时对水平地面的压强

(3)机器人满载时时的重力
G总=(m+m物)g=(120kg+40kg) ×10N/kg=1600N
匀速行驶时所受摩擦力为
f=0.2⋅G总=0.2×1600N=320N
由二力平衡的条件，机器人匀速行驶时所需的牵引力
F牵= f=320N
答：(1) 图中机器人空载时对水平地面的压强1.6×105Pa；
(2)机器人满载匀速行驶时所需的牵引力320N。
27．（1）6N；（2）0.6×103kg/m3；（3）4N
【分析】
（1）知道边长和浸入的深度可以求木块的排开水的体积，又知道水的密度，根据阿基米德原理即可求木块受到的浮力；
（2）根据物体浮沉条件的
解析：（1）6N；（2）0.6×103kg/m3；（3）4N
【分析】
（1）知道边长和浸入的深度可以求木块的排开水的体积，又知道水的密度，根据阿基米德原理即可求木块受到的浮力；
（2）根据物体浮沉条件的得出木块的重力，利用G=mg可求其质量；利用体积公式求出木块的体积，再利用密度公式计算木块的密度；
（3）根据F浮=ρ液gV排求出木块全部浸没在水中受到的浮力，然后根据漂浮时浮力等于总重力可求出金属块的重力。
【详解】
解：（1）木块排开水（浸入水中）的体积
V排=Sh=0.1m×0.1m×0.06m=0.0006m3
木块受到水的浮力
F浮=ρ水V排g=1×103kg/m3×0.0006m3×10N/kg=6N
（2）木块的体积
V木=L3=(0.1m)3=0.001m3
木块漂浮在水面上，根据物体浮沉条件可得木块的重力
G木=F浮=6N
木块的质量

则木块的密度

（3）木块全部浸没在水中受到的浮力
F浮′=ρ水gV排′=ρ水gV木=1.0×103kg/m3×10N/kg×0.001m3=10N
因为木块与金属块处于漂浮状态，则
F浮′=G木+G铁
所以金属块的重力
G铁=F浮′-G木=10N-6N=4N
答：（1）木块受到的浮力是6N；
（2）木块的密度是0.6×103kg/m3；
（3）若在木块上放一金属块，木块恰好没入水中，则金属块的重力是4N。
28．（1）2430J；（2）2700J；（3）90%
【详解】
解：（1）提升该物体做的有用功为
W有=Gh=810N×3m=2430J
（2）由图可知，通过动滑轮绳子的段数n为3，则绳子自由端移动的距
解析：（1）2430J；（2）2700J；（3）90%
【详解】
解：（1）提升该物体做的有用功为
W有=Gh=810N×3m=2430J
（2）由图可知，通过动滑轮绳子的段数n为3，则绳子自由端移动的距离
s=nh=3×3m=9m
拉力F所做的功（总功）
W总=Fs=300N×9m=2700J
（3）提升该物体时，滑轮组的机械效率

答：（1）提升该物体所做的有用功是2430J；
（2）拉力F所做的功是2700J；
（3）提升该物体时，滑轮组的机械效率是90%。
