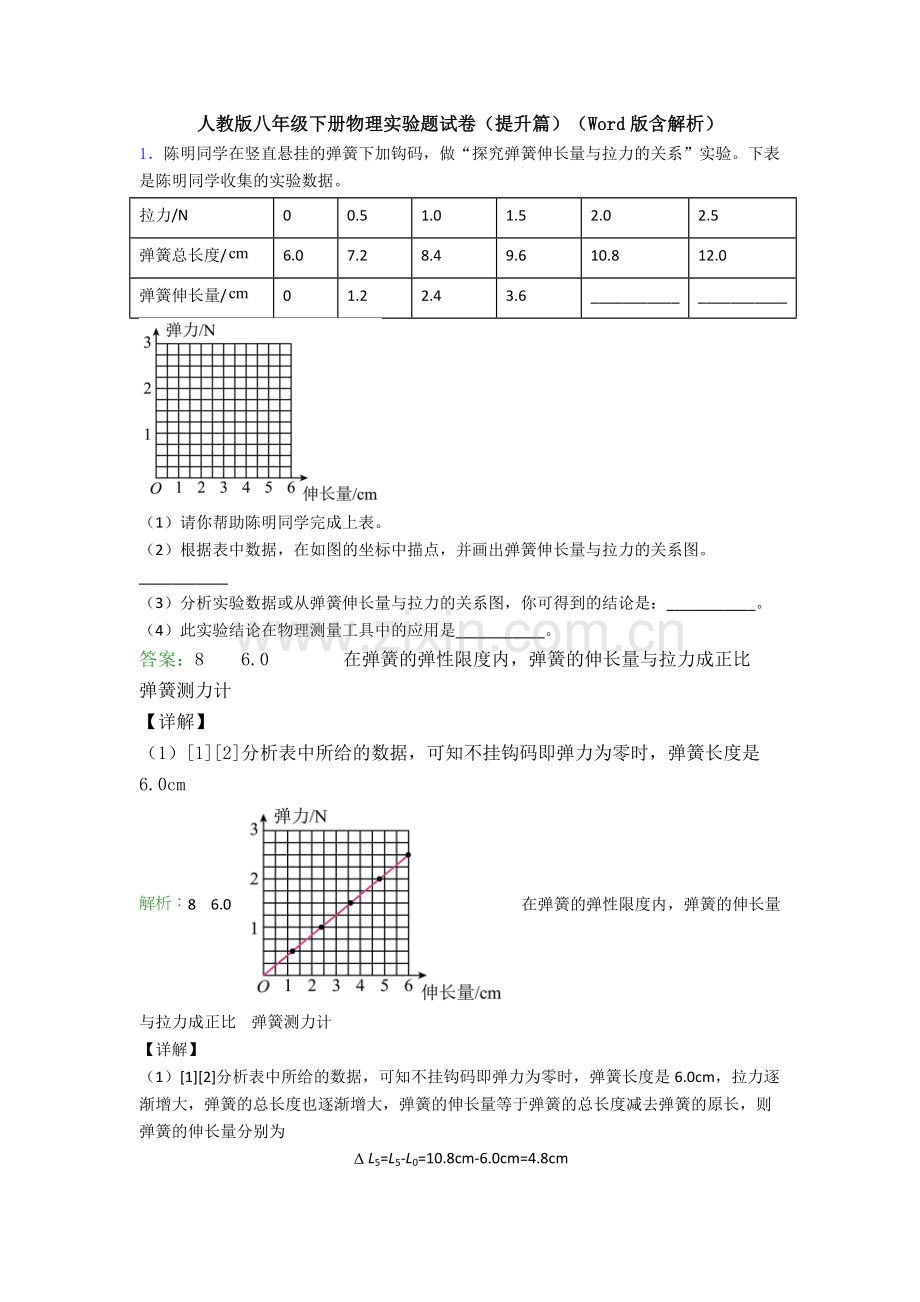

人教版八年级下册物理实验题试卷（提升篇）（Word版含解析）
1．陈明同学在竖直悬挂的弹簧下加钩码，做“探究弹簧伸长量与拉力的关系”实验。下表是陈明同学收集的实验数据。
拉力/N
0
0.5
1.0
1.5
2.0
2.5
弹簧总长度/
6.0
7.2
8.4
9.6
10.8
12.0
弹簧伸长量/
0
1.2
2.4
3.6
___________
___________

（1）请你帮助陈明同学完成上表。
（2）根据表中数据，在如图的坐标中描点，并画出弹簧伸长量与拉力的关系图。___________
（3）分析实验数据或从弹簧伸长量与拉力的关系图，你可得到的结论是：___________。
（4）此实验结论在物理测量工具中的应用是___________。
答案：8 6.0 在弹簧的弹性限度内，弹簧的伸长量与拉力成正比 弹簧测力计
【详解】
（1）[1][2]分析表中所给的数据，可知不挂钩码即弹力为零时，弹簧长度是6.0cm
解析：8 6.0 在弹簧的弹性限度内，弹簧的伸长量与拉力成正比 弹簧测力计
【详解】
（1）[1][2]分析表中所给的数据，可知不挂钩码即弹力为零时，弹簧长度是6.0cm，拉力逐渐增大，弹簧的总长度也逐渐增大，弹簧的伸长量等于弹簧的总长度减去弹簧的原长，则弹簧的伸长量分别为
L5=L5-L0=10.8cm-6.0cm=4.8cm
L6=L6-L0=12.0cm-6.0cm=6.0cm

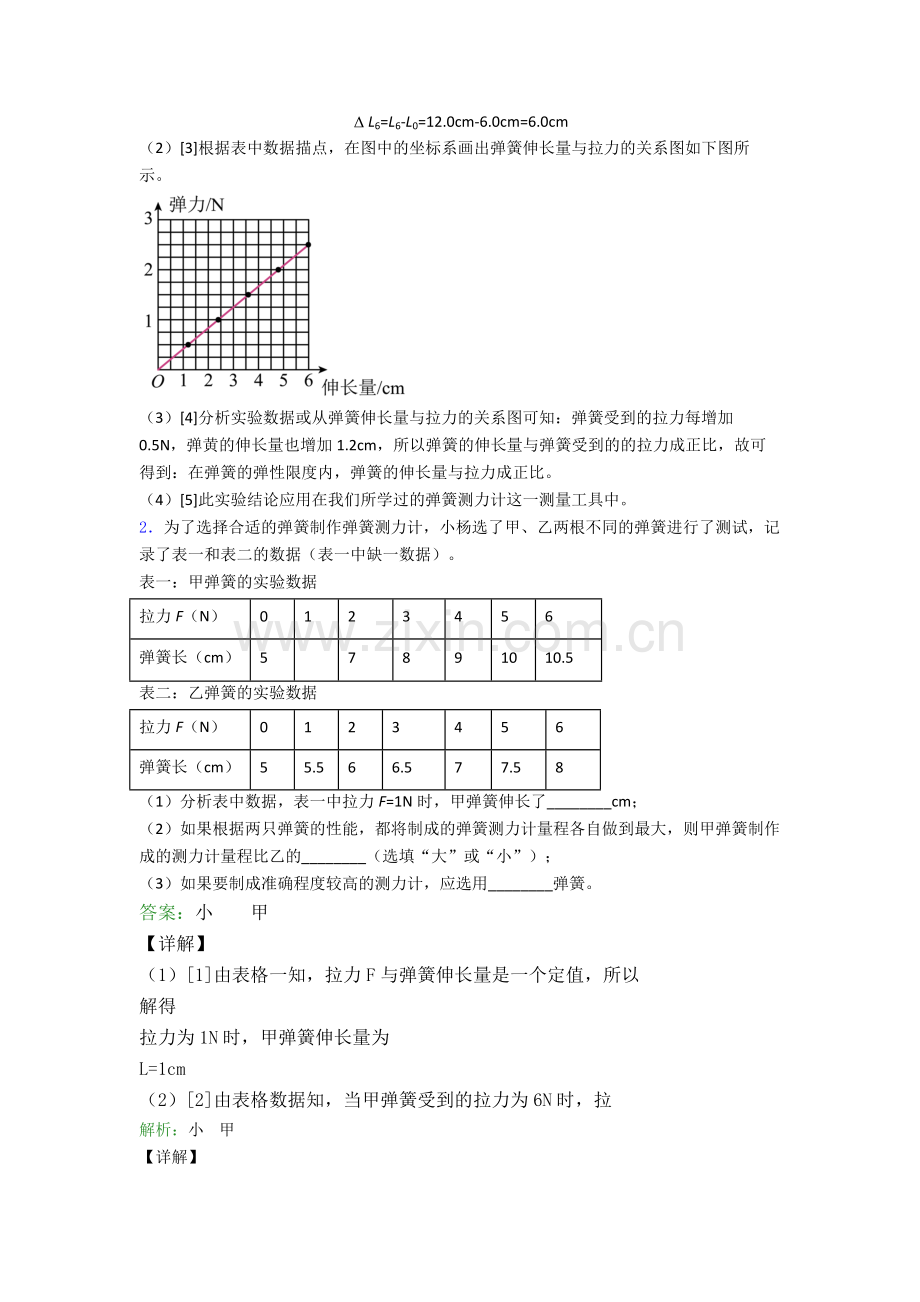

（2）[3]根据表中数据描点，在图中的坐标系画出弹簧伸长量与拉力的关系图如下图所示。

（3）[4]分析实验数据或从弹簧伸长量与拉力的关系图可知：弹簧受到的拉力每增加0.5N，弹黄的伸长量也增加1.2cm，所以弹簧的伸长量与弹簧受到的的拉力成正比，故可得到：在弹簧的弹性限度内，弹簧的伸长量与拉力成正比。
（4）[5]此实验结论应用在我们所学过的弹簧测力计这一测量工具中。
2．为了选择合适的弹簧制作弹簧测力计，小杨选了甲、乙两根不同的弹簧进行了测试，记录了表一和表二的数据（表一中缺一数据）。
表一：甲弹簧的实验数据
拉力F（N）
0
1
2
3
4
5
6
弹簧长（cm）
5

7
8
9
10
10.5
表二：乙弹簧的实验数据
拉力F（N）
0
1
2
3
4
5
6
弹簧长（cm）
5
5.5
6
6.5
7
7.5
8
（1）分析表中数据，表一中拉力F=1N时，甲弹簧伸长了________cm；
（2）如果根据两只弹簧的性能，都将制成的弹簧测力计量程各自做到最大，则甲弹簧制作成的测力计量程比乙的________（选填“大”或“小”）；
（3）如果要制成准确程度较高的测力计，应选用________弹簧。
答案：小 甲
【详解】
（1）[1]由表格一知，拉力F与弹簧伸长量是一个定值，所以
解得
拉力为1N时，甲弹簧伸长量为
L=1cm
（2）[2]由表格数据知，当甲弹簧受到的拉力为6N时，拉
解析：小 甲
【详解】
（1）[1]由表格一知，拉力F与弹簧伸长量是一个定值，所以

解得
拉力为1N时，甲弹簧伸长量为
L=1cm
（2）[2]由表格数据知，当甲弹簧受到的拉力为6N时，拉力与弹簧的伸长量不成正比，即此时弹簧发生的形变不是弹性形变，那么它能受到的最大拉力为5N，即此弹簧制成的测力计的量程为0~5N，而乙弹簧能承受的最大拉力为6N，即此弹簧制成的测力计的量程为0~6N，那么甲弹簧制作成的测力计量程比乙的小。
（3）[3]甲弹簧所受的拉力每增加1N，弹簧的伸长也增加1cm，而乙弹簧所受的拉力每增加1N，弹簧的伸长增加为0.5cm。则甲制成的弹簧测力计的分度值可更小，刻度线可更清晰。那么甲制成的测力计准确度更高。
3．兴趣小组同学用橡皮泥和弹簧测力计探究影响重力大小的因素。

（1）他们所用弹簧测力计如图所示，此弹簧测力计的分度值是_______，所能测量的最大力是________；
在使用它测量力前，应先进行的调节是_________。
（2）在“探究重力的大小与质量的关系”实验中，同学们实验数据记录如下表：
质量m/kg
0.06
0.10
0.18
0.22
0.32
0.34
重力G/N
0.6
1.0
1.8
2.2
3.2
3.4
①探究过程中还用到的测量工具是 ___________。
②分析表中实验数据，发现物体重力与质量的_______是一定值，于是我们可得出的结论：________。
（3）探究物体重力大小跟物体形状的关系时，同学们用小刀将橡皮泥雕刻成各种形状进行实验，实验数据如下表所示。
被测物体
橡皮泥1
橡皮泥2
橡皮泥3
橡皮泥4
形状
长方体
三棱柱
四棱锥
球形
重力/N
4.2
3.8
3.6
4.4
同学们根据数据得出结论：物体重力大小与物体形状有关。他们形成这一错误结论的主要原因是_______。
答案：2N 5N 将指针调到零刻线 天平 比值 物体的重力与质量成正比 未控制各橡皮泥的质量相同
【详解】
（1）[1][2]由图甲可知，弹簧测力计上一个大格是
解析：2N 5N 将指针调到零刻线 天平 比值 物体的重力与质量成正比 未控制各橡皮泥的质量相同
【详解】
（1）[1][2]由图甲可知，弹簧测力计上一个大格是1N，分为10个小格，分度值是0.2N，弹簧测力计的量程是0~5N，能测量的最大力是5N。
[3]使用弹簧测力计前，应检查指针是否指在零刻度，指针没有指零，将指针调到零刻线。
（2）①[4]在“探究重力的大小与质量的关系”实验中，除了测量物体的重力，还需要测量物体的质量，用到天平。
②[5][6]由实验数据可知，重力和质量的比值是

物体重力与质量的比值是一个定值，可以得到物体所受重力跟它的质量成正比。
（3）[7]用小刀雕刻橡皮泥的过程中，不仅形状发生改变，质量也发生了变化，从而得出了重力与形状有关的错误结论。
4．有关弹簧的实验

（1）如图所示，用同样大小的力压和拉弹簧，说明力能改变物体的___________；还说明力的___________可以影响力的作用效果；撤去力之后，弹簧会恢复原状，说明弹簧具有___________。
（2）利用弹簧和刻度尺进行组合可以制成弹簧测力计，用弹簧测力计可以测量重力的大小。某同学用质量已知的不同物体进行实验，获得实验数据如下表，其中第2次测得的重力大小应为___________。请你按照补充后的表格数据绘制G-m关系图像___________。
实验次数
质量
重力
1
0.15
1.5
2
0.2

3
0.5
5

答案：形状 方向 弹性 2
【详解】
（1）[1]用力压弹簧和用力拉弹簧，施加的力的方向是不同的。压弹簧，弹簧就缩短；拉弹簧，弹簧会伸长，说明力能使弹簧发生形变，且力的作
解析：形状 方向 弹性 2
【详解】
（1）[1]用力压弹簧和用力拉弹簧，施加的力的方向是不同的。压弹簧，弹簧就缩短；拉弹簧，弹簧会伸长，说明力能使弹簧发生形变，且力的作用效果是不同的。
[2]力的作用效果不同是由于力的方向不同造成的，说明力的作用效果跟力的方向有关。
[3]受力发生形变，撤去外力后能自动恢复原状的性质叫弹性。
（2）[4]根据表格数据知道，重力与质量的比值为

由此可知，第2次测得的重力大小应为2N。
[5]根据表格数据采用描点连线法得到G-m关系图像如下

5．在“探究重力的大小跟质量的关系”实验中，得到如下表数据所示：
m/kg
0.1
0.3
0.5
0.7
0.9
G/N
0.98
2.94
4.90
6.86

(1)本实验中用到的测量器材有：______和______；
(2)分析表中数据可知：物体的质量为0.9kg时，它受到的重力是______N；
(3)在如图所示的四个图象中，关于物体重力的大小与其质量的关系，正确的是______；
A． B． C． D．
(4)你认为在太空站工作时，用同样的器材______（选填“能”或”不能”）完成该探究。
答案：天平 弹簧测力计 8.82 B 不能
【详解】
(1)[1][2]实验目的是探究重力与质量的关系，因此需要测量物体的质量和重力，测量质量需要托盘天平，测重力需要弹簧测
解析：天平 弹簧测力计 8.82 B 不能
【详解】
(1)[1][2]实验目的是探究重力与质量的关系，因此需要测量物体的质量和重力，测量质量需要托盘天平，测重力需要弹簧测力计。
(2)[3]分析表中数据可得，重力与质量的比值
=9.8N/kg
当物体的质量为0.9kg时，它受到的重力
G=mg=0.9kg×9.8N/kg=8.82N
(3)[4]因为=9.8N/kg为正比例函数，说明物体所受的重力跟它的质量成正比，图象过坐标原点的倾斜直线。
故选B。
(4)[5]由于物体在太空中不再受到地球的重力作用，不能进行此实验。
6．在探究“阻力对物体运动的影响”实验时，所用的器材有斜面、木板、毛巾、棉布和小车，如图所示。

（1）实验时要固定斜面，并让小车从斜面上_______（选填“同一”或“不同”）位置由静止滑下，目的是使小车到达水平面的初始_______相同，实验过程中分别选用毛巾、棉布和木板进行实验，目的是_______；
（2）正确操作后，观察到的实验现象如图甲、乙、丙所示，可知小车受到阻力越小，小车运动距离越________ ；
（3）下列物理观点或规律可以由该实验结论直接说明的是_______。
A．静止的物体在不受力时将保持静止 B．没有力的作用物体就不能运动
C．力可以改变物体的运动状态 D．牛顿第一定律
答案：同一 速度 改变水平面的粗糙程度 远 C
【详解】
（1）[1][2]实验中每次均让小车从斜面的同一位置由静止滑下，是为了使小车运动到斜面底端时的速度相等，即使小车到
解析：同一 速度 改变水平面的粗糙程度 远 C
【详解】
（1）[1][2]实验中每次均让小车从斜面的同一位置由静止滑下，是为了使小车运动到斜面底端时的速度相等，即使小车到达水平面的初始速度相同。
[3]实验中分别选用毛巾、棉布和木板进行实验，是为了改变水平面的粗糙程度。
（2）[4]正确操作后，观察到毛巾表面最粗糙，小车运动的距离最短，木板表面最光滑，小车运动的距离最大，可得出的结论是：小车速度大小相同时，在水平面受到的阻力越小，运动的距离越远。
（3）[5]A．本实验研究的对象小车是运动的，不能直接说明“静止的物体在不受力时将保持静止”这一结论，故A不符合题意；
B．物体不受力时同样可以做匀速直线运动，因此“没有力的作用物体就不能运动”的说法是错误的，故B不符合题意；
C．由运动的小车受到阻力时速度变慢可以直接说明：力可以改变物体的运动状态，故C符合题意；
D．牛顿第一定律是在大量实验的基础上，经过推理得出的，不能通过实验直接得出，故D不符合题意。
故选C。
7．小明用弹簧测力计、正方体木块、水平长木板、砝码等器材做“探究影响滑动摩擦力大小的因素”实验。

（1）如图甲所示，用弹簧测力计拉木块在水平长木板上做______运动，根据________的知识可知，这时滑动摩擦力的大小等于弹簧测力计的示数；
（2）小明用弹簧测力计匀速拉木块进行了图甲、乙所示的实验操作，记录数据为表中1、2，由此得到的结论是: _________；
实验序号
接触面
压力/N
滑动摩擦力/N
1
木块的正面与木板
2.0
0.4
2
木块的正面与木板
2.5
0.5
3
木块的侧面与木板
2.0
0.6
（3）表中第1和3两次实验中木块受到的滑动摩擦力不同的可能原因是 （______）
A.两次拉动速度不同 B.两次木块对木板的压强不同
C.木块正面和侧面的接触面积不同 D.木块正面和侧面的粗糙程度不同
（4）采用图甲所示的实验装置测量木块与长木板之间的摩擦力时，发现弹簧测力计示数不稳定，很难读数，其原因是________。为解决上述问题，小丽对实验装置进行了改进，用图丙所示的装置进行实验，解决了上述问题，这是因为__________。
答案：匀速直线 二力平衡条件 在接触面粗糙程度相同时（或在其他条件相同时），压力越大，滑动摩擦力越大 D 很难保持木块做匀速直线运动 无论长木板怎样运动，木块都处于静止状态，
解析：匀速直线 二力平衡条件 在接触面粗糙程度相同时（或在其他条件相同时），压力越大，滑动摩擦力越大 D 很难保持木块做匀速直线运动 无论长木板怎样运动，木块都处于静止状态，便于读数
【详解】
（1）[1][2]让木块做匀速直线运动，木块处于平衡状态，此时弹簧测力计对木块的拉力与木块受到的摩擦力是一对平衡力，根据二力平衡条件，拉力的大小和摩擦力大小相等，这样可以间接的测出滑动摩擦力的大小。
（2）[3]由表中1、2数据知，接触面粗糙程度一定时，压力越大，滑动摩擦力越大。
（3）[4]滑动摩擦力的大小与压力的大小和接触面的粗糙程度有关，与物体运动快慢、接触面积大小、压强大小无关。表中1和3两次实验中，压力相同，接触面不同，滑动摩擦力不同；造成这一结果的原因可能是木块正面和侧面的粗糙程度不同造成的，故ABC不符合题意；D符合题意。
故选D。
（4）[5]根据二力平衡的知识可知，实验中要让木块在水平板面上做匀速直线运动，只有这样才可以测出摩擦力的大小；在拉动木块时，由于很难控制木块做匀速直线运动，导致了弹簧测力计的示数不稳定。
[6]用图丙所示的装置进行实验，当拉动长木板运动过程中，上面的木块处于静止状态，此时木块受平衡力的作用，无论长木板是否做匀速直线运动，正方体木块都处于静止状态（即平衡状态），这样拉力等于摩擦力，由于弹簧测力计和木块静止不动，所以更容易读数。
8．下列四幅图呈现的是探究影响滑动摩擦力大小因素时设计的实验方案。

（1）将木块平放在水平长木板上，用弹簧测力计沿水平方向拉动木块，使其做______运动，此时弹簧测力计示数等于木块所受______力的大小。
（2）在木块上加放砝码，是为了探究滑动摩擦力大小与______的关系；在长木板上铺上毛巾，是为了探究滑动摩擦力大小与接触面的______的关系。
（3）丁图是在甲图的基础上让木块竖放，如果两次均拉动木块做匀速直线运动，则两次弹簧测力计的示数______（选填“相等”或“不相等”）。
答案：匀速直线 滑动摩擦力 压力 粗糙程度 相等
【详解】
（1）[1] [2]将木块平放在水平长木板上，用弹簧测力计沿水平方向拉动，使其做匀速直线运动，根据二力平衡，此时
解析：匀速直线 滑动摩擦力 压力 粗糙程度 相等
【详解】
（1）[1] [2]将木块平放在水平长木板上，用弹簧测力计沿水平方向拉动，使其做匀速直线运动，根据二力平衡，此时弹簧测力计示数等于木块所受滑动摩擦力的大小。
（2）[3] 在木块上加放砝码，是为了探究滑动摩擦力大小与压力大小的关系。
[4] 在长木板上铺上毛巾，改变了接触面的粗糙程度，是为了探究滑动摩擦力大小与接触面的粗糙程度的关系。
（3）[5] 丁图是在甲图的基础上让木块竖放，如果两次均拉动木块做匀速直线运动，根据二力平衡可知，摩擦力不变，拉力也不变，所以两次弹簧测力计的示数相等。
9．在“探究影响滑动摩擦力大小因素”的实验中；

（1）如图甲所示用弹簧测力计 ______拉动木块A，使它沿长木板做直线运动；可测力计对木块的拉力等于木块受到的滑动摩擦力的大小；弹簧测力计的示数F1＜F2＜F3，图中F3为 ______N；
（2）比较 ______两幅图，可得出：压力相同时，接触面越粗糙滑动摩擦力越大；
（3）丙图中，若增大弹簧测力计的拉力，此时木块A所受滑动摩擦力 ______（选填“变大”“变小”或“不变”），木块A上面的砝码 ______（选填“受”或“不受”）摩擦力。
答案：水平匀速 2.4 甲、乙 不变 受
【详解】
（1）[1]根据二力平衡的知识，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，物体在水平方向上受到平衡力的作用，
解析：水平匀速 2.4 甲、乙 不变 受
【详解】
（1）[1]根据二力平衡的知识，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，物体在水平方向上受到平衡力的作用，弹簧测力计对木块的拉力等于木块受到的滑动摩擦力的大小。
[2]由图丙知道，弹簧测力计的分度值为0.2N，示数为2.4N。
（2）[3]比较甲、乙可以得出结论：压力一定时，接触面越粗糙，滑动摩擦力越大。
（3）[4][5]若增大弹簧测力计的拉力，但压力和接触面的粗糙程度不变，此时木块A所受滑动摩擦力不变，此时拉力大于摩擦力，木块A上面的砝码与木块之间有相对运动的趋势，受到木块对A向右的摩擦力的作用。
10．在“探究阻力对物体运动路程的影响”实验中：
（1）小明调试实验装置时，将小车从斜面上A处由静止滑下，如图甲所示，小车滑出水平木板右端而掉落下去。为让小车不滑出木板，下列做法不可行的是_______；
A．小车仍从斜面A处滑下，换一个更长的木板
B．增大斜面的倾角，让小车仍从斜面上A处滑下
C．斜面倾角不变，让小车从斜面上比A位置低的位置滑下
D．减小斜面的倾角，小车仍从斜面上A处滑下

（2）调试成功后，小明每次均将小车从斜面上同一高度处由静止滑下，小车滑下后分别在毛巾、棉布和木板表面运动，最终小车静止的位置用小红旗做了标记，分别是①、②、③号位置，如图乙所示。由此可得：小车受到阻力越小，运动的路程越________（选填“长”或“短”）；
（3）进一步推理可得：若小车运动时所受阻力为零，小车将________（填小车的运动状态）
答案：B 长 做匀速直线运动
【详解】
（1）[1]A．小车仍从斜面A处滑下，换一个更长的木板，可以让小车有更长的路程可以滑行。所以A做法可行，故A不符合题意；
B．增大斜面的倾角，小
解析：B 长 做匀速直线运动
【详解】
（1）[1]A．小车仍从斜面A处滑下，换一个更长的木板，可以让小车有更长的路程可以滑行。所以A做法可行，故A不符合题意；
B．增大斜面的倾角，小车到达水平面的动能变得更大，速度更大，通过的路程将比原来更长，更容易滑出木板。所以B做法不可行，故B符合题意；
C．斜面倾角不变，让小车从斜面上比A位置低的位置滑下，小车到达水平面的动能减小，小车在水平面的速度减小，从而减小小车通过的路程。所以C做法可行，故C不符合题意；
D．减小斜面的倾角，小车仍从斜面上A处滑下，从而减小小车到达水平面的动能，减小小车在水平面的速度，减小小车通过的路程。所以D做法可行，故D不符合题意。
故选B。
（2）[2]由图示可知，小车受到的阻力越小，小车速度减小得越慢，运动的路程越长。
（3）[3]由（2）分析可知，阻力如果越来越小，小车运动的路程将越来越长，如果不受力，小车将保持原来的运动状态一直不变。所以进一步推理可知，当阻力为零时（即小车不受摩擦力），则小车会在水平面上做匀速直线运动。
11．小亮在探究“水沸腾时温度变化的特点”的实验中；

甲 乙 丙
（1）如图甲是小亮根据实验数据绘制的温度－时间图象。由图像可知：水的沸点是______；观察水沸腾前和沸腾时水中气泡上升过程的两种情况如图乙所示，则图乙中______是水沸腾时的情况；
（2）如图丙示，在一个标准大气压下，烧杯甲和烧杯乙内都装有水，用酒精灯加热烧杯使甲杯中水沸腾，若不断加热，乙烧杯中水______（选填“能”或“不能”）沸腾。原因：______。
答案：a 不能 见解析
【详解】
（1）[1]如图甲20~40min内水的温度保持100℃不变，所以，水的沸点是100。
[2]水沸腾时，温度不变，气泡上升过程中受到的压力越来越小，体
解析：a 不能 见解析
【详解】
（1）[1]如图甲20~40min内水的温度保持100℃不变，所以，水的沸点是100。
[2]水沸腾时，温度不变，气泡上升过程中受到的压力越来越小，体积越来越大。所以，图乙中a是水沸腾时的情况。
（2）[3][4]甲杯中水沸腾后温度保持100℃不变，若不断加热，乙烧杯中水能达到100℃，但由于甲杯中水和乙烧杯水的温度一样，乙烧杯水不能继续吸热，就不能沸腾。
12．如图所示，在探究“压力的作用效果与哪些因素有关”的实验中，小聪将废弃的矿泉瓶装上水后分别放在海绵和砖块上进行实验。

（1）实验时，是通过观察______来比较瓶对海绵的压力作用效果。
（2）要探究压力的作用效果与受力面积的关系，可以选用______两次实验（只填序号）。
（3）通过分析比较图中C、D、E三次实验。得出______相同时，压力的作用效果与______有关的结论。
（4）你认为______ （选填“能”或“不能”）通过A、B两次实验来比较压力作用效果与压力大小的关系，理由是______。
（5）同组的小丽在实验过程中又提出一个问题：在B、C两次实验中，瓶中的水对底部的压力和压强大小相等吗？若在B、C两次实验中水对瓶底和瓶盖的压力分别为FB、FC，水对瓶底和瓶盖的压强分别为pB、pC，请你分析并比较：FB______FC，pB______pC（选填“>”、 “<”或“=”）。
答案：海绵凹陷（或形变）程度 B、C 受力面积 压力大小 不能 受压物体材料不同 > =
【详解】
（1）[1]实验时，通过观察海绵的凹陷程度比较压力作用
解析：海绵凹陷（或形变）程度 B、C 受力面积 压力大小 不能 受压物体材料不同 > =
【详解】
（1）[1]实验时，通过观察海绵的凹陷程度比较压力作用效果。不同质量的瓶子放在海绵上，海绵的凹陷程度不相同。
（2）[2]根据控制变量法，要探究压力的作用效果与受力面积的关系，要控制压力大小相同，只改变受力面积大小，可以选用BC两次实验。
（3）[3][4]图中C、D、E三次实验，受力面积相同，C中压力最大，作用效果最明显，故可得出，在受力面积一定时，压力的作用效果与压力大小有关的结论。
（4）[5][6]不能通过A、B两次实验来比较压力作用效果与压力大小的关系，理由是受压面材料不同。
（5）[7][8]若在B、C两次实验中水对瓶底和瓶盖的压强分别为pB、pC，根据p＝ρgh，因深度相同，故液体对容器底的压强相等，pB＝pC，根据F＝pS，SB＞SC，故FB＞FC。
13．下图是小鲁同学“探究摩擦力大小与什么因素有关”的实验操作过程。

（1）实验中需要用弹簧测力计水平拉动木块在水平木板上做___________运动，目的是使拉力___________ （选填“大于”、“等于”或“小于”）摩擦力；
（2）比较___________两图可知，在接触面粗糙程度相同时，压力越大，滑动摩擦力越大；
（3）小鲁利用上述木块和木板对该实验进行改进，如图所示。水平拉动木板，当测力计A的示数为4.0N时，木块相对地面静止且木板刚好做匀速直线运动，则木板受到地面的摩擦力为___________ N；若增大拉力，测力计A的示数为4.5N，测力计B的示数为___________ N。
（4）小鲁同学认为把木板改成海绵，还可以探究压力的作用效果与压力大小和受力面积之间的关系。小鲁是通过___________来判断出压力作用效果。小鲁在探究压力作用效果与受力面积的关系时，把木块切去一半后放在海绵上，你觉得小鲁做法的不妥之处是___________。

答案：匀速直线运动 等于 甲、乙 1.2 2.8 海绵的凹陷程度 没有控制压力大小不变
【详解】
（1）[1][2]只有沿水平方向拉着物体做匀速直线运动，物体在
解析：匀速直线运动 等于 甲、乙 1.2 2.8 海绵的凹陷程度 没有控制压力大小不变
【详解】
（1）[1][2]只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上才受到平衡力的作用，根据二力平衡知识，拉力大小才等于摩擦力的大小，即实验中需要用弹簧测力计水平拉动木块在水平木板上做匀速直线运动，目的是使拉力等于摩擦力。
（2）[3]影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究滑动摩擦力与压力的关系时，要控制接触面粗糙程度相同，根据图中现象比较甲、乙两图可知，在接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
（3）[4][5]甲图中，测力计分度值为0.2N，示数为2.8N，根据二力平衡知识可知，木块在木板上运动时受到的摩擦力为2.8N。由力的相互性，木板受到的木块施加的反作用力大小也为2.8N，方向水平向左。因测力计A的示数为4.0N时，由于木板做匀速直线运动受到平衡力的作用，则木板受到地面的摩擦力为
f=4.0N-2.8N=1.2N
若增大拉力，测力计A的示数为4.5N，因木块对木板的压力和接触面粗糙程度不变，故木块受到摩擦力大小不变，又木块相对地面处于静止状态，受到平衡力的作用，故测力计B的示数不变，仍为2.8N。
（4）[6]探究压力的作用效果与压力大小和受力面积之间的关系的实验，可通过海绵的凹陷程度来反映压力的作用效果，采用了转换法。把木板改成海绵，还可以探究压力的作用效果与压力大小和受力面积之间的关系，小鲁是通过海绵的凹陷程度来判断出压力作用效果。
[7]压力的作用效果与压力的大小和受力面积的大小有关，根据控制变量法，探究压力的作用效果与受力面积的关系时应控制压力的大小不变，把木块切去一半后放在海绵上，则压力变小了，故小鲁做法的不妥之处是没有控制压力大小不变。
【点睛】
本题探究滑动摩擦力的大小与哪些因素有关及探究压力的作用效果与压力大小和受力面积之间的关系，考查测力计读数、二力平衡知识、力的相互性、物体的受力分析、转换法、及控制变量法的运用，体现了对过程和方法的考查。
14．如图所示小华为了探究:压强可能与受力面积和压力的大小有关。小华找到了下面器材:规格相同的两块海绵、三本字典。设计了下面的实验:图a海绵平放在桌面上；图b海棉上平放一本字典；图c海绵上叠放两本字典；图d海绵上立放一本字典；图e一本字典平放在桌面上.

（1）通过实验图a、b，可以看出:力能使物体发生________。
（2）通过实验图b、c，可以得出:________，压强越大；
（3）通过观察________两图后得出：在压力一定时，受力面积越小，压强越大。
（4）设图b中字典对海绵的压强是Pb，图e中字典对桌面的压强是Pe，比较Pb________Pe（选填“>”、“=”或“<”）。
答案：形变 在受力面积一定时，压力越大 b、d =
【详解】
(1)[1]通过实验图a、图b，可以得出：力能使物体发生形变。
(2)[2]通过实验图b、图c，可以得出：在受力面积
解析：形变 在受力面积一定时，压力越大 b、d =
【详解】
(1)[1]通过实验图a、图b，可以得出：力能使物体发生形变。
(2)[2]通过实验图b、图c，可以得出：在受力面积一定时，压力越大，压强越大。
(3)[3]即探究压力的作用效果与受力面积大小的关系时应控制压力的大小不变，故通过观察图b、 d后得出：在压力一定时，受力面积越小，压强越大。
(4)[4]设图b中字典对海绵的压强是pb，图e中字典对桌面的压强是pe，根据

故pb等于pe。
15．小明同学利用注射器、弹簧测力计、刻度尺等器材测量大气压的值。

（1）实验中，分析研究的对象是大气对__（选填“针筒”或“活塞”）的压力；
（2）当活塞相对于针筒开始滑动时，可以近似看成研究对象在水平方向所受拉力F与所受的大气压力是一对__（选填“平衡力”或“相互作用力”），记下此时弹簧测力计的示数为8.2N；
（3）如图，用刻度尺测出注射器的全部刻度的长度为__cm，计算得到大气压强的数值为__Pa；
（4）小明了解到班内同学的实验误差普遍很大，有的偏大，有的偏小。请分析，该实验过程中导致误差的因素有（请写出一条）__；
（5）实验室有甲、乙两个注射器，活塞的横截面积分别为0.5cm2和2cm2，若弹簧测力计量程为10N，实验时应选用__（选填“甲”或“乙”）注射器，理由是__。
答案：活塞 平衡力 6.00 1.1×105Pa 当注射器气体无法排尽时，所测量的大气压值会偏小 甲 拉动乙注射器所需的力超过弹簧测力计的量程
【详解】
（1）
解析：活塞 平衡力 6.00 1.1×105Pa 当注射器气体无法排尽时，所测量的大气压值会偏小 甲 拉动乙注射器所需的力超过弹簧测力计的量程
【详解】
（1）[1]该实验中以活塞为研究对象，分析研究的是大气对活塞的压强。
（2）[2]注射器中的活塞开始滑动时，弹簧测力计的拉力与大气的压力刚好平衡，利用二力平衡原理来测出大气对活塞的压力。
（3）[3][4]如图，用刻度尺测出注射器的全部刻度的长度为
L＝8.00cm2.00cm＝6.00cm
注射器的全部刻度部分的体积
V＝4.5mL＝4.5cm3
注射器的横截面积
S＝=0.75cm2
根据（2）中测力计的示数可知大气压力为F＝8.2N，大气压强的数值为
p＝=≈1.1×105Pa
（4）[5]当注射器气体无法排尽时，拉力F的值会减小，在面积S不变时，由p＝可知，所测量的大气压值会偏小。
（5）[6] [7] 因甲、乙两个注射器，活塞的横截面积分别为0.5cm2和2cm2，当大气压约p=100000Pa时，若面积为S=2cm2=0.0002m2时，由p＝可得
F＝pS＝100000Pa×0.0002m2＝20N
因为已知弹簧测力计量程为10N，超过了测力计的量程，所以实验时应选用甲注射器。
16．小明制作了一个可测量物体质量的装置，如图甲所示。小筒与大筒均为圆形容，小筒和托盘的总质量为100g，小筒底面积50cm2，高12cm，大筒中装有适量的水，托盘上不放物体时，在小筒和大筒上与水面相平的位置的刻度均为“0”，将小筒竖直压入水中，当水面距小筒底10cm时，在小筒和大筒上与水而相平位置的刻度均为最大测量值，小筒和大筒的分度值相同。把被测物体放入托盘中，读出小筒或大筒上与水面相平位置对应的刻度值，即为被测物体的质量。
（1）当小筒的刻度为最大测量值的时候，小筒排开水的体积是___________cm3；
（2）该装置所能测量物体的最大质量为___________g；
（3）小筒上相邻两刻度线的间比大筒上相邻两刻度线间的距离___________（选填“大”或“小”）
（4）他想利用此装置测算出石块的密度，操作如下，如图乙所示，将石块放入托盘中，读出大筒
上的示数为m1；如图丙所示，将此石块沉入水中，读出大筒上的示数为m2，该石块密度的表达式ρ石=___________（水的密度用ρ水表示）。

答案：400 大
【详解】
（1）[1]当水面距小筒底10cm时，则
当小筒的刻度为最大测量值的时候，小筒排开水的体积是。
（2）[2]小桶受到的浮力为，则
由于小筒和托盘处于漂
解析：400 大
【详解】
（1）[1]当水面距小筒底10cm时，则

当小筒的刻度为最大测量值的时候，小筒排开水的体积是。
（2）[2]小桶受到的浮力为，则

由于小筒和托盘处于漂浮，则

所以

则测量物体的最大质量

测量物体的最大质量。
（3）[3]由于托盘上不放物体时，在小筒和大筒上与水面相平的位置的刻度均为“0”，当托盘上放物体时，则小筒再浸入水的体积为

大筒中水面上升后增加的体积

由于，则

即，小筒上相邻两刻度线的间距比大筒上相邻两刻度线间的距离大。
（4）[4]根据该装置可知石块质量为m1，将此石块沉入水中，读出大筒上的示数为是石块排开的水的质量m2，根据可得石块的体积为

则石块的密度

则石块的密度。
17．小陶子在探究“浮力大小与哪些因素有关”的实验中，做了如图所示的实验，请你根据他的实验探究回答下列问题：（已知物体A的底面积为20cm2）

(1)步骤A所示弹簧测力计的示数为______N；用弹簧测力计挂着物体缓慢地浸入液体中不同深度，步骤如图B、C、D、E所示（液体均未溢出），观察并记录测力计的示数；
(2)在实验步骤C中物体所受浮力F浮＝______N；
(3)分析实验步骤A、B、C可以说明浮力大小跟______有关；分析实验步骤A、C、E，可以说明浮力大小跟______有关；
(4)他还根据相关数据算出了步骤B中物体下表面受到水的压力是______N，步骤E中盐水的密度是______kg/m3；
(5)小陶子还想利用一个密度为0.9g/cm3的小球来测量某液体的密度，具体方法如下：
①取一个容积为100mL的空烧杯，并放入小球；
②在烧杯中缓慢倒入密度为0.8g/cm3酒精，发现倒入32g的酒精后，恰好将烧杯装满；
③取出小球，擦干表面的酒精，并将烧杯中的酒精倒掉，擦干烧杯再次放入小球，然后缓慢倒入某液体，发现倒入56g的该液体恰好将烧杯装满。则：该小球在该液体中的状态是______（选填“沉底”、“悬浮”或“漂浮”），小球的质量是______g，此该液体的密度是______g/cm3。
答案：2 物体排开液体的体积 液体密度 1 1.2×103 漂浮 54 1.1
【详解】
（1）[1]弹簧测力计的分度值为0.4N，其示数为8N。
（2）
解析：2 物体排开液体的体积 液体密度 1 1.2×103 漂浮 54 1.1
【详解】
（1）[1]弹簧测力计的分度值为0.4N，其示数为8N。
（2）[2]在实验步骤C中物体所受浮力为
F浮＝G﹣F＝8N﹣6N＝2N
（3）[3]分析实验步骤A、B、C可知，随着物体排开液体的体积增大，所受浮力也增大，说明浮力的大小跟物体排开液体的体积有关。
[4]分析比较实验步骤A、C、E可知，，物体排开的液体的体积相同，液体的密度不同，浮力不同，可以说明浮力大小跟液体的密度有关
