人教版八年级下册物理滨州物理作图题试卷试卷(word版含答案).doc

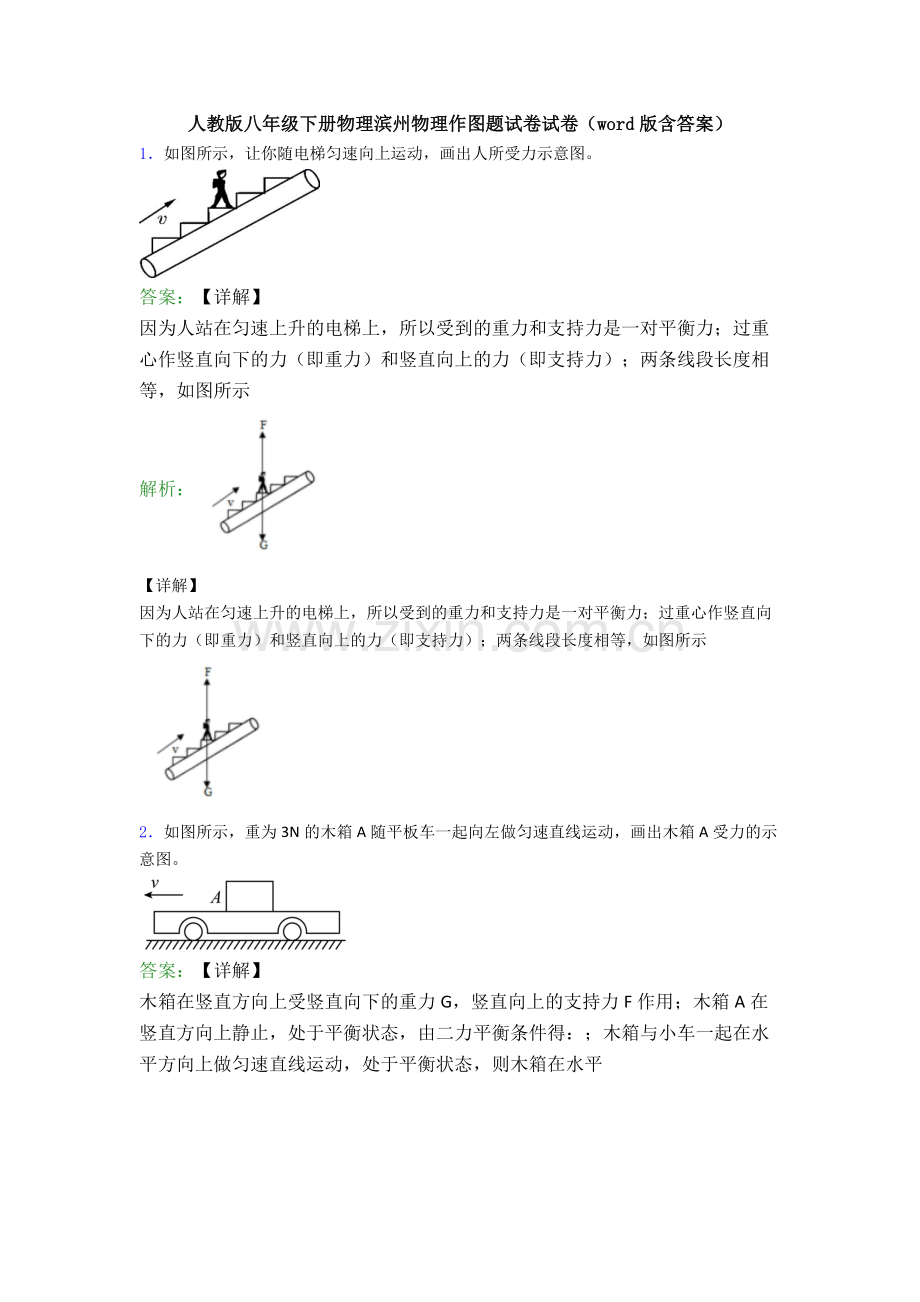

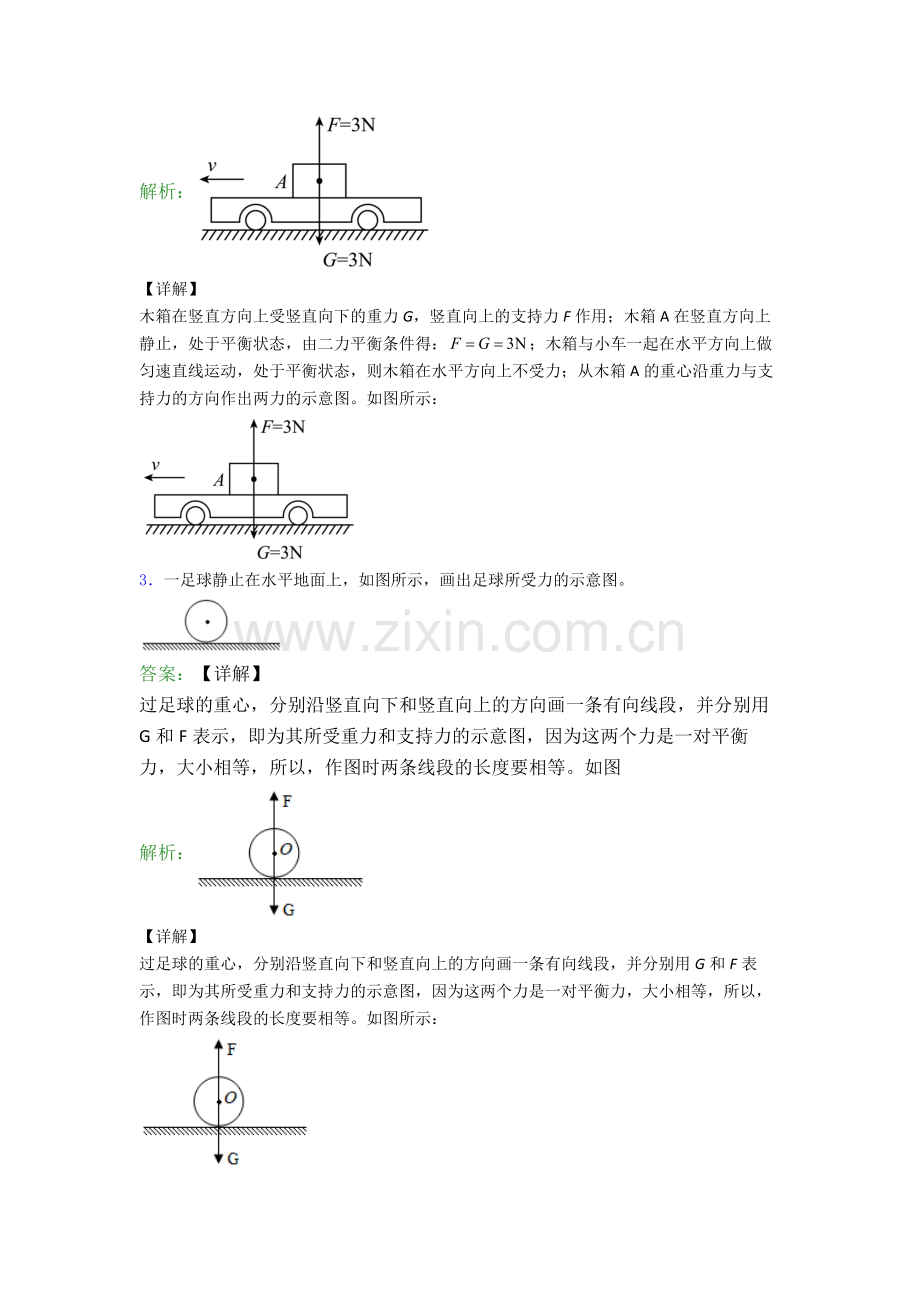

人教版八年级下册物理滨州物理作图题试卷试卷（word版含答案）1如图所示，让你随电梯匀速向上运动，画出人所受力示意图。答案：【详解】因为人站在匀速上升的电梯上，所以受到的重力和支持力是一对平衡力；过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；两条线段长度相等，如图所示解析：【详解】因为人站在匀速上升的电梯上，所以受到的重力和支持力是一对平衡力；过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；两条线段长度相等，如图所示2如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。答案：【详解】木箱在竖直方向上受竖直向下的重力G，竖直向上的支持力F作用；木箱A在竖直方向上静止，处于平衡状态，由二力平衡条件得：；木箱与小车一起在水平方向上做匀速直线运动，处于平衡状态，则木箱在水平解析：【详解】木箱在竖直方向上受竖直向下的重力G，竖直向上的支持力F作用；木箱A在竖直方向上静止，处于平衡状态，由二力平衡条件得：；木箱与小车一起在水平方向上做匀速直线运动，处于平衡状态，则木箱在水平方向上不受力；从木箱A的重心沿重力与支持力的方向作出两力的示意图。如图所示：3一足球静止在水平地面上，如图所示，画出足球所受力的示意图。答案：【详解】过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图解析：【详解】过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图所示：4小明用20N的压力把重0.05N的图钉按在墙上，如图所示，请在答题纸相应位置画出图钉对墙的压力的示意图。答案：【详解】压力的作用点在图钉与墙面的接触点，方向垂直于墙面水平向右，标出力的方向箭头，力的符号和大小，如图所示：解析：【详解】压力的作用点在图钉与墙面的接触点，方向垂直于墙面水平向右，标出力的方向箭头，力的符号和大小，如图所示：5如图所示，一个木块静止在水平桌面上，请画出木块所受重力和支持力的示意图。答案：【详解】如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示解析：【详解】如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示6如图所示是一侧带有书柜的办公桌，现在要用一个最小的力将其一端稍抬离地面。请画出这个力的方向和这个力的力臂，并用“O”标明这个“杠杆”的支点。答案：【详解】由题意知，带有书柜的办公桌的重心偏右，施加的动力应该在左侧，所以要使最小的力抬起办公桌一端，动力作用点应在左上角，支点在右下角。连接支点O与办公桌的左上角A点，OA就是最长的动力臂，然后解析：【详解】由题意知，带有书柜的办公桌的重心偏右，施加的动力应该在左侧，所以要使最小的力抬起办公桌一端，动力作用点应在左上角，支点在右下角。连接支点O与办公桌的左上角A点，OA就是最长的动力臂，然后作垂直于OA向上的力，即最小力的示意图，如图所示： 7如图所示，画出杠杆所受阻力F2的示意图和动力F的力臂L。答案：【详解】支点为O，延长动力的作用线，从支点向动力F的作用线做垂线，支点到垂足的距离为动力臂L；重物对杠杆的拉力为阻力，阻力作用点在绳与杠杆接触点，从此点竖直向下画一带箭头的线段表示阻力，如下图解析：【详解】支点为O，延长动力的作用线，从支点向动力F的作用线做垂线，支点到垂足的距离为动力臂L；重物对杠杆的拉力为阻力，阻力作用点在绳与杠杆接触点，从此点竖直向下画一带箭头的线段表示阻力，如下图8如图甲是一种活塞式抽水机的示意图，其中手柄AOB是一个杠杆，图乙是其简化示意图。请在图乙中画出：（1）作用在A点的最小动力F1及力臂l1；（2）阻力F2的力臂l2。答案：【详解】（1）由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图。解析：【详解】（1）由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图。（2）从支点O作阻力F2作用线的垂线，支点到垂足的距离为阻力臂l2；如图所示：9如图所示，用轻质杆将一电灯吊起，O点是支点，作出动力F1的力臂。答案：【详解】O为支点，从支点O作力F1的作用线的垂线，支点到垂足的距离为力F1的力臂l，如图所示解析：【详解】O为支点，从支点O作力F1的作用线的垂线，支点到垂足的距离为力F1的力臂l，如图所示 10按要求完成下列作图：如图所示，杠杆OB在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2。（_）答案：【详解】阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；力臂为支点到力的作用线的距离，所以从O点向F2或其延长线作垂线，垂线段即为力臂L2，如图所示： 。解析：【详解】阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；力臂为支点到力的作用线的距离，所以从O点向F2或其延长线作垂线，垂线段即为力臂L2，如图所示： 。11如图所示，用两个滑轮组成滑轮组提升重物，请画出滑轮组最省力的绕法。答案：【详解】图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示解析：【详解】图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示12用如图示所示的滑轮组提升重物，若拉力将绳子的自由端移动1m时，重物升高0.5m，请你在图中画出绳子绕法。答案：【详解】若拉力将绳子的自由端移动1m时，重物升高0.5m，绳端移动距离是物体上升高度的2倍，所以滑轮组的动滑轮绕2段绳子，如图所示：解析：【详解】若拉力将绳子的自由端移动1m时，重物升高0.5m，绳端移动距离是物体上升高度的2倍，所以滑轮组的动滑轮绕2段绳子，如图所示：13如图，请你用笔画线代表绳子画出既省力又能改变力的方向的绕线方法。答案：【详解】由题意知，拉力方向应向下，故绳子先连接定滑轮的下端的挂钩，然后依次绕过动滑轮、定滑轮，如图所示：解析：【详解】由题意知，拉力方向应向下，故绳子先连接定滑轮的下端的挂钩，然后依次绕过动滑轮、定滑轮，如图所示：14（1）在力F1、F2的作用下杠杆处于平衡状态，请在图中画出力F2的示意图以及力F1的力臂L1_；（2）如图所示是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力_。答案：【详解】（1）过力臂L2作杠杆的垂线，垂线与杠杆的相交点即是力F2在杠杆上的作用点，而F2方向向上，才能让杠杆平衡；过支点O作力F1的垂线段，此垂线段即为力臂L1，所以作图如下：解析： 【详解】（1）过力臂L2作杠杆的垂线，垂线与杠杆的相交点即是力F2在杠杆上的作用点，而F2方向向上，才能让杠杆平衡；过支点O作力F1的垂线段，此垂线段即为力臂L1，所以作图如下：（2）图示滑轮组，将绳子固定在动滑轮上，之后逐一绕过定滑轮和动滑轮，这种情况下承重绳子为3根，是最省力的绕线，所以作图如下：15如图所示，站在地面上的人用最小的力提升物位，请画出绳子的绕法。答案：【详解】由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：解析：【详解】由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：
