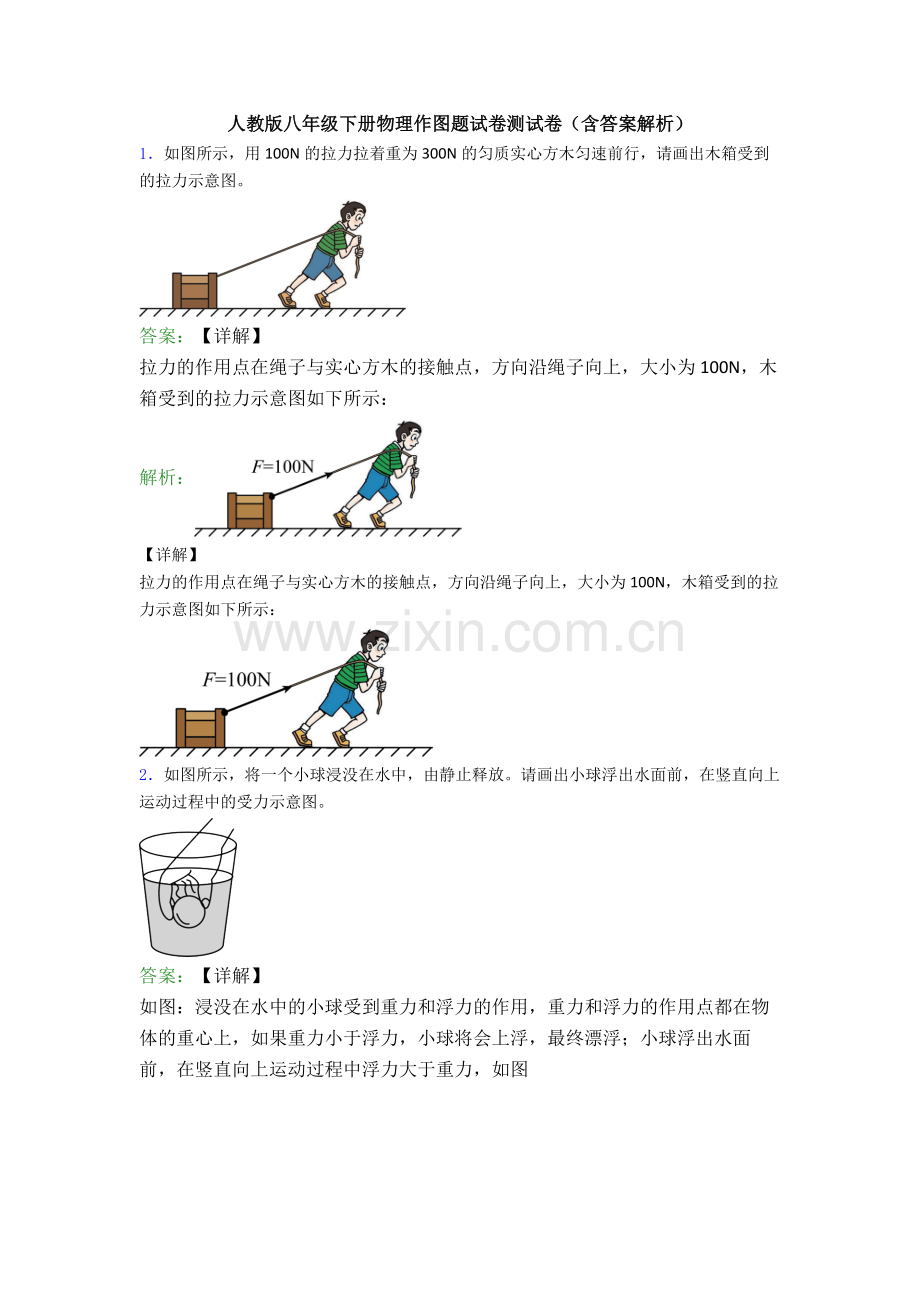

人教版八年级下册物理作图题试卷测试卷（含答案解析）
1．如图所示，用100N的拉力拉着重为300N的匀质实心方木匀速前行，请画出木箱受到的拉力示意图。

答案：【详解】
拉力的作用点在绳子与实心方木的接触点，方向沿绳子向上，大小为100N，木箱受到的拉力示意图如下所示：
解析：
【详解】
拉力的作用点在绳子与实心方木的接触点，方向沿绳子向上，大小为100N，木箱受到的拉力示意图如下所示：

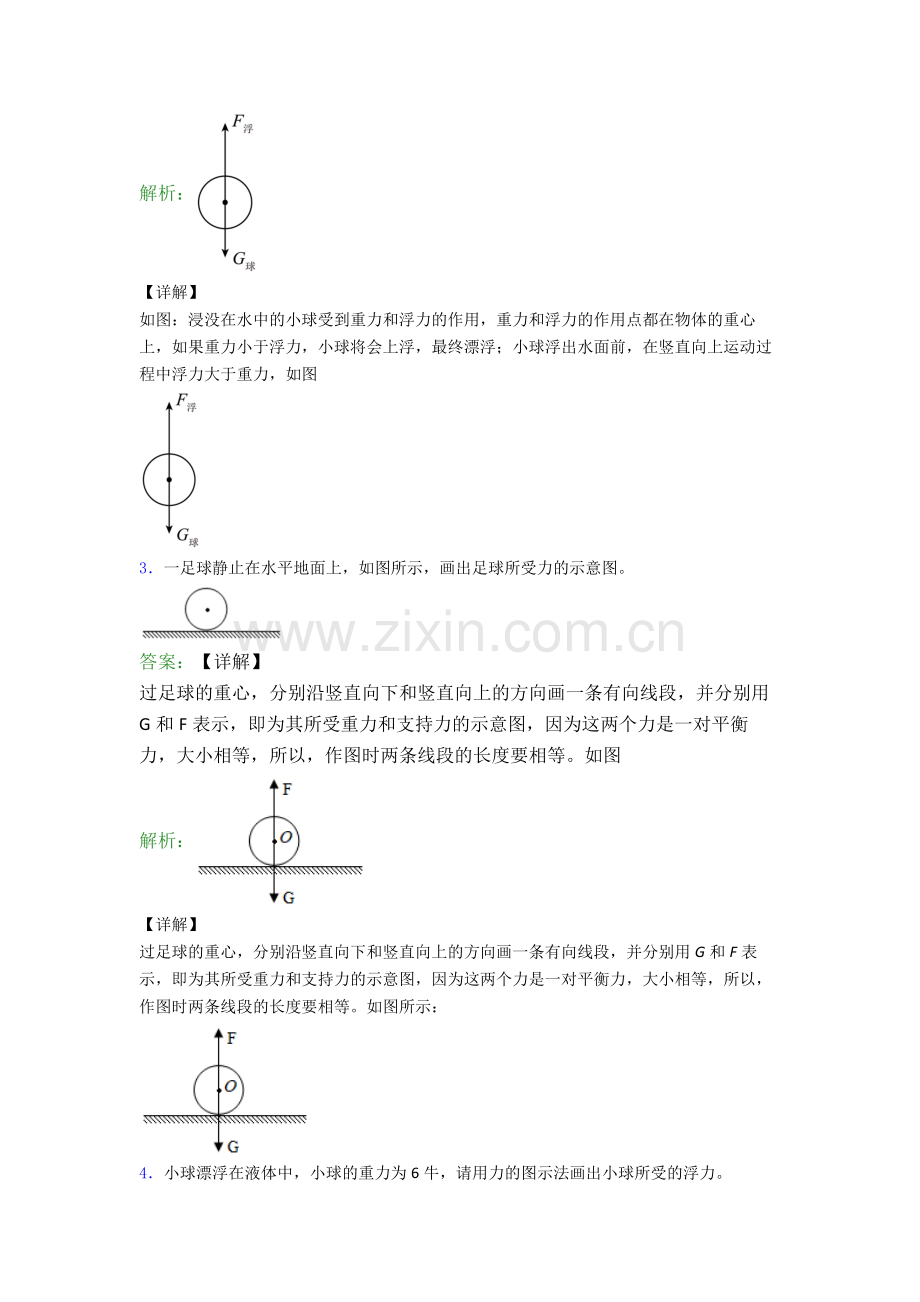

2．如图所示，将一个小球浸没在水中，由静止释放。请画出小球浮出水面前，在竖直向上运动过程中的受力示意图。

答案：【详解】
如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图
解析：
【详解】
如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图

3．一足球静止在水平地面上，如图所示，画出足球所受力的示意图。

答案：【详解】
过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图
解析：
【详解】
过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图所示：

4．小球漂浮在液体中，小球的重力为6牛，请用力的图示法画出小球所受的浮力。

答案：【详解】
因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下
解析：
【详解】
因为小球漂浮在液体中，重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向可知，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，如下

5．用 20 牛的水平推力将重力为 18 牛的物体压在竖直墙壁上，物体保持静止，请用力的图示法在图中画出墙壁受到的压力 F。

答案：【详解】
物体受到20牛向左的水平压力静止不动，由于固体能够大小不变的传递力，所以物体对墙壁的压力也是20牛，此力的方向垂直于墙面向里，作用点在墙面上，设定标度为10牛，图示如下：
解析：
【详解】
物体受到20牛向左的水平压力静止不动，由于固体能够大小不变的传递力，所以物体对墙壁的压力也是20牛，此力的方向垂直于墙面向里，作用点在墙面上，设定标度为10牛，图示如下：

6．如图所示，用杠杆（自重忽略不计）将重物吊起，O点是支点。请画出动力F1的力臂和阻力F2的示意图。

答案：【详解】
延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：
解析：
【详解】
延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：

7．如图所示是用羊角锤拔钉子的示意图，画出将钉子拔出时所用最小力的方向及其力臂。

答案：【详解】
力臂越长越省力，最长的动力臂l即支点O与力的作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力F即可，如图所示：
解析：
【详解】
力臂越长越省力，最长的动力臂l即支点O与力的作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力F即可，如图所示：

8．（1）如图（1）所示是一辆静止在水平地面上的小车，在其支架的杆上固定一个质量为50g的小球，画出小球受到力的示意图。
（2）撬棒是生活中常用的劳动工具，如图（2）所示。请画出重物P对撬棒的压力F2，以及人压撬棒的力F1的力臂l1。

答案：（1） ；（2）
【详解】
（1）小球的重力
G=mg=50×10-3kg×10N/kg=0.5N
小球固定在静止于水平地面的小车的支架杆上，所以小球处于静止状态，受力平衡。小球受到竖直向下的重力，
解析：（1） ；（2）
【详解】
（1）小球的重力
G=mg=50×10-3kg×10N/kg=0.5N
小球固定在静止于水平地面的小车的支架杆上，所以小球处于静止状态，受力平衡。小球受到竖直向下的重力，根据二力平衡条件可知，小球还应受到一个竖直向上的力（杆对小球竖直向上的力F）与小球重力平衡，且
F=G=0.5N
据此画出小球受到力的示意图如图所示：

（2）在重物P和撬棒的接触面上找一点作为力的作用点，画垂直于撬棒向下的线段，标出箭头，即为重物P对撬棒的压力F2，杠杆的支点为O，先延长力F1的作用线，然后从支点O向力F1的作用线作垂线段，即为F1的力臂l1，如图所示：

9．画出如图所示拉力F的力臂。

答案：【详解】
从支点向力的作用线作垂线，支点到垂足的距离就是力臂。如图所示：
解析：
【详解】
从支点向力的作用线作垂线，支点到垂足的距离就是力臂。如图所示：

10．用如图所示的锤子拔钉子，请在A点画出使用最小的力F。

答案：【详解】
由杠杆的平衡条件F1L1＝F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力
解析：
【详解】
由杠杆的平衡条件F1L1＝F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可，如下图

11．如图所示，用向下的力拉绕在滑轮组上的绳子的一端，10s内绳子自由端移动了1.5m，重物上升了0.5m，画出滑轮组的绕线情况。

答案：【详解】
由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数
根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：
解析：
【详解】
由题意可知，向下拉绳子时，承担动滑轮和物体总重的绳子有效股数

根据“奇动偶定”的原则，绳子的固定端应先系在动滑轮挂钩上，据此绕线，如图所示：

12．如图所示，人站在地上用滑轮组重物提升，请用细线代替绳画出正确的绕法。

答案：【详解】
人站在地面上拉绳子，所以，可以从人手处开始画绳子，绕过定滑轮，再绕过动滑轮，之后固定在定滑轮的挂钩上，如下图所示
解析：
【详解】
人站在地面上拉绳子，所以，可以从人手处开始画绳子，绕过定滑轮，再绕过动滑轮，之后固定在定滑轮的挂钩上，如下图所示

13．（1）如图所示，人站在地面上用滑轮组提起物体，画出最省力的绕线。

（2）如图用最省力的绕绳方式，把重物G提起，请用笔画线代替绳索，将它们连接起来。

答案：（1）；（2）
【详解】
（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示
（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：
解析：（1）；（2）
【详解】
（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示

（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：

14．利用滑轮设计一个升降装置，将其安装在房面上，通过它来把收割的麦子吊上房晾晒。请在方框内画出你的设计示意图。

答案：【详解】
可以利用一个定滑轮和一个动滑轮组成的滑轮组，人站在阳台上将麦子提上楼来，拉力的方向向上，故将绳子一端先连接在动滑轮的钩上，依次绕过上面的定滑轮和下面的动滑轮，如下图所示：
解析：
【详解】
可以利用一个定滑轮和一个动滑轮组成的滑轮组，人站在阳台上将麦子提上楼来，拉力的方向向上，故将绳子一端先连接在动滑轮的钩上，依次绕过上面的定滑轮和下面的动滑轮，如下图所示：

15．用如图所示的滑轮组向上提升重物，请画出既能省力又能改变施力方向的绕绳方法。

答案：【详解】
既能省力又能改变施力方向的绕绳方法由2股绳子吊起动滑轮，绕绳方法如下图所示：
解析：
【详解】
既能省力又能改变施力方向的绕绳方法由2股绳子吊起动滑轮，绕绳方法如下图所示：
