人教版部编版八年级物理下册实验题试卷（提升篇）（Word版含解析）
1．物理中我们把重力与质量的比值用 g 表示，g 的值并不是保持不变的，下表记录了在不同纬度、不同高度下的 g 值，请依据表中的数据回答下列问题：

0
4
8
12
0
9.780
9.768
9.756
9.743
30
9.793
9.781
9.768
9.756
40
9.802
9.789
9.777
9.765
50
9.811
9.798
9.786
9.774
80
9.831
9.818
9.806
9.794
90
9.832
9.820
9.807
9.795
（1）当纬度为 30度，海拔高度为 4千米时，g值为______牛/千克。
（2）由表中可以知道，g值与纬度的关系是______。
（3）在解决地球表面附近的问题中，国际上将g =9.80665牛/千克作为常数使用，由上表可判断这一值应该是在纬度为______度范围之间的海平面上的 g 值，这个值表示在这个纬度范围内的地球表面附近上，质量为______的物体受到的重力为______。
答案：781 见解析 40~50 1千克 9.80665牛
【详解】
（1）[1]由表中数据可知，当纬度为30度，海拔高度为4千米时，g值为9.781牛/千克。
（2）[2
解析：781 见解析 40~50 1千克 9.80665牛
【详解】
（1）[1]由表中数据可知，当纬度为30度，海拔高度为4千米时，g值为9.781牛/千克。
（2）[2]由表中数据可以知道，纬度越大，g越大。
（3）[3]g =9.80665牛/千克，因为纬度越大，g越大，这一值应该是在纬度为40~50度范围之间的海平面上的g值。
[4][5]g =9.80665牛/千克表示在这个纬度范围内的地球表面附近上，质量为1千克的物体受到的重力是9.80665牛。

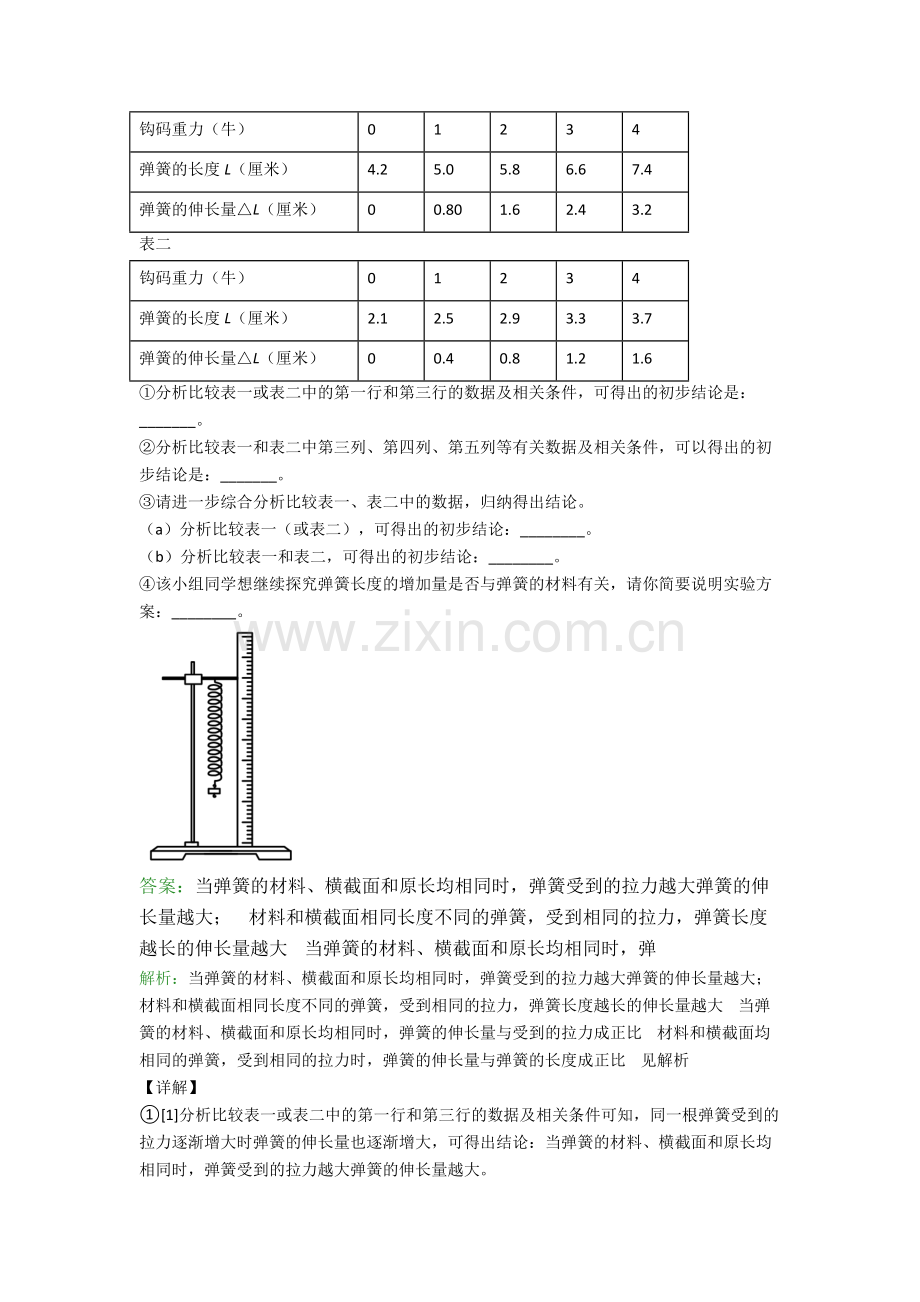

2．某小组同学想研究弹簧长度的增加量与哪些因素有关，他们选用材料和横截面均相同而长度不同的两根弹簧进行实验。他们把弹簧的上端固定，然后在弹簧下挂上不同的钩码，测出弹簧的长度L，算出比原长L0的伸长量△L（△L=L﹣L0），并把实验数据填在了下表中。
表一
钩码重力（牛）
0
1
2
3
4
弹簧的长度L（厘米）
4.2
5.0
5.8
6.6
7.4
弹簧的伸长量△L（厘米）
0
0.80
1.6
2.4
3.2
表二
钩码重力（牛）
0
1
2
3
4
弹簧的长度L（厘米）
2.1
2.5
2.9
3.3
3.7
弹簧的伸长量△L（厘米）
0
0.4
0.8
1.2
1.6
①分析比较表一或表二中的第一行和第三行的数据及相关条件，可得出的初步结论是：_______。
②分析比较表一和表二中第三列、第四列、第五列等有关数据及相关条件，可以得出的初步结论是：_______。
③请进一步综合分析比较表一、表二中的数据，归纳得出结论。
（a）分析比较表一（或表二），可得出的初步结论：________。
（b）分析比较表一和表二，可得出的初步结论：________。
④该小组同学想继续探究弹簧长度的增加量是否与弹簧的材料有关，请你简要说明实验方案：________。

答案：当弹簧的材料、横截面和原长均相同时，弹簧受到的拉力越大弹簧的伸长量越大； 材料和横截面相同长度不同的弹簧，受到相同的拉力，弹簧长度越长的伸长量越大 当弹簧的材料、横截面和原长均相同时，弹
解析：当弹簧的材料、横截面和原长均相同时，弹簧受到的拉力越大弹簧的伸长量越大； 材料和横截面相同长度不同的弹簧，受到相同的拉力，弹簧长度越长的伸长量越大 当弹簧的材料、横截面和原长均相同时，弹簧的伸长量与受到的拉力成正比 材料和横截面均相同的弹簧，受到相同的拉力时，弹簧的伸长量与弹簧的长度成正比 见解析
【详解】
①[1]分析比较表一或表二中的第一行和第三行的数据及相关条件可知，同一根弹簧受到的拉力逐渐增大时弹簧的伸长量也逐渐增大，可得出结论：当弹簧的材料、横截面和原长均相同时，弹簧受到的拉力越大弹簧的伸长量越大。
②[2]分析比较表一和表二中第三列、第四列、第五列可知，材料和横截面均相同而长度不同的两根弹簧，受到相同的拉力时，弹簧的长度越长弹簧的伸长量越大，可得出结论：材料和横截面相同长度不同的弹簧，受到相同的拉力，弹簧长度越长的伸长量越大。
③（a）[3]进一步综合分析比较表一（或表二）中的数据，当弹簧的材料和横截面相同时，拉力变为原来的几倍，弹簧的伸长量也变为原来的几倍，即弹簧的材料、横截面和原长均相同时，弹簧的伸长量与受到的拉力成正比。
（b）[4]进一步综合分析比较表一和表二中的数据，材料和横截面均相同而长度不同的两根弹簧，受到相同的拉力时，弹簧的长度变为原来的几倍，弹簧的伸长量也变为原来的几倍，即材料和横截面均相同的弹簧，弹簧的伸长量与弹簧的原长成正比。
④[5] 探究弹簧长度的增加量与什么因素有关时应用控制变量法，所以，探究弹簧长度的增加量是否与弹簧的材料有关时，实验中应控制横截面和长度相同，比较材料不同的两根弹簧的伸长量与弹簧材料的关系，在弹簧下挂上相同同的钩码，算出比原长L0的伸长量△L（△L=L﹣L0），并记录数据，多次实验获得多组数据。
3．为制作弹簧测力计，某物理实验小组对弹簧的伸长与拉力的关系作了探究。下表是他们利用甲、乙两根不同的弹簧做实验时所记录的数据。
弹簧受到的拉力/N
0
1
2
3
4
5
6
甲弹簧的长度/cm
6.0
7.5
9.0
10.5
12.0
13.5
15.0
乙弹簧的长度/cm
6.0
9.0
12.0
15.0
18.0
21.0
24.0

（1）分析表中数据可得：
①在一定条件下，弹簧的伸长与所受的拉力成________比。
②在拉力相同的情况下，甲弹簧的伸长比乙弹簧________（填“大”或“小”）。
（2）如图的A、B两弹簧测力计分别使用了甲、乙两弹簧，它们的外壳相同，刻度线分布情况相同。则量程较大的是________测力计；（填“A”或“B”）
（3）根据表中数据计算，在弹簧的弹性限度内，当拉力为8N时，甲弹簧的长度为________cm。
答案：正 小 A 18.0
【详解】
（1）①[1]分析表格数据知道，无论是甲弹簧还是乙弹簧，弹簧受到的拉力越大，弹簧伸长的长度越长，且弹簧伸长的长度与弹簧受到的拉力之比是定值（
解析：正 小 A 18.0
【详解】
（1）①[1]分析表格数据知道，无论是甲弹簧还是乙弹簧，弹簧受到的拉力越大，弹簧伸长的长度越长，且弹簧伸长的长度与弹簧受到的拉力之比是定值（甲弹簧的比值为1.5cm/N，乙弹簧的比值为3cm/N），即在一定条件下，弹簧伸长的长度与它所受的拉力成正比。
②[2]计算出甲乙弹簧在拉力相同时伸长的长度，会发现甲弹簧伸长的长度总小于乙弹簧伸长的长度。
（2）[3]分析表格数据知道，甲乙弹簧在拉力相同时甲弹簧伸长的长度小于乙弹簧伸长的长度，即在弹簧的伸长相同时，甲弹簧所受拉力大于乙弹簧所受拉力，根据题意知道，A、B两弹簧测力计分别使用了甲、乙两弹簧，它们的外壳相同，刻度线分布情况相同即两弹簧的伸长相同，则甲弹簧所受拉力大于乙弹簧所受拉力即甲弹簧测力计的量程大于乙，即量程较大的是A测力计。
（3）[4]由表中的数据知道，甲弹簧受到1N的拉力时，伸长1.5cm，所以在弹簧的弹性限度内，当拉力为8N时，甲弹簧伸长的长度为
8N×1.5cm/N=12.0cm
故此时甲弹簧的长度为6.0cm+12.0cm=18.0cm
4．小华在“探究重力的大小跟质量的关系”实验中，得到数据如下表所示：
m/kg
0.1
0.3
0.5
0.7
0.9
G/N
0.98
2.94
4.90
6.86

（1）测量物体重力前，除了观察弹簧测力计的量程和分度值外，还应将弹簧测力计在___________方向调零。
（2）如图所示，利用测力计测量码重力时，使测力计弹簧伸长的力是___________。

A．钩码的重力 B．钩码和测力计的总重力
C．钩码对弹簧的拉力 D．弹簧对钩码的拉力
（3）分析表中数据可知：物体的质量为0.9kg时，它受到的重力是___________N。
（4）在如图所示的四个图像中，关于物体重力的大小与其质量的关系，正确的是___________。
A． B．
C． D．
答案：竖直 C 8.82 B
【详解】
（1）[1]测量物体重力时，由于重力是竖直向下的，应将弹簧测力计在竖直方向调零。
（2）[2]弹簧向下伸长，钩码对弹簧有向下的力，故使弹簧
解析：竖直 C 8.82 B
【详解】
（1）[1]测量物体重力时，由于重力是竖直向下的，应将弹簧测力计在竖直方向调零。
（2）[2]弹簧向下伸长，钩码对弹簧有向下的力，故使弹簧伸长的力为钩码对弹簧的拉力。故选C。
（3）[3]分析表中数据可得，重力与质量的比值

当物体的质量为0.9kg时，它受到的重力为
G=m×9.8N/kg=0.9kg×9.8N/kg=8.82N
（4）[4]因为重力与质量的比值不变，说明物体所受的重力跟它的质量成正比，图象过坐标原点的倾斜直线，故选B。
5．小刚同学通过查材料知道：弹簧在发生弹性形变时，弹簧的弹力F与弹簧的伸长量（或压缩量）x成正比，其大小表示为：F=kx，其中K为劲度系数，其大小等于弹力与弹簧的伸长量（或压缩量）的比值。他马上对两根长度相同粗细不同的弹簧进行研究，将弹簧的一端固定，另一端悬挂钩码（图甲所示），记录弹簧受到的拉力大小F和弹簧的长度L，根据多组测量数据做出的图线如图乙所示。

(1)当在A弹簧上悬挂重为5N的物体时，弹簧A的伸长量为______cm；
(2)分别用这两根弹簧制成的弹簧测力计，则用弹簧______（选填“A”或“B”）制成的测力计测量的精确程度高，用弹簧______（选填“A”或“B”）制成的测力计量程更大。
(3)有实验测得的数据可得，在弹性限度以内，本实验中B弹簧的劲度系数k为______N/m。
答案：A B 100
【详解】
(1)[1]由图乙可知，A弹簧的原长为5cm，当在A弹簧上悬挂重力为5N的物体时，弹簧长度为15cm，弹簧A的伸长量为10cm。
(2)[2]测力计是根
解析：A B 100
【详解】
(1)[1]由图乙可知，A弹簧的原长为5cm，当在A弹簧上悬挂重力为5N的物体时，弹簧长度为15cm，弹簧A的伸长量为10cm。
(2)[2]测力计是根据在测量范围内，弹簧的伸长与受到的拉力成正比的原理制成的，由图乙可知，在测量范围内，如F=5N时，用弹簧A制成的测力计伸长10cm，而用弹簧B制成的测力计伸长5cm，所以，用弹簧A制成的测力測量的精确程度高。
[3]由图乙知，A的量程为010N，B的量程为015N，则用弹簧B制成的测力计量程大。
(4)钩码对弹簧的拉力等于弹簧对钩码的拉力(即弹簧形变而产生的弹力)，由图乙可知，在测量范围内，当F=10N时，弹簧B制成的测力计伸长10cm，即当拉力F为10N时，即x=0.1m，将数据代入F=kx，得k=100N/m。
6．小明利用下图所示装置探究“影响滑动摩擦力大小的因素”。

（1）如图甲所示，小明操作的错误是：没有___________拉动弹簧测力计；纠正错误后，应拉动弹簧测力计使木块做___________运动；
（2）若在木块上再放一个砝码，则木块运动时受到的滑动摩擦力将___________（选填“变大”、“变小”或“不变”）。小明将木块沿竖直方向截去一半后，测得木块所受的滑动的摩擦力变为原来一半，于是他由此得出：滑动摩擦力的大小随接触面积的减小而减小。你认为他在探究过程中存在的问题是___________；
（3）小明实验时，先在竖直方向上对弹簧测力计调零，然后用弹簧测力计拉着物体沿水平方向做匀速直线运动，则测出的摩擦力___________实际摩擦力（选填“大于”、“等于”或“小于”），图乙中弹簧测力计的示数是___________N。
答案：沿水平方向 匀速直线 变大 没有控制压力相同 偏小 2.2
【详解】
（1）[1]由图甲得，没有沿水平方向拉动弹簧测力计，即使木块做匀速直线运动，弹簧测力计的拉
解析：沿水平方向 匀速直线 变大 没有控制压力相同 偏小 2.2
【详解】
（1）[1]由图甲得，没有沿水平方向拉动弹簧测力计，即使木块做匀速直线运动，弹簧测力计的拉力与木块的摩擦力也不是一对平衡力。
[2]纠正错误后，应拉动弹簧测力计使木块做匀速直线运动，使木块受到的拉力与摩擦力是一对平衡力，摩擦力大小与弹簧测力计拉力相等。
（2）[3]若在木块上再放一个砝码，木块对水平面的压力变大，接触面的粗糙程度变大，因此木块运动时受到的滑动摩擦力将变大。
[4]小明将木块沿竖直方向截去一半后，测得木块所受的滑动的摩擦力变为原来一半，木块与水平面的接触面积减小了，木块对水平面的压力也减小，没有控制压力大小不变，故得到滑动摩擦力的大小随接触面积的减小而减小的结论是错误的。
（3）[5]由于弹簧测力计自身重力的作用，弹簧测力计先在竖直方向上对弹簧测力计调零，再测量水平方向的拉力，弹簧测力计的弹簧会往回收缩，故测出的摩擦力小于实际摩擦力。
[6]由图乙得，弹簧测力计的分度值为0.2N，示数为2.2N。
7．小卢和小蒋在“探究影响滑动摩擦力大小的因素”实验中，小卢猜想影响滑动摩擦力大小的因素可能有：A．接触面所受的压力大小；B．接触面的粗糙程度；C．物体运动的速度。接下来小卢通过在不同的表面拉动同一物块做匀速直线运动进行探究（如图所示），并记录实验结果如下表。

实验次数
接触面
接触而受压力大小
物块运动速度
弹簧测力计拉力F/N
1
木板表面
G物
v
2.8
2
木板表面
G物
2v
2.8
3
木板表面
G物+GP
v
4.4
4
毛巾表面
G物
v
4.0
5
毛巾表面
G物
2v

（1）根据______知识，实验中滑动摩擦力大小f______（选填“大于”、“等于”或“小于”）弹簧测力计拉力F；
（2）根据实验次数1、4可得出初步结论：______；
（3）研究第3、4两次实验，小蒋认为可以得出“接触面所受压力越大，物块所受的摩擦力也越大”的结论。小蒋的分析过程______（选填“正确”或“错误”），原因是______；
（4）根据前4次实验，得出影响滑动摩擦力大小的因素后，小卢又做了第五次实验，请判断弹簧测力计的示数应该为______N；
（5）小蒋发现小卢上述实验过程中弹簧测力计的示数并不稳定，于是改进了实验装置，如图丁所示，改进后长木板______（选填“一定”或“不一定”）要做匀速直线运动。
答案：二力平衡 等于 当压力大小相同时，接触面越粗糙，滑动摩擦力越大。 错误 没有控制粗糙程度相同 4.0 不一定
【详解】
（1）[1][2]实验中，弹簧测力
解析：二力平衡 等于 当压力大小相同时，接触面越粗糙，滑动摩擦力越大。 错误 没有控制粗糙程度相同 4.0 不一定
【详解】
（1）[1][2]实验中，弹簧测力计拉着木块做匀速直线运动，木块受到的拉力和摩擦力是一对平衡力，大小相等。
（2）[3]由表格中可以看出，1、4两次实验，控制了压力大小相同，改变接触面的粗糙程度，接触面越粗糙，弹簧测力计的拉力越大，说明当压力大小相同时，接触面越粗糙，滑动摩擦力越大。
（3）[4][5]由表格得，3、4两次实验，木块运动速度相同，接触面粗糙程度和压力大小都不同，没有控制粗糙程度相同，因此小蒋的分析过程错误。
（4）[6]由1、2两次实验得，当压力和粗糙程度相同，匀速直线运动的速度不同时，弹簧测力计的拉力相同，说明滑动摩擦力大小与运动速度大小无关，4、5，两次实验，压力和粗糙程度相同，匀速直线运动的速度不同，因此木块受到的滑动摩擦力相同，弹簧测力计的拉力相同，第五次实验，弹簧测力计的示数为4.0N，故第五次实验，弹簧测力计的示数应该为4.0N。
（5）[7]丁图中，不管怎么拉动木板，木块始终相对地面保持静止，木块受到的摩擦力与弹簧测力计的拉力始终是一对平衡力，因此改进后长木板不一定要做匀速直线运动。
8．小琳在探究“滑动摩擦力大小与什么因素有关”，小明设计了如图所示的实验，请你完成下列内容。

（1）实验过程中，弹簧测力计___________选填“必须”或“不必”沿水平方向拉着物块做匀速直线运动，此时，滑动摩擦力的大小___________选填“大于”、“等于”或“小于”弹簧测力计的示数；
（2）在甲、乙、丙三次实验中，滑动摩擦力最小的是________选填“甲”、“乙”或“丙”实验；
（3）比较甲、乙两次实验，是为了探究滑动摩擦力大小与________是否有关；比较________选填“甲”、“乙”、“丙”或“丁”两次实验，可以探究滑动摩擦力大小与接触面粗糙程度是否有关；
（4）比较甲、丁两次实验，小明发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，由此得出结论：滑动摩擦力大小与接触面积的大小有关；你认为他的结论是_______选填“正确”或“错误”的；
（5）实验结束后，小明又对实验装置进行了改进，如图所示，实验后发现效果更好，实验中，小明_________选填“一定”、“不一定”或“一定不”要匀速拉动长木板；
（6）本实验采用的物理方法_________。
答案：必须 等于 甲 压力大小 乙、丙 错误 不一定 控制变量法
【详解】
（1）[1][2]实验时为了测出滑动摩擦力大小，实验过程中，弹簧测力计必须沿水
解析：必须 等于 甲 压力大小 乙、丙 错误 不一定 控制变量法
【详解】
（1）[1][2]实验时为了测出滑动摩擦力大小，实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时摩擦力和拉力是一对平衡力，根据二力平衡条件可知此时滑动摩擦力与拉力的大小相等。
（2）（3）[3][4][5]甲、乙两图，接触面粗糙程度相同，乙比甲的压力大，研究的是摩擦力与压力大小有关，得到结论：当接触面粗糙程度相同时，压力越大，滑动摩擦力越大；乙、丙两图，压力相同，丙比乙接触面粗糙，研究的是摩擦力与接触面粗糙程度有关，得到结论：当压力相同时，接触面越粗糙，滑动摩擦力越大；故在甲、乙、丙三次实验中，滑动摩擦力最小的是甲。
（4）[6]由图甲、丁所示实验可知，接触面的粗糙程度相同而物体间的压力和接触面面积不同，由于没有控制物体间的压力相同，他的结论是错误的。
（5）[7]由图所示实验可知，拉动木板时物块A处于平衡状态，滑动摩擦力等于弹簧测力计的拉力，与木板运动情况无关，故实验时不一定要匀速拉动长木板。
（6）[8]由上面分析可知，研究与压力关系时，接触面粗糙程度不变；研究与接触面粗糙程度关系时，压力不变，所以该实验用到了控制变量法。
9．某小组同学试图探究物体与接触面间的滑动摩擦力f的大小与哪些因素有关。他们猜想f的大小可能与接触面的粗糙程度、物体对接触面的压力F压、相对接触面运动的速度v、接触面积的大小S四个因素有关，于是选用：一长方体木块、配重砝码（2个）、粗糙程度较小的长木板A和粗糙程度较大的长木板B进行实验。按图18所示，将木块平放在水平长木板上，当力传感器拉动木块匀速向右运动时，传感器测得的拉力大小等于物块与长木板间的滑动摩擦力f大小。改变相关条件，多次进行实验，记录在表一、表二中。

表一
实验序号
F压（N）
木板
v（m/s）
S（cm2）
f（N）
1
2
A
0.10
25
0.4
2
2
A
0.15
25
0.4
3
2
A
0.10
15
0.4
4
2
A
0.15
15
0.4
5
2
B
0.10
25
0.6
6
2
B
0.15
25
0.6
7
2
B
0.10
15
0.6
8
2
B
0.15
15
0.6
表二
实验序号
F压（N）
木板
v（m/s）
S（cm2）
f（N）
9
2
A
0.10
25
0.4
10
3
A
0.15
15
0.6
11
5
A
0.10
25
1.0
12
2
B
0.10
15
0.6
13
3
B
0.15
25
f13
14
5
B
0.15
25
1.5
①分析比较表一中的实验数据及相关条件，可得出的初步结论是：滑动摩擦力f的大小与______因素无关。
②分析比较表二中的实验序号9、10与11的数据及相关条件，可得出的初步结论是：______。
③分析比较表二中的实验序号______的数据及相关条件，可得出的初步结论是：木块在粗糙程度不同的水平长木板上运动，当木块对接触面的压力F压相同时，长木板越粗糙，木块受到的滑动摩擦力f越大。
④在表二的实验序号13中：滑动摩擦力f13大小为______牛。
答案：s、v 木块在粗糙程度相同的水平长木板上运动，受到的滑动摩擦力f的大小与物体对接触面的压力F压的大小成正比 9与12或11与14 0.9
【详解】
(1)[1]分析比较表一
解析：s、v 木块在粗糙程度相同的水平长木板上运动，受到的滑动摩擦力f的大小与物体对接触面的压力F压的大小成正比 9与12或11与14 0.9
【详解】
(1)[1]分析比较表一中1、3或2、4数据知，在接触面粗糙程度、压力和速度相同的条件下，改变接触面积S的大小，滑动摩擦力的大小不变，说明滑动摩擦力f的大小与接触面积S无关；分析比较表一中5、6或7、8数据知，在接触面粗糙程度、压力和受力面积相同的条件下，改变相对接触面运动的速度v的小，滑动摩擦力f的大小不变，说明滑动摩擦力f的大小与相对接触面运动的速度v无关。综上可得出的初步结论是：滑动摩擦力f的大小与S、v因素无关。
(2)[2]分析比较表二中的实验序号9、10与11的数据及相关条件知，物体对接触面的压力增大为原来的几倍，受到的滑动摩擦力f的大小也增大为原来的几倍，故可得出的初步结论是：木块在粗糙程度相同的水平长木板上运动，受到的滑动摩擦力f的大小与物体对接触面的压力F压的大小成正比。
(3)[3]长木板A的粗糙程度较B小，因滑动摩擦力f的大小与物体对接触面的压力F压的大小有关，故研究木块对接触面的压力F压相同时，滑动摩擦力与长木板粗糙程度的关系时，要控制物体对接触面的压力F压相同，因此分析比较表二中的实验序号9和12或11和14的数据及相关条件，可得出的初步结论是：木块在粗糙程度不同的水平长木板上运动，当木块对接触面的压力F压相同时，长木板越粗糙，木块受到的滑动摩擦力f越大。
(4)表二中第12和13次实验相比，木板的粗糙程度相同，压力为原来的

根据②的结论，木块在粗糙程度相同的水平长木板上运动，受到的滑动摩擦力f的大小与物体对接触面的压力F压的大小成正比，在表二的实验序号13中：滑动摩擦力f13大小也是第12次实验的滑动摩擦力f12的1.5倍，即

滑动摩擦力f13大小为0.9牛。
10．下列四幅图呈现的是探究影响滑动摩擦力大小因素时设计的实验方案。

（1）将木块平放在水平长木板上，用弹簧测力计沿水平方向拉动木块，使其做______运动，此时弹簧测力计示数等于木块所受______力的大小。
（2）在木块上加放砝码，是为了探究滑动摩擦力大小与______的关系；在长木板上铺上毛巾，是为了探究滑动摩擦力大小与接触面的______的关系。
（3）丁图是在甲图的基础上让木块竖放，如果两次均拉动木块做匀速直线运动，则两次弹簧测力计的示数______（选填“相等”或“不相等”）。
答案：匀速直线 滑动摩擦力 压力 粗糙程度 相等
【详解】
（1）[1] [2]将木块平放在水平长木板上，用弹簧测力计沿水平方向拉动，使其做匀速直线运动，根据二力平衡，此时
解析：匀速直线 滑动摩擦力 压力 粗糙程度 相等
【详解】
（1）[1] [2]将木块平放在水平长木板上，用弹簧测力计沿水平方向拉动，使其做匀速直线运动，根据二力平衡，此时弹簧测力计示数等于木块所受滑动摩擦力的大小。
（2）[3] 在木块上加放砝码，是为了探究滑动摩擦力大小与压力大小的关系。
[4] 在长木板上铺上毛巾，改变了接触面的粗糙程度，是为了探究滑动摩擦力大小与接触面的粗糙程度的关系。
（3）[5] 丁图是在甲图的基础上让木块竖放，如果两次均拉动木块做匀速直线运动，根据二力平衡可知，摩擦力不变，拉力也不变，所以两次弹簧测力计的示数相等。
11．小亮在探究“水沸腾时温度变化的特点”的实验中；

甲 乙 丙
（1）如图甲是小亮根据实验数据绘制的温度－时间图象。由图像可知：水的沸点是______；观察水沸腾前和沸腾时水中气泡上升过程的两种情况如图乙所示，则图乙中______是水沸腾时的情况；
（2）如图丙示，在一个标准大气压下，烧杯甲和烧杯乙内都装有水，用酒精灯加热烧杯使甲杯中水沸腾，若不断加热，乙烧杯中水______（选填“能”或“不能”）沸腾。原因：______。
答案：a 不能 见解析
【详解】
（1）[1]如图甲20~40min内水的温度保持100℃不变，所以，水的沸点是100。
[2]水沸腾时，温度不变，气泡上升过程中受到的压力越来越小，体
解析：a 不能 见解析
【详解】
（1）[1]如图甲20~40min内水的温度保持100℃不变，所以，水的沸点是100。
[2]水沸腾时，温度不变，气泡上升过程中受到的压力越来越小，体积越来越大。所以，图乙中a是水沸腾时的情况。
（2）[3][4]甲杯中水沸腾后温度保持100℃不变，若不断加热，乙烧杯中水能达到100℃，但由于甲杯中水和乙烧杯水的温度一样，乙烧杯水不能继续吸热，就不能沸腾。
12．小明利用2mL的注射器、弹簧测力计和刻度尺，估测本地的大气压值；

（1）实验中，分析研究的对象是大气对 ______（填“针筒”、“活塞）的压力；首先把注射器的活塞推至注射器筒的底端，用橡皮帽封住注射器的小孔，这样做的目的是 ______；
（2）当活塞相对于针筒开始滑动时，可以近似看成研究对象在水平方向所受拉力F与所受的大气压力是一对 ______（平衡力/相互作用力）；
（3）如图甲所示，小明将活塞推至注射器的底端，用橡皮帽封住注射器的小孔，沿水平方向慢慢拉动注射器针筒，当活塞相对针筒停止滑动，活塞平衡时弹簧测力计示数为4.9N，用刻度尺测出活塞上有刻度部分的长度为4cm，则本地大气压的测量值为 ______Pa；
（4）判断实验结果的准确性，小明利用自家汽车里的“胎压计”测量实际的大气压，示数如图乙所示，其值为 ______Pa；
（5）对比两次实验结果，小明认为出现此现象的原因定不可能是 ______；
A．弹簧测力计的示数没有读准
B．注射器中有空气未排尽
C．活塞与注射器筒壁间摩擦较大
（6）小明发现：如果在针筒内吸入一定质量的空气，然后用橡皮帽将气体封闭起来，在推动活塞的过程中，推动越费力，由此小明猜想：其他条件一定时，封闭气体的体积越小，压强越大；为了验证自己的猜想，小明用一个20mL的注射器吸入一定质量的空气后连接到胎压计上，通过推拉活塞，测得数据记录如表：
封闭气体体积V/mL
4
6
8
10
12
封闭气体压强P/kPa
120
80
60
48
40
根据表中的数据可得出封闭气体的压强P与体积V的数学关系式为：p＝______（不要求换算和书写单位）。
答案：活塞 排尽筒内的空气并防止漏气 平衡力 9.8×104 1×105 C
【详解】
（1）[1]该实验中以活塞为研究对象，分析研究的是大气对活塞的压力；
解析：活塞 排尽筒内的空气并防止漏气 平衡力 9.8×104 1×105 C
【详解】
（1）[1]该实验中以活塞为研究对象，分析研究的是大气对活塞的压力；
[2]将注射器的活塞推至注射器筒的底端并用橡皮帽封住注射器的小孔，目的是排尽筒内的空气并防止漏气。
（2）[3] 当注射器中的活塞开始滑动时，弹簧测力计的拉力与大气的压力刚好平衡，利用二力平衡原理来测出大气对活塞的压力。
（3）[4]活塞的横截面积为

弹簧测力计的示数为4.9N，即大气压力F＝4.9N，大气压强为

（4）[5] 由“胎压计”指针位置可知，实际的大气压为

（5）[6]当注射器气体无法排尽时，拉力F的值会减小，在面积S不变时，所测量的大气压值会偏小；弹簧测力计的示数没有读准产生的误差既可能偏大也可能偏小；筒壁与活塞间有摩擦导致拉力F值变大，在面积S不变时，所测大气压值偏大，故选C。
（6）[7] 由表中数据可知，压强和体积的乘积是一个定值，即

由此可得p与体积V的数学关系式为

13．如图在探究“液体内部压强的特点”实验时，用微小压强计进行实验。

（1）实验前先检查压强计能否正常使用。在甲图中，用手指压金属盒内的橡皮膜，若手压橡皮膜的幅度越大，U形管两边液柱的高度差越大，则说明该压强计的气密性___________（选填“好”或“差”）
（2）装置调整好后，将探头先后放在同一容器中液体的 A、B 两点处，U形管两侧液面高度情况分别如图乙、丙所示。由此可判断A、B 两处的压强大小关系为 pA___________ pB（选填“大于”“等于”或“小于”）。由此分析可以得到，液体内部的压强与___________有关。
（3）把探头分别浸入装有水和酒精两个杯子中，其状态如图丁、戊所示，由此可以分析得到，液体内部压强还与___________有关。由这个关系判断，图___________中的液体是酒精。
答案：好 小于 深度 液体密度 戊
【详解】
（1）[1]用手指压金属盒内的橡皮膜，若手压橡皮膜的幅度越大，U形管两边液柱的高度差越大，则说明该压强计的气密性良好。
（2）
解析：好 小于 深度 液体密度 戊
【详解】
（1）[1]用手指压金属盒内的橡皮膜，若手压橡皮膜的幅度越大，U形管两边液柱的高度差越大，则说明该压强计的气密性良好。
（2）[2][3]装置调整好后，将探头先后放在同一容器中液体的A、B两点处，B点深度大，U形管两边液柱的高度差大，则A、B两处的压强大小关系为pA小于pB；可以得到，液体内部的压强与深度有关。
（3）[4][5]把探头分别浸入水和酒精两种液体中，深度相同，液体的密度不同，U形管两侧液面的高度差不同，说明液体内部压强与液体的密度有关，丁中U形管液面的高度差大，说明液体的密度大，因为水的密度大于酒精的密度，则图 戊中的液体是酒精。
14．如图所示是“探究液体内部压强的特点”的实验过程；

（1）实验前，要通过调试，保证压强计两边玻璃管中的液面 ______，压强计金属盒上的橡皮膜应选用 ______（选填“薄”或“厚”）一些的较好；
（2）实验中通过观察压强计U形管两端液面的 ______来显示橡皮膜所受压强的大小；
（3）如图甲、乙、丙所示，将压强计的探头放在水中的同一深度处，使橡皮膜朝向不同的方向，观察到U形管内液面高度差 ______（选填“不改变”或“改变”），这说明同种液体同一深度，液体内部向各个方向的压强 ______；
（4）根据 ______两个图的实验现象进行对比，这是“探究液体压强与深度的关系”；
（5）为了“探究液体压强与液体密度的关系”，利用如图戊所示的装置进行实验，当注入水和盐水的深度相同时，若橡皮膜出现图示情况，说明隔板左侧的液体对橡皮膜的压强 ______（选填“大于”、“小于”或“等于”）隔板右侧的液体对橡皮膜的压强，则隔板 ______（选填“左”或“右”）侧的液体是盐水。
答案：相平 薄 高度差 不改变 相等 甲、丁 小于 右
【详解】
（1）[1][2]实验前，要通过调试，保证压强计两边玻璃管中的液面相平；在实验中，U形管
解析：相平 薄 高度差 不改变 相等 甲、丁 小于 右
【详解】
（1）[1][2]实验前，要通过调试，保证压强计两边玻璃管中的液面相平；在实验中，U形管压强计金属盒上的橡皮膜应该选用薄一些的为好，这样在测量时会较灵敏，实验效果明显。
（2）[3]用压强计测量液体内部压强，通过U形管左右液面出现高度差来反映压强的大小，这用到了转换法。
（3）[4][5]如图甲、乙、丙所示，将压强计的探头放在水中的同一深度处，使橡皮膜朝向不同的方向，会观察到U形管内液面高度差不改变，这说明液体内部在同一深度向各个方向的压强相等。
（4）[6]要探究液体压强与深度的关系，需要控制液体的密度相同，改变深度，图甲和丁符合题意。
（5）[7][8]若橡皮膜出现图示情况，即橡皮膜向左凸出，说明隔板左侧的液体对橡皮膜压强小于隔板右侧的液体对橡皮膜压强，因液体深度相同，根据p=ρgh可知，则隔板右侧的液体密度较大，是盐水。
15．在“探究液体内部压强与哪些因素有关”的实验：

（1）小李用图甲、乙、丙所示的器材进行实验。
①图甲所示装置的名称是：___________；
②为了探究液体内部压强与深度的关系，可将带橡皮膜的塑料盒先后放在a、b位置（请填写字母），并观察___________。
③为了探究液体内部压强与密度的关系，可将带橡皮膜的塑料盒先后放在________位置（请填写字母），结论是：___________。
（2）某兴趣小组用如图所示装置进行探究“影响液体内部压强的因素”实验。
已知：①a、b两点压强等于外界大气压（大气压保持不变）；②a点压强等于a点上方液柱压强与左管内气压p1之和；③b点压强等于b点上方液柱压强与右管内气压p2之和；④液体1和液体2密度不同。该小组同学先关闭K2打开K和K1，用抽气机抽气，进行多次实验。再关闭K1打开K和K2，重复上述操作，具体数据记录如表：
液体种类
液体1
液体种类
液体2
实验次数
第一次
第二次
第三次
实验次数
第四次
第五次
第六次
液柱高度（h1/cm）
10
20
30
液柱高度（h2/cm）
10
20
30
左管内气体压强（p1/千帕）
99
97
95
