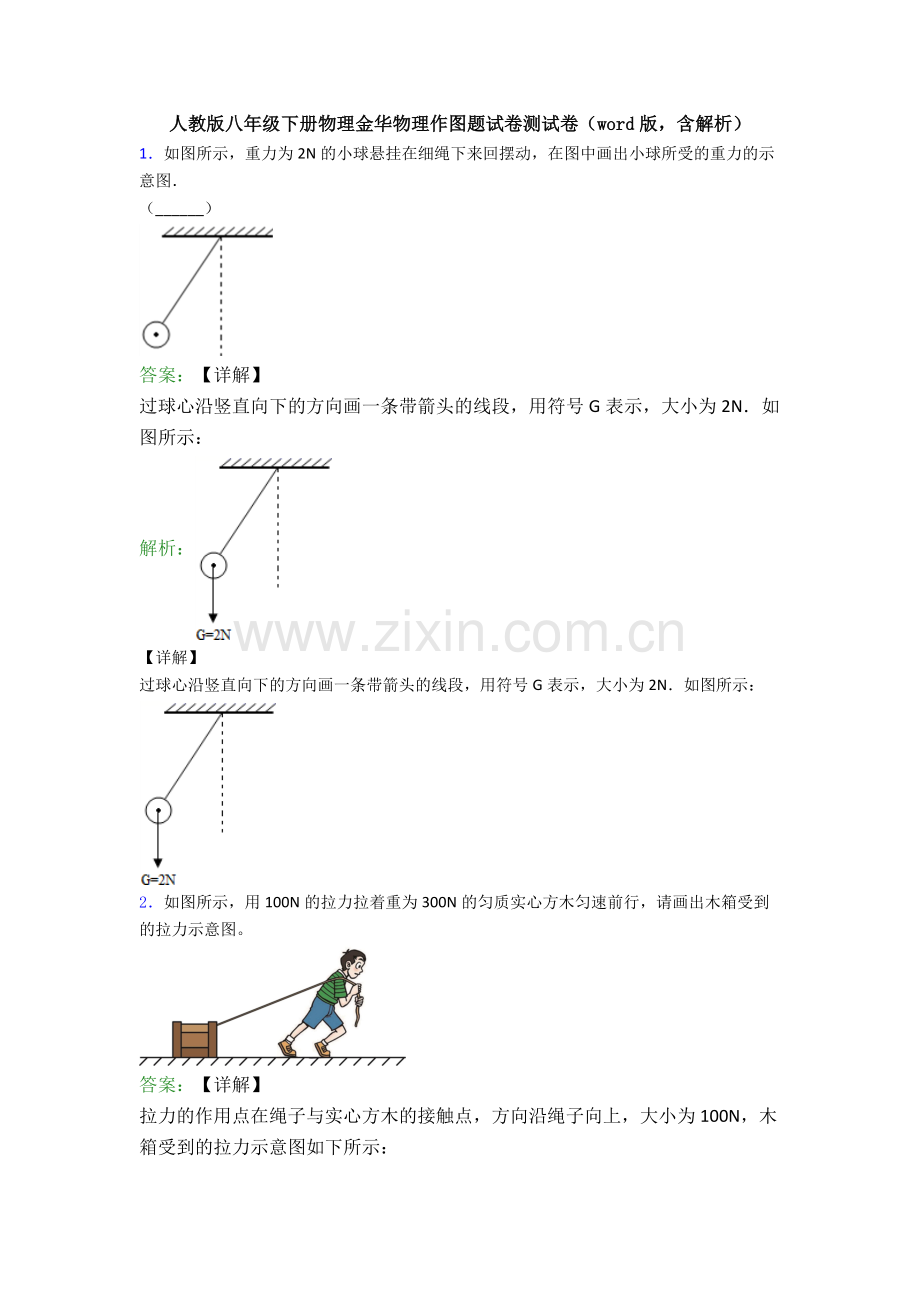

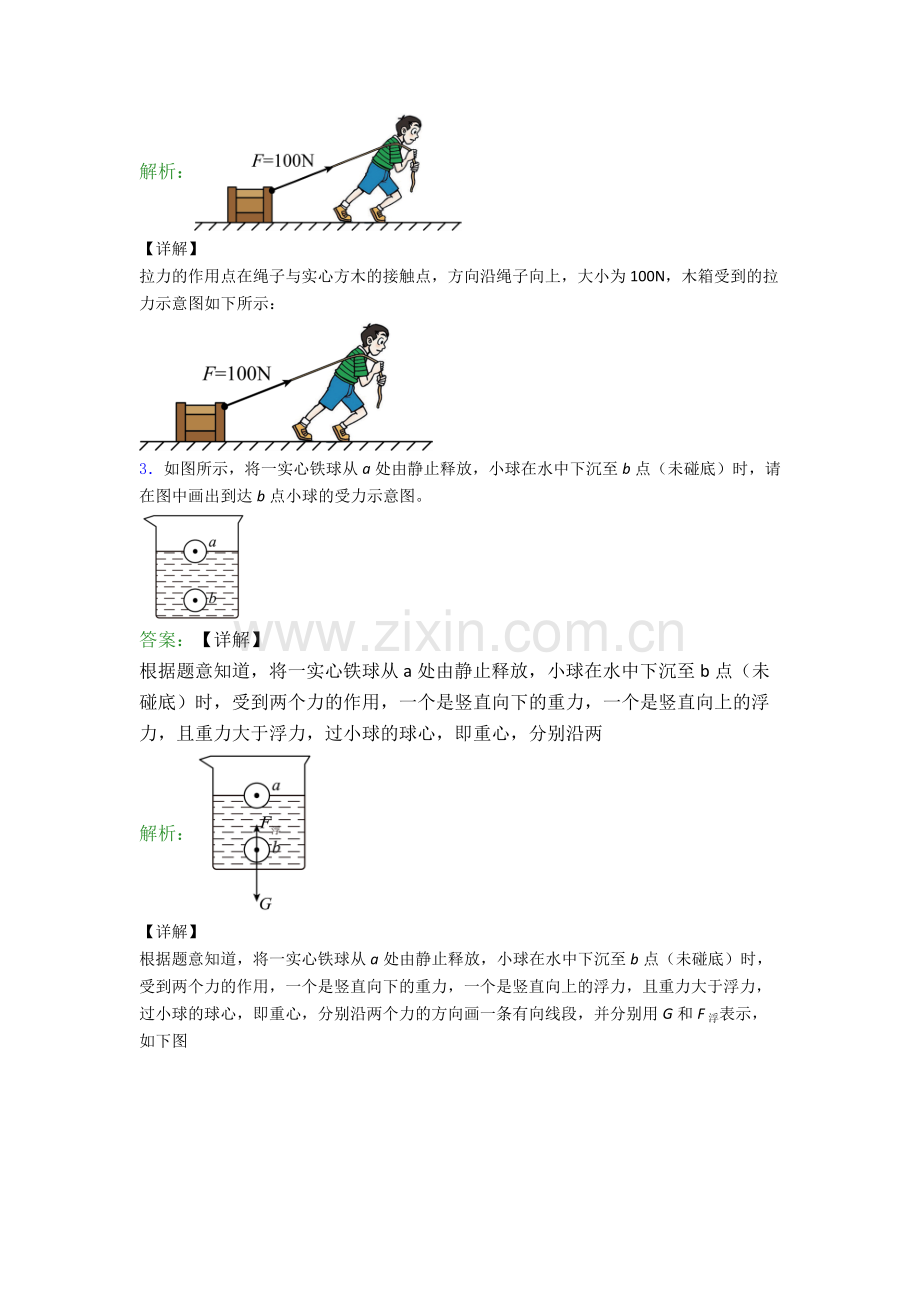

人教版八年级下册物理金华物理作图题试卷测试卷（word版，含解析）1如图所示，重力为2N的小球悬挂在细绳下来回摆动，在图中画出小球所受的重力的示意图（_）答案：【详解】过球心沿竖直向下的方向画一条带箭头的线段，用符号G表示，大小为2N如图所示：解析：【详解】过球心沿竖直向下的方向画一条带箭头的线段，用符号G表示，大小为2N如图所示：2如图所示，用100N的拉力拉着重为300N的匀质实心方木匀速前行，请画出木箱受到的拉力示意图。答案：【详解】拉力的作用点在绳子与实心方木的接触点，方向沿绳子向上，大小为100N，木箱受到的拉力示意图如下所示：解析：【详解】拉力的作用点在绳子与实心方木的接触点，方向沿绳子向上，大小为100N，木箱受到的拉力示意图如下所示：3如图所示，将一实心铁球从a处由静止释放，小球在水中下沉至b点（未碰底）时，请在图中画出到达b点小球的受力示意图。答案：【详解】根据题意知道，将一实心铁球从a处由静止释放，小球在水中下沉至b点（未碰底）时，受到两个力的作用，一个是竖直向下的重力，一个是竖直向上的浮力，且重力大于浮力，过小球的球心，即重心，分别沿两解析：【详解】根据题意知道，将一实心铁球从a处由静止释放，小球在水中下沉至b点（未碰底）时，受到两个力的作用，一个是竖直向下的重力，一个是竖直向上的浮力，且重力大于浮力，过小球的球心，即重心，分别沿两个力的方向画一条有向线段，并分别用G和F 浮表示，如下图4如图所示，质量为5kg的某长方体静止在斜面上，画出该物体受到斜面对它的作用力的示意图。答案：【详解】由于长方体受重力的作用，有沿斜面向下运动的趋势，而长方体静止在斜面上，所以物体受到斜面的摩擦力f，方向平行于斜面向上，作用点在物体的重心；由于长方体受重力的作用，因此会产生对斜面的压力，解析：【详解】由于长方体受重力的作用，有沿斜面向下运动的趋势，而长方体静止在斜面上，所以物体受到斜面的摩擦力f，方向平行于斜面向上，作用点在物体的重心；由于长方体受重力的作用，因此会产生对斜面的压力，长方体则受到斜面的支持力F作用在物体上，方向垂直于斜面向上，作用点在物体的重心，如图5如图所示，一个物体被弹簧测力计吊着，浸没在水中，请画出该物体的受力示意图（图中圆点为重心）。答案：【详解】物体被弹簧测力计吊着浸没在水中，物体受到竖直向下的重力G、竖直向上的拉力F拉和浮力F浮的作用，力的作用点均在物体的重心，如下图所示：解析：【详解】物体被弹簧测力计吊着浸没在水中，物体受到竖直向下的重力G、竖直向上的拉力F拉和浮力F浮的作用，力的作用点均在物体的重心，如下图所示：6如图是是我们经常敲取瓶盖的起子。请在图中画出作用在A点最小的力F及在B点作出阻力F2。答案：【详解】由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图解析：【详解】由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图7如图所示，是用铡刀铡物体的示意图，请作出阻力F2的力臂L2和最小动力F1的示意图。答案：【详解】由图知道，O为支点，从O做阻力F2的力的作用线的垂线，该垂线端为阻力臂L2；动力最小，即动力臂最长，当O与铡刀最右端的连线作为动力臂时，动力臂最大，动力最小，动力的方向是斜向下的；连接支解析：【详解】由图知道，O为支点，从O做阻力F2的力的作用线的垂线，该垂线端为阻力臂L2；动力最小，即动力臂最长，当O与铡刀最右端的连线作为动力臂时，动力臂最大，动力最小，动力的方向是斜向下的；连接支点O与动力的作用点，过动力的作用点作垂线就得到施加的最小动力F1，如下图8如图所示，请画出作用力F的力臂l。答案：【详解】由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：解析：【详解】由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：9如图所示，是起重机将货物吊起的情景。O为支点，F1为动力，F2为阻力。请你画出F1、F2的力臂l1、l2。答案：【详解】已知图中支点为O点，分别从支点作动力和阻力的作用线的垂线，则垂线段的长即为动力臂L1和阻力臂L2，如下图解析：【详解】已知图中支点为O点，分别从支点作动力和阻力的作用线的垂线，则垂线段的长即为动力臂L1和阻力臂L2，如下图10如图所示是液压汽车起重机的示意图。请分别画出作用在吊臂上的动力F1的力臂和杠杆所受的阻力F2。答案：【详解】从支点O作动力F1的作用线的垂线段，即为力臂l1；阻力是重物对吊臂的拉力，方向竖直向下，从阻力作用点向下作阻力F2的示意图，如图所示解析：【详解】从支点O作动力F1的作用线的垂线段，即为力臂l1；阻力是重物对吊臂的拉力，方向竖直向下，从阻力作用点向下作阻力F2的示意图，如图所示11用如图示所示的滑轮组提升重物，若拉力将绳子的自由端移动1m时，重物升高0.5m，请你在图中画出绳子绕法。答案：【详解】若拉力将绳子的自由端移动1m时，重物升高0.5m，绳端移动距离是物体上升高度的2倍，所以滑轮组的动滑轮绕2段绳子，如图所示：解析：【详解】若拉力将绳子的自由端移动1m时，重物升高0.5m，绳端移动距离是物体上升高度的2倍，所以滑轮组的动滑轮绕2段绳子，如图所示：12向下拉绳将重物提升，画出图中滑轮组绕绳方法。答案：【详解】向下拉绳将重物提升，从绳子自由端向上绕起，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上，如图所示解析：【详解】向下拉绳将重物提升，从绳子自由端向上绕起，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上，如图所示13画出人站在地面利用如图滑轮组提升重物的正确绕线。答案：【详解】要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：解析：【详解】要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，绳子接到定滑轮的下端的挂钩，依次绕过动滑轮、定滑轮后，接到人的手上，如下图所示：14如图所示，请画出滑轮组最省力的绕法。答案：【详解】对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自解析：【详解】对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自重及摩擦的情况下，动滑轮和重物由几股绳子承担，拉力就是滑轮组提升物重的几分之一。由此可知绳子股数越多越省力，根据题意滑轮组最省力的绕法是绳子股数最多，即三股绕线的方法。具体图形如下15如图所示，站在地面上的人用最小的力提升物位，请画出绳子的绕法。答案：【详解】由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：解析：【详解】由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：
