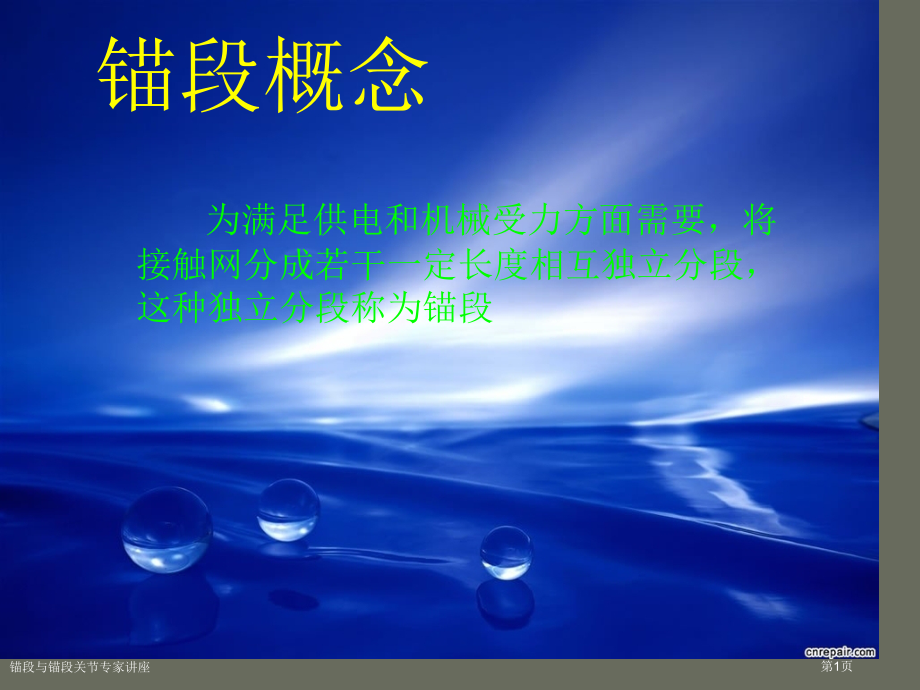

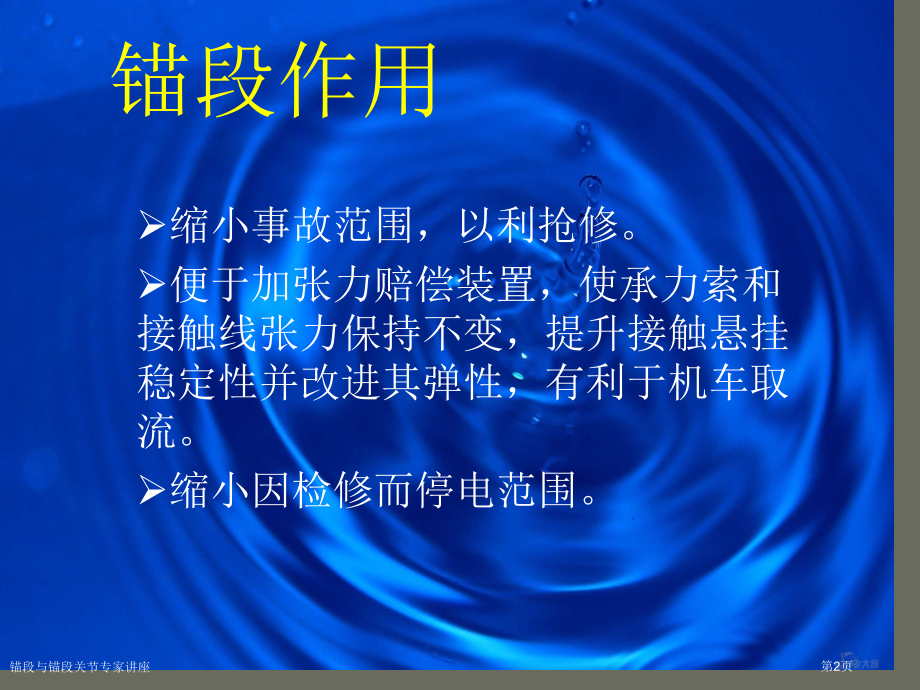

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,锚段概念,为满足供电和机械受力方面需要，将接触网分成若干一定长度相互独立分段，这种独立分段称为锚段,锚段与锚段关节专家讲座,第1页,锚段作用,缩小事故范围，以利抢修。,便于加张力赔偿装置，使承力索和接触线张力保持不变，提升接触悬挂稳定性并改进其弹性，有利于机车取流。,缩小因检修而停电范围。,锚段与锚段关节专家讲座,第2页,锚段关节概念,两个相邻锚段衔接部分称为锚段关节,锚段与锚段关节专家讲座,第3页,锚段关节分类,锚段关节主要分为刚性锚段关节和柔性锚段关节,锚段关节按用途分为绝缘锚段关节和非绝缘锚段关节,柔性锚段关节按照锚段衔接长度分为二跨、三跨、四跨,惯用是三跨非绝缘锚段关节和四跨绝缘锚段关节,锚段与锚段关节专家讲座,第4页,检修标准,锚段关节处两支接触线在关节中间悬挂点处应等高，转换悬挂点处非工作支不得低于工作支，能够比工作支高出,010mm。受电弓在双向经过时应平滑无撞击和拉弧现象。,非绝缘锚段关节两支悬挂拉出值均为100mm，中心线之间距离为200mm，允许误差20mm。,锚段与锚段关节专家讲座,第5页,绝缘锚段关节两支悬挂拉出值均为,150mm,，中心线之间距离为,300mm,，允许误差,20mm,。,锚段与锚段关节专家讲座,第6页,锚段图例,三跨非绝缘锚段关节,锚段与锚段关节专家讲座,第7页,检修标准,三跨非绝缘锚段关节两转换柱间两条接触线在水平面上投影应平行，且间距为,100mm,，两接触线在交叉点应在该跨距中心处且等高，转换柱处，非工作支比工作支抬高,200mm-500mm,，下锚处非工作支比工作支高,500mm,。允许误差,20mm,，两转换柱与锚柱间在距转换柱,10m,应安装电连接。,锚段与锚段关节专家讲座,第8页,锚段图例,四跨绝缘锚段关节,锚段与锚段关节专家讲座,第9页,检修标准,四跨绝缘锚段关节两转换柱间两条接触线在水平面上投影应平行，且间距为,500mm,，两接触线在交叉点应在中心柱处且等高，转换柱处，非工作支比工作支抬高,500mm,，两转换柱与锚柱间在距转换柱,10m,应安装电连接，非工作接触线和下锚支承力索在转换柱靠中心柱处加装一串绝缘子，两个锚段电路连通与断开，由隔离开关控制。,锚段与锚段关节专家讲座,第10页,常见故障,绝缘锚段绝缘距离不够，造成接触悬挂间放电，烧断接触线,非工作支太高不够发生钻弓,电连接导电不良，造成烧断电连接线、接触线。电连接线夹偏斜造成刮弓,曲线处，尤其是小半径曲线处发生钻弓事故,锚段与锚段关节专家讲座,第11页,
