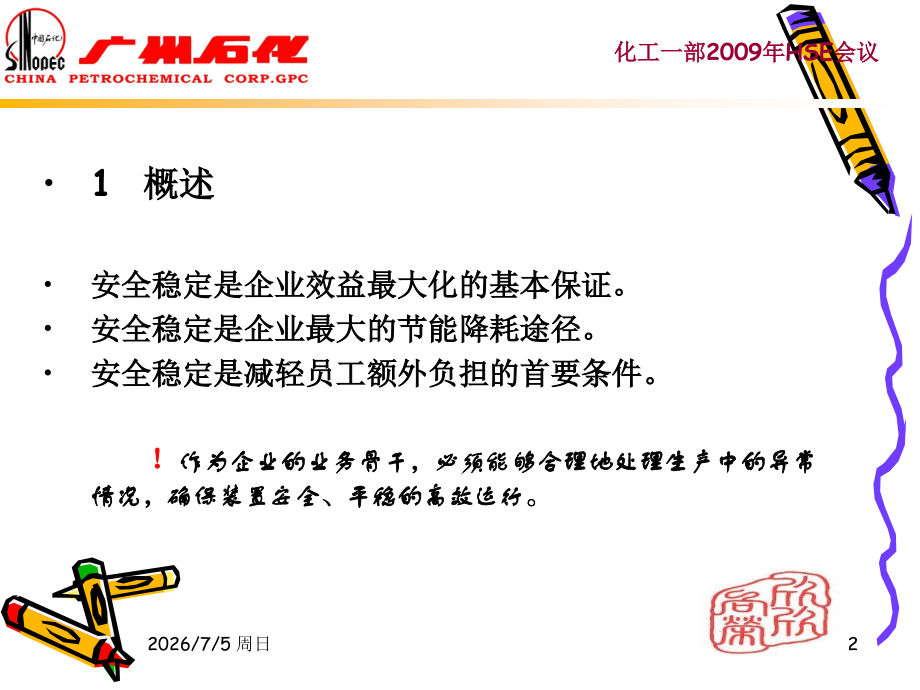

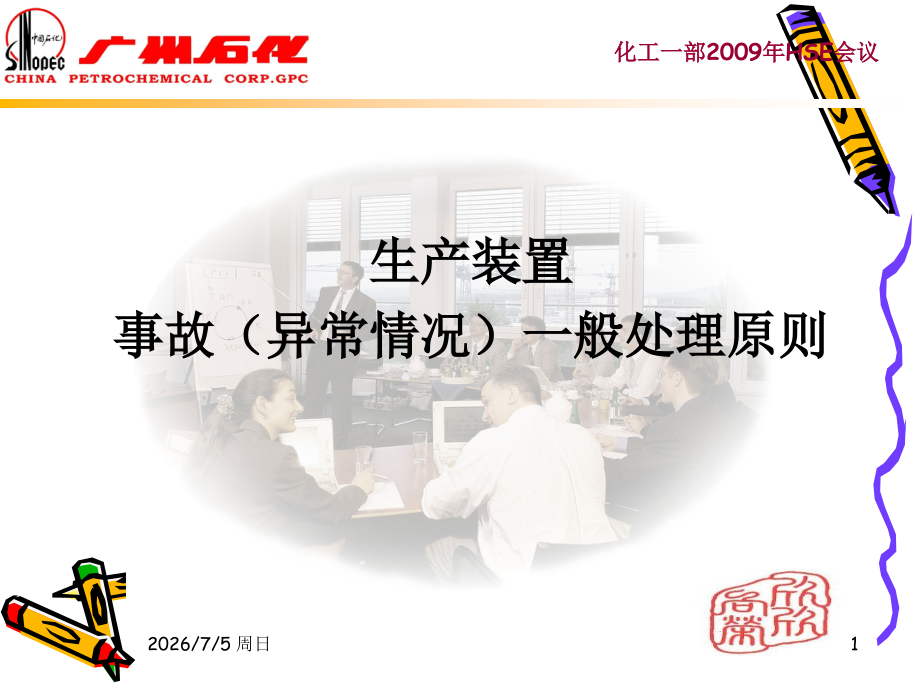

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,化工一部,2009,年,HSE,会议,生产装置,事故（异常情况）一般处理原则,2026/7/5 周日,1,化工一部,2009,年,HSE,会议,1,概述,安全稳定是企业效益最大化的基本保证。,安全稳定是企业最大的节能降耗途径。,安全稳定是减轻员工额外负担的首要条件。,！,作为企业的业务骨干，必须能够合理地处理生产中的异常情况，确保装置安全、平稳的高效运行。,2026/7/5 周日,2,化工一部,2009,年,HSE,会议,1,概述,生产装置异常现象包括工艺的异常波动和外界的异常影响，工艺操作超出了正常的波动范围就可视为异常现象。其中工艺的异常波动主要是工艺操作和机械、电气、仪表等方面的原因所致，如果对异常影响处理不当，将导致各类事故发生。而异常工艺波动如果不能准确找出原因及时处理，也会演化为事故。生产过程中也常常会发生一些泄漏着火的事故，此类异常现象事先没有任何征兆，危害性也较大。所以正确处理异常现象是预防事故发生的最有效、最基本的原则。,2026/7/5 周日,3,2,生产装置发生异常事故分类：,现场发生着火事故,现场泄漏可燃介质但未出现着火爆炸事故,生产过程的异常情况：,化工一部,2009,年,HSE,会议,2026/7/5 周日,4,化工一部,2009,年,HSE,会议,3,处理原则：,3.1,现场着火事故,现场正确判断。,小火组织自救。（,N2,、蒸汽、消防器材等）,大火第一时间报警。,最佳救火方式切断物料。,2026/7/5 周日,5,3.2,现场泄漏但未发生着火事故,判断风向。,防止中毒，杜绝火花。,氮气、蒸汽吹散，在线处理。,切断物料处理。,隔离附近高温、明火设备。,化工一部,2009,年,HSE,会议,2026/7/5 周日,6,3.3,生产中的异常情况处理,3.3.1,紧急连锁事故：,稳定联锁后的状态，维持没有停车的系统。,确认停车的设备是否真正停车。,确认停车原因。,稳步恢复生产，切忌忙乱中开车。,化工一部,2009,年,HSE,会议,2026/7/5 周日,7,3.3.2,系统波动（发生异常）的部位即将引发连锁事故,要争分夺秒。,第一时间到达事故现场。,最简捷的处理方法：“液位高了,CBD,，压力高了放火炬”。,禁忌快速向下游系统输送物料。教训：,12.23,事故。,如果有把握，可以采取避开联锁的措施。如炉子,SD1,开关。,化工一部,2009,年,HSE,会议,2026/7/5 周日,8,3.3.3,系统波动（发生异常）部位没有连锁,容易引起麻痹大意，在处理上容易出现拖拉现象。如果耽误了处理时间，异常现象就有可能导致事故。,12.23,全线停车事故。,虽无第二种情况紧迫，处理过程中应结合第二种情况采用简捷处理法进行快速处理，尽可能做到发现早、判断准、处理及时果断。,要有较高的综合处理能力。“干一、看二、想三”。,处理过程中应有全局观念，切断或排放某种物料应考虑到对其他工序的影响，不能想当然的液位高了就往下游输送，造成下,游出现操作异常引发停车事故。,化工一部,2009,年,HSE,会议,2026/7/5 周日,9,3.3.4,管线、阀门堵塞,化工一部,2009,年,HSE,会议,2026/7/5 周日,10,3.3.5,塔分布器堵塞,化工一部乙烯装置的急冷油塔，是经过改造的,4,段填料塔，在运行近,3,年后，塔上部聚合产生的结垢在槽盘式分布器上累积，造成降液管堵塞，影响塔的汽液分布。,化工一部,2009,年,HSE,会议,2026/7/5 周日,11,3.3.5,塔分布器堵塞,中质油液位不能维持，塔釜急冷油液位有较大波动；汽油颜色变黑、汽油干点严重超标；全塔压降大大超过设计值,。,急冷油塔压降高的原因主要是中质油段槽盘式分布器堵塞严重，压差达,36,kPa,（设计为,0.5,kPa,）。造成这种状况的原因是：槽盘式分布器上层填料中积累的结垢，在系统负荷剧烈波动时发生了脱落，堵塞了液相溢流孔，液体只能在分布器以上积累，增大了气体的流通阻力，造成该部位液泛。,化工一部,2009,年,HSE,会议,2026/7/5 周日,12,3.3.5,塔分布器堵塞,化工一部,2009,年,HSE,会议,中质油段槽盘式分布器结构示意图（单位,mm,）,2026/7/5 周日,13,3.3.5,塔分布器堵塞,按照填料塔的设计要求，中质油段槽盘式分布器适宜的喷淋密度为,220 m3/,（,m2h,），推算最低的中质油循环量不能低于,100,t/h,。由于中质油段槽盘式分布器堵塞严重，液相不能顺畅落下并均匀分布，不得不减少中质油循环量至,100,t/h,左右，造成中质油段液相负荷严重不足。因此，急冷油塔仅能维持,85%,左右的负荷下操作，限制了裂解炉的投料负荷。,化工一部,2009,年,HSE,会议,2026/7/5 周日,14,工艺调整,控制裂解炉合适的水油比。,降低出裂解炉油急冷器的裂解气温度。,尽量加大,QO,循环量，加大塔釜取热，降低油洗塔釜温。,控制合时轻质燃料油采出，尽量不补调质油。,在塔操作允许的情况下，尽量加大中质油循环量，并尽量降低中质油冷却后的温度。,根据情况停止或投用轻质燃料油汽提塔,MS,加热。,适当降低,DS,压力，增加,QO,取热。,适当提高裂解气压缩机一段吸入压力。,用汽液扰动方法对中质油段进行冲洗，同时增加中质油循环过滤网清洗频次，并增大过虑网目数。,监控各段填料层和分布器压差变化情况，并确保数字准确可靠，及时作出调整。,化工一部,2009,年,HSE,会议,2026/7/5 周日,15,3.3.5,塔分布器堵塞,添加阻聚分散剂,（,1,）、塔上带压开孔，增加分布管,（,2,）建立轻质燃料油内循环，缓解上部积液,化工一部,2009,年,HSE,会议,2026/7/5 周日,16,3.3.6,换热器内漏,E1330,为化工一部裂解气压缩机三段出口冷却器，,2008,年,1,月,22,日，发现内漏，该换热器设计单台运行，工艺侧进出口均无阀门；,停车检修损失超过,600,万元，考虑在线带压封堵；,带压开孔排出泄漏气，避免循环水爆炸危险；,核算并联换热器的通过能力；,化工一部,2009,年,HSE,会议,2026/7/5 周日,17,3.3.6,换热器内漏,循环水管道带压开孔排出裂解气,化工一部,2009,年,HSE,会议,2026/7/5 周日,18,带压封堵技术,化工一部,2009,年,HSE,会议,2026/7/5 周日,19,3.3.6,换热器内漏,化工一部,2009,年,HSE,会议,2026/7/5 周日,20,3.3.7,压缩机振动,化工一部裂解气压缩机采用法国,DRESS-RAND,公司技术，型号为：,4M7-5/2M9-7,，机组振动监测点,30,个。,化工一部,2009,年,HSE,会议,2026/7/5 周日,21,3.3.7,压缩机振动,2003,年,10,月裂解气压缩机组低压缸南侧径向轴振动探头,WX/Y1356,出现突发性振动，振动值逐渐增大，有时接近联锁值（轴振动报警值为,48,微米,联锁值为,71,微米）。,化工一部,2009,年,HSE,会议,2026/7/5 周日,22,3.3.6,压缩机振动,工艺参数正常，压缩机吸入管线、缸体倒淋带液超过,200kg/h;,压缩机振动频谱为,0.1,倍频，为外界自激扰动引起,化工一部,2009,年,HSE,会议,2026/7/5 周日,23,3.3.6,压缩机振动,化工一部,2009,年,HSE,会议,增加排液设施,吸入管道带压开孔,2026/7/5 周日,24,工艺系统优化,修改联锁：由二取一改为二取二，联锁值,71,m,改为,125,m,优化原料组成，减少汽油生成量；,急冷系统操作优化，减少进入压缩机汽油量；,加强缸体、吸入管道排液管理；,理论核算,经过流程模拟与计算，吸入罐尺寸应大于直径,3m,，高度大于,4.5m,，而该罐的直径仅,2.4m,，高度,3.56m,，罐容积严重不足,。,化工一部,2009,年,HSE,会议,2026/7/5 周日,25,3.3.7,压缩机振动,实施效果,化工一部,2009,年,HSE,会议,2026/7/5 周日,26,6,结束语,对发生泄漏着火事故及生产异常情况总的处理原则是,尽可能快地排除生产出现的异常隐患，如果出现紧急情,况，要有所侧重，果断地按事故处理预案进行处理，避,免发生重大事故。具体来说应做到早发现,早处理,争,取宝贵时间；同时要遵循“以人为本”的原则，确保人员,的安全，做到安全优先、防止事故扩大优先、保护环境,优先。处理异常情况时应保持镇静、动作不乱，迅速查,明确认泄漏点、泄漏物质、和泄漏情况，及时切断关闭,相联设备、管线的阀、门，并对系统、设备管道进行卸,压、置换等，以、控制泄漏源，力争将灾情降到最小范,围内。,化工一部,2009,年,HSE,会议,2026/7/5 周日,27,谢谢大家！,化工一部,2009,年,HSE,会议,2026/7/5 周日,28,
