- 电功率解题技巧及练习测试题（word）1

一、电功率选择题

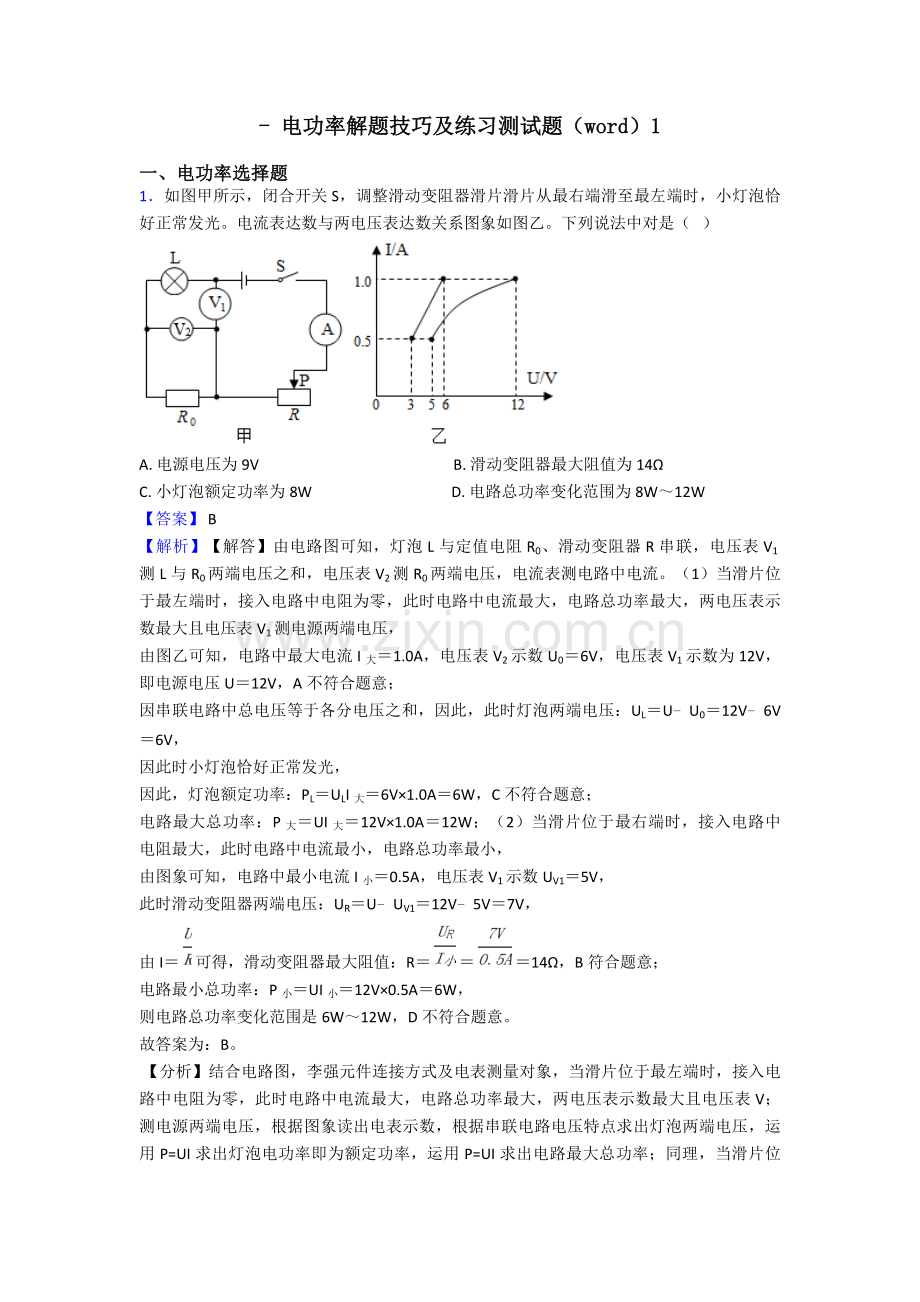

1．如图甲所示，闭合开关S，调整滑动变阻器滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。电流表达数与两电压表达数关系图象如图乙。下列说法中对是（   ）

A. 电源电压为9V                                                     B. 滑动变阻器最大阻值为14Ω
C. 小灯泡额定功率为8W                                     D. 电路总功率变化范围为8W～12W
【答案】 B
【解析】【解答】由电路图可知，灯泡L与定值电阻R0、滑动变阻器R串联，电压表V1测L与R0两端电压之和，电压表V2测R0两端电压，电流表测电路中电流。（1）当滑片位于最左端时，接入电路中电阻为零，此时电路中电流最大，电路总功率最大，两电压表示数最大且电压表V1测电源两端电压，
由图乙可知，电路中最大电流I大＝1.0A，电压表V2示数U0＝6V，电压表V1示数为12V，即电源电压U＝12V，A不符合题意；
因串联电路中总电压等于各分电压之和，因此，此时灯泡两端电压：UL＝U﹣U0＝12V﹣6V＝6V，
因此时小灯泡恰好正常发光，
因此，灯泡额定功率：PL＝ULI大＝6V×1.0A＝6W，C不符合题意；
电路最大总功率：P大＝UI大＝12V×1.0A＝12W；（2）当滑片位于最右端时，接入电路中电阻最大，此时电路中电流最小，电路总功率最小，
由图象可知，电路中最小电流I小＝0.5A，电压表V1示数UV1＝5V，
此时滑动变阻器两端电压：UR＝U﹣UV1＝12V﹣5V＝7V，
由I＝ 可得，滑动变阻器最大阻值：R＝ ＝ ＝14Ω，B符合题意；
电路最小总功率：P小＝UI小＝12V×0.5A＝6W，
则电路总功率变化范围是6W～12W，D不符合题意。
故答案为：B。
【分析】结合电路图，李强元件连接方式及电表测量对象，当滑片位于最左端时，接入电路中电阻为零，此时电路中电流最大，电路总功率最大，两电压表示数最大且电压表V；测电源两端电压，根据图象读出电表示数，根据串联电路电压特点求出灯泡两端电压，运用P=UI求出灯泡电功率即为额定功率，运用P=UI求出电路最大总功率；同理，当滑片位于最右端时，接入电路中电阻最大，此时电路中电流最小，电路总功率最小，根据图象读出V1示数和电路中电流，根据串联电路电压特点求出R两端电压，运用欧姆定律求出变阻器最大阻值，运用P=UI求出电路最小总功率，然后得出电路总功率变化范围.

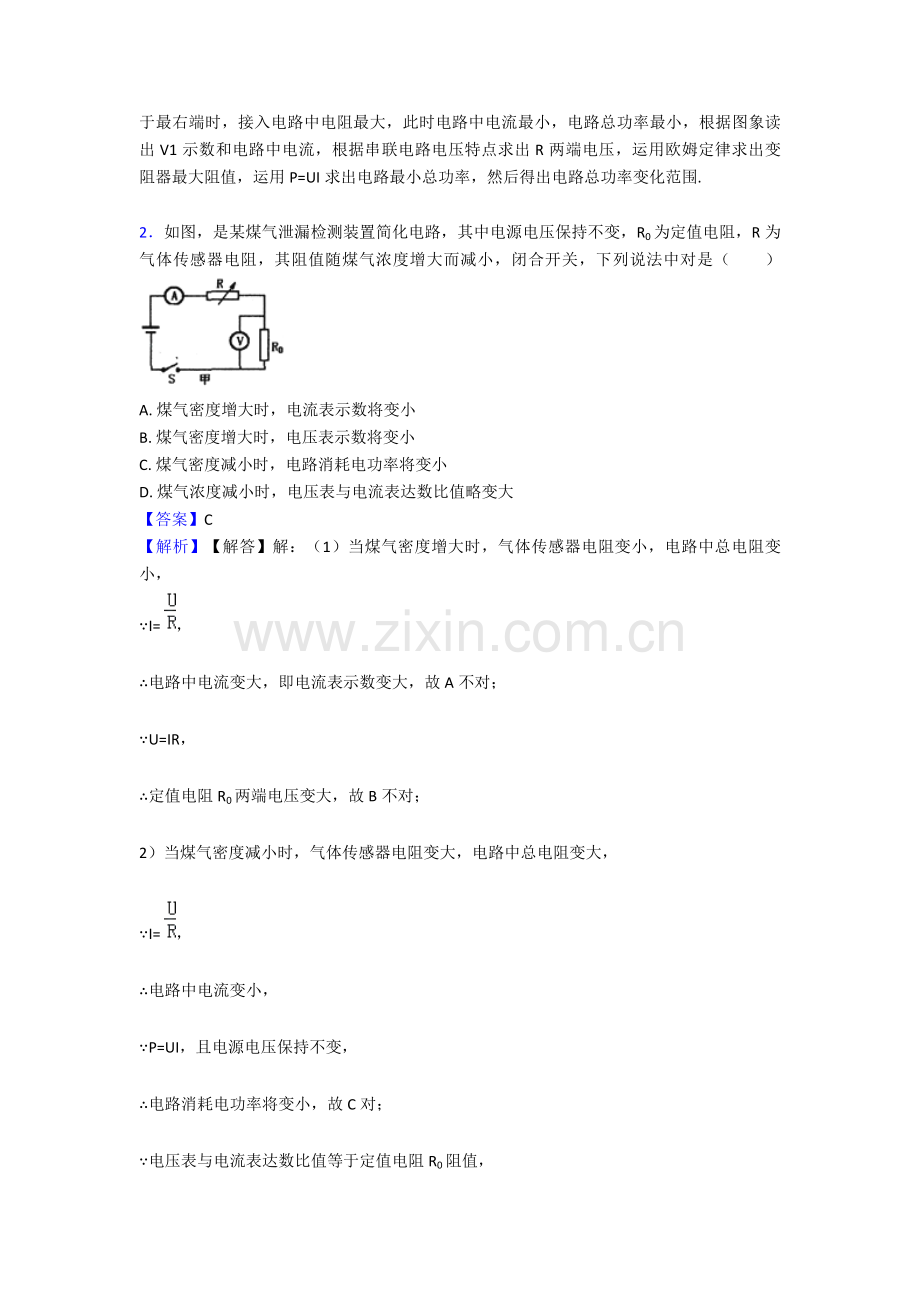

2．如图，是某煤气泄漏检测装置简化电路，其中电源电压保持不变，R0为定值电阻，R为气体传感器电阻，其阻值随煤气浓度增大而减小，闭合开关，下列说法中对是（　　）
A. 煤气密度增大时，电流表示数将变小
B. 煤气密度增大时，电压表示数将变小
C. 煤气密度减小时，电路消耗电功率将变小
D. 煤气浓度减小时，电压表与电流表达数比值略变大
【答案】C
【解析】【解答】解：（1）当煤气密度增大时，气体传感器电阻变小，电路中总电阻变小，
∵I= ，

∴电路中电流变大，即电流表示数变大，故A不对；

∵U=IR，

∴定值电阻R0两端电压变大，故B不对；

2）当煤气密度减小时，气体传感器电阻变大，电路中总电阻变大，

∵I= ，

∴电路中电流变小，

∵P=UI，且电源电压保持不变，

∴电路消耗电功率将变小，故C对；

∵电压表与电流表达数比值等于定值电阻R0阻值，

∴电压表与电流表达数比值不变，故D不对．

故选C．

【分析】根据题意得出煤气密度变化时气体传感器电阻变化，电路中总电阻变化，根据欧姆定律可知电流表达数变化和电压表达数变化，根据P=UI可知电路消耗电功率变化，运用欧姆定律可知电压表与电流表达数比值变化．

3．如图所示，电源电压恒定不变。闭合开关后，滑动变阻器滑片P由b端移到某点c过程中，电压表示数由4V变为3V，电流表示数由0.2A变为0.3A，由此可知（   ）

A. 电源电压为7V
B. R1阻值为20Ω
C. 电路消耗最小功率为1.2W
D. 滑片P在b端时，10秒内R1产生热量为12J
【答案】 C
【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端电压，电流表测电路中电流。（1）由“闭合开关后，滑动变阻器滑片P由B端移到某点C过程中，电压表示数由4V变为3V，电流表示数由0.2A变为0.3A，”可知，R2两端电压为4V，ac两端电压Uac=3V，
当滑动变阻器滑片P在b端时，电流I=0.2A，当滑片P由b端移到某点c时，电流I=0.3A，设电源电压为U，则 ，解得R1=10Ω，U=6V，AB不符合题意；（2）滑动变阻器滑片P在b端时，R1与R2串联，由P=UI可得，电路消耗最小功率P=UI=6V×0.2A=1.2W，C符合题意；（3）滑片P在b端时，根据串联电路电压特点可得，R1两端电压U1=U-U2=6V-4V=2V，10秒内R1产生热量Q=W=U1It=2V×0.2A×10S=4J，D不符合题意。
故答案为：C。
【分析】结合电路图，理清元件连接方式及电表测量对象，根据串联电路电压特点，应用欧姆定律求出R1阻值和电源电压；滑动变阻器滑片P在b端时，此时电路中电阻值最大，运用P=UI可求得最小功率，此时，根据串联电路电压特点可求得R1两端电压，再运用Q=W=UIt可求得R1产生热量.

4．如图所示电路中，电源电压恒为3V，灯泡L电阻为10Ω且保持不变。闭合开关S后，滑片P由b端向a端滑动过程中，下列判断对是（  ）

A. 灯泡L亮度变暗                                                    B. 电压表达数变大，电流表达数变小
C. 电压表与电流表达数比值变小                         D. 灯泡L最大功率为0.9W
【答案】D
【解析】【解答】AB、由图知，灯泡与变阻器串联，电压表测灯泡电压，电流表测电路电流；滑片P由b端向a端滑动过程中，变阻器连入电路电阻变小，根据电阻串联，总电阻变小，由欧姆定律可知，电路中电流变大，即电流表达数变大，B不符合题意；根据 可知，灯泡实际功率变大，灯泡变亮，A不符合题意；
C、由欧姆定律可知，电压表与电流表达数比值等于灯泡电阻（且灯泡电阻不变），则该比值不变，C不符合题意；
D、当变阻器连入电路中电阻为0时，灯泡电压最大（等于电源电压3V），灯泡L最大功率： ，D符合题意。
故答案为：D。
【分析】根据电路是串联电路，当滑动变阻器阻值减小时，电路中电流变大，灯泡功率变大，运用电源电压和灯泡电阻计算灯泡电功率大小.

5．有两只灯泡L1、L2 ， 分别标有“220V（100W”和“220V（40W”字样。若不考虑温度对灯丝电阻影响，下列说法中对是（   ）
A. 两灯正常发光时，L1电阻较大
B. 两灯并联接入220V电路，L1、L2消耗功率之比是2:5
C. 两灯串联接入220V电路，L1消耗功率不不小于25W
D. 两灯串联接入220V电路，两灯泡消耗总功率不小于40W不不小于100W
【答案】 C
【解析】【解答】解：（1）由P=UI= 可得，两灯泡正常发光时电阻分别为：
则R1<R2，即L1电阻较小，A不符合题意；（2）两灯并联接入220V电路，它们两端电压等于220V，均能正常发光，则L1、L2消耗功率之比P1：P2=100W：40W=5：2，B不符合题意；（3）两灯串联接入220V电路时，因串联电路中总电阻等于各分电阻之和，
因此，电路中电流 ，
消耗功率 ，C符合题意；
两灯泡消耗总功率 ，D不符合题意。
故答案为：C。
【分析】根据P=UI=求出两灯泡正常发光时电阻，然后比较两灯泡电阻关系；两灯并联接入220V电路时，实际功率和额定功率相等，据此得出L1、L2消耗功率之比；两灯串联接入220V电路时，根据电阻串联和欧姆定律求出电路中电流，根据P=UI=I2R求出L1消耗功率，根据P=UI求出两灯泡消耗总功率.

6．如图所示，下列测量记录对是（　　）

A. 物体长度是3.15cm                                         B. 体温计示数是36.7℃
C. 弹簧测力计示数是1N                                         D. 电能表示数是kW•h
【答案】 B
【解析】【解答】A、刻度尺分度值是1mm，末端刻度值为3.15cm，物体长度为3.15cm﹣2.00cm=1.15cm．故A错误；

B、体温计量程为35℃～42℃，一种大格表达1℃，里面有10个小格，因此它分度值为0.1℃．因此它读数=36℃+0.7℃=36.7℃．故B对；
C、弹簧测力计分度值是0.2N，因此弹簧测力计示数是0.2N×4=0.8N．故C错误；
D、电能表读数为201.5kW•h．故D错误．
故选B．
【分析】①使要弄清晰刻度尺量程和分度值再去读数．起始端与否从零开始，起始端没从0开始，把2.00cm处当作“0”刻度，读出末端刻度值，减去2.00cm即为物体长度，注意刻度尺要估读到分度值下一位．
②要弄清晰体温计量程和分度值再去读数．
③要弄清晰弹簧测力计量程和分度值再去读数．
④电能表读数要注意，最终一位为小数位．

7．如图所示电路，当开关闭合后，灯L1比L2亮．如下说法对是（　　）

A. 通过L1电流不小于通过L2电流                         B. L1两端电压不小于L2两端电压
C. L1电阻不不小于L2电阻                                       D. L1电功率等于L2电功率
【答案】B
【解析】【解答】解：（1）灯L1、L2串联在同一电路里，因串联电路中电流到处相等，因此通过它们电流都是相等，故A错误；
（2）灯亮度取决于灯实际功率，灯L1比L2亮，则L1实际电功率不小于L2实际电功率，
由P=I2R可知，L1电阻不小于L2电阻，由I=可知，L1两端电压不小于L2两端电压．故CD错误；B对．
故选B．
【分析】（1）串联电路中，电流到处相等；
（2）灯亮度取决于灯实际功率，根据欧姆定律可判出电阻关系．

8．下列表述对是（   ）
A. 电视机正常工作电流约为1.57A
B. 电水壶电阻为4840Ω
C. 同种电荷互相排斥
D. 磁极间在不接触时无法发生互相作用
【答案】 C
【解析】【解答】A.电视机正常工作电流： ， 故A错误；
B.电水壶电阻为： ， 故B错误；
C.两个带有正电荷小球之间距离明显增大，阐明同种电荷互相排斥，故C对；
D.磁极间在不接触时可以发生互相作用，故D错误。
故选C。
【分析】（1）已知额定功率和额定电压根据计算正常工作电流；
（2）已知额定功率和额定电压根据计算电阻；
（3）同种电荷互相排斥，异种电荷互相吸引；
（4）磁体之间磁力不需要互相接触就能发生力作用。

9．图示电路中，电源为恒流源，能一直提供大小恒定电流，R0为定值电阻，移动滑动变阻器R滑片，则下列表达电压表达数U、电路总功率P随电流表达数I变化关系图线中，也许对是（　　）

​
A. ​           B. ​           C. ​           D. ​
【答案】 C
【解析】【解答】解：由图R0与R并联，电压表测电源电压，电流表测R支路电流．

若电源提供电流恒定为I总 ，
AB、根据并联电路特点可知：
U=U0=I0R0=（I总﹣I）R0=﹣IR0+I总R0 ，
其中I总、R0为定值，由U=﹣R0I+I总R0 ， 可知U与I图象为一次函数，且﹣R0＜0，故AB错误；
CD、由电功率计算公式：
电路消耗总功率：P=UI总=（I总﹣I）R0×I总=﹣I总R0I+I总2R0 ，
其中I总、R0为定值，由P=﹣I总R0I+I总2R0 ， 可知P与I图象为一次函数，﹣I总R0＜0，且I不能为0，P不会为0，故C对，D错误．
故选C．
【分析】由图R0与R并联，电压表测电源电压，电流表测R支路电流．
电源提供电流一定，根据并联电路特点分别表达出U与I和P与I体现式，分析判断即可

10．即将辞别母校你，认为校园生活中物理量最符合实际是（   ）
A. 运动会比赛中100m冠军成绩约为8s                B. 教室电脑功率约为1200W
C. 教室门高约为200cm                                          D. 上课时教室内温度一般在45°C左右
【答案】C
【解析】【解答】解：A、男子百米世界纪录略不不小于10s，学校运动会比赛中100m冠军成绩约为12s，故A不符合实际；
B、教室电脑功率约为200W，故B不符合实际；
C、中学生身高在160cm左右，教室门高于中学生身高，约为2m=200cm，故C符合实际；
D、夏天，室外温度也许超过35℃，教室内温度要低于35℃，不也许达到45℃．故D不符合实际．
故选C．
【分析】不一样物理量估算，有需要凭借生活经验，有需要简单计算，有要进行单位换算，最终判断最符合实际是哪一种．

11．某房间本来只接有一只标有“PZ220﹣40”灯泡，小明又用一只完全相似灯泡，将它俩串联在一起，在电源电压不变状况下，房间内总亮度将（  ）
A. 变亮                                  B. 变暗                                  C. 不变                                  D. 无法确定
【答案】 B
【解析】【解答】解：因串联电路中总电阻等于各分电阻之和，
因此，两灯泡串联时总电阻不小于其中一种灯泡电阻，
在电源电压不变状况下，由P＝UI＝ 可知，电路总功率变小，房间内总亮度变暗。
故答案为：B。
【分析】结合P＝UI＝ 可知电功率变化状况，深入可知灯泡亮度变化状况.

12．如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动过程中（不考虑灯丝电阻受温度影响），下列说法对是（   ）
A. 电流表达数逐渐变小                                           B. 电压表达数逐渐变大
C. 滑动变阻器两端电压逐渐变大                         D. 小灯泡亮度逐渐变暗
【答案】B
【解析】【解答】解： 由电路图可知，灯泡L与变阻器R串联，电压表测L两端电压，电流表测电路中电流．
滑动变阻器滑片P向左移动过程中，接入电路中电阻变小，电路中总电阻变小，
由I= 可知，电路中电流变大，即电流表示数逐渐变大，故A错误；
由U=IR可知，灯泡L两端电压变大，即电压表示数逐渐变大，故B对；
因灯泡亮暗取决于实际功率大小，
因此，由P=UI可知，灯泡实际功率变大，小灯泡亮度逐渐变亮，故D错误；
因串联电路中总电压等于各分电压之和，
因此，滑动变阻器两端电压逐渐变小，故C错误．
故选B．
【分析】由电路图可知，灯泡L与变阻器R串联，电压表测L两端电压，电流表测电路中电流．根据滑片移动可知接入电路中电阻变化，根据欧姆定律可知电路中电流变化和灯泡两端电压变化，根据P=UI可知灯泡实际功率变化，深入判断亮暗变化，根据串联电路电压特点可知变阻器两端电压变化．

13．如图为探究“焦耳定律”试验装置。两个透明容器中密封着等量空气，U型管中液面高度变化反应密闭空气温度变化。将容器中电阻丝R1、R2串联在电路中，且R1＜R2 ． 下列说法对是（   ）

A. 该试验装置用于探究“电压和通电时间一定期，电热与电阻关系”
B. 闭合开关后，通过 电流不小于 电流
C. 闭合开关后，甲管中液面上升比乙慢
D. 闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动
【答案】 C
【解析】【解答】解：A、图中两电阻串联，通过电流和通电时间相等，而电阻不一样，故可研究电流产生热量与电阻关系，AB不符合题意；
C、根据Q=I2Rt，因R1＜R2 ． 故右边容器中电阻丝产生热量多，由转换法，甲管中液面上升比乙慢，C符合题意；
D、闭合开关后，要使电流增大，由欧姆定律，要减小电路电阻，故应将滑动变阻器滑片P向右移动，D不符合题意。
故答案为：C
【分析】电阻丝产生热量不易直接观测，可给等质量气体加热，气体吸热越多，气体膨胀程度越大，U形管内液面高度差越大，采用了转换法；由焦耳定律Q=I2Rt可知，电流通过导体产生热量与通过电流、导体电阻和通电时间有关，研究与其中一种原因关系时，要控制此外两个原因不变，结合串联电路电流规律分析.

14．甲用电器标有“220V  20W”，乙用电器标有“220V  60W”，它们都在额定电压下工作，则下列判断中对是（   ）
A. 甲用电器做功一定多                                           B. 做相似功，甲用电器用时间一定少
C. 乙用电器做功一定多                                           D. 相似时间内，乙用电器做功一定多
【答案】 D
【解析】【解答】解：额定电压下，甲用电器电功率为20W，乙用电器功率为60W。
AC、由W＝Pt可知，电流做功多少与通电时间有关，AC不对；
B、根据t＝ 可知，完毕相似功，乙用电器所用时间一定少，B不对；
D．根据W＝Pt可知，相似时间内，乙用电器完毕功一定多，D符合题意。
故答案为：D。
【分析】（1）电功率是表达电流做功快慢物理量；（2）额定电压下用电器功率和额定功率相等，根据W＝Pt比较电功和时间之间关系。

15．下列各选项中，完全对是（   ）
A.
常见做法
目
高山上用高压锅做饭
升高沸点
家用电器金属外壳接地
避免人体触电
拉开弓把箭射出
运用弹性势能

B.
家用电器
物理原理
电饭锅
电流热效应
电风扇
磁场对电流作用
电吹风
电磁感应

C.
平常现象
物理知识
冬天玻璃窗户上“冰花”
凝固
锯木头时锯条会发热
热传递
汽车急刹车时人向前倾倒
惯性

D.
能量转化
应用实例
化学能转化为电能
蓄电池
电能转化为机械能
电动机
太阳能转化为内能
内燃机

【答案】 A
【解析】【解答】A、选项中高山上用高压锅做饭，是由于高山海拔较高，水沸点很低，因此必须用高压锅增大气压，提高水沸点。因此该说法对。
家用电器金属外壳接地是当火线破损等多种原因导致火线与金属外壳有接触时候，能及时把电流引向大地，从而防止人触电。因此该说法对。
拉开弓把箭射出是运用弓弹性势能转化为箭动能。因此该说法对。
综上，A符合题意。
B、选项中电吹风能吹风，是由于电吹风里面有个电动机，其原理是磁场对电流作用；电吹风吹出来风是热，这是运用电流热效应。整个电吹风没有运用到电磁感应。B不符合题意。
C、选项中冬天玻璃窗户上“冰花”，“冰花”是由空气中水蒸气遇到冷玻璃出现凝华现象；
锯木头时锯条会发热，这是通过做功使锯条内能增长，而不是热传递。C不符合题意。
D、中给蓄电池充电时候是把电能转化为化学能；而蓄电池作为电源给用电器提供电能时它是把化学能转化为电能。题目指代不明。
内燃机是把内能转化为机械能，而不是把太阳能转化为内能。D不符合题意。
故答案为：A。
【分析】此题波及到知识点较多，逐项分析即可，难度不大.

16．如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相似，电源电压不不小于灯泡额定电压，且保持不变，开关S由闭合到断开，电路中（   ）

A. L1变亮，电压表达数变小
B. L1变暗，电流表达数变大
C. L2亮起来，电压表达数变大
D. L2亮起来，电流表达数变小
【答案】 D
【解析】【解答】解：开关S闭合时，电路为灯泡L1简单电路，电压表测电源电压，电流表测电路中电流；当开关S断开时，灯泡L1和L2串联，灯泡L2亮起来，电压表测灯泡L1两端电压，电流表测电路中电流；因串联电路中总电阻等于各分电阻之和，因此，电路中总电阻变大，由I= 可知，电路中电流变小，即电流表示数变小，D符合题意；由U=IR可知，灯泡L1两端电压变小，即电压表示数变小，C不符合题意；因P=UI，且灯泡亮暗取决于实际功率大小，因此，灯泡L1实际功率变小，灯泡L1变暗，A、B不符合题意。
故答案为：D。
【分析】结合电路图，理清开关处在不一样状态时元件连接方式及电表测量对象，首先判断出电路中电阻变化，根据欧姆定律I= 判断出电路中电流变化和灯泡L1两端电压变化，即电压表示数变化，根据P=UI可知灯泡实际功率变化，深入根据灯泡亮暗取决于实际功率大小可知亮暗变化.

17．如图所示电路，电源电压为12V且保持不变。闭合开关S ， 当滑片P置于变阻器中点时，电压表示数为4V；当滑片P置于变阻器b端时，电压表示数变化了2V ， 在10s内定值电阻 产生热量为 则下列成果对是

A. 电路中最小电流为                                   B. 滑片P在中点时，9s内滑动变阻器R消耗电能为60J
C. R先后两次消耗电功率之比为                    D.  先后两次消耗电功率之比为
【答案】C
【解析】【解答】由电路图懂得，定值电阻与滑动变阻器串联电压表测量滑动变阻器电压；由串联电路起分压作用懂得，滑片从中点到b端时，电压表达数增大了2V，即滑片P置于变阻器b端时，电压表达数是4V+2V=6V；由Q=U2/Rt懂得，定值电阻阻值是：R1 =U12/Q1t=（12V−6V）2/60J×10s=6Ω；当滑片在b点时，滑动变阻器接入电路阻值最大，则电路中电流最小，此时I最小=U1/R1=12V−6V/6Ω=1A，A不符合题意；当滑片在中点时，电路中电流是：I=U′1/R1=12V−4V/6Ω=4/3A，因此，9s内滑动变阻器R消耗电能是：W=UIt=4V×4/3A×9s=48J，B不符合题意；由以上分析结合P=UI懂得，R先后两次消耗电功率之比是： ，C符合题意；同理懂得，R1 先后两次消耗电功率之比是： ，D不符合题意，
故答案为：C。
【分析】结合电路图，理清电路连接方式及电表测量对象，根据串联电路分压规律可知滑片从中点到b端时，电压表达数将增大，因此电压表达数增大了2V，再运用串联电路特点、欧姆定律以及电功、功率计算公式进行计算即可.

18．如图甲所示,电源电压保持不变,小灯泡上标有“4V"字样,电流表量程为0~0．6A图乙是小灯泡电流随其电压变化图象。滑动变阻器R1最大阻值为20Ω,定值电阻R2阻值为10Ω．当闭合S和S2,断开S1,滑片移到中点时,小灯泡L恰好正常发光，则下列说法对是（   ）

A. 电源电压为5V
B. 闭合S和S2,断开S1,滑片移到中点时,用一种“4V0．5W灯泡L’替代L,则将正常发光
C. 闭合S和S2,断开S1,当小灯泡功率为0．8W时,滑动变阻器阻值是17．5Ω
D. 闭合S和S1,断开S2,为保证电路安全,电阻R2最大功率为8．1W
【答案】 C
【解析】【解答】A.根据乙图可知，小灯泡额定电压为4V时电流为0.5A，那么电源电压为：U总=UL+U变=4V+0.5A××20Ω=9V，故A错误；
B.“4V  0.5W”灯泡电阻为：；本来灯泡电阻；当闭合S和S2 ， 断开S1 ， 滑片移到中点时，变阻器阻值不变，而灯泡电阻变大，那么它两端电压肯定不小于4V，因此它不能正常发光，故B错误；
C.当闭合S和S2 ， 断开S1 ， 根据乙图可知，当灯泡功率为0.8W时，灯泡电压为2V，电流为0.4A；那么变阻器电压为：U变=U总-UL=9V-2V=7V，变阻器电阻为： ， 故C对；
D.闭合S和S1,断开S2 ， 变阻器和R2串联，当变阻器阻值为0时，电流为： ， 而电流表量程是0.6A，因此通过电阻R2最大电流为0.6A；它最大电功率为：P2=I22R2=（0.6A）2×10Ω=3.6W，故D错误。
故选C。
【分析】（1）根据乙图得到灯泡正常发光时电压和；当闭合S和S2 ， 断开S1 ， 滑片移到中点时，变阻器与灯泡串联，根据公式U总=UL+U变计算电源电压；
（2）在串联电路中，电压分派与电阻成正比，判断替代灯泡后电压与否为4V即可；
（3）根据乙图判断灯泡功率为0.8W时灯泡电压和电流，然后根据欧姆定律计算变阻器阻值；
（4）闭合S和S1,断开S2 ， 变阻器和R2串联，计算变阻器阻值为0时电流与电流表量程比较，从而确定电阻R2最大电流，最终根据公式P=I2R计算即可。

19．新型PTC发热材料可以自动调整电路电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化图像如图乙所示。闭合开关S，当温度从20°C升高到120°C过程中（    ）

A. 电流表达数先变小后变大                                    B. 电压表达数先变大后变小
C. 电压表与电流表达数比值先变小后变大           D. 保护电阻消耗功率先变小后变大
【答案】 C
【解析】【解答】A．甲中，两电阻串联，电压表测R1电压，电流表测电路电流，由图乙知，当温度从20℃升高到100℃过程中电阻R1变小，从100℃升高120℃过程中电阻R1变大，则根据串联电阻规律，总电阻先变小后变大，由欧姆定律可知，电路中电流先变大后变小，即电流表达数先变大后变小，A不符合题意；B．电路中电流先变大后变小，根据U=IR可知，定值电阻R0电压先变大后变小，由串联电路电压规律可知，R1电压先变小后变大，即电压表达数先变小后变大，B不符合题意；C．根据欧姆定律可知，电压表与电流表比值等于PTC电阻R1阻值，因此电压表与电流表比值先变小后变大，C符合题意；D．因电路中电流先变大后变小，根据P=I2R0可知，R0消耗功率先变大后变小，D不符合题意。
故答案为：C
【分析】结合电路图，理清元件连接方式及电表测量对象，由图乙知，温度升高时电阻R1先变小后变大，根据串联电阻规律和欧姆定律分析电流表达数变化；根据U=IR确定定值电阻电压变化，由串联电路电压规律得出电压表达数变化；同理，根据欧姆定律，电压表与电流表比值即热敏电阻大小，再根据P=I2R分析R0消耗功率变化状况.

20．根据交通部门记录，我国每年交通事故中诸多都是酒驾所导致，因此目前交警加大了对酒驾打击力度。图甲是酒精浓度测试仪原理图，R为酒精气体传感器，其阻值随酒精气体浓度变化曲线如图乙，R0为定值电阻，电源电压不变，当被检测者酒精浓度增长时（    ）

A. 电流表示数减小           B. 电压表示数增大           C. 电路总电阻增长           D. 电路总功率减小
【答案】B
【解析】【解答】C、由电路图可知，定值电阻R0与酒精气体传感器电阻R串联，电压表测R0两端电压，电流表测电路中电流。由图乙可知，酒精浓度增长时，R阻值减小，因串联电路中总电阻等于各分电阻之和，因此，电路中总电阻减小，C不符合题意；
A、电压不变，电阻减小，根据 可知，电路中电流增大，即电流表示数增大，A不符合题意；
B、定值电阻阻值不变，电流增大时，由 可知，R0两端电压增大，即电压表示数增大，B符合题意；
D、由 可知，电路总功率增大，D不符合题意。
故答案为：B。
【分析】定值电阻R0与酒精气体传感器电阻R串联，电压表测R0两端电压，电流表测电路中电流，根据图乙可知被检测者酒精浓度增长时R阻值变化，根据电阻串联可知电路中总电阻变化，根据欧姆定律可知电路中电流变化和R0两端电压变化，运用P=UI可知电路总功率变化.

21．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右移动时，电路中保持不变是（    ）

A. 用电器消耗总功率
B. 电压表V示数与电流表A示数比值
C. 电流表A示数与电流表A1示数差值
D. 电压表V示数与电流表A1示数乘积
【答案】D
【解析】【解答】由电路图懂得，R1与R2并联，电流表A1测R1电流，电流表A测并联电路总电流，电压表测电源电压，因此无论滑片怎样移动，电压表示数不变；当滑动变阻器滑片P向右移动时，变阻器连入电路中电阻变大，由P=U2/R懂得，用电器消耗总功率变小，A不符合题意；由图懂得，电压表V示数与电流表A示数比值等于电路总电阻，由于滑动变阻器滑片P向右移动而使总电阻变大，因此该比值变大，B不符合题意；由于并联电路中各支路互不影响，因此当滑动变阻器滑片P向右移动时，通过R1 电流不变，即电流表A1 示数不变，但变阻器由于连入电路中电阻变大，而使通过变阻器电流变小，由于电流表A示数与电流表A1 示数差值等于通过变阻器电流，因此，该差值会变小，C不符合题意；又由于电压表达数不变、电流表A1 示数不变，因此电压表V示数与电流表A1 示数乘积不变，D符合题意，
故答案为：D。
【分析】结合电路图判断电阻连接方式及电表测量对象，通过滑动变阻器滑片P向右移动时变阻器连入电路中电阻变化，结合欧姆定律、并联电路规律、电功率公式进行分析即可.

22．如图所示是研究电流通过导体产生热量与哪些原因有关试验，下列分析对是（   ）
A. 甲试验通电一段时间后，左侧容器内空气吸取热量更多
B. 乙试验通电一段时间后，左侧 U 形管中液面高度差比右侧大
C. 乙试验是为了研究电流产生热量与电阻关系
D. 乙试验右边密闭容器与左边密闭容器中电阻丝产生热量之比为 4：1
【答案】 B
【解析】【解答】解：A、甲试验两电阻丝串联，则通过电阻丝电流和通电时间相似，右侧电阻阻值大，由焦耳定律Q＝I2Rt可知，右侧电阻产生热量多；则右侧容器内空气吸取热量多。A不符合题意；
B、乙试验，右侧电阻丝与另一电阻丝并联，故左右空气盒中电阻丝电阻和通电时间相似，由焦耳定律Q＝I2Rt可知，左侧电阻产生热量多；则左侧容器内空气吸取热量多，气体压强大，即左侧U形管中液面高度差比右侧大。B符合题意；
C、乙试验，右侧电阻丝与另一电阻丝并联，故左右空气盒中电阻丝电阻和通电时间相似，但通过电阻电流不一样，因此研究电流产生热量与电流关系。C不符合题意；
D、装置乙中一种5Ω电阻与两个5Ω电阻并联后再串联，根据串联电路电流特点可知，右端两个电阻总电流和左端电阻电流相等，即I右＝I左 ， 两个5Ω电阻并联，根据并联电路电流特点知I右＝I1+I2 ， 两电阻阻值相等，则支路中电流相等，I1＝I2 ， 因此右边容器中通过电阻电流是左侧通过电流二分之一，由Q＝I2Rt可知，左边容器中电阻产生热量是右侧容器电阻丝产生热量4倍，D不符合题意。
故答案为：B
【分析】探究热量与电流及电阻关系，规定能对分析电路，掌握串并联电路特点，并灵活应用焦耳定律根据控制变量法（两电阻中电流相等，两电阻丝阻值不一样，根据温度计示数变化判断吸取热量多少，可探究电流产生热量与电阻大小关系；通过电阻电流不一样，比较相似通电时间内两支温度计示数变化状况，可探究电流产生热量与电流与否有关）及转换法（探究影响电热原因时，通过液体吸热多少反应电阻丝产生热量）分析解答.

23．如图所示，下列电器设备工作时，重要运用电流热效应进行工作是（  ）

A. 电视机                                  B. 洗衣机
C. 电风扇                                           D. 电热水壶
【答案】D
【解析】【解答】A、电视机重要把电能转化为光能和声能，不是根据电流热效应工作；A不符合题意．
B、洗衣机工作时，将电能转化成机械能，是运用电流磁效应工作；B不符合题意．
C、电风扇工作时，将电能转化成机械能，是运用电流磁效应工作；C不符合题意．
D、电热水壶工作时，将电能转化成内能，是根据电流热效应工作；D符合题意．
故答案为：D．
【分析】电流流过导体时导体发热，这种现象是电流热效应；根据各用电器工作时能量转化识别判断即可.

24．将标有“8 V  8 W"灯泡L1和“8 V  16 W"灯泡L2接串连在12 V电路中，闭合开关，不考虑温度对灯丝电阻影响，下列说法中对是（  ）

A. 灯泡L1、L2都能正常发光     B. 灯泡L1比灯泡L2亮     C. 灯泡L2比灯泡L1亮     D. 灯泡L1、L2同样亮
【答案】 B
【解析】【解答】根据规格计算电阻和电流分别为 ， ， ， ；若串联，L1可以正常发光，此时电流为1A，L1功率为8W，L2功率为 ， 则L1比L2更亮，B符合题意。
故答案为：B.
【分析】根据灯泡规格计算电流和电阻，运用串联电路电流相等分析电流大小，结合电流和电阻计算实际电功率，再比较亮度。

25．两个定值电阻R1、R2并联在电路中，如图甲所示，它们电流与其两端电压关系如图乙所示，闭合开关S，则R1 ， R2产生热量之比为（  ）

A. 2：1                                    B. 1：2                                    C. 4：1                                    D. 1：4
【答案】 A
【解析】【解答】由并联电路特点懂得，R1、R2电压是相似，由图乙懂得，在电压相似时，通过R1、R2 电流之比是2：1；由I=U/R懂得，R1、R2 电阻之比为1：2；由图甲懂得，闭合开关S，则通电时间相似，由Q=W=U2R t懂得，产生热量与电阻成反比，故R1、R2产生热量之比是2：1，
故答案为：A。
【分析】运用欧姆定律判定R1、R2阻值关系；根据焦耳定律公式Q=W=t判定产生热量比值.
