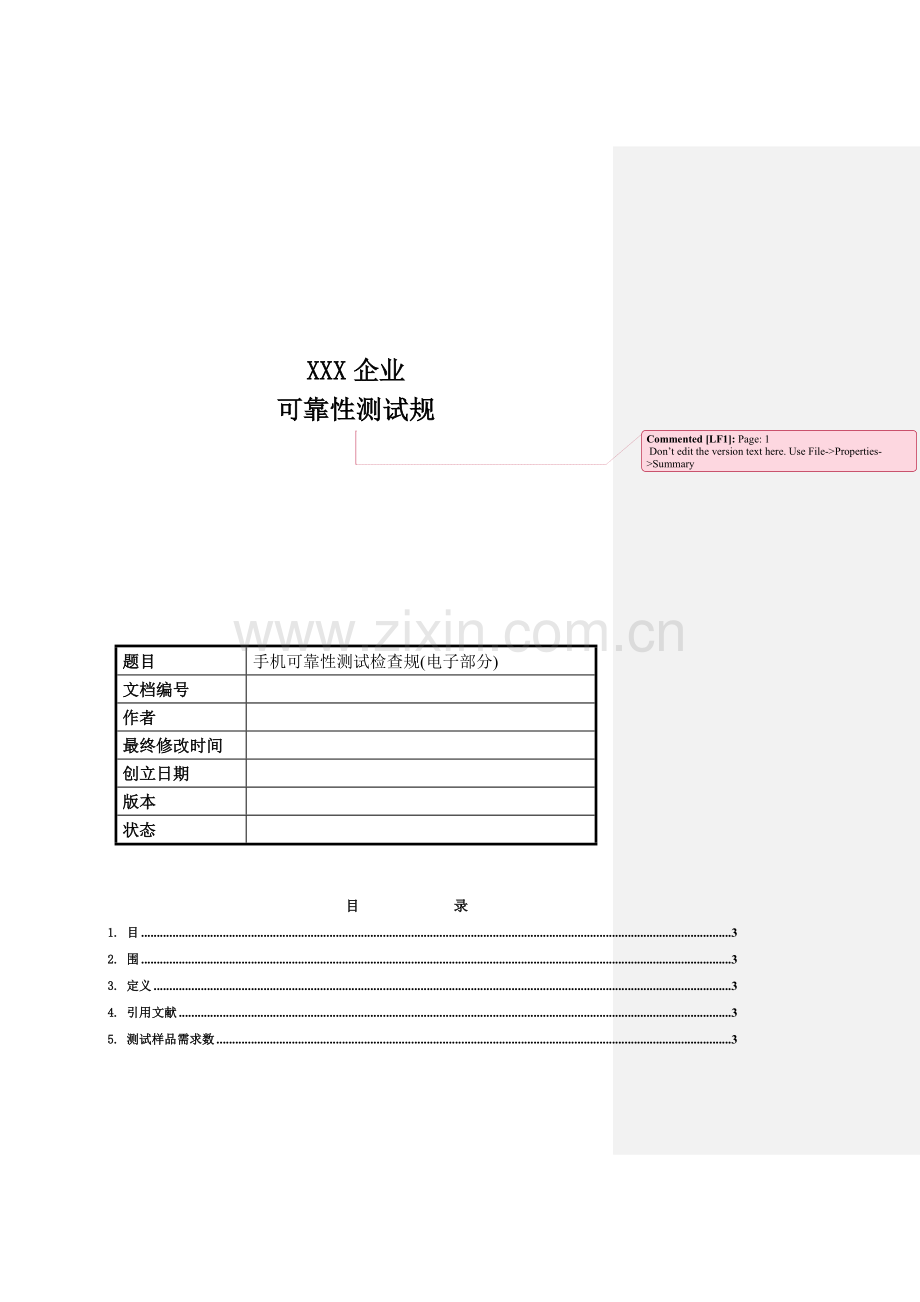

<p>XXX企业
可靠性测试规
Page: 1
Don’t edit the version text here. Use File->Properties->Summary
题目
手机可靠性测试检查规(电子部分)
文档编号
作者
最终修改时间
创立日期
版本
状态

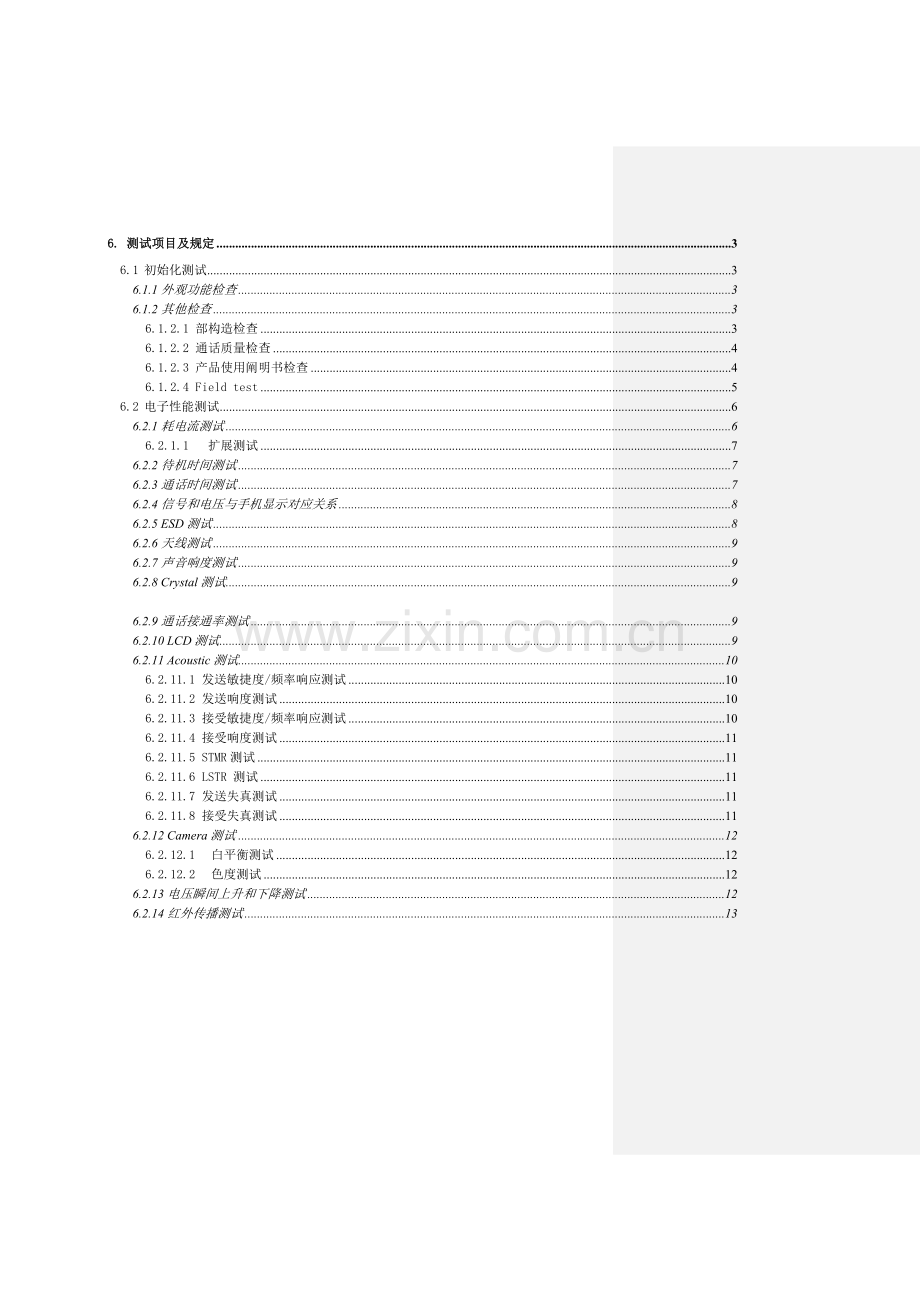

目 录
1. 目 3
2. 围 3
3. 定义 3
4. 引用文献 3
5. 测试样品需求数 3
6. 测试项目及规定 3
6.1 初始化测试 3
6.1.1 外观功能检查 3
6.1.2 其他检查 3
6.1.2.1 部构造检查 3
6.1.2.2 通话质量检查 4
6.1.2.3 产品使用阐明书检查 4
6.1.2.4 Field test 5
6.2 电子性能测试 6
6.2.1 耗电流测试 6
6.2.1.1 扩展测试 7
6.2.2 待机时间测试 7
6.2.3 通话时间测试 7
6.2.4 信号和电压与手机显示对应关系 8
6.2.5 ESD测试 8
6.2.6 天线测试 9
6.2.7 声音响度测试 9
6.2.8 Crystal测试 9
6.2.9 通话接通率测试 9
6.2.10 LCD测试 9
6.2.11 Acoustic测试 10
6.2.11.1 发送敏捷度/频率响应测试 10
6.2.11.2 发送响度测试 10
6.2.11.3 接受敏捷度/频率响应测试 10
6.2.11.4 接受响度测试 11
6.2.11.5 STMR测试 11
6.2.11.6 LSTR 测试 11
6.2.11.7 发送失真测试 11
6.2.11.8 接受失真测试 11
6.2.12 Camera测试 12
6.2.12.1 白平衡测试 12
6.2.12.2 色度测试 12
6.2.13 电压瞬间上升和下降测试 12
6.2.14 红外传播测试 13
1. 目
此可靠性测试检查规目是尽量地挖掘由设计，制造或元器件所引起电子部分潜在性问题，在正式生产之前寻找改善措施并处理上述问题点，为正式生产在产品质量上做必要保证。
2. 围
本规仅合用于XXX企业手机电气特性测试。
3. 定义
UUT (Unit Under Test) 被测试手机
EVT (Engineering Verification/validate Test) 工程验证测试
DVT (Design Verification Test) 设计验证测试
PVT (Product Verification Test) 生产验证测试
4. 引用文献
《成品检查规》 XXX企业作业指导书
5. 测试样品需求数
总样品需求为12台。
6. 测试项目及规定
6.1 初始化测试
6.1.1 外观功能检查
在试验前都首先需要进行初始化测试，以保证UUT没有存在功能上不良。假如碰到外观上不良则需要先记录然后开始试验。在试验后也要进行初始化测试，检查通过试验与否导致不良。详细测试请参见《成品检查规》。
6.1.2 其他检查
6.1.2.1 部构造检查
Purpose
This is to check if there isn’t any problem in the phone structure.
Description
Guideline for internal inspection of DUT after the test.
Procedure
Remove the cabinet, caps and shield and check following items:
1) Operability
2) Torque for screw
3) Wiring and its soldering
4) Soldering of parts and clearance with neighbor parts
5) Smoothness of moving-parts
6) Application of adhesive
7) Invasion of foreign substances
Pass/Fail Criteria:
Apart from the general pass/fail criteria the following results constitute a failure:
² Any damage including cabinet, shield, caps, PWB and battery
² Any wrong assembly
² Any change of performance
6.1.2.2 通话质量检查
Purpose
This test is to confirm the subjective sound quality of the phone.
Description
Check subjective quality of call and reception from Landline to mobile and from mobile to mobile.
Procedure
Temperature: 23±5C
Humidity: 35...70% rel. humidity
According to the below list, check transmission/reception voice quality between L-M/M-M (L=Land line phone, M=Mobile phone). The test is a subjective test depending on the test-person and network conditions. If telephone line is not available the cellular tester can replace it.
Pass/fail criteria
Any deviation according to the table below must be reported for further investigation.
Volume
Not enough sound volume provided.
Distortion at maximum volume.
Voice quality
The other party’s voice is distorted.
Low/medium/high tones are not balanced.(Check them by both male and female voices).
Echo
Noticeable echo appears at either party on the phone.
Incoming call during conversation
Notification or ringer is not effective or too loud
Noise
Either background noise (e.g. Electrical film noise (backlight), TDMA, random noise) or key0touch noise is detectable during call.
Ear-microphone
There are problems in speech volume, voice quality, articulation, echo, stability, or noise.
6.1.2.3 产品使用阐明书检查
Purpose
This check is performed to check the consistency between instruction manual and product.
Description
Check the content of the instruction manual except the functional description.
Procedure
Check items are:
1) Trouble shooting list
2) Technical data
3) Safety recommendations
4) Disposal and recycling recommendations
5) Charging recommendations
6) Appearance of the product in accordance to the manual
7) Declaration of conformity (if applicable)
8) FCC statement (if applicable)
Pass/fail criteria
Apart from the general pass/fail criteria the following results constitute a failure:
² Any inconsistency in the instruction manual
6.1.2.4 Field test
Purpose
The purpose of this test is to confirm that there is no influence of electrical car equipment to the call quality.
Description
Check if disturbances caused by electrical car equipment have an influence to the call quality.
Procedure
Temperature: 23±5C
Humidity: 35…70% Rel. humidity
Status of DUT: power ON
Test set-up
Perform the test handheld (co-driver!) and in a cradle (external antenna).
Procedure
1) Set up a call to landline.
2) Start the engine.
3) Turn all electrical equipment on: lights, indicators, wipers, car radio, blower/air condition, heating of back-window.
4) Turn all off (except ignition).
5) Repeat the same procedure while driving at 50km/h and 100km/h.
Pass/fail criteria
The following results constitute a failure:
² Disturbances, functional problems due to car use.
6.2 电子性能测试
6.2.1 耗电流测试
重要检查UUT在多种模式下电流使用状况，并根据实际电池容量在理论上计算UUT多种工作模式使用时间。
6.2.1.1 基本测试
测试样品： 2台
测试仪器： 1.HP8960 & HP66321；
2.Dummy Battery；
3.测试SIM卡和实际网络SIM卡(移动卡和联通卡)；
4.安装GPIB卡PC；
测试环境： 1.常温 25 +/- 3ºC；常湿 60%RH +/-5；
2.相对屏蔽测试环境(可以使用Shielding Box)；
测试规定： 1.在模拟网络和实际网络两种状态下，都需要对当电池电压为高(4.2V)，中(3.7V)，低(3.2V)三种状况下进行测试，测试项目重要是分别在关机，待机和通话模式下耗电流检测。
2.在模拟网络状态下，按照GSM band和DCS band分别设置如下测试参数。
Band
Cell Power
BCCH
Multi-frame
TCH
PCL
GSM
-80dB
20
5
1
5
12
19
62
5
12
19
124
5
12
19
DCS
512
0
7
15
698
0
7
15
884
0
7
15
3.在实际网络下测试时，应当保持Cell Power在-65dB ~ -85dB之间。
判定原则： 关机状态下耗电流应当≤1mA；
待机状态下当LCD Off时耗电流应当≤4mA；当LCD On时耗电流应当≤ XXX mA；
通话状态下耗电流应当≤370 mA；
6.2.1.2扩展测试
测试样品： 2台
测试仪器： 1.HP66321；
2.Dummy Battery；
3.安装GPIB卡PC；
4.移动卡一(需要开通GPRS功能)；
测试环境： 常温 25C +/- 3ºC；常湿 60%RH +/-5；
测试规定： 1.只需要在实际网络状态下，且当电池电压为3.7V时进行测试。
2.分别对Game，WAP浏览等模式测试其耗电流。
判定原则： 各项电流测试数值应当符合SP5产品Spec.定义；
6.2.2 待机时间测试 中国最大资料库下载
测试样品： 2台
测试仪器：1.DAQ32 Recorder；
2.移动卡和联通卡各一；
3.PC一台；
4.HP8960；
5.秒表；
测试环境： 常温 25 +/- 3ºC；常湿 60%RH +/-5；
测试规定： 1.先将UUT完全充电。
2.在实际网络状态下，接线检测电池电压，电池电流，以及System POWER_ON信号。注意保持UUT Cell Power在-65dB ~ -80dB之间。
3.在模拟测试状态下，设置为GSM900频段，TCH为62，PCL为12，Cell Power为-80dB，Multi-frame为5，使用秒表人工记录总测试时间。
判定原则： 待机时间应当>72小时。
6.2.3 通话时间测试
测试样品： 1台
测试仪器： 1.HP8960；
2.测试SIM卡一；
3.秒表；
测试环境： 常温 25 +/- 3ºC；常湿 60%RH +/-5；
测试规定： 1.先将UUT完全充电。
2.在模拟测试测试状态下，设置为GSM900频段，TCH为62，PCL分别设置为5，12和19，Cell Power为-80dB，Multi-frame为5，建立通讯后使用秒表人工记录总测试时间。
3.在模拟测试状态下，设置为DCS1800频段，TCH为698，PCL分别设置为0，7和15，Cell Power为-80dB，Multi-frame为5，建立通讯后使用秒表人工记录总测试时间。
判定原则： GSM900 通话时间应当当PCL为5时>1.5小时。
通话时间应当当PCL为12时>2.5小时。
通话时间应当当PCL为19时>4小时。
DCS1800 通话时间应当当PCL为0时>2小时。
通话时间应当当PCL为7时>3小时。
通话时间应当当PCL为15时>5小时。
6.2.4 信号和电压与手机显示对应关系
测试样品： 1台
测试仪器： 1.HP8960 & HP66321；
测试环境： 常温 25 +/- 3ºC；常湿 60%RH +/-5；
测试规定： 1.测试手机电池电压显示，先把Power Supply设置在4.2V，此时手机电池应当是满格显示。逐渐减少Power Supply电压(每次减少0.02V)同步观测手机电池显示状态，记录每次电池显示降格时Power Supply电压。
2.测试手机信号显示，先把HP8960Cell Power设置在-60dB，此时手机信号应当是满格显示。逐渐减少Cell Power值(每次减少１dB)同步观测手机信号显示状态，记录每次信号显示降格时HP8960Cell Power值.
判定原则： 手机上电池电压和信号强度显示应当符合SP5产品Spec.上定义。
手机电池显示
实际电池电压
手机信号显示
实际信号强度
4格
4格
3格
3格
2格
2格
1格
1格
6.2.5 ESD测试
测试样品： 4台
测试仪器： 1.HP8960；
2.模拟天线；
3.ESD Gun & ESD Room；
4.温湿度计；
5.充电器；
测试环境： 常温 25 +/- 3ºC；常湿 60%RH +/-5；
测试规定： 1.通过模拟天线使UUT和HP8960建立通讯。注意：只需要可以建立通讯，对Cell Power，TCH和PCL并没有一定规定。
2.测试时必须把充电器连接到UUT。
3.对于裸露在机身表面金属部分使用接触放电，其他区域则使用空气放电。
4.接触放电时，ESD Gun垂直贴在被测点上并开始放电，每个测试点放电十次。
5.空气放电时，ESD Gun垂直置于被测点上空40mm处，放电后迅速靠近被测点，但不能碰到被测点。每个测试点放电十次。
6.每个测试点测试结束后，需要对UUT进行放电，然后才能开始下一种测试点测试。
7.测试汇报中需要注明测试时温度和湿度，当UUT发生功能异常时需要指明被测试点位置，以及是该被测试点第几次放电，同步描述是何种功能异常。
判定原则： 1.空气放电原则应当达到12KV，接触放电原则应当达到8KV。
2.列举测试中异常功能：
Ø UUT与HP8960通讯不能被中断。
Ø UUT不能发生自动关机或自动关机又自动开机现象。
Ø LCD不能显示乱码。
Ø UUT不能发生死机现象。
6.2.6 天线测试
测试样品： 2台
测试仪器： 1.HP8960；
2.1m高转台；
测试环境： EMI屏蔽试验室；
测试规定： 1.把UUT设置在待机模式下，设置HP8960上参数为：
Multi-frame =5；Cell Power = -80dB；Cable Loss = -35dB；
GSM900 band PCL = 5；DCS1800 band PCL = 0。
2.测试天线增益场强图，增益和回波损耗(360水平方向和垂直方向；频点选择880MHz、890 MHz、900 MHz、915 MHz、925 MHz、935 MHz、945 MHz、960 MHz、1705 MHz、1725 MHz、1750 MHz、1780 MHz、1810 MHz、1835 MHz、1860 MHz、1885 MHz)。
判定原则： 天线增益(Peak值)必须不小于1.0dBi，整个频段任何一种频率点损耗必须不不小于-8。
6.2.7 声音响度测试
测试样品： 2台
测试仪器： 1.HP8960；
2.三角支架；
3.声压测试仪；
测试环境： 静音室
测试规定： 1.分别把UUT和声压测试仪放置在三角支架上，水平相对距离为30cm，垂直相对距离为0cm。
2.建立HP8960和UUT之间通讯，设置如下参数：GSM900 Band TCH = 62，PCL = 5，Cell Power = -70dBm，并设置“Speech”为1KHz正旋波。
3.分别记录当UUT音量在最大值，缺省值和最小值状态下，声压仪所测得最大值。
判定原则： 测试成果应当保证在70dB ~ 100dB之间。
6.2.8 Crystal测试
测试样品： 1台
测试仪器： 1.频率记数器或者示波器；
测试环境： 常温 25 +/- 3ºC；常湿 60%RH +/-5；
测试规定： 1.测试时间必须不小于1分钟，要等频率读数稳定后才能记录数据。
判定原则： 频率偏差不能超过30ppm。
6.2.9 通话接通率测试
测试样品： 2台
测试仪器： 1.固定 (包括直线和分机)；
2.参照手机；
3.移动卡和联通卡各一；
测试环境： 常温 25 +/- 3ºC；常湿 60%RH +/-5；
测试规定： 1.把UUT放置在不一样信号强度区域，区域可分为两种：UUT信号显示4~3格和2~1格。
2.在各区域分别使用固定和手机拨打100通给UUT，记录拨打失败次数。
判定原则： 总通话接通率不能低于98%。
6.2.10 LCD测试
测试样品： 2台
测试仪器： 1.DT100 色度分析仪；
测试环境： 暗房；
测试规定： 1.色度分析仪应当垂直放置于LCD中央上方50mm处。
2.对比度测试：点亮LCD分别把整个屏幕设置在全白，全黑状态读取亮度值，然后计算对比度。
3.色度测试：点亮LCD分别把整个屏幕设置在全红，全绿，全蓝和全白读取色度。
判定原则： 所有测试数值都应当符合LCD产品Spec.。
6.2.11 Acoustic测试
6.2.11.1 发送敏捷度/频率响应测试
测试样品： 2台
测试仪器： 1.R&S CMU200；
2.R&S UPL16；
3.人工嘴和人工耳 (BK8)；
测试环境： 静音室；
判定原则：
6.2.11.2 发送响度测试
测试样品： 2台
测试仪器： 1.R&S CMU200；
2.R&S UPL16；
3.人工嘴和人工耳 (BK8)；
测试环境： 静音室；
判定原则： 发送响度应当在8±3dB围之；
6.2.11.3 接受敏捷度/频率响应测试
测试样品： 2台
测试仪器： 1.R&S CMU200；
2.R&S UPL16；
3.人工嘴和人工耳 (BK8)；
测试环境： 静音室；
判定原则：
6.2.11.4 接受响度测试
测试样品： 2台
测试仪器： 1.R&S CMU200；
2.R&S UPL16；
3.人工嘴和人工耳 (BK8)；
测试环境： 静音室；
判定原则： 1.接受响度应当在2±3dB围之；
2.假如在测试时可以调整音量，当音量为最大时接受响度应当不超过-13dB；
6.2.11.5 STMR测试
测试样品： 2台
测试仪器： 1.R&S CMU200；
2.R&S UPL16；
3.人工嘴和人工耳 (BK8)；
测试环境： 静音室；
判定原则： STMR应当在13±5dB围之；
6.2.11.6 LSTR 测试
测试样品： 2台
测试仪器： 1.R&S CMU200；
2.R&S UPL16；
3.人工嘴和人工耳 (BK8)；
测试环境： 静音室；
判定原则： LSTR应当不不不小于15dB；
6.2.11.7 发送失真测试
测试样品： 2台
测试仪器： 1.R&S CMU200；
2.R&S UPL16；
3.人工嘴和人工耳 (BK8)；
测试环境： 静音室；
判定原则：
6.2.11.8 接受失真测试
测试样品： 2台
测试仪器： 1.R&S CMU200；
2.R&S UPL16；
3.人工嘴和人工耳 (BK8)；
测试环境： 静音室；
判定原则：
6.2.12 Camera测试
所有判定都是把拍摄照片通过PC或者UUT显示出来，并和存储在PC和UUT中程度样品进行比较。比较措施采用人肉眼进行判断。
6.2.12.1 白平衡测试
测试样品： 2台
测试仪器： 1.反射型光源箱；
2.原则测试图样；
测试环境： 暗房；
测试规定： 1.分别设置光源箱灯光为Sunlight(太线)，Fluorophore(荧光光线)和Indoor(室光线)。
2.在多种光线下使用UUT拍摄图样并把照片存储在UUT部。
3.把所拍照片传播到PC。
判定原则： 1.拍摄照片必须清晰。
2.照片中物体不能模糊必须可以识别。
3.背景不能模糊。
6.2.12.2 色度测试
测试样品： 2台
测试仪器： 1.反射型光源箱；
2.24 Color Checker；
测试环境： 暗房；
测试规定： 1.分别设置光源箱灯光为Sunlight(太线)，Fluorophore(荧光光线)和Indoor(室光线)。
2.在多种光线下使用UUT拍摄24 Color Checker并把照片存储在UUT部。
3.把所拍照片传播到PC。
判定原则： 1.拍摄照片必须清晰。
2.照片中每块颜色必须清晰可辨。
6.2.13 电压瞬间上升和下降测试
Purpose
Ensuring that a variation of the voltage does not cause functional problems.
Procedure
Temperature: 23±5C
Humidity: 35…70% rel. humidity
1. Excessive voltage
Rechargeable battery
Maximum voltage (in fully charged state), 1min.
Dry battery
Rated voltage plus 10%, 1min.
Car battery power supply
16.0V for 12V car, +32V for 24V car, 1 min.
Car abnormal voltage guarantee
For 12V car, -30 to +30V is applied for 2 min.
AC power supply
Rated voltage plus 10%, 1 min.
2. Reduced voltage
Rechargeable battery
Shut down voltage (low battery alarm voltage minus %), 1 min.
Dry battery
Rated voltage minus 10%, 1 min.
Car battery power supply
10.5V for 12V car, +20V for 24V car, 1 min.
AC power supply
Rated voltage minus 10%, 1 min.
3. Increase voltage until breakage to check for safety problems.
Pass/fail criteria (for 1. and 2., excluding 3.)
Apart from the general pass/fail criteria the following results constitute a failure:
² Smoke, fire, electric shock
² Malfunction, runaway (memory loss)
² Clock accuracy, memory backup
² Change of back-light intensity (keys and letters must be legible)
² Performance problem
6.2.14 红外传播测试
测试样品： 2台
测试仪器： 1.可移动三角支架；
2.尺和量角器；
测试环境： 常温 25C +/- 3；常湿 60%RH +/-5；
测试规定： 1.分别在水平左右偏差15度和垂直上下偏差15度围进行测试。
2.两个UUT之间距离从15cm开始，每次加长距离为5cm。
判定原则： 在100cm距离之红外传播功能必须对。
6.2.15耳机测试
测试样品： 2台
测试仪器： 1.耳机；
测试环境： 常温 25C +/- 3；常湿 60%RH +/-5；
测试规定： 1.在通话状态下,拨打112,将耳机插拔20K次。
2.耳机和手机声音回路工作正常。
判定原则： 耳机和手机声音回路工作正常。
7.0 文献历史记录
Revision （版本号） Description of Change（更改描述）
无 无</p>
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
