-初中物理欧姆定律易错题精选经典1

一、欧姆定律选择题

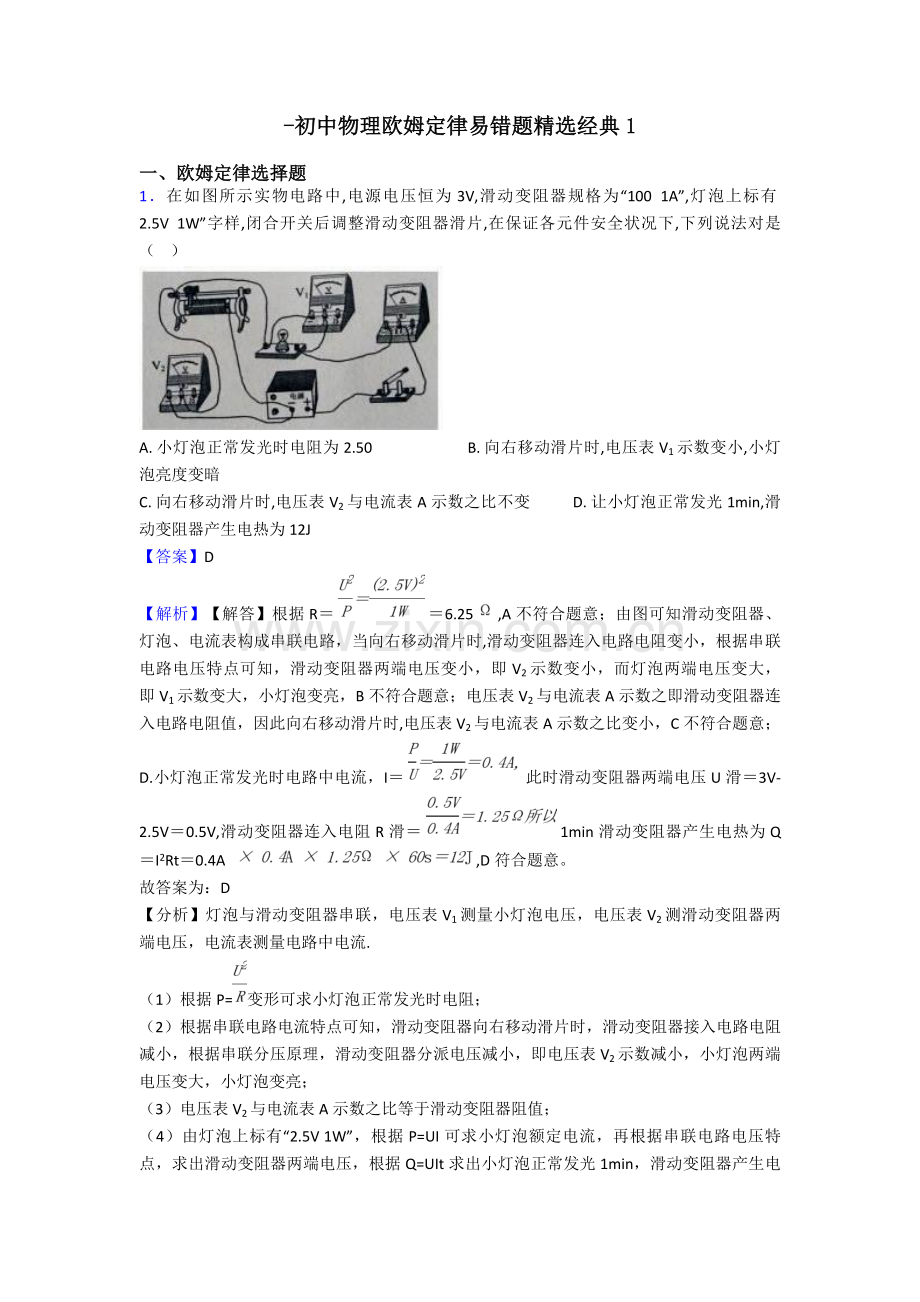

1．在如图所示实物电路中,电源电压恒为3V,滑动变阻器规格为“100  1A”,灯泡上标有2.5V  1W”字样,闭合开关后调整滑动变阻器滑片,在保证各元件安全状况下,下列说法对是（    ）

A. 小灯泡正常发光时电阻为2.50                         B. 向右移动滑片时,电压表V1示数变小,小灯泡亮度变暗
C. 向右移动滑片时,电压表V2与电流表A示数之比不变           D. 让小灯泡正常发光1min,滑动变阻器产生电热为12J
【答案】D
【解析】【解答】根据R＝ ＝6.25 ,A不符合题意；由图可知滑动变阻器、灯泡、电流表构成串联电路，当向右移动滑片时,滑动变阻器连入电路电阻变小，根据串联电路电压特点可知，滑动变阻器两端电压变小，即V2示数变小，而灯泡两端电压变大，即V1示数变大，小灯泡变亮，B不符合题意；电压表V2与电流表A示数之即滑动变阻器连入电路电阻值，因此向右移动滑片时,电压表V2与电流表A示数之比变小，C不符合题意；D.小灯泡正常发光时电路中电流，I＝ 此时滑动变阻器两端电压U滑＝3V-2.5V＝0.5V,滑动变阻器连入电阻R滑＝ 1min滑动变阻器产生电热为Q＝I2Rt＝0.4A ,D符合题意。
故答案为：D
【分析】灯泡与滑动变阻器串联，电压表V1测量小灯泡电压，电压表V2测滑动变阻器两端电压，电流表测量电路中电流.
（1）根据P=变形可求小灯泡正常发光时电阻；
（2）根据串联电路电流特点可知，滑动变阻器向右移动滑片时，滑动变阻器接入电路电阻减小，根据串联分压原理，滑动变阻器分派电压减小，即电压表V2示数减小，小灯泡两端电压变大，小灯泡变亮；
（3）电压表V2与电流表A示数之比等于滑动变阻器阻值；
（4）由灯泡上标有“2.5V 1W”，根据P=UI可求小灯泡额定电流，再根据串联电路电压特点，求出滑动变阻器两端电压，根据Q=UIt求出小灯泡正常发光1min，滑动变阻器产生电热.

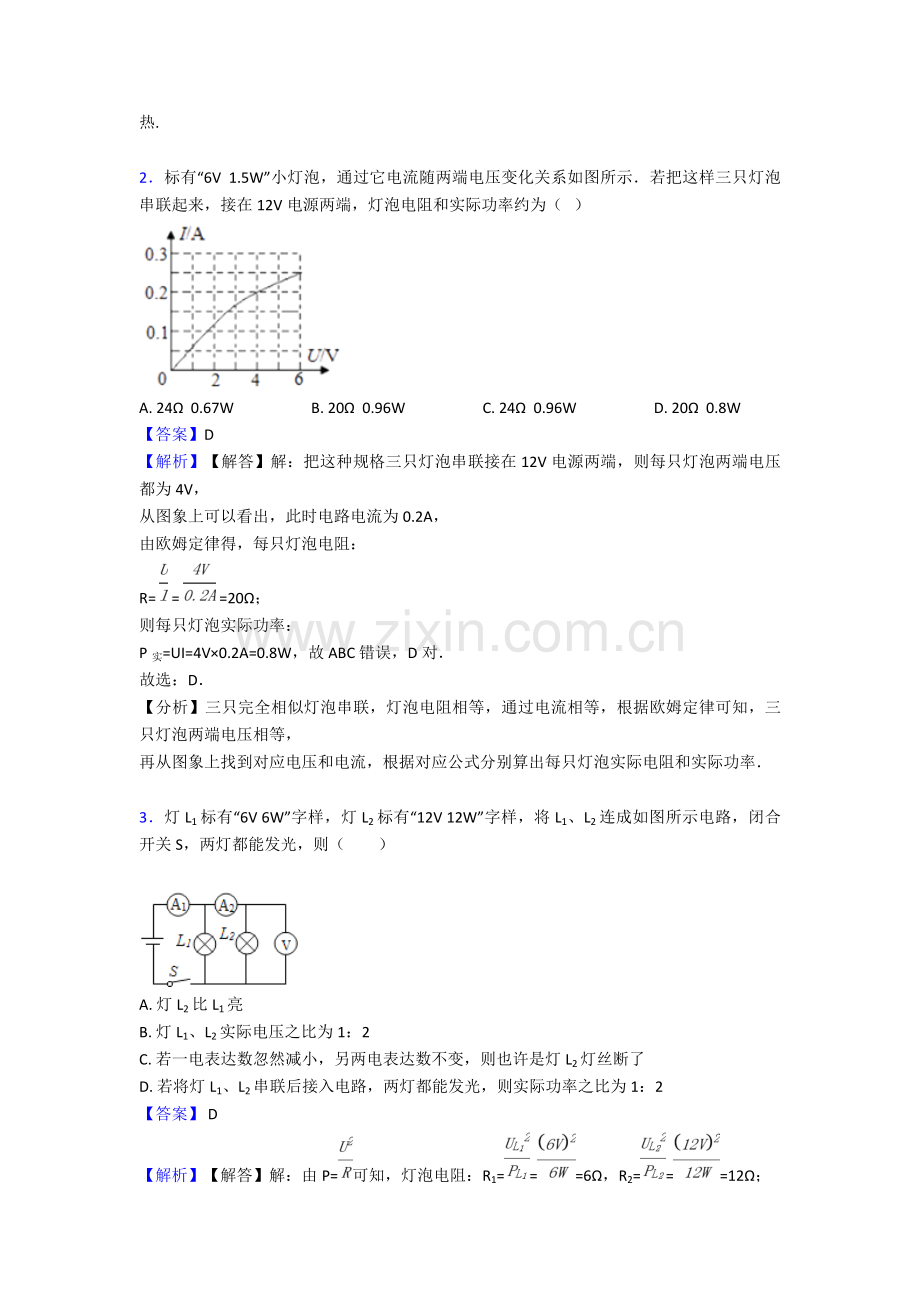

2．标有“6V  1.5W”小灯泡，通过它电流随两端电压变化关系如图所示．若把这样三只灯泡串联起来，接在12V电源两端，灯泡电阻和实际功率约为（   ）

A. 24Ω  0.67W                     B. 20Ω  0.96W                     C. 24Ω  0.96W                     D. 20Ω  0.8W
【答案】D
【解析】【解答】解：把这种规格三只灯泡串联接在12V电源两端，则每只灯泡两端电压都为4V，
从图象上可以看出，此时电路电流为0.2A，
由欧姆定律得，每只灯泡电阻：
R= = =20Ω；
则每只灯泡实际功率：
P实=UI=4V×0.2A=0.8W，故ABC 错误，D对．
故选：D．
【分析】三只完全相似灯泡串联，灯泡电阻相等，通过电流相等，根据欧姆定律可知，三只灯泡两端电压相等，
再从图象上找到对应电压和电流，根据对应公式分别算出每只灯泡实际电阻和实际功率．

3．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（　　）

A. 灯L2比L1亮
B. 灯L1、L2实际电压之比为1：2
C. 若一电表达数忽然减小，另两电表达数不变，则也许是灯L2灯丝断了
D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2
【答案】 D
【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；

由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；
A、两灯泡并联，灯泡两端电压U相等，R1＜R2 ， 由P=可知：P1＞P2 ， 灯L1比L2亮，故A错误；
B、两灯泡并联，它们两端电压相等，灯泡实际电压之比为1：1，故B错误；
C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，假如灯L2灯丝断了，通过L2电流为零，两电流表达数都变小，电压表达数不变，不符合题意，故C错误；
D、若将灯L1、L2串联后接入电路，通过两灯泡电流I相等，两灯都能发光，则实际功率之比：===，故D对；
故选D．
【分析】已知灯泡额定电压与额定功率，应用电功率公式求出灯泡电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题．

4．甲图是小灯泡L和电阻RI-U图象。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L实际功率为1W。下列说法错误是（）

A. 只闭合开关S1时，小灯泡L电阻为4W      B. 再闭合开关S2时，电流表达数增长0.2A
C. 再闭合开关S2时，电路总功率为1.4W        D. 再闭合开关S2后，在1min内电阻R产生热量为240J
【答案】 D
【解析】【解答】（1） 闭合开关S 1 时 ，灯泡功率为1W，由于P L=U LI L ， 因此从甲图中找到电压和电流乘积为1点，这时电流就是灯泡额定电流，电压就是灯泡额定电压，也是电源电压；
（2） 再闭合开关S2时，电阻R和灯泡L并联，电流表达数增长量就是电阻R电流，从甲图中找到对应电流即可；
（3）
再闭合开关S2时， 根据P=UI计算出电阻R功率，然后根据P总=PL+P计算总功率；
（4）已知R功率和时间根据Q=W=Pt计算产生热量。
【分析】A.闭合开关S1时 ，灯泡功率为1W，据甲图可知，当灯泡电压为2V，电流为0.5A时，灯泡功率PL=ULIL=2V×0.5A=1W，因此电源电压是2V，灯泡电阻： ， 故A对不合题意；
B.再闭合开关S2时，电阻R和灯泡L并联，电流表达数增长量就是电阻R电流；据甲图可知，当R电压为2V时，它电流是0.2A，因此电流表达数增长0.2A，故B对不合题意；
C.再闭合开关S
2时，电阻R功率P=UI=2V×0.2A=0.4W，电路总功率为：P总=PL+P=1W+0.4W=1.4W，故C对不合题意；
D.再闭合开关S2时，1min内电阻R产生热量为：Q=W=Pt=0.4W×60s=24J，故D错误符合题意。
故选D。

5．如图所示电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法对是（   ）

A. 小灯泡变亮               B. 电流表达数变大               C. 电压表达数变小               D. 电路总功率不变
【答案】D
【解析】【解答】解：因电压表内阻很大、在电路中相称于断路，
因此，滑片移动时，接入电路中电阻不变，
此时灯泡与滑动变阻器最大阻值串联，电压表测滑片右侧部分两端电压，电流表测电路中电流，
由I= 可知，电路中电流不变，即电流表示数不变，故B错误；
因灯泡亮暗取决于实际功率大小，
因此，由P=I2R可知，灯泡实际功率不变，亮暗不变，故A错误；
由P=UI可知，电路总功率不变，故D对；
当滑片P向左移动时，电压表并联部分电阻变大，
由U=IR可知，电压表示数变大，故C错误．
故选D．
【分析】根据电压表内阻很大、在电路中相称于断路可知滑片移动时接入电路中电阻不变，此时灯泡与滑动变阻器最大阻值串联，电压表测滑片右侧部分两端电压，电流表测电路中电流，根据欧姆定律可知电路中电流变化，根据P=I2R可知灯泡实际功率变化，深入判断亮暗变化，根据P=UI可知电路总功率变化，根据滑片移动可知滑片右侧部分电阻变化，根据欧姆定律可知电压表达数变化．

6．如图所示，电源电压不变，L1、L2两个灯泡规格相似。闭合开关S，当滑动变阻器滑片P都从中点向右滑动过程中，有关两灯亮度状况，说法对是（   ）、

A. L1一直比L2暗                  B. L1一直比L2亮                  C. L1和L2都变暗                  D. L1和L2都变亮
【答案】 A
【解析】【解答】解：图示电路中灯泡与滑动变阻器连接方式分别为串联和并联；灯泡实际功率决定灯泡明暗程度。
左图：灯泡L1与滑动变阻器串联，右图：灯泡L2与滑动变阻器并联。
已知两只灯泡规格相似，也就是电阻相似，滑动变阻器滑片没有移动时，L1两端电压不不小于L2两端电压，由P＝ 知，L1实际功率较小，发光较暗；
当滑片从中点向右滑动过程中，左图中滑动变阻器接入电路中电阻增大，电路中电流减小，根据功率计算公式P＝I2R可得，R不变，I减小，因此灯泡L1实际功率减小，即灯泡亮度变暗；
右图中并联电路中各支路用电器互不影响，或根据P＝ 进行分析，R和U都不变，因此灯泡L2实际功率不变，故灯泡亮度不变。
因此L1一直比L2暗。
故答案为：A。
【分析】结合电路图，理清元件连接方式，运用决定灯泡明暗程度物理量，根据串、并联电路特点判断灯泡明暗程度变化即可.

7．如图所示电路中，当滑片P向右滑动时（   ）

A. 电压表达数增大，灯泡变暗                                B. 电压表达数增大，灯泡变亮
C. 电压表达数减小，灯泡变暗                                D. 电流表达数增大，灯泡变亮
【答案】 A
【解析】【解答】由图可知，滑动变阻器与灯泡是串联，电压表测量是滑动变阻器两端电压，电流表测量是整个电路中电流，
当滑片向右滑动时，滑动变阻器电阻变大，则电路总电阻变大，
又知：电源电压保持不变，
∴根据欧姆定律I= 可知，电路中电流变小，即电流表示数变小；
又∵灯泡阻值不变，
∴根据U灯=IR灯可知灯泡两端电压变小；
又∵灯泡电阻不变，电流变小，
由公式P灯=I2R灯可知：灯泡实际功率变小，
∴灯泡变暗；
又∵U滑=U﹣U灯 ，
∴可判断U滑变大．
故答案为：A。
【分析】本题考察学生对运用欧姆定律和串并联规律来处理电学题能力。（1）会分析电路是串联还是并联。（2）运用串并联规律，找到每个用电器电流，电压，电阻等物理量。（3）运用公式求解。

8．如图所示电路中，电源电压不变，开关S闭合，滑动变阻器滑片向右移动时，电流表和电压表示数将（   ）

A. 电流表示数变大，电压表示数变大               B. 电流表示数变小，电压表示数不变
C. 电流表示数变大，电压表示数不变               D. 电流表示数变小，电压表示数变小
【答案】 D
【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电流表测电路中电流，电压表测灯泡亮度电压，
开关S闭合，滑动变阻器滑片向右移动时，接入电路中电阻变大，电路中总电阻变大，
由I= 可知，电路中电流变小，即电流表示数变小，AC不符合题意；
由U=IR可知，灯泡两端电压变小，即电压表示数变小，B不符合题意，D符合题意．
故答案为：D．
【分析】由图可知，电路串联，电压表测量灯泡分压，滑片右移电阻变大，电流变小，灯泡分压减小.

9．如图所示电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时（   ）

A. 灯泡L1亮度不变、L2变亮                                    B. 电流表达数变小，电压表达数不变
C. 电流表达数不变，电压表达数变大                      D. 电流表、电压表达数均不变2
【答案】 C
【解析】【解答】灯泡L2与滑动变阻器最大阻值串联后再与灯泡L1并联，电流表测L1支路电流，电压表测滑片P右侧部分电压； 因并联电路中各支路独立工作、互不影响，因此，滑片移动时，L1支路电流不变，L1实际功率不变，即电流表达数不变，灯泡L1亮度不变，故B不对；变阻器滑片向左移动时，不能变化接入电路中电阻，但电压表所测部分电阻阻值变大，由I=U/R可知，该支路电流不变，灯泡L2实际功率不变，亮度不变，故AD不对；由U=IR可知，电压表示数变大，故C对；
故答案为：C.
【分析】本题考察学生动态电路分析能力。动态电路分析。当电路中电阻发生变化时，导致电路中电流和电压也发生变化。要会运用欧姆定律和串并联规律来解释。

10．如图所示，电源电压为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V1.25W”（灯丝电阻不变）。在保证小灯泡L电流不超过额定电流状况下，移动滑动变阻器滑片，下列说法对是
①小灯泡额定电流是0.6A
②滑动变阻器连入电路阻值变化范围是4Ω～10Ω
③电压表达数变化范围是0～3V
④电流表达数变化范围是0.3～0.5A（   ）

A. 只有②、④对             B. 只有②、③对             C. 只有①、④对             D. 只有①、③对
【答案】 A
【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压。
灯泡正常发光时电压为2.5V，功率为1.25W，根据P＝UI可得，灯泡正常发光时电路中电流：
I＝IL＝ ＝ ＝0.5A，故①错误；
灯泡电阻：RL＝ ＝ ＝5Ω，
串联电路中电流到处相等，灯泡额定电流为0.5A，电流表量程为“0～0.6A”，因此，为使电路安全，电路中最大电流：I最大＝IL＝0.5A；
电压表达数最大为3V时，根据串联电路电压规律，此时灯泡电压最小为UL′＝U﹣UV＝4.5V﹣3V＝1.5V，此时电流中电流最小，
由欧姆定律可得，电路中最小电流：I最小＝ ＝ ＝0.3A，
因此电流表示数范围为0.3A～0.5A，故④对；
电路中电流最小时，总电阻最大，滑动变阻器有最大值，根据串联电阻规律，
R变最大＝R总最大﹣RL＝ ﹣RL＝ ﹣5Ω＝10Ω；
电路中电流最大时，总电阻最小，滑动变阻器有最小值，
则R变最小＝R总最小﹣RL＝ ﹣RL＝ ﹣5Ω＝4Ω，
因此滑动变阻器连入电路阻值变化范围是4Ω～10Ω，故②对。
因变阻器容许连入电路中最小电阻为4Ω，因此电压表达数不也许为0，故③错误。
综合分析只有②④对。
故答案为：A。
【分析】结合小灯泡铭牌，根据P=UI可得灯泡正常发光时电路中电流.根据串联电路电流特点确定电路最大电流；当电压表达数最大3V，根据串联电路电压规律，此时灯泡电压最小，此时电流中电流最小，由欧姆定律求出电路最小电流；根据欧姆定律和串联电路规律求出变阻器连入电路中电阻范围；根据变阻器取值范围可确定变阻器电压能否为0.

11．张华同学在“探究通过导体电流与其两端电压关系”时，将记录试验数据通过整理作出了如图所示图象，根据图象，下列说法不对是（   ）

A. 当在导体乙两端加上1 V电压时，通过导体乙电流为0.1 A
B. 将甲、乙两导体并联后接到电压为3 V电源上时，干路中电流为0.9 A
C. 通过导体甲电流与其两端电压成正比
D. 导体甲电阻不小于导体乙电阻
【答案】 D
【解析】【解答】A.根据图像，当乙电压为1V，电流为0.1A，A不符合题意；
B.当甲乙并联电压为3V时，甲电流为0.6A，乙电流为0.3A，干路电流为0.6A+0.3A=0.9A，B不符合题意；
C.根据甲图像是过原点直线，阐明电压和电流成正比，C不符合题意；
D.在图像中，导体甲乙电流相等时，甲电压小，甲电阻小，D符合题意。
故答案为：D.
【分析】结合电流和电压关系图像，分析不一样电流对应电压，结合电压和电流大小分析电阻大小关系。

12．小明用如图甲所示电路来测量额定电压为2.5V小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中阻值最大时开始记录数据，测得小灯泡U﹣I图象如图乙所示．针对该试验过程，下列成果对是（   ）

A. 小灯泡额定功率为6.25W                                B. 小灯泡正常工作时电阻为5Ω
C. 滑动变阻器最大阻值为40Ω                             D. 电路消耗最小功率为0.05W
【答案】C
【解析】【解答】解：
由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，
A、小灯泡额定电压为2.5V，由图象可知此时通过灯泡电流为0.4A，
因此小灯泡额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；
B、由I= 可得，灯泡正常工作时电阻：RL= = =6.25Ω，故B错误；
C、电源电压一定，由I= 可知，当变阻器连入电路阻值最大时，电路中电流最小；由图象知电路最小电流为0.1A，此时灯泡两端电压为0.5V；
电路最大总电阻：R总最大= = =45Ω，
此时灯泡电阻：RL= = =5Ω，
滑动变阻器最大阻值：R滑最大=R总最大﹣RL=45Ω﹣5Ω=40Ω，故C对；
D、由P=UI可得电路消耗最小功率：
P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．
故选C．
【分析】（1）由图象可知，灯泡正常发光时电流，由P=UI计算小灯泡额定功率；（2）由I= 计算灯泡正常工作时电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡电压和电流，由串联电路特点和欧姆定律计算变阻器最大值；（4）由P=UI计算电路最小功率．

13．如图所示，电源电压保持不变，开关S闭合后，调整滑动变阻器滑片，下列说法对是（    ）

A. 滑片向左滑动，电流表达数增大，电压表达数减小
B. 滑片向左滑动，电流表、电压表达数都增大
C. 滑片向右滑动，电流表、电压表达数都增大
D. 滑片向右滑动，电流表达数减小，电压表达数增大
【答案】 B
【解析】【解答】串联电路，且电压表测量灯泡电压，则当滑片向左滑动时总电阻变小，电流变大，灯泡分得电压变大，则电流表达数变大，电压表达数变大；反之，当滑片向右滑动时，电流表达数变小，电压表达数变小。
故答案为：B
【分析】结合电路图，理清元件连接方式及电表测量对象，根据滑片移动可知接入电路中电阻变化，根据欧姆定律可知电路中电流变化，根据串联电路分压特点可知灯泡两端电压变化.

14．额定电压均为6V甲、乙两灯，I-U图线如图所示。下列说法对是（   ）

A. 甲、乙两灯电阻均随电压增大而减小
B. 甲、乙两灯额定功率之比为4：1
C. 甲、乙两灯并联接在电压为2V电源两端时，电阻之比为3：2
D. 甲、乙两灯串联接在电压为8V电源两端时，实际功率之比为1：3

【答案】 D
【解析】【解答】解：A．由甲、乙曲线图可知，灯泡电阻随电压增大而增大。A不符合题意；
B．由于甲、乙两灯额定电压均为6V，由图象可知：I甲额=0.6A，I乙额=0.3A，
则： = = = = ，B不符合题意；
C、甲、乙两灯并联在2V电源两端时，由图象可知：I甲=0.3A，I乙=0.2A，根据I= 可得电阻之比； = = = = ，C不符合题意；
D．把甲、乙两灯串联接在8V电源上时，通过它们电流相等，且电源电压等于两灯泡两端电压之和，由图象可知，当电路中电流为0.3A，甲灯实际电压为2V，乙灯实际电压为6V时满足电源电压为8V，因此实际功率之比：P甲：P乙=U甲I：U乙I=2V：6V=1：3，D符合题意。
故答案为：D
【分析】结合I-U图像，读出对应数据，运用电功率计算公式及欧姆定律逐项计算即可.

15．在如右图所示试验电路中，电源电压为3伏，L1、L2发光时电阻均为5欧，下列说法错误是（   ）

A. 灯 L1、L2 是串联                                            B. 电流表量程应选0~3A
C. 电压表量程应选0~3V                                      D. 电压表测是灯 L1两端电压
【答案】B
【解析】【解答】根据电路图可以看出灯 L1、L2 是串联，A不符合题意；电压表并联在L1两端，测是灯 L1两端电压，D不符合题意；由于电源电压为3伏，因此电压表量程应选0~3V，C不符合题意；由于L1、L2发光时电阻均为5欧，串联在一起，总电阻 ，根据 ，电流表量程应选0~0.6A，B符合题意。
故答案为：B
【分析】根据电路中电源电压和总电阻，运用欧姆定律计算电流大小.

16．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表达用电器甲电流与其两端电压关系图。下列说法对是（    ）

A. 用电器甲电阻不变，大小为0.1Ω
B. 用电器乙电阻伴随电流增大而变大，最大值10Ω
C. 假如把这两个用电器串联接在6V电源上，干路中电流是0.43A
D. 假如把这两个用电器并联接在4V电源上，干路中电流是0.65A
【答案】 D
【解析】【解答】A．由图像可知，用电器甲电阻I-U图像为过原点倾斜直线，则用电器甲电阻不变，由图像可知，当U甲=5V时通过电流I甲=0.5A，由 可得，用电器甲电阻 ，A不符合题意；B．由图像可知，当用电器乙可得电压分别为1.5V、2.5V、4V、4.5V、5V时，对应电流分别为0.05A、0.1A、0.25A、0.35A、0.5A，由 可得，对应电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω，因此，用电器乙电阻伴随电流增大而变小，B不符合题意；C．假如把这两个用电器串联且电路中电流为0.43A时，用电器甲电阻两端电压 =0.43A×10Ω=4.3V，由图像可知，用电器乙两端电压不小于4.5V，则电源电压不小于4.3V+4.5V=8.8V，因此，假如把这两个用电器串联接在6V电源上，电路中电流不也许是0.43A，C不符合题意；D．因并联电路中各支路两端电压相等，因此，假如把这两个用电器并联接在4V电源上时，它们两端电压均为4V，由图像可知，通过两电阻电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，因此，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，D符合题意。
故答案为：D
【分析】由图象可知，通过用电器甲电阻电流与两端电压成正比例函数，则其为定值电阻，从图象中读出任意一种电流和电压值，运用欧姆定律求出其电阻.
同理，根据图象读出用电器乙几组电流与电压值，根据欧姆定律求出对应电阻，然后判断其阻值变化以及最大阻值.
假如把这两个用电器串联且电路中电流为0.43A时，根据欧姆定律求出用电器甲两端电压，根据图象读出用电器乙两端电压，运用串联电路电压特点求出电源电压，然后比较判断.
假如把这两个用电器并联接在4V电源上时它们两端电压相等，根据图象读出通过两电阻电流，运用并联电路电流特点求出干路电流.

17．在如图所示电路中，闭合开关后，当滑片P向左移动时，下列说法对是（  ）

A. 灯泡L变亮             B. 电压表V示数变大             C. 电流表A1示数变小             D. 电流表A2示数变大
【答案】 C
【解析】【解答】解：由图可知，该电路为并联电路；电流表A1测量干路中电流，电流表A2测量通过灯泡电流；电压表测量是支路两端电压，亦即电源电压，保持不变，B不符合题意；
根据并联电路特点可知，滑动变阻器滑片移动时，对灯泡所在支路无影响，灯泡电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，AD不符合题意；
当滑片P向左移动时，滑动变阻器接入电路电阻变大，根据欧姆定律可知，通过滑动变阻器电流减小；通过灯泡电流不变，根据并联电路电流关系可知，干路中电流减小，即电流表A1示数变小，C符合题意。
故答案为：C。
【分析】电流表测量干路中电流，电流表测量通过灯泡电流；电压表测量是支路两端电压；根据滑动变阻器滑片移动方向判定其阻值变化，根据欧姆定律判定其电流变化，根据并联电路电流、电压特点判定电表达数变化.

18．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常发光，甲、乙两个电表示数之比是2：3．此时灯L1、L2电阻之比是（　　）

A. 2：1                                    B. 3：2                                    C. 2：3                                    D. 1：2
【答案】 D
【解析】【解答】假如甲乙任何一种为电流表，将会形成短路，因此甲乙都为电压表，此时灯L1、L2串联连接，电压表甲测量L2两端电压，电压表乙测量电源电压；

由于串联电路两端电压等于各部分电压之和，并且甲、乙两个电表示数之比是2：3，因此灯L1、L2两端电压之比：U1：U2=（3﹣2）：2=1：2；
又由于串联电路电流相等，即I1=I2；
由I=可得，R1：R2=：=U1：U2=1：2．
故选D．
【分析】根据电压表并联在电路中，电流表串联在电路中确定甲乙仪表种类，然后根据串联电路特点和欧姆定律求出两灯泡电阻之比．

19．新国标对延长线插座配用电缆导线横截面积规定进行了修改，额定电流16A延长线插座，导线最小标称横截面积由1mm2提高到1.5mm2.增大导线横截面积目是（   ）
A. 增大导线电阻         B. 减小通过导线电流         C. 增大导线电压         D. 减小导线发热功率
【答案】D
【解析】【解答】A．减小导线电阻，A不符合题意；
B．由I= 知当U一定期R越小I越小，B不符合题意；
C．由I= 变形式U=IR知当I一定期R越小U越小，C不符合题意；
D．根据P=I2R知当I一定期R越小P越小，D符合题意。
故答案为：D。
【分析】A、影响导体电阻大小原因：材料、长度、横截面及温度，当材料、长度、温度不变时横截面越大电阻越小；B、根据I= 分析判断；C、根据I= 变形式U=IR分析判断；D、根据P=I2R分析判断。

20．如图甲所示电路，在滑动变阻器R2滑片P从B向A滑动过程中，电压表与电流表达数变化如图乙所示，则下列说法中对是（   ）

A. 阻值是                                      B. 当电流表示数是 时， 接入电路阻值是
C. 电源电压是16V                                       D. 该电路最大电功率为
【答案】 A
【解析】【解答】解：A、C、由乙图知，当滑动变阻器接入电路电阻最大时，两端电压最大，为14V；此时电路电流最小，为0.2A，
由于I= ，
因此滑动变阻器最大阻值为R2= = =70Ω。
根据题意得：

解得 ．A符合题意，C不符合题意；
B、当电路电流为I′=0.4A时，
电路总电阻为R′= = =45Ω，
因此滑动变阻器接入电路电阻为R2′=R′-R1=45Ω-20Ω=25Ω．此选项错误；
D、电路消耗最大功率为P最大=UI最大=18V×0.9A=16.2W．此选项错误。
故答案为：A
【分析】结合电路图，理清元件连接方式及电表测量对象，由U-I图像可知，当滑动变阻器接入电路电阻最大时，两端电压最大，为14V；此时电路电流最小，为0.2A；当滑动变阻器接入电路电阻最小时，两端电压为0；电路电流最大，为0.9A.根据欧姆定律和串联电路特点列方程组得到电源电压和定值电阻阻值；运用公式P=UI得到电路最大功率.

21．已知R1∶R2=2∶3,将它们接在如右图所示电源电压为12V电路中，闭合S则通过它们电流之比及它们两端电压之比是（   ）

A. I1∶I2 =3∶2    U1∶U2 =1∶1                               B. I1∶I2 =3∶2    U1∶U2 =3∶2
C. I1∶I2 =2∶3    U1∶U2 =1∶1                               D. I1∶I2 =1∶1    U1∶U2 =2∶3
【答案】A
【解析】【解答】两电阻并联在电源上，它们两端电压相等，都等于电源电压，则它们两端电压之比 ，通过它们电流之比
故答案为：A。
【分析】在并联电路中电压都相等，当电压相等时，电流和电阻成反比.

22．如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω定值电阻，闭合开关S，通过度析，下列说法错误是（   ）
A. 图1中R0有保护电路作用                              B. 温度升高时，电压表示数会变小
C. 温度为40℃时，电流表示数为0.2A                 D. 温度减少时，电压表与电流表达数比值变小
【答案】D
【解析】【解答】解：A、由图可知，R与R0串联在电路中，当热敏电阻随温度升高而过小时，电路中总电阻R串=R+R0而不致过小，因此R0起到保护电路作用，故A不符合题意； B、由图2而知，当温度升高时，R会变小，根据串联电路分压特点可知，热敏电阻两端电压会变小，即电压表达数会变小，故B不符合题意；
C、由图可知，温度为40℃时，热敏电阻值为R=20Ω，则电流表达数I= = =0.2A，故C不符合题意；
D、由图可知，电压表测R两端电压U，电流表测电路电流即R电流I，由欧姆定律可知， =R，即电压表与电流表达数比值表达是热敏电阻值，当温度减少时，由图2可知，其阻值变大，即电压表与电流表示数比值变大，故D符合题意．
故选D．
【分析】（1）根据图1中电路连接方式，由图2可知，热敏电阻随温度升高而减小，此时电路中电流会增大，据此分析；（2）温度升高时，由图2分析热敏电阻变化，再判断电路中总电阻变化，由欧姆定律判断电压表达数变化状况；（3）由图2中数据，根据串联电路特点进行计算；（4）分析电压表与电流表达数比值所示量，结合图2进行判断．

23．如图所示，甲乙两个电路电源电压相等且保持不变，两个灯泡规格相似．闭合开关后，当滑动变阻器滑片都从中点向右滑动过程中，有关灯泡亮度说法，对是（   ）

A. 灯泡L1和L2都变亮             B. 灯泡L1和L2都变暗             C. L1一直比L2亮             D. L1一直比L2暗
【答案】D
【解析】【解答】解：（1）甲图中灯泡L1与滑动变阻器串联，
当滑动变阻器滑片P都从中点向左滑动过程中，接入电路中电阻变大，电路中总电阻变大，
由I= 可知，电路中电流变小，
因灯泡亮暗取决于实际功率大小，
因此，由P=I2R可知，灯泡L1实际功率变小，灯泡变暗；（2）乙图中灯泡L2与滑动变阻器并联，
因并联电路中各支路独立工作、互不影响，
因此，滑片移动时，灯泡L2实际功率不变，亮暗不变；（3）因并联电路中各支路两端电压相等，串联电路中总电压等于各分电压之和，
因此，L1两端电压一直不不小于L2两端电压，
因两灯泡规格相似，即电阻相等，
因此，由P= 可知，L2实际功率一直比L1大，则L2一直比L1亮．
综上可知，ABC错误、D对．
故选D．
【分析】（1）左图中灯泡与滑动变阻器串联，根据滑片移动可知接入电路中电阻变化，根据欧姆定律可知电路中电流变化，根据P=I2R可知灯泡实际功率变化，由灯泡亮暗取决于实际功率大小可知其亮暗变化；（2）右图中灯泡与滑动变阻器并联，根据并联电路中各支路独立工作、互不影响可知滑片移动时灯泡实际功率和亮暗变化；（3）根据串联电路电压特点和并联电路电压特点判断两灯泡两端电压关系，根据P=UI= 可知两灯泡实际功率关系，然后判断亮暗关系．

24．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器。S闭合，滑动变阻器滑片P由a向b滑动，下列说法对是（    ）

A. 电压表V1示数与电压表V2示数之和变大              B. 电压表V1示数与电流表A示数乘积变大
C. 电压表V1示数与电流表A示数比值变大            D. 电压表V2示数与电流表A示数比值变大
【答案】D
【解析】【解答】等效电路图如下，R1与R2串联，V1测R1两端电压，V2测R2两端电压。

A、开关S闭合，当滑片P由a向b滑动时，由串联电路电压特点可知，电压表V1示数与电压表V2示数之和等于电源电压，则两个电压表达数之和不变，A不符合题意；
BCD、滑片P由a向b滑动，变阻器R2接入电路阻值变大，总电阻变大，由I= 知电路中电流变小，电流表A示数变小；由U=IR可知，定值电阻Rl两端电压变小，即V1示数变小，则V2示数就会变大；
因此，电压表V1示数与电流表A示数乘积变小，B不符合题意；
电压表V2示数与电流表A示数比值变大，D符合题意；
由欧姆定律可知，电压表V1与A示数之比等于定值电阻R1阻值，因此该比值不变，C不符合题意。
故答案为：D。
【分析】先画出等效电路图，确认电路连接方式为串联和电表测量对象，根据串联电路特点分析.

25．某同学在探究“电流跟电压、电阻关系”时，根据搜集到数据画出了如图所示一种图像相符是                     〔    〕

A. 电阻一定期，电流伴随电压增大而增大           B. 电阻一定期，电压伴随电流增大而增大
C. 电压一定期，电流伴随电阻增大而减小           D. 电压一定期，电阻伴随电流增大而减小
【答案】 C
【解析】点拨：从图中可以看出，当电阻增大时，电流在减小，电流与电阻成反比例函数，结合欧姆定律可以懂得这个前提是电阻两端电压一定。并且是由于电阻变化而导致电流发生变化，因此应当是电流伴随电阻变化而变化。

全解；C
回味：在电路中是由于电阻变化使电流伴随变化，电阻是因，电流是果。在物理上这种因果关系不能颠倒，如在光学中光反射定律中只能讲反射光线与入射光线关系。
