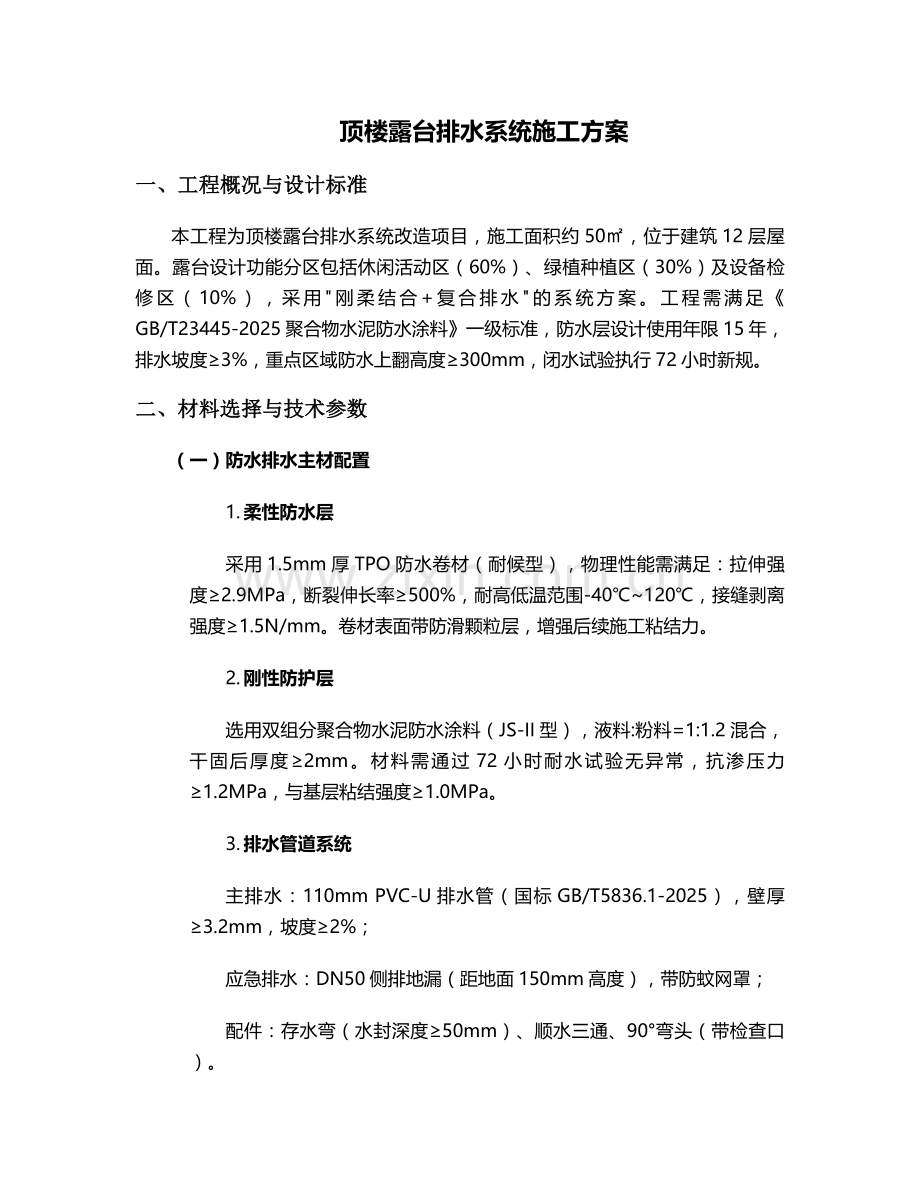

顶楼露台排水系统施工方案
一、工程概况与设计标准
本工程为顶楼露台排水系统改造项目，施工面积约50㎡，位于建筑12层屋面。露台设计功能分区包括休闲活动区（60%）、绿植种植区（30%）及设备检修区（10%），采用"刚柔结合+复合排水"的系统方案。工程需满足《GB/T23445-2025聚合物水泥防水涂料》一级标准，防水层设计使用年限15年，排水坡度≥3%，重点区域防水上翻高度≥300mm，闭水试验执行72小时新规。
二、材料选择与技术参数
（一）防水排水主材配置
1. 柔性防水层
采用1.5mm厚TPO防水卷材（耐候型），物理性能需满足：拉伸强度≥2.9MPa，断裂伸长率≥500%，耐高低温范围-40℃~120℃，接缝剥离强度≥1.5N/mm。卷材表面带防滑颗粒层，增强后续施工粘结力。
2. 刚性防护层
选用双组分聚合物水泥防水涂料（JS-II型），液料:粉料=1:1.2混合，干固后厚度≥2mm。材料需通过72小时耐水试验无异常，抗渗压力≥1.2MPa，与基层粘结强度≥1.0MPa。
3. 排水管道系统
主排水：110mm PVC-U排水管（国标GB/T5836.1-2025），壁厚≥3.2mm，坡度≥2%；
应急排水：DN50侧排地漏（距地面150mm高度），带防蚊网罩；
配件：存水弯（水封深度≥50mm）、顺水三通、90°弯头（带检查口）。

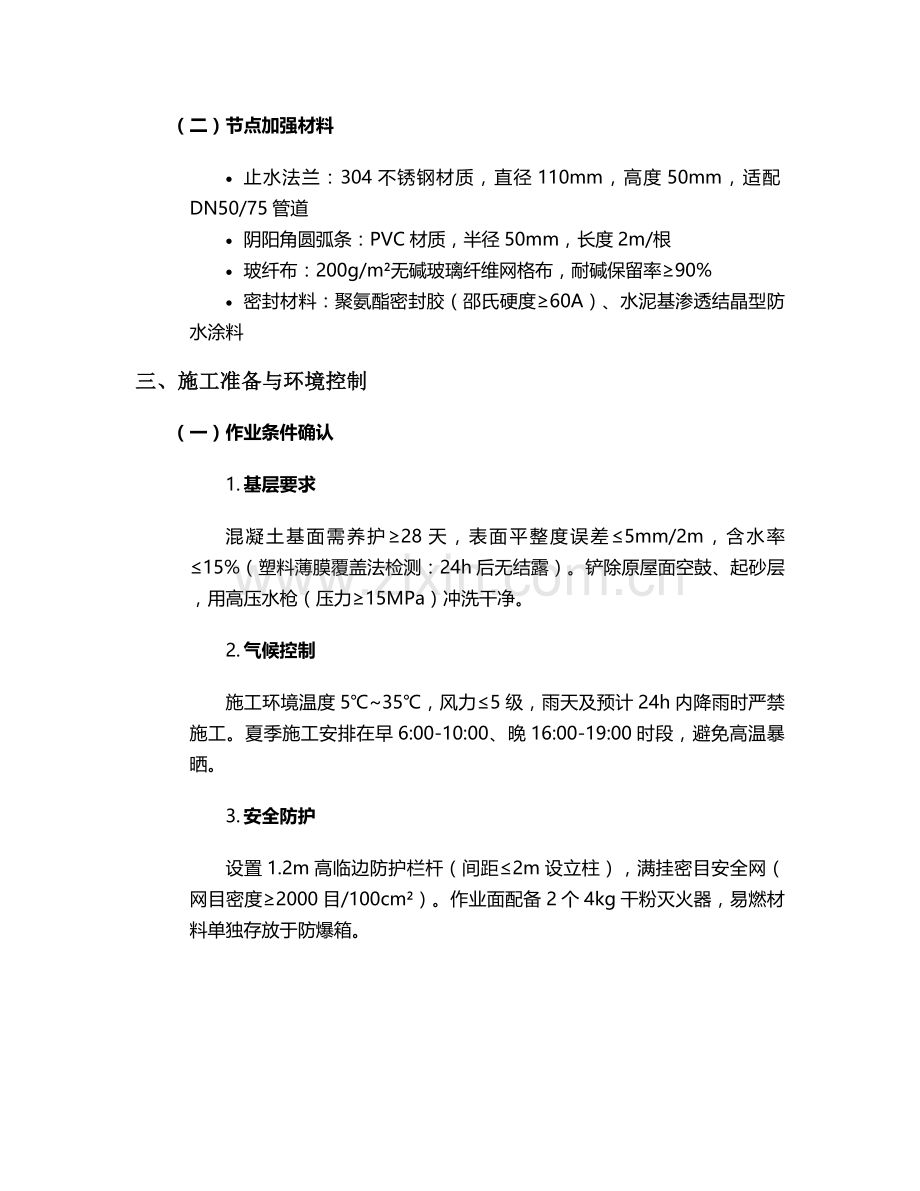

（二）节点加强材料
· 止水法兰：304不锈钢材质，直径110mm，高度50mm，适配DN50/75管道
· 阴阳角圆弧条：PVC材质，半径50mm，长度2m/根
· 玻纤布：200g/m²无碱玻璃纤维网格布，耐碱保留率≥90%
· 密封材料：聚氨酯密封胶（邵氏硬度≥60A）、水泥基渗透结晶型防水涂料
三、施工准备与环境控制
（一）作业条件确认
1. 基层要求
混凝土基面需养护≥28天，表面平整度误差≤5mm/2m，含水率≤15%（塑料薄膜覆盖法检测：24h后无结露）。铲除原屋面空鼓、起砂层，用高压水枪（压力≥15MPa）冲洗干净。
2. 气候控制
施工环境温度5℃~35℃，风力≤5级，雨天及预计24h内降雨时严禁施工。夏季施工安排在早6:00-10:00、晚16:00-19:00时段，避免高温暴晒。
3. 安全防护
设置1.2m高临边防护栏杆（间距≤2m设立柱），满挂密目安全网（网目密度≥2000目/100cm²）。作业面配备2个4kg干粉灭火器，易燃材料单独存放于防爆箱。
（二）测量放线
使用红外线水平仪按"多坡排水"原则放线：以主排水口为最低点，向四周辐射设置3%坡度（每米高度差30mm），在排水路径上标记3处积水观察点（红漆标识）。种植区与休闲区交界处设置排水沟控制线（宽200mm，深150mm）。
四、关键施工流程与工艺要点
（一）基层处理阶段
1. 结构修补
· 裂缝处理：宽度＜0.3mm裂缝用环氧树脂灌缝；≥0.3mm裂缝开凿V型槽（宽10mm×深15mm），清理后涂刷界面剂，填入环氧树脂砂浆
· 管道根部：剔除松动混凝土，形成200mm×50mm环形凹槽，涂刷2道渗透结晶涂料（干膜厚度≥1mm）
· 阴阳角处理：用1:2.5水泥砂浆抹成R50mm圆弧角，养护3天
2. 找平层施工
采用C25细石混凝土（掺聚丙烯纤维0.9kg/m³），按排水坡度浇筑，用2m刮杠找平，铁抹子压光。初凝后覆盖薄膜养护7天，平整度误差控制在3mm/2m内。
（二）防水系统施工
1. TPO卷材防水层（满粘法）
（1）涂刷基层处理剂：专用TPO胶黏剂，用量0.2kg/m²，辊涂均匀，干燥≥4h（指触不粘手）
（2）弹线定位：按卷材幅宽（1.5m）弹出控制线，纵向搭接100mm，横向搭接80mm，阴阳角增设500mm宽附加层
（3）热风焊接：温度180~220℃，速度1.5~2m/min，双缝焊接形成两道焊痕（宽≥10mm），中间预留10mm空气检测通道
（4）焊缝检测：用5号注射针管注入0.2MPa压缩空气，保持30s无压降为合格
2. JS防水涂料层
（1）配料搅拌：液料与粉料按比例倒入搅拌桶，电动搅拌器（800r/min）搅拌3min，静置5min后二次搅拌
（2）多遍涂刷：
· 第一遍：十字交叉法薄涂（0.8kg/m²），干燥6h（25℃环境）
· 第二遍：铺贴玻纤布，随即涂刷第二遍涂料（1.0kg/m²），确保玻纤布完全浸润
· 第三遍：整体满涂，阴阳角、女儿墙根部重点加厚（总厚度≥2.5mm）
（3）收头处理：女儿墙顶部用金属压条（间距300mm）固定，密封胶封边宽度≥10mm
（三）排水系统施工
1. 坡度控制
采用红外线水平仪校准，以地漏为基准向四周辐射找坡，每2m设置标高控制点。休闲区坡度3%，种植区坡度5%，排水沟坡度2%。
2. 复合排水构造
· 主排水系统：110mm PVC管安装，采用承插式连接（胶粘剂涂抹均匀），立管底部设混凝土支墩（尺寸300×300×200mm）
· 应急排水：侧排地漏与主排水系统分开接入雨水立管，避免倒灌
· 隐形排水槽：沿女儿墙内侧设置50mm×50mm U型槽，内填卵石（粒径20-30mm），表面覆盖不锈钢格栅（开孔率≥60%）
3. 种植区排水处理
· 底部铺设200mm厚陶粒排水层（粒径30-50mm）
· 设置DN50透水管（外包土工布），间距1.5m，坡度1%接入排水沟
· 透水管与排水沟连接处设滤网（孔径5mm）
（四）保护层与饰面施工
1. 保温保护层
铺设50mm厚挤塑聚苯板（密度≥30kg/m³），点粘法固定（粘结面积≥40%），板缝用聚氨酯发泡剂填充。表面浇筑40mm厚C20细石混凝土（内配φ4@200双向钢筋网），按6m×6m设置分格缝。
2. 饰面铺装
· 休闲区：600×600mm防滑地砖（留缝3mm），干硬性水泥砂浆结合层（掺5%防水剂）
· 种植区：防腐木平台（架空高度≥150mm），龙骨间距400mm，不锈钢自攻螺丝固定
· 设备区：混凝土压光地面，设置200mm高设备基础（预埋螺栓）
五、质量控制与验收标准
（一）过程质量控制点
工序名称
检查项目
允许偏差
检查方法
基层处理
表面平整度
≤3mm/2m
靠尺+塞尺
卷材焊接
焊缝气压检测
0.2MPa 30s无压降
气压检测法
涂料施工
干膜厚度
-0.2mm
钻芯取样
排水坡度
坡度偏差
±0.5%
坡度尺+水平仪
管道安装
立管垂直度
≤3mm/m
线坠吊测
（二）分阶段验收
1. 防水层验收
· 外观：卷材无起鼓、皱折，涂料无漏涂、露底，搭接缝严密
· 闭水试验：72小时蓄水深度30mm，水位下降≤5mm，楼下无渗漏
· 细部：阴阳角增强层无空鼓，管根密封严密，收头固定牢固
2. 排水系统验收
· 通水试验：开启自来水以1L/s流量灌入排水口，3min内排净无积水
· 坡度检测：沿排水方向每2m测一点，确保符合设计坡度
· 应急排水：模拟主排水堵塞，水位升至150mm时侧排地漏开始排水
六、安全与环保措施
（一）高空作业防护
· 作业人员佩戴双钩安全带（定期检测载荷≥15kN），搭设满堂红脚手架（步距≤1.8m）
· 物料运输使用专用吊装笼，严禁抛投工具，临时堆放荷载≤2kN/m²
（二）环保施工要求
· 施工垃圾分类存放，防水材料废弃物交由专业单位处置
· 噪声控制：昼间≤70dB，夜间≤55dB，切割作业采取湿法降尘
· 临时排水：设置沉淀池（三级，总容积≥1m³），废水经处理后排入市政管网
七、成品保护与维护
（一）施工期保护
· 防水层施工后48h内严禁上人，后续工序施工时铺设30mm厚木板垫层
· 管道安装后用塑料膜包裹，接口处采用临时封堵盖密封
（二）后期维护
· 交付前提供《排水系统维护手册》，包含：
o 季度检查：清理地漏杂物、检查排水坡度
o 年度维护：管道疏通、防水层完整性检查
o 五年大修：TPO卷材焊缝检测、JS涂料局部修补
本方案未尽事宜，需严格遵守《屋面工程技术规范GB50345-2025》及地方现行施工标准。施工过程中遇特殊情况，应及时与设计单位协商处理。
