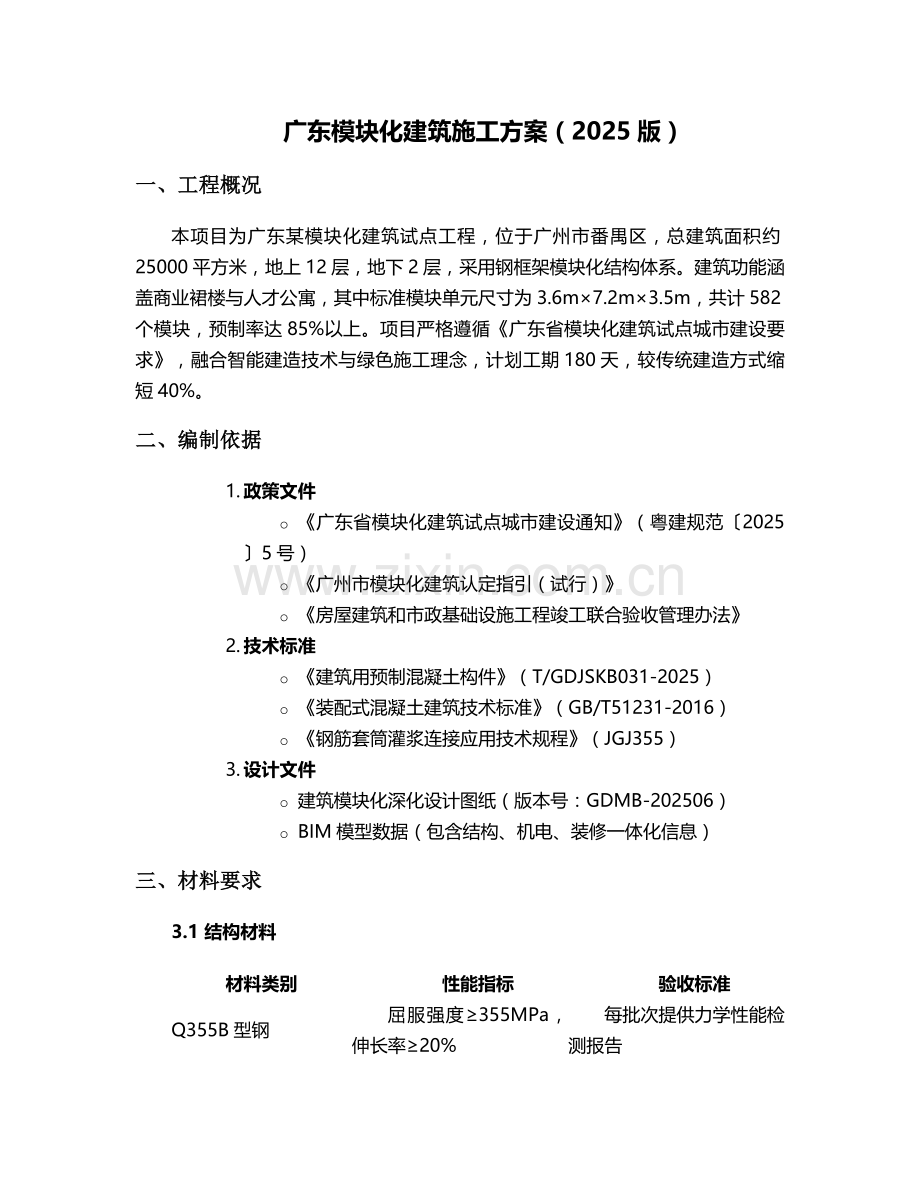

广东模块化建筑施工方案（2025版）
一、工程概况
本项目为广东某模块化建筑试点工程，位于广州市番禺区，总建筑面积约25000平方米，地上12层，地下2层，采用钢框架模块化结构体系。建筑功能涵盖商业裙楼与人才公寓，其中标准模块单元尺寸为3.6m×7.2m×3.5m，共计582个模块，预制率达85%以上。项目严格遵循《广东省模块化建筑试点城市建设要求》，融合智能建造技术与绿色施工理念，计划工期180天，较传统建造方式缩短40%。
二、编制依据
1. 政策文件
o 《广东省模块化建筑试点城市建设通知》（粤建规范〔2025〕5号）
o 《广州市模块化建筑认定指引（试行）》
o 《房屋建筑和市政基础设施工程竣工联合验收管理办法》
2. 技术标准
o 《建筑用预制混凝土构件》（T/GDJSKB031-2025）
o 《装配式混凝土建筑技术标准》（GB/T51231-2016）
o 《钢筋套筒灌浆连接应用技术规程》（JGJ355）
3. 设计文件
o 建筑模块化深化设计图纸（版本号：GDMB-202506）
o BIM模型数据（包含结构、机电、装修一体化信息）
三、材料要求
3.1 结构材料
材料类别
性能指标
验收标准
Q355B型钢
屈服强度≥355MPa，伸长率≥20%
每批次提供力学性能检测报告

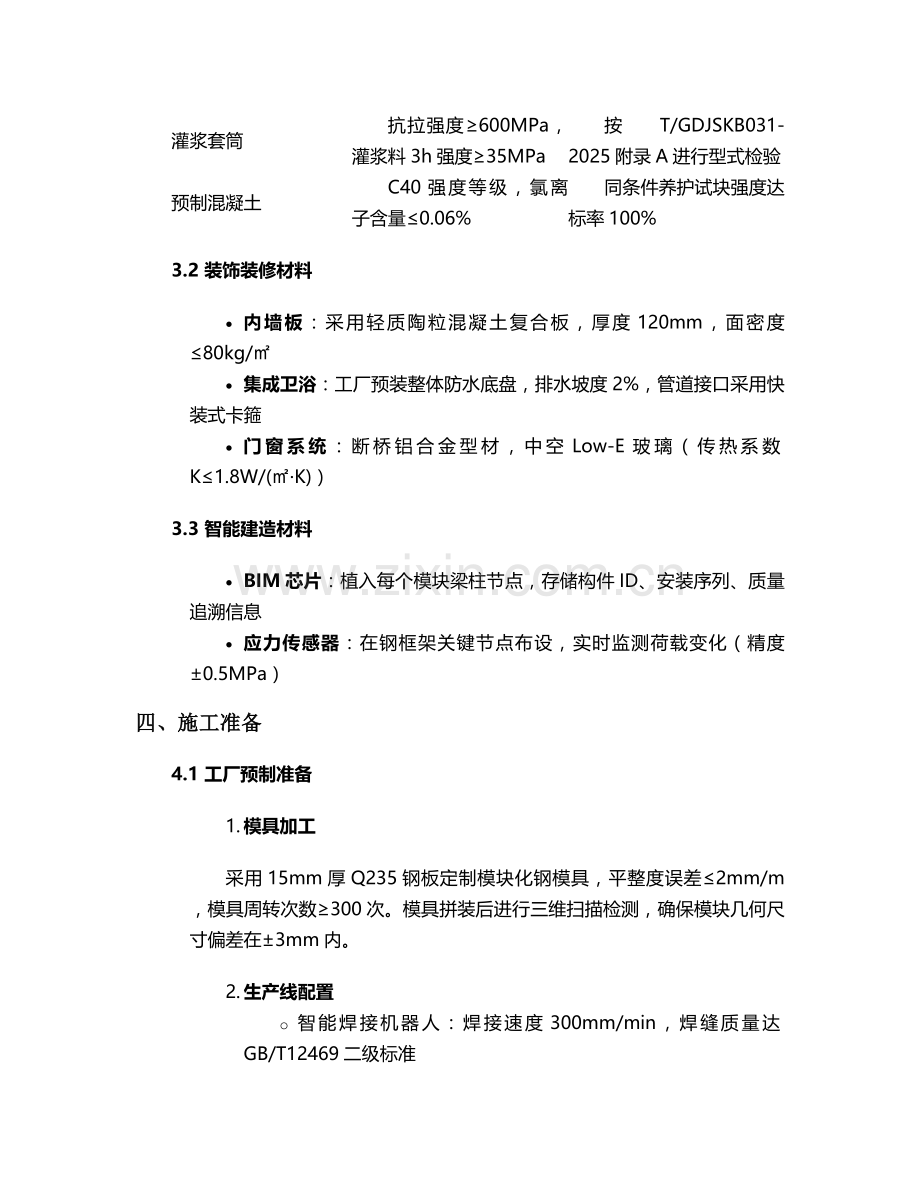

灌浆套筒
抗拉强度≥600MPa，灌浆料3h强度≥35MPa
按T/GDJSKB031-2025附录A进行型式检验
预制混凝土
C40强度等级，氯离子含量≤0.06%
同条件养护试块强度达标率100%
3.2 装饰装修材料
· 内墙板：采用轻质陶粒混凝土复合板，厚度120mm，面密度≤80kg/㎡
· 集成卫浴：工厂预装整体防水底盘，排水坡度2%，管道接口采用快装式卡箍
· 门窗系统：断桥铝合金型材，中空Low-E玻璃（传热系数K≤1.8W/(㎡·K)）
3.3 智能建造材料
· BIM芯片：植入每个模块梁柱节点，存储构件ID、安装序列、质量追溯信息
· 应力传感器：在钢框架关键节点布设，实时监测荷载变化（精度±0.5MPa）
四、施工准备
4.1 工厂预制准备
1. 模具加工
采用15mm厚Q235钢板定制模块化钢模具，平整度误差≤2mm/m，模具周转次数≥300次。模具拼装后进行三维扫描检测，确保模块几何尺寸偏差在±3mm内。
2. 生产线配置
o 智能焊接机器人：焊接速度300mm/min，焊缝质量达GB/T12469二级标准
o 混凝土布料机：浇筑速度5m³/h，振捣频率50Hz，确保密实度
o 养护窑：采用蒸汽养护，升温速率≤20℃/h，恒温湿度≥90%
4.2 现场准备
1. 场地布置
o 模块堆放区：硬化处理（C20混凝土+150mm碎石垫层），设置2%排水坡度
o 吊装通道：宽度≥6m，承载力≥200kN/m²，配备3处应急停车区
o 灌浆作业区：搭设防雨棚（高度4.5m），配置温湿度控制系统
2. 机械设备
o 主吊：选用250t汽车吊（360°全回转，最大起升高度60m）
o 辅助设备：4台5t液压千斤顶（同步精度±1mm），BIM放线机器人（定位误差≤2mm）
五、主要施工工艺
5.1 模块工厂预制流程
1. 钢结构焊接
o 采用门式埋弧焊机进行梁柱焊接，焊后24h内进行100%UT探伤
o 节点处采用“焊接+螺栓”双重连接，摩擦面抗滑移系数≥0.45
2. 机电管线预埋
o 给水管道：PPR管热熔连接，压力试验0.8MPa/30min无压降
o 电气管线：KBG管暗敷，线盒定位偏差≤5mm，绝缘电阻≥0.5MΩ
3. 装饰一体化施工
o 墙面：工厂预涂环保乳胶漆（VOC含量≤10g/L），分三遍成活
o 地面：20mm厚自流平水泥，平整度误差≤3mm/2m，与结构层粘结强度≥1.5MPa
5.2 现场安装工艺
5.2.1 基础施工
· 采用桩基承台+型钢转换层结构，预埋螺栓定位偏差≤2mm，采用全站仪进行三维校核
5.2.2 模块吊装
1. 吊装流程
graph LR
A[模块进场验收] --> B[BIM定位复核]
B --> C[吊具安装]
C --> D[试吊30cm静置10min]
D --> E[垂直度调整]
E --> F[临时固定]
2. 精度控制
o 水平偏差：每层累计误差≤5mm，全高偏差≤H/10000（H为建筑高度）
o 接缝间隙：相邻模块缝隙≤2mm，采用聚氨酯密封胶填充（延伸率≥300%）
5.2.3 灌浆连接
· 工艺流程：套筒清理→灌浆料制备（水料比1:12）→压力注浆（0.3MPa）→出浆口封堵→养护（20℃下养护7d）
· 质量控制：每个套筒留存灌浆料试块，28d抗压强度≥85MPa
5.3 防水施工
· 模块接缝：采用“三道防线”——遇水膨胀止水条（膨胀倍率≥300%）+丁基胶带+不锈钢盖板
· 屋面防水：1.5mm厚TPO卷材机械固定，搭接宽度80mm，热风焊接温度180±10℃
六、质量控制措施
6.1 工厂质检
· 首件检验：每个模块类型首件进行100%全项检测，包括结构性能、尺寸偏差、装饰质量
· 过程抽检：每日随机抽取3个模块进行三维扫描，关键尺寸偏差超标率≤1%
6.2 现场验收
1. 分项工程验收
o 模块安装：每层验收一次，包含轴线位置、标高、垂直度等12项指标
o 灌浆施工：每50个套筒为一批次，留存3组试块进行强度检测
2. 第三方检测
o 钢结构焊缝：委托第三方进行10%UT探伤，Ⅰ级焊缝合格率100%
o 结构承载力：完工后进行1.2倍设计荷载静载试验，持荷1h无塑性变形
6.3 BIM质量追溯
· 建立“模块身份证”系统，通过RFID芯片记录材料溯源、施工人员、检测数据等信息
· 每月生成质量分析报告，对偏差数据进行AI分析，提出改进措施
七、安全文明施工
7.1 高空作业防护
· 吊装作业半径设置20m警戒区，配备红外感应报警装置
· 模块临时固定采用双保险机制：每个模块设置4个刚性支撑+2道缆风绳
7.2 绿色施工措施
· 噪声控制：昼间≤70dB，夜间≤55dB，采用低噪声液压剪（声压级≤82dB）
· 垃圾减量：工厂预制阶段建筑垃圾≤0.15t/百平方米，现场回收率≥95%
· 扬尘治理：场区PM10浓度实时监测，超标自动启动雾炮系统（覆盖率100%）
八、进度计划
8.1 关键节点控制
阶段
工期（天）
控制要点
工厂预制
90
钢结构加工（30d）→机电安装（20d）→装修一体化（25d）→出厂验收（15d）
现场安装
60
基础施工（15d）→模块吊装（30d）→接缝处理（15d）
验收交付
30
分部分项验收（15d）→联合验收（10d）→资料归档（5d）
8.2 BIM进度管理
· 采用4D进度模拟，每周对比计划与实际进度偏差，偏差超3%启动预警机制
· 模块运输采用GIS路线优化，避开广州早晚高峰（7:00-9:00，17:00-19:00）
九、验收标准与流程
9.1 验收标准
· 结构验收：符合GB50205-2020《钢结构工程施工质量验收标准》，节点承载力达标率100%
· 功能验收：给水排水系统通水试验合格，电气系统绝缘电阻≥100MΩ
· 绿色建筑：满足广东省二星级绿色建筑标准，节能率≥75%
9.2 联合验收流程
1. 施工单位提交验收申请及BIM竣工模型
2. 住建、消防、人防等部门进行线上联合审查（5个工作日）
3. 现场实体检测（重点抽查模块连接节点、防水性能）
4. 出具联合验收意见书，15个工作日内完成备案
十、应急预案
10.1 吊装安全事故
· 应急响应：立即启动吊装区域应急停车系统，切断吊装电源
· 处置措施：采用2台100t汽车吊进行模块卸载，使用应力监测仪评估结构损伤
10.2 台风防御
· 预警响应：收到蓝色预警后12h内完成所有松散材料固定
· 加固措施：每层模块采用型钢剪刀撑临时连接，抗风载能力提升至0.55kN/㎡
10.3 灌浆料施工异常
· 低温施工：当环境温度＜5℃时，采用电伴热养护（维持灌浆料温度≥10℃）
· 堵管处理：立即停机拆卸套筒，采用高压水枪（压力20MPa）冲洗管道
十一、技术创新应用
1. 数字孪生技术
建立施工现场数字孪生体，实时同步模块安装坐标、应力应变等数据，偏差预警响应时间≤15min
2. 无人化施工
o 采用AGV转运机器人（载重5t，定位精度±10mm）运输模块
o 墙面瓷砖铺贴采用6轴协作机器人，施工效率达20㎡/h
3. 绿色建材应用
o 模块外墙采用光伏一体化组件，转换效率≥23%，年发电量约8万kWh
o 室内装修材料全部达到E0级环保标准，甲醛释放量≤0.05mg/m³
本方案严格遵循广东省模块化建筑试点要求，通过“工厂预制+智能安装”模式，实现建造过程提质增效。施工期间将动态更新技术参数，确保符合2025年最新规范要求，打造模块化建筑示范工程。
