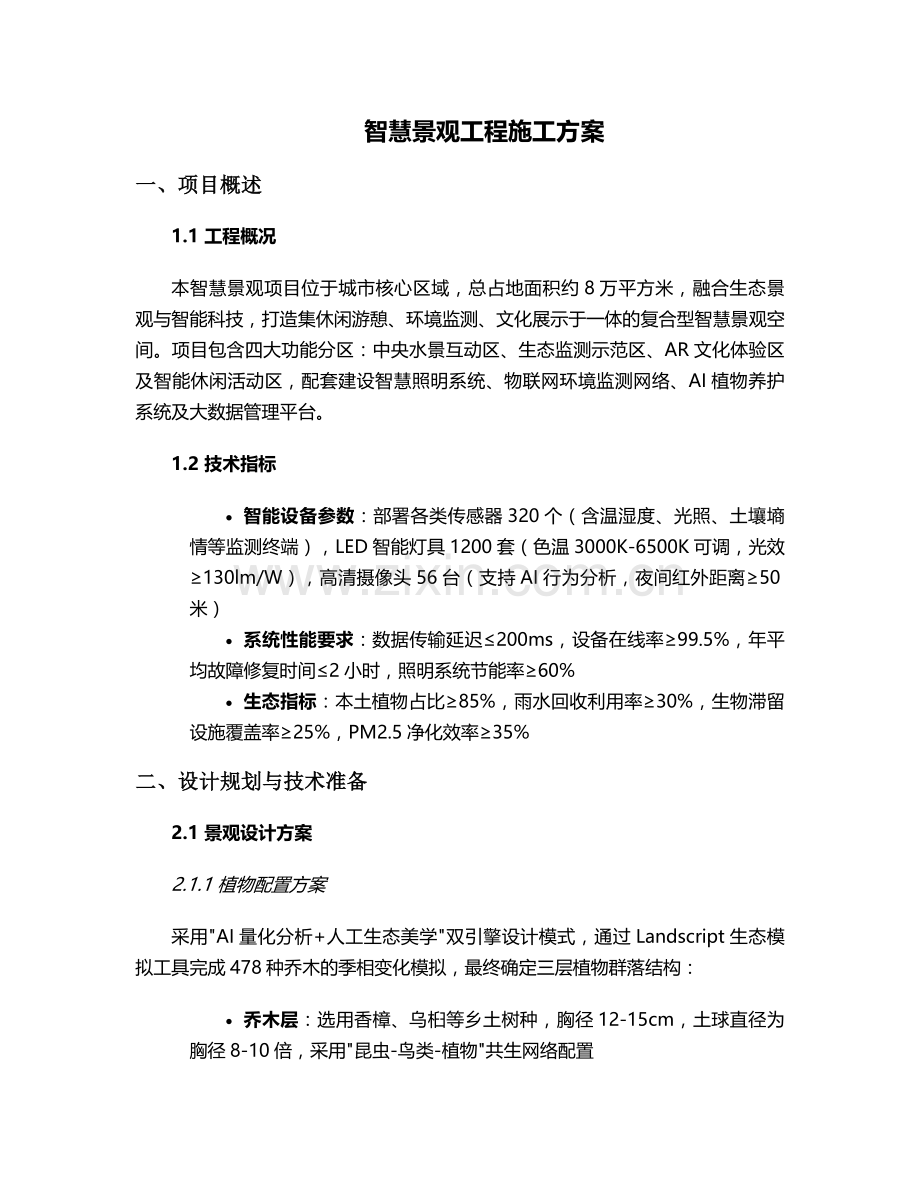

智慧景观工程施工方案
一、项目概述
1.1 工程概况
本智慧景观项目位于城市核心区域，总占地面积约8万平方米，融合生态景观与智能科技，打造集休闲游憩、环境监测、文化展示于一体的复合型智慧景观空间。项目包含四大功能分区：中央水景互动区、生态监测示范区、AR文化体验区及智能休闲活动区，配套建设智慧照明系统、物联网环境监测网络、AI植物养护系统及大数据管理平台。
1.2 技术指标
· 智能设备参数：部署各类传感器320个（含温湿度、光照、土壤墒情等监测终端），LED智能灯具1200套（色温3000K-6500K可调，光效≥130lm/W），高清摄像头56台（支持AI行为分析，夜间红外距离≥50米）
· 系统性能要求：数据传输延迟≤200ms，设备在线率≥99.5%，年平均故障修复时间≤2小时，照明系统节能率≥60%
· 生态指标：本土植物占比≥85%，雨水回收利用率≥30%，生物滞留设施覆盖率≥25%，PM2.5净化效率≥35%
二、设计规划与技术准备
2.1 景观设计方案
2.1.1 植物配置方案
采用"AI量化分析+人工生态美学"双引擎设计模式，通过Landscript生态模拟工具完成478种乔木的季相变化模拟，最终确定三层植物群落结构：
· 乔木层：选用香樟、乌桕等乡土树种，胸径12-15cm，土球直径为胸径8-10倍，采用"昆虫-鸟类-植物"共生网络配置
· 灌木层：配置紫薇、山茶等开花植物，高度1.2-1.5m，冠幅≥80cm，确保四季有景
· 地被层：混合结缕草与黑麦草，耐踩踏系数≥3.5次/㎡·天，绿期≥300天

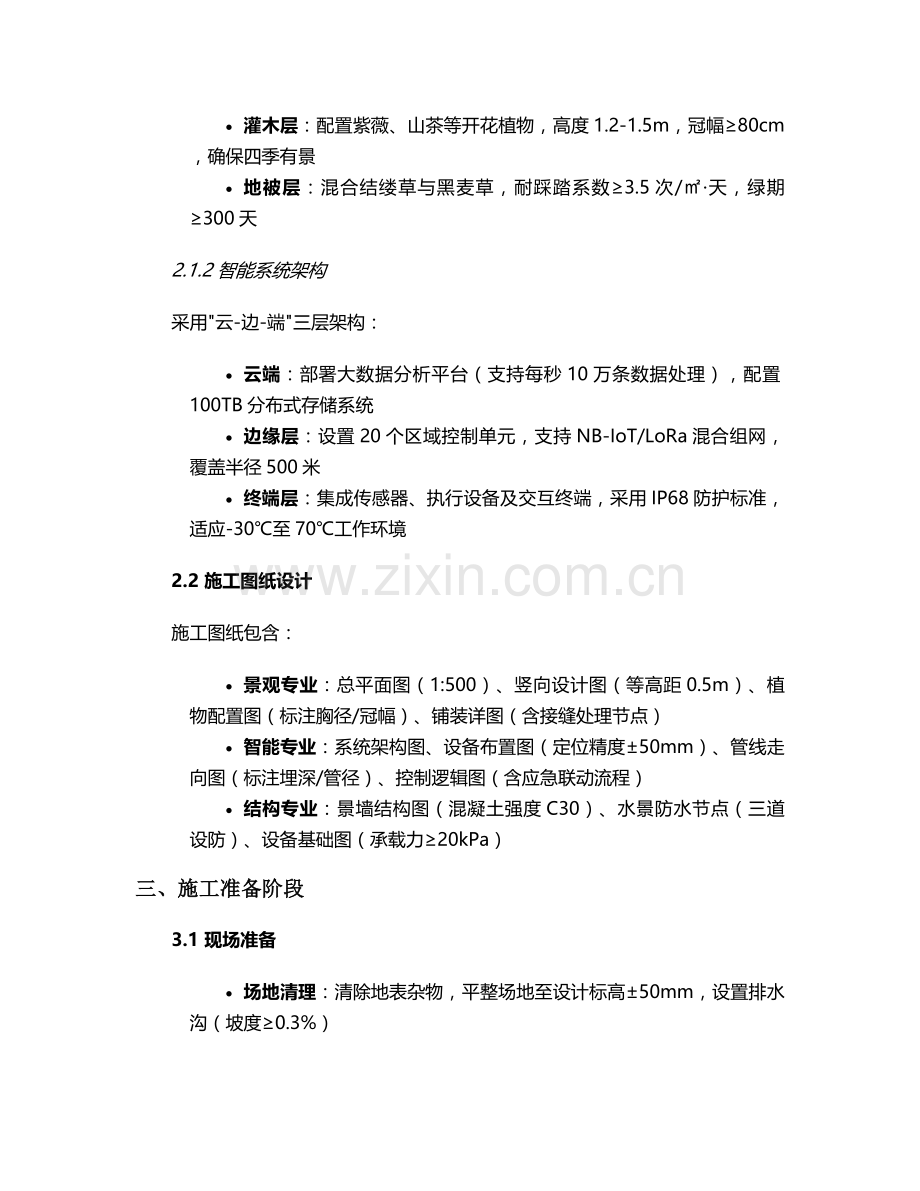

2.1.2 智能系统架构
采用"云-边-端"三层架构：
· 云端：部署大数据分析平台（支持每秒10万条数据处理），配置100TB分布式存储系统
· 边缘层：设置20个区域控制单元，支持NB-IoT/LoRa混合组网，覆盖半径500米
· 终端层：集成传感器、执行设备及交互终端，采用IP68防护标准，适应-30℃至70℃工作环境
2.2 施工图纸设计
施工图纸包含：
· 景观专业：总平面图（1:500）、竖向设计图（等高距0.5m）、植物配置图（标注胸径/冠幅）、铺装详图（含接缝处理节点）
· 智能专业：系统架构图、设备布置图（定位精度±50mm）、管线走向图（标注埋深/管径）、控制逻辑图（含应急联动流程）
· 结构专业：景墙结构图（混凝土强度C30）、水景防水节点（三道设防）、设备基础图（承载力≥20kPa）
三、施工准备阶段
3.1 现场准备
· 场地清理：清除地表杂物，平整场地至设计标高±50mm，设置排水沟（坡度≥0.3%）
· 临时设施：搭建300㎡施工临时用房（含材料仓库、设备调试区），配置2套200kVA临时配电箱（分区域供电保护）
· 测量控制：建立三级测量控制网，布设6个永久控制点（采用GPS定位，误差≤15mm），每50米设置轴线控制桩
3.2 材料采购与验收
· 智能设备采购：选择具备ISO9001认证的供应商，传感器需提供3年质保承诺，LED灯具进行1000小时老化测试
· 苗木采购：乔木需提供生长健壮、无病虫害的植株，土球完整度≥90%，运输过程中采取保湿措施（覆盖遮阳网+喷水）
· 建材验收：透水砖抗压强度≥30MPa，防滑系数≥0.65；电缆采用YJV22-0.6/1kV铠装电缆，绝缘电阻≥100MΩ
3.3 人员培训
· 技术培训：对60名施工人员开展专项培训（累计40课时），内容包括：
o BIM-LA双模型操作（掌握模型碰撞检测）
o 智能设备安装规范（传感器校准流程）
o 系统调试技术（控制逻辑编程基础）
· 安全培训：特种作业人员持证上岗，每日开展"三交三查"安全交底，配备5名专职安全员（佩戴智能定位安全帽）
四、施工实施流程
4.1 土建与景观施工
4.1.1 土方工程
· 采用AI土方平衡系统，24小时内完成12套排水方案比选，最终确定：
o 土方开挖量：12500m³，预留2000m³种植土（有机质含量≥3%）
o 回填压实：分层厚度≤300mm，压实度≥93%，采用环刀法取样检测
o 微地形塑造：坡度1:5-1:8，起伏高度0.5-1.2m，表面平整度误差≤50mm
4.1.2 硬质景观施工
· 透水铺装工程：
o 基层：300mm厚级配碎石（粒径5-31.5mm）+150mm厚C25透水混凝土（渗透系数≥1.5×10⁻³m/s）
o 面层：60mm厚生态透水砖（200×100mm），采用砂垫层铺设，接缝宽5mm填缝砂
o 施工工艺：采用"拼接法"铺装，平整度误差≤3mm，相邻板块高差≤2mm
· 水景工程：
o 结构：C30钢筋混凝土（抗渗等级P6），底板厚度200mm，侧壁高度1.2m
o 防水：JS复合防水涂料（厚度≥2mm）+ 膨润土防水毯（搭接宽度≥100mm）
o 智能控制：配置水位传感器（精度±1cm）、变频水泵（调节范围0.5-2.5m³/h）
4.1.3 绿化工程
· 土壤改良：深翻300mm，掺入腐叶土（用量15m³/亩）、珍珠岩（体积比15%）及微生物菌剂（50kg/亩），改良后土壤pH值6.5-7.5，EC值0.8-1.2mS/cm
· 乔木种植：
1. 树穴开挖：直径比土球大60cm，深度比土球高20cm，底部铺设20cm厚碎砖排水层
2. 定植：采用"三埋两踩一提苗"工艺，支撑采用三角架固定（高度1.5m，采用柔性材料包裹树干）
3. 浇水：定植后立即浇透定根水（加入生根剂500倍液），之后7天内每天浇水一次
· 草坪建植：
1. 草种配比：百慕大草（70%）+黑麦草（30%），播种量25g/㎡
2. 土壤处理：精细平整（颗粒粒径≤5mm），铺设无纺布防杂草
3. 养护标准：保持土壤湿润（墒情80%），修剪高度3-5cm，成坪时间≤45天
4.2 智能系统安装与调试
4.2.1 物联网感知层施工
· 传感器安装：
o 环境监测终端：距地面1.5m高度安装，采用不锈钢支架（直径50mm，壁厚3mm），温湿度测量范围-40℃-85℃，精度±0.5℃/±3%RH
o 土壤墒情传感器：埋深30cm，采用螺旋式安装（避免损伤根系），测量范围0-100%，分辨率0.1%
o 光照传感器：安装于树冠间隙（光照遮挡≤10%），测量范围0-200000lux，精度±5%
· 管线敷设：
o 弱电管：采用Φ50PE管（壁厚3.5mm），埋深≥500mm，弯曲半径≥15倍管径
o 强电管：Φ75镀锌钢管（壁厚2.5mm），埋深≥700mm，与弱电管间距≥300mm
o 接头处理：采用热熔连接（PE管）或丝扣连接（钢管），做好防水防腐处理
4.2.2 智慧照明系统安装
· 灯具安装：
o 庭院灯：高度3.5m，间距15m，基础尺寸500×500×600mm（C25混凝土），接地电阻≤4Ω
o 投光灯：安装角度30°-45°，投射距离8-12m，采用防眩光设计（UGR≤19）
o 地埋灯：嵌入铺装面（与地面高差≤1mm），防护等级IP67，设置防误踩保护
· 控制系统调试：
o 单灯控制测试：实现开关、调光（0-100%）、色温调节功能，响应时间≤1秒
o 场景模式设置：预设日常、节假日、节能等6种模式，切换时间≤5秒
o 光感联动测试：当环境光照≤15lux时自动开灯，≥50lux时自动关灯，灵敏度±2lux
4.2.3 AR互动系统部署
· 硬件安装：
o AR体验点：5个特色景点设置识别标识（尺寸1.2m×0.8m，采用漫反射材料），摄像头安装高度2.5m（俯角15°）
o 边缘计算单元：配置工业级主机（i7处理器，16G内存），安装于防水配电箱（IP65），距体验点≤50m
· 软件调试：
o AR识别精度：虚拟模型与实景叠加误差≤30mm，识别响应时间≤0.5秒
o 互动功能测试：支持手势识别（5种手势）、语音交互（识别率≥95%）、虚拟拍照（分辨率4K）
o 多用户并发：单体验点支持10人同时在线互动，帧率≥30fps
4.2.4 数据中心建设
· 机房装修：
o 面积30㎡，采用抗静电地板（高度300mm），墙面吸音处理，温度控制22±2℃，湿度45%-65%
o 供电系统：配置15KVA UPS电源（续航≥2小时），双回路供电，防雷等级B级
· 服务器部署：
o 应用服务器：2台（2U机架式，E5处理器，32G内存），负载均衡配置
o 存储服务器：1台（4U，64TB容量，RAID5），支持热插拔
o 网络设备：核心交换机（48口万兆），防火墙（吞吐量≥10Gbps），无线AP（支持WiFi6，并发120用户）
三、质量控制与安全管理
3.1 施工质量控制体系
3.1.1 分部分项工程验收标准
· 土方工程：每层回填土取样3组/1000㎡，压实度检测合格率100%，表面平整度≤50mm
· 铺装工程：相邻板块高差≤2mm，缝宽偏差±1mm，空鼓率≤2%（敲击法检测）
· 绿化工程：乔木成活率≥98%，灌木成活率≥95%，草坪覆盖率≥95%（验收时）
· 智能系统：设备通电测试合格率100%，系统功能实现率100%，数据采集准确率≥99.5%
3.1.2 质量检测方法
· 材料检测：每批次苗木进场进行"三查"（查品种、查规格、查病虫害），土壤检测60项指标（有机质、pH值、重金属等）
· 实体检测：采用无人机三维扫描（点云密度≥100点/㎡）比对设计模型，误差超2cm自动预警
· 系统测试：开展72小时连续满负荷运行测试，记录设备温度（≤60℃）、功耗（±5%设计值）、数据丢包率（≤0.1%）
3.2 安全生产管理
· 防护措施：
o 高处作业：设置1.2m高防护栏杆（横杆间距≤600mm），满挂密目安全网（网目密度≥2000目/100cm²）
o 临时用电：采用TN-S接零保护系统，配电箱"三级配电两级保护"，漏电动作电流≤30mA
o 动火作业：办理动火许可证，配备ABC干粉灭火器（≥4kg），与易燃物距离≥10m
· 智慧安全监控：
o 部署AI安全帽识别系统（识别准确率≥98%），危险区域闯入自动报警（响应时间≤10秒）
o 施工人员定位系统（精度±3m），电子围栏越界预警，夜间施工照明照度≥50lux
四、验收与运维管理
4.1 竣工验收流程
1. 分项验收：
o 景观工程：植物成活率、硬质铺装平整度、水景渗漏检测（24小时蓄水试验）
o 智能系统：功能测试（100%覆盖）、性能测试（连续72小时）、兼容性测试（第三方接口）
2. 系统联调：
o 联动功能测试：照明-光照联动、灌溉-土壤墒情联动、安防-视频联动等12项联动场景
o 应急演练：模拟设备故障、网络中断、极端天气等6种应急场景，响应时间≤5分钟
3. 竣工验收：
o 技术资料审查：施工图纸、隐蔽工程记录、设备合格证等32项资料完整性核查
o 观感质量验收：植物配置合理性、景观协调性、设备安装美观度评分（满分100分，合格≥85分）
o 系统性能验收：连续1个月运行考核，设备平均无故障时间≥1000小时
4.2 运维管理方案
4.2.1 智能运维平台功能
· 设备管理：实时监控320个设备运行状态，支持远程控制（开关、参数调节），故障自动派单
· 数据分析：
o 植物健康评估：通过叶绿素传感器数据（SPAD值≥50）与生长量监测（年胸径增长≥1.2cm）
o 能耗分析：日/月/年能耗曲线，同比环比分析，异常能耗自动预警（偏差≥15%）
o 游客行为分析：客流热力图（每小时更新），高峰时段预警（密度≥0.5人/㎡）
· 工单管理：支持移动端派单，响应时间≤30分钟，完成率≥98%，用户满意度≥95%
4.2.2 养护计划
· 植物养护：
o 乔木：每年修剪1-2次（休眠期），浇水周期7-10天（土壤墒情＜60%时），施肥（有机肥10kg/株·年）
o 灌木：春梢后修剪，花后修剪，病虫害防治（生物防治为主，化学防治≤3次/年）
o 草坪：修剪频率7-10天（生长季），打孔通气2次/年，施肥（氮磷钾复合肥20g/㎡·次）
· 设备维护：
o 传感器：每季度校准1次（精度偏差≤2%），每年更换电池（续航≥3年）
o 灯具：每半年清洁1次，光源寿命≥50000小时（更换记录存档）
o 服务器：每月系统补丁更新，每季度数据备份（异地存储），每年硬件检测
4.2.3 应急保障
· 设备故障：建立备件库（常用部件储备≥5套），紧急维修响应时间≤2小时，重大故障≤24小时恢复
· 自然灾害：
o 暴雨：启动排水泵（流量50m³/h），开启雨水回收系统（蓄水容量500m³）
o 台风：提前加固乔木支撑（抗风等级≥10级），关闭户外电源，收起可移动设施
· 系统安全：部署入侵检测系统（IDS），每日安全日志审计，每季度渗透测试，数据加密存储（AES-256）
五、项目验收与交付
5.1 验收资料清单
· 竣工图纸（景观、建筑、结构、电气、智能化专业）
· 设备技术文件（说明书、合格证、检测报告）
· 施工记录（隐蔽工程验收记录、测试记录、调试报告）
· 系统操作手册（管理员版、运维版）
· 培训资料（视频教程、操作指南）
5.2 培训计划
· 管理团队培训：3天，内容包括系统平台操作、数据分析、应急处理
· 运维人员培训：7天，内容包括设备维护、故障排查、系统调试
· 园林养护培训：5天，内容包括植物识别、修剪技术、病虫害防治
5.3 质保承诺
· 景观工程：绿化养护质保1年（成活率保证期），硬质景观质保2年
· 智能系统：硬件质保3年（核心设备5年），软件免费升级2年，7×24小时技术支持
本施工方案通过将AI设计工具、物联网技术与传统园林工艺深度融合，构建"感知-分析-决策-执行"的智慧景观闭环系统。施工过程中需特别注意智能设备与景观元素的隐蔽性结合（如传感器伪装成景观石、控制箱与景墙一体化设计），实现"科技隐形化、景观自然化"的建设目标，最终打造集生态调节、文化展示、智慧服务于一体的现代化景观空间。
