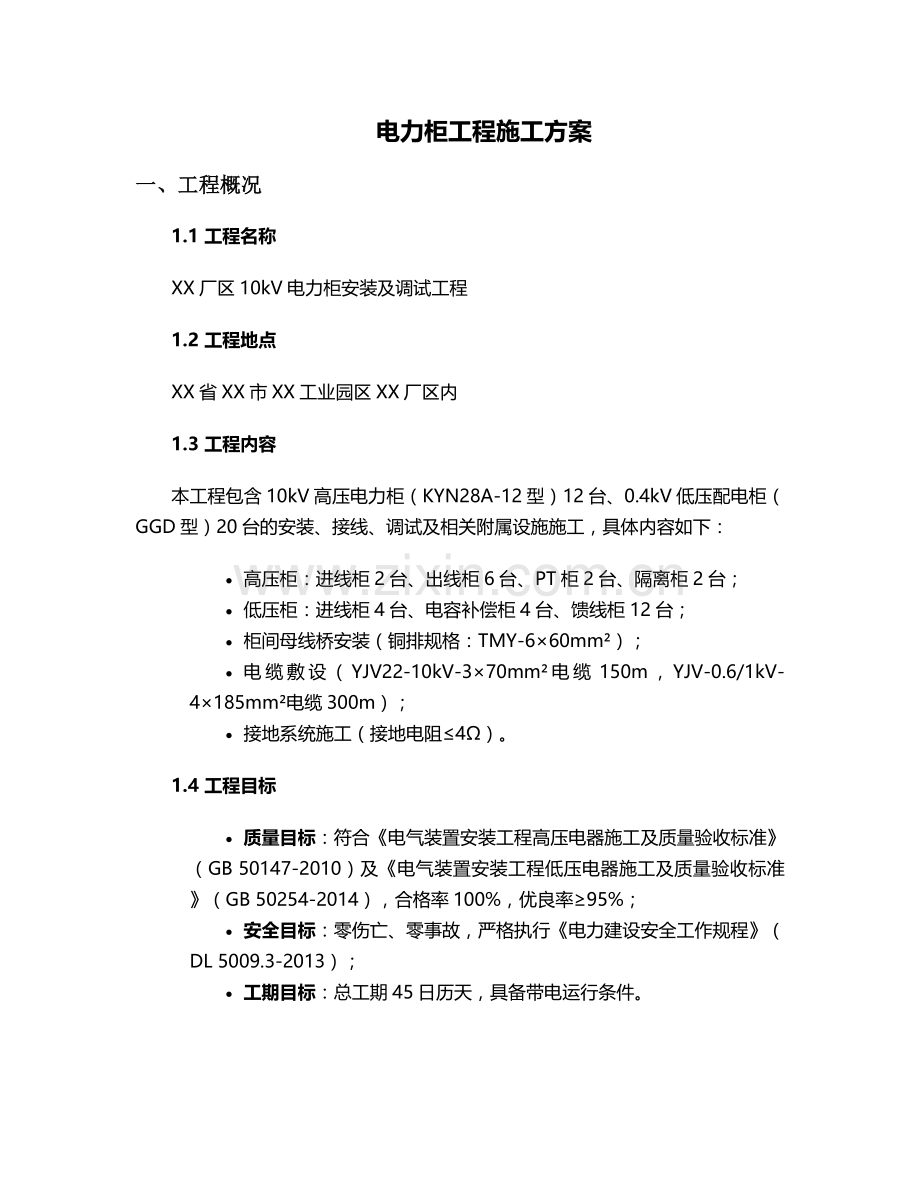

电力柜工程施工方案
一、工程概况
1.1 工程名称
XX厂区10kV电力柜安装及调试工程
1.2 工程地点
XX省XX市XX工业园区XX厂区内
1.3 工程内容
本工程包含10kV高压电力柜（KYN28A-12型）12台、0.4kV低压配电柜（GGD型）20台的安装、接线、调试及相关附属设施施工，具体内容如下：
· 高压柜：进线柜2台、出线柜6台、PT柜2台、隔离柜2台；
· 低压柜：进线柜4台、电容补偿柜4台、馈线柜12台；
· 柜间母线桥安装（铜排规格：TMY-6×60mm²）；
· 电缆敷设（YJV22-10kV-3×70mm²电缆150m，YJV-0.6/1kV-4×185mm²电缆300m）；
· 接地系统施工（接地电阻≤4Ω）。
1.4 工程目标
· 质量目标：符合《电气装置安装工程高压电器施工及质量验收标准》（GB 50147-2010）及《电气装置安装工程低压电器施工及质量验收标准》（GB 50254-2014），合格率100%，优良率≥95%；
· 安全目标：零伤亡、零事故，严格执行《电力建设安全工作规程》（DL 5009.3-2013）；
· 工期目标：总工期45日历天，具备带电运行条件。
二、施工准备
2.1 技术准备
1. 图纸会审
o 组织技术人员审核设计图纸（含电气原理图、平面布置图、电缆清册等），重点确认柜型参数、母线规格、电缆走向及接地设计，形成《图纸会审记录》并经监理单位签认。
o 编制《施工技术交底卡》，明确各工序技术要求（如柜间间隙≤2mm，垂直度偏差≤1.5mm/m）。
2. 方案编制
o 编制专项施工方案（含吊装方案、电缆敷设方案、调试方案），并经第三方技术评审。
2.2 资源准备
2.2.1 人员配置
岗位
人数
职责
项目经理
1人
全面负责工程协调、进度及安全管理
技术负责人
1人
技术交底、图纸审核、质量监督
安全员
1人
安全巡查、隐患整改、安全培训
高压电工
4人
高压柜安装、接线、调试（持电工证高压证）
低压电工
6人
低压柜安装、电缆敷设（持电工证低压证）
起重工
2人
设备吊装（持起重机械作业证）
普工
5人
材料搬运、场地清理
2.2.2 设备与材料准备
1. 主要施工设备
o 吊装设备：25t汽车吊（含吊装带5t×2条）、液压叉车（3t）；
o 测量工具：万用表（FLUKE 15B+）、兆欧表（2500V/500V）、水平仪（精度0.02mm/m）、接地电阻测试仪（ZC-8型）；
o 加工工具：电缆剥线钳、铜排折弯机（DB-100型）、液压接线钳（HT-300型）。
2. 材料验收
o 设备进场检验：核对电力柜型号、规格、合格证（如KYN28A-12型高压柜应提供“CCC”认证证书），外观无变形、漆面完好，内部元器件（如真空断路器、电流互感器）型号与图纸一致；
o 材料检验：电缆绝缘层无破损，铜排表面无氧化，接地扁钢（40×4mm）镀锌层完整，绝缘瓷瓶无裂纹。
2.3 现场准备
1. 场地清理
o 施工区域设置警戒线（高度1.2m），划分材料堆放区（硬化地面，垫木间距≤1.5m）、设备安装区（预留≥2m操作空间）；
o 临时用电布置：从厂区现有配电箱引出2路380V电源（配置三级配电箱，漏电保护动作电流≤30mA）。
2. 基础复核
o 测量基础型钢（10#槽钢）安装尺寸，允许偏差：全长≤5mm，水平度≤1mm/m，垂直度≤1mm/m，采用水准仪及卷尺复核，超差部位进行打磨或垫铁调整。
三、主要施工流程
3.1 基础型钢安装
1. 定位放线
o 依据设计图纸，在混凝土基础上弹线，标记型钢安装位置（偏差≤3mm）；
o 采用膨胀螺栓（M12×100mm）固定型钢，间距≤1.5m，螺栓外露长度2-3丝扣。
2. 调整与焊接
o 用水平仪调平型钢，水平度偏差≤1mm/m，累计偏差≤5mm；
o 型钢接头处采用45°斜接焊接，焊口长度≥100mm，焊后做防腐处理（涂刷防锈漆2道+面漆1道）。
3.2 电力柜安装
3.2.1 高压柜安装
1. 吊装就位
o 采用汽车吊吊装（吊点设置于柜体顶部吊环，吊装角度≤60°），液压叉车辅助平移；
o 柜体就位后，先调整第一台柜（进线柜），以其为基准，后续柜体采用柜间连接螺栓（M10×30mm）固定，间隙≤2mm。
2. 垂直度调整
o 用磁力线锤检查柜体垂直度，偏差≤1.5mm/m，通过调整底部垫铁（厚度2-5mm）修正，垫铁数量≤3块，且点焊固定。
3.2.2 低压柜安装
· 安装流程同高压柜，允许偏差：垂直度≤1.5mm/m，水平度≤2mm/m，柜面不平度≤5mm（相邻柜）。
3.3 母线安装
1. 母线加工
o 铜排切割采用专用切断机，切口平整无毛刺，折弯处曲率半径≥2D（D为铜排厚度）；
o 搭接面处理：用细砂纸（120目）打磨至露出金属光泽，涂抹电力复合脂（含铜基润滑成分）。
2. 母线连接
o 螺栓规格：TMY-6×60mm²铜排采用M10×30mm镀锌螺栓，扭矩值35-40N·m（使用扭矩扳手校验）；
o 相序排列：柜内母线A相（黄）、B相（绿）、C相（红），中性线（蓝），接地母线（黄绿双色）。
3.4 电缆敷设与接线
1. 电缆敷设
o 路径规划：沿电缆沟敷设时，分层排列（高压电缆在上，低压电缆在下，间距≥100mm），弯曲半径≥12D（D为电缆外径）；
o 固定方式：采用电缆支架（间距1.5m）及尼龙扎带固定，水平段每隔3m设一个固定点，垂直段每隔1.5m设一个固定点。
2. 接线工艺
o 芯线处理：剥线长度=端子深度+5mm，绝缘层剥离后露出芯线长度2-3mm；
o 端子压接：使用与导线截面匹配的模具（如185mm²导线配OT-185A端子，压接顺序从端子根部向端部），压接后绝缘层与端子无缝隙。
3.5 接地系统施工
1. 接地体安装
o 采用联合接地网，水平接地体为40×4mm镀锌扁钢，埋深0.8m，网格间距5m×5m；
o 垂直接地体为50×50×5mm镀锌角钢（长2.5m），间距5m，与水平接地体焊接（搭接长度≥100mm，双面施焊）。
2. 设备接地
o 柜体接地：每台电力柜通过2条6mm²黄绿双色铜导线与接地干线连接（螺栓规格M8×20mm，防松垫圈齐全）；
o 接地电阻测试：采用四极法测量，雨后24小时内测试，若接地电阻＞4Ω，增设降阻剂（用量10kg/点）。
3.6 调试
3.6.1 高压柜调试
1. 绝缘电阻测试
o 相间及对地绝缘电阻：用2500V兆欧表测量，≥1000MΩ；
o 二次回路绝缘电阻：用500V兆欧表测量，≥10MΩ。
2. 断路器操作试验
o 手动操作：分合闸动作灵活，辅助触点切换可靠；
o 电动操作：在额定电压85%-110%范围内，分合闸时间符合厂家要求（如真空断路器分闸时间≤0.06s）。
3.6.2 低压柜调试
· 电容补偿柜调试：投入容量符合设计值（如400kvar补偿柜，单组电容投切电流偏差≤5%）；
· 馈线柜保护测试：过载保护（动作电流1.2In，延时10s）、短路保护（动作电流10In，瞬时动作）。
四、质量控制
4.1 质量控制点
工序
控制内容
允许偏差
检验方法
基础型钢安装
水平度、垂直度
≤1mm/m
水准仪、磁力线锤
柜体安装
柜间间隙、垂直度
≤2mm，≤1.5mm/m
塞尺、线锤
母线连接
螺栓扭矩、搭接面处理
35-40N·m
扭矩扳手、目测
接地系统
接地电阻、焊接长度
≤4Ω，≥100mm
接地电阻测试仪、卷尺
4.2 质量记录
· 隐蔽工程验收记录（如接地体埋深、电缆敷设路径）；
· 设备调试报告（含绝缘电阻、动作特性测试数据）；
· 分项工程检验批验收表（按《建筑电气工程施工质量验收规范》GB 50303-2015划分）。
4.3 不合格品处理
· 对绝缘电阻不合格的电缆，需重新检查敷设过程中是否损伤，必要时进行局部修补或更换；
· 母线连接点温度超过70℃（运行后测试）时，需重新打磨搭接面并复紧螺栓。
五、安全措施
5.1 通用安全规定
· 进入现场必须佩戴安全帽、穿绝缘鞋，高空作业（≥2m）系安全带；
· 施工用电实行“一机一闸一漏”，配电箱上锁并张贴“有电危险”标识。
5.2 专项安全措施
1. 吊装作业
o 吊装前检查吊具（如吊装带无破损、卡扣锁定可靠），设置警戒区（半径5m），专人指挥（使用旗语+对讲机）；
o 柜体起吊时，禁止在吊物下方站立或行走，起吊高度超过地面30cm时暂停检查稳定性。
2. 带电作业
o 调试阶段需带电操作时，办理《带电作业许可证》，设专人监护，使用绝缘工具（定期绝缘测试，绝缘电阻≥100MΩ）；
o 高压柜耐压试验前，断开与其他设备的连接，设置“高压危险”警示牌。
5.3 应急措施
· 配备急救箱（含止血带、绝缘手套、烧伤药膏），现场人员需掌握触电急救方法（如心肺复苏术）；
· 制定火灾应急预案：配置4kg干粉灭火器6具，电缆敷设区域禁止动火作业，确需动火时办理《动火许可证》并设看火人。
六、进度计划
6.1 工期安排（总工期45天）
序号
工作内容
起止时间
工期（天）
负责人
1
施工准备
第1-3天
3
项目经理
2
基础型钢安装
第4-5天
2
技术负责人
3
高压柜安装
第6-10天
5
高压电工组
4
低压柜安装
第11-l5天
5
低压电工组
5
母线安装
第16-20天
5
高压电工组
6
电缆敷设与接线
第21-30天
10
低压电工组
7
接地系统施工
第31-33天
3
普工组
8
调试
第34-40天
7
技术负责人
9
验收准备
第41-45天
5
项目经理
6.2 进度保障措施
· 关键线路控制：电缆敷设与接线为关键工序，投入6名电工分两班作业（每天10小时）；
· 材料储备：提前7天储备电缆、铜排等主要材料，避免因供货延迟影响工期。
七、验收标准
7.1 分项验收
1. 设备安装验收
o 柜体排列整齐，柜面平整，门开启灵活，门锁可靠；
o 母线相序正确，色标清晰，相间及对地距离符合设计要求（10kV柜内相间距离≥125mm）。
2. 电气性能验收
o 高压柜：工频耐压试验（42kV/1min无击穿），操作机构动作正常；
o 低压柜：主开关分合闸试验5次无异常，保护装置动作准确（如短路保护动作时间≤0.1s）。
7.2 整体验收
· 接地电阻≤4Ω，全系统绝缘电阻≥1MΩ；
· 带电试运行24小时，各柜温升≤65K（环境温度25℃时），无异常声响、异味或过热现象；
· 提交竣工资料（含设备合格证、调试报告、隐蔽工程记录等），通过监理及业主方联合验收。
7.3 验收流程
1. 施工单位自检→监理单位验收→第三方检测机构检测→业主方终验；
2. 验收不合格项需在5个工作日内整改完毕，重新申请验收。
八、应急预案
8.1 设备损坏应急处理
· 若吊装过程中柜体变形，立即停止施工，联系厂家评估修复方案，必要时更换设备；
· 电缆绝缘层破损时，使用热缩式电缆中间接头修复，修复后需测试绝缘电阻≥100MΩ。
8.2 停电应急措施
· 配备2台5kW柴油发电机（含30L柴油储备），确保调试阶段突然停电时能完成数据记录及安全撤离；
· 停电后立即断开所有设备电源，待供电恢复后重新检查设备状态方可继续施工。
九、结语
本方案针对电力柜工程施工全流程制定，涵盖技术、安全、质量等关键要素，施工过程中需严格执行各模块要求，确保工程按期、安全、高质量完成。施工期间应加强与监理、业主方的沟通，及时解决现场问题，为后续电力系统稳定运行奠定基础。
