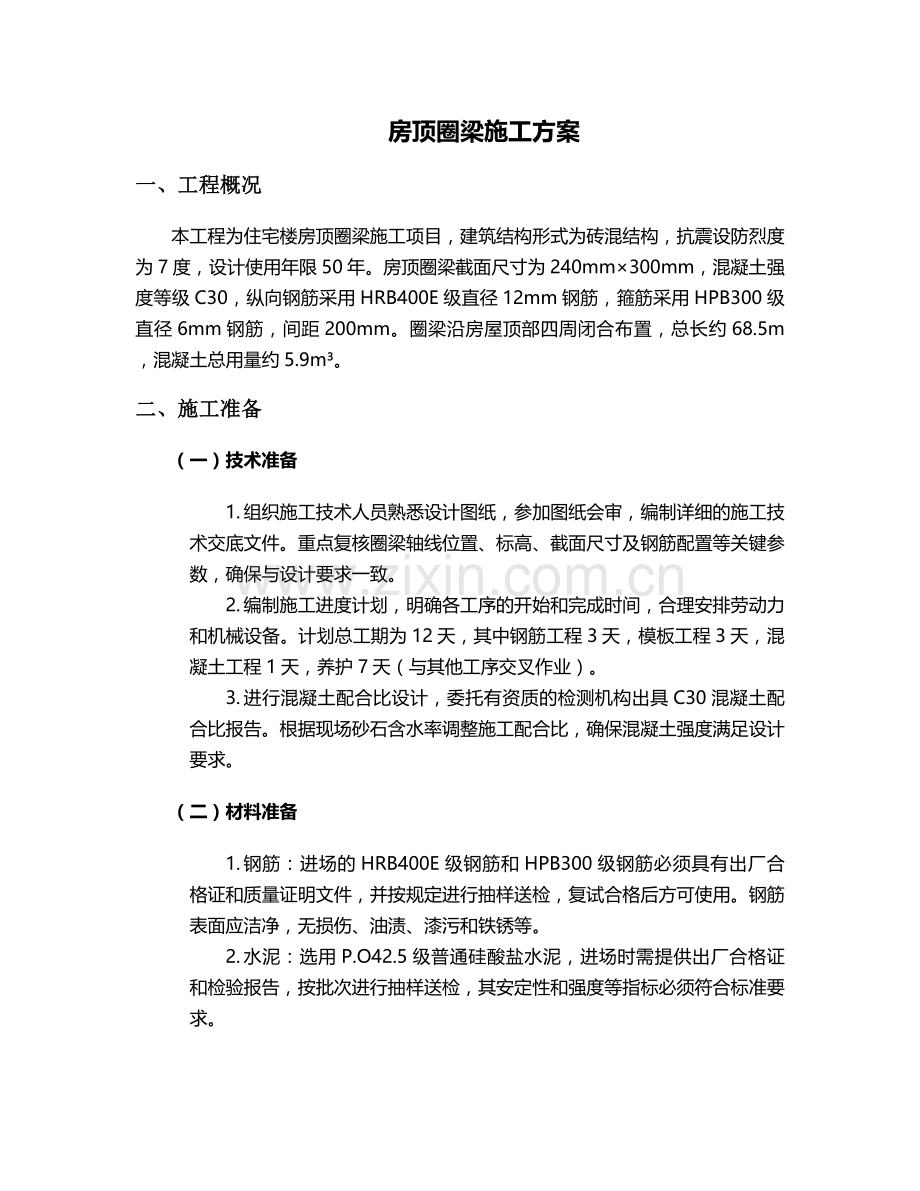

房顶圈梁施工方案
一、工程概况
本工程为住宅楼房顶圈梁施工项目，建筑结构形式为砖混结构，抗震设防烈度为7度，设计使用年限50年。房顶圈梁截面尺寸为240mm×300mm，混凝土强度等级C30，纵向钢筋采用HRB400E级直径12mm钢筋，箍筋采用HPB300级直径6mm钢筋，间距200mm。圈梁沿房屋顶部四周闭合布置，总长约68.5m，混凝土总用量约5.9m³。
二、施工准备
（一）技术准备
1. 组织施工技术人员熟悉设计图纸，参加图纸会审，编制详细的施工技术交底文件。重点复核圈梁轴线位置、标高、截面尺寸及钢筋配置等关键参数，确保与设计要求一致。
2. 编制施工进度计划，明确各工序的开始和完成时间，合理安排劳动力和机械设备。计划总工期为12天，其中钢筋工程3天，模板工程3天，混凝土工程1天，养护7天（与其他工序交叉作业）。
3. 进行混凝土配合比设计，委托有资质的检测机构出具C30混凝土配合比报告。根据现场砂石含水率调整施工配合比，确保混凝土强度满足设计要求。
（二）材料准备
1. 钢筋：进场的HRB400E级钢筋和HPB300级钢筋必须具有出厂合格证和质量证明文件，并按规定进行抽样送检，复试合格后方可使用。钢筋表面应洁净，无损伤、油渍、漆污和铁锈等。
2. 水泥：选用P.O42.5级普通硅酸盐水泥，进场时需提供出厂合格证和检验报告，按批次进行抽样送检，其安定性和强度等指标必须符合标准要求。

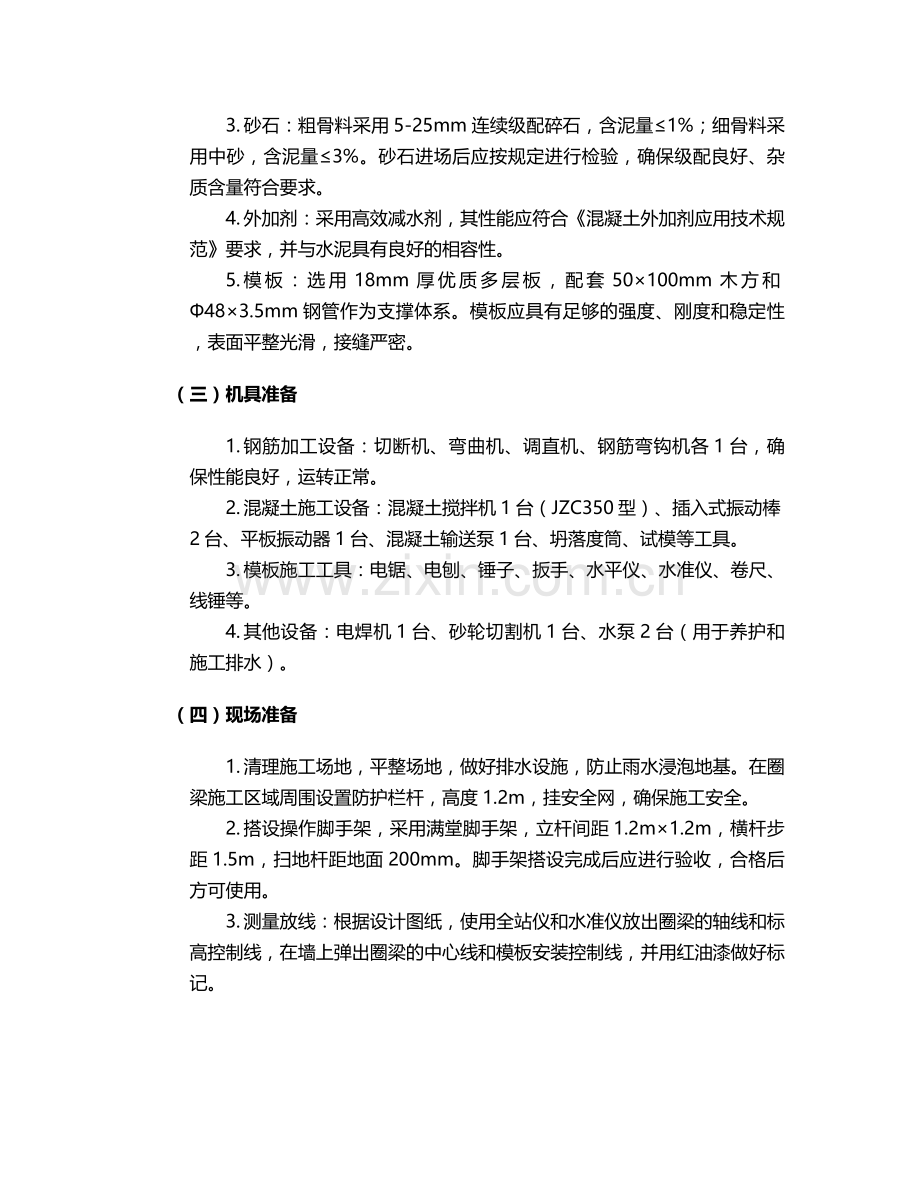

3. 砂石：粗骨料采用5-25mm连续级配碎石，含泥量≤1%；细骨料采用中砂，含泥量≤3%。砂石进场后应按规定进行检验，确保级配良好、杂质含量符合要求。
4. 外加剂：采用高效减水剂，其性能应符合《混凝土外加剂应用技术规范》要求，并与水泥具有良好的相容性。
5. 模板：选用18mm厚优质多层板，配套50×100mm木方和Φ48×3.5mm钢管作为支撑体系。模板应具有足够的强度、刚度和稳定性，表面平整光滑，接缝严密。
（三）机具准备
1. 钢筋加工设备：切断机、弯曲机、调直机、钢筋弯钩机各1台，确保性能良好，运转正常。
2. 混凝土施工设备：混凝土搅拌机1台（JZC350型）、插入式振动棒2台、平板振动器1台、混凝土输送泵1台、坍落度筒、试模等工具。
3. 模板施工工具：电锯、电刨、锤子、扳手、水平仪、水准仪、卷尺、线锤等。
4. 其他设备：电焊机1台、砂轮切割机1台、水泵2台（用于养护和施工排水）。
（四）现场准备
1. 清理施工场地，平整场地，做好排水设施，防止雨水浸泡地基。在圈梁施工区域周围设置防护栏杆，高度1.2m，挂安全网，确保施工安全。
2. 搭设操作脚手架，采用满堂脚手架，立杆间距1.2m×1.2m，横杆步距1.5m，扫地杆距地面200mm。脚手架搭设完成后应进行验收，合格后方可使用。
3. 测量放线：根据设计图纸，使用全站仪和水准仪放出圈梁的轴线和标高控制线，在墙上弹出圈梁的中心线和模板安装控制线，并用红油漆做好标记。
三、主要施工工序及技术要求
（一）钢筋工程
1. 钢筋加工
· 钢筋调直：采用调直机对盘圆钢筋进行调直，调直后的钢筋表面不得有明显擦伤，抗拉强度损失不应大于5%。
· 钢筋切断：根据设计图纸和钢筋配料单，使用切断机切断钢筋。钢筋切断长度允许偏差±10mm，切口应平整，无马蹄形或起弯现象。
· 钢筋弯曲：纵向钢筋末端做90°弯钩，弯钩平直段长度不小于10d（d为钢筋直径）；箍筋做135°弯钩，弯钩平直段长度不小于10d，且两端弯钩平直段长度应相等。
2. 钢筋绑扎
· 工艺流程：弹线→铺放纵向钢筋→绑扎箍筋→安装拉筋→检查验收。
· 弹线：在模板上弹出钢筋的位置线，确保钢筋摆放位置准确。
· 纵向钢筋：将纵向钢筋按设计间距排列，两端及中间每隔1m设置一个固定点，防止钢筋移位。钢筋接头采用绑扎搭接，搭接长度为40d（d=12mm，搭接长度480mm），同一截面内钢筋接头面积百分率不大于25%。
· 箍筋绑扎：箍筋应与纵向钢筋垂直，绑扎牢固，开口应错开布置。箍筋加密区设置在梁端1.5倍梁高范围内，间距100mm。
· 拉筋设置：在梁的上下纵向钢筋之间设置拉筋，直径6mm，间距600mm，呈梅花形布置，拉住箍筋。
3. 钢筋验收
· 检查钢筋的规格、型号、数量、间距、保护层厚度等是否符合设计要求。纵向钢筋保护层厚度为25mm，采用塑料垫块，垫块强度不低于C30，间距1m，呈梅花形布置。
· 检查钢筋接头的位置、搭接长度和绑扎质量，确保符合规范要求。
· 钢筋绑扎完成后，填写隐蔽工程验收记录，报请监理工程师验收，验收合格后方可进行下道工序。
（二）模板工程
1. 模板设计
· 模板采用18mm厚多层板，背面用50×100mm木方做背楞，间距200mm。外侧采用Φ48×3.5mm钢管做支撑，立杆间距600mm，横杆间距800mm，扫地杆距地面200mm。
· 模板拼缝处采用双面胶带粘贴，防止漏浆。模板与墙体接触部位用海绵条密封，确保接缝严密。
2. 模板安装
· 工艺流程：弹线→安装侧模→安装支撑→调整标高→固定模板→检查验收。
· 弹线：在墙上弹出圈梁的边线和标高控制线，作为模板安装的依据。
· 侧模安装：根据弹线位置安装侧模，模板底部用水泥砂浆找平，确保模板标高准确。模板之间用螺栓连接，螺栓间距500mm。
· 支撑安装：安装钢管支撑体系，确保支撑牢固可靠。支撑与地面接触处应垫木板，防止沉降。
· 标高调整：用水准仪测量模板顶面标高，通过调节支撑高度使模板标高符合设计要求，允许偏差±5mm。
· 模板固定：模板安装完成后，采用斜撑和水平拉杆进行固定，防止模板在混凝土浇筑过程中变形。
3. 模板拆除
· 模板拆除应在混凝土强度达到设计强度的75%以上时进行（常温下养护7天），具体拆除时间根据同条件养护试块的强度试验报告确定。
· 拆除顺序：先拆非承重模板，后拆承重模板；先拆侧模，后拆支撑。拆除时应轻拆轻放，避免损伤混凝土表面和棱角。
· 模板拆除后应及时清理、修复，涂刷脱模剂，堆放整齐，以备下次使用。
（三）混凝土工程
1. 混凝土搅拌
· 采用JZC350型混凝土搅拌机进行搅拌，搅拌时间不少于90s。
· 严格按照施工配合比进行配料，水泥、砂石、水和外加剂的称量允许偏差分别为±2%、±3%、±1%、±2%。
· 搅拌前应检查搅拌机的运转情况，清理搅拌筒内的杂物。搅拌过程中应随时观察混凝土的和易性，根据需要调整用水量。
2. 混凝土运输
· 混凝土采用混凝土输送泵运输，输送管道应平直，转弯处采用曲率半径较大的弯头，避免混凝土在管道内堵塞。
· 混凝土从搅拌机卸出到浇筑完毕的时间不应超过2h（常温下），超过初凝时间的混凝土不得使用。
3. 混凝土浇筑
· 工艺流程：检查模板和钢筋→湿润模板→浇筑混凝土→振捣→抹面→养护。
· 检查模板和钢筋：浇筑前再次检查模板的标高、位置、尺寸和支撑情况，钢筋的保护层厚度和绑扎质量，确保符合要求。模板内的杂物和积水应清理干净。
· 湿润模板：用喷雾器将模板表面湿润，但不得有积水。
· 浇筑混凝土：采用分层浇筑的方法，每层厚度不大于500mm。混凝土从梁的一端向另一端推进，连续浇筑，不得留施工缝。如遇特殊情况必须留施工缝时，应留在梁跨中1/3范围内，并按规范要求进行处理。
· 振捣：使用插入式振动棒振捣，振捣棒插入下层混凝土50mm，移动间距不大于300mm，振捣时间为15-30s，至混凝土表面出现浮浆、不再下沉和冒泡为止。振捣时避免碰撞钢筋、模板和预埋件。
· 抹面：混凝土浇筑完成后，先用木抹子抹平，再用铁抹子压光，确保表面平整光滑。
4. 混凝土养护
· 混凝土浇筑完成后12h内开始养护，采用覆盖塑料薄膜和洒水养护的方法。保持混凝土表面湿润，养护时间不少于7天。
· 养护期间应避免混凝土受到振动、冲击和荷载作用，在混凝土强度达到1.2MPa前，不得在其上踩踏或安装模板及支架。
（四）质量检查与验收
1. 钢筋工程验收
· 主控项目：钢筋的品种、规格、数量、位置和保护层厚度必须符合设计要求；钢筋接头的力学性能和外观质量应符合规范规定。
· 一般项目：钢筋绑扎应牢固，间距偏差±10mm，保护层厚度偏差±5mm，箍筋间距偏差±20mm。
2. 模板工程验收
· 主控项目：模板的标高、位置和尺寸必须准确，偏差应符合规范要求；模板的支撑体系必须牢固可靠，具有足够的强度、刚度和稳定性。
· 一般项目：模板表面应平整，接缝严密，不漏浆；模板与混凝土的接触面应清理干净并涂刷脱模剂。
3. 混凝土工程验收
· 主控项目：混凝土的强度等级必须符合设计要求；混凝土的抗裂性、耐久性等性能应符合规范规定。
· 一般项目：混凝土表面应平整，不得有蜂窝、麻面、露筋、裂缝等缺陷；混凝土的轴线位置偏差±10mm，标高偏差±5mm，截面尺寸偏差+8mm、-5mm。
四、安全文明施工
（一）安全施工措施
1. 建立健全安全生产责任制，明确各岗位的安全职责。对所有施工人员进行安全教育培训，特种作业人员必须持证上岗。
2. 施工现场设置明显的安全警示标志，如“禁止高空抛物”“注意安全”等。脚手架搭设应符合安全规范要求，搭设完成后经验收合格方可使用。
3. 高处作业人员必须佩戴安全带，安全带应高挂低用。作业平台应牢固可靠，宽度不小于0.8m，脚手板铺设严密，不得有探头板。
4. 施工现场的临时用电应符合《施工现场临时用电安全技术规范》要求，设置三级配电两级保护，电气设备必须有可靠的接地接零保护。
5. 钢筋加工和焊接作业时，应设置防火设施，配备灭火器，防止发生火灾。操作人员应佩戴防护眼镜、手套等劳动防护用品。
（二）文明施工措施
1. 施工现场材料应分类堆放，整齐有序，并设置标识牌。钢筋、模板等材料应架空堆放，防止受潮和污染。
2. 施工过程中产生的建筑垃圾应及时清理，分类堆放，运至指定地点处理。保持施工现场的整洁卫生。
3. 混凝土搅拌站应设置沉淀池，废水经处理后排放。运输车辆进出施工现场应冲洗干净，防止扬尘和遗撒。
4. 合理安排施工时间，避免夜间施工。如确需夜间施工，应办理夜间施工许可证，并采取降噪措施，减少对周边环境的影响。
五、施工进度计划
工序名称
开始时间
完成时间
持续时间（天）
备注
施工准备
第1天
第2天
2
包括技术准备、材料准备、机具准备和现场准备
钢筋加工
第3天
第5天
3
钢筋调直、切断、弯曲等
钢筋绑扎
第6天
第8天
3
包括弹线、铺放钢筋、绑扎箍筋等
模板安装
第6天
第8天
3
与钢筋绑扎交叉作业
混凝土浇筑
第9天
第9天
1
包括搅拌、运输、浇筑、振捣和抹面
混凝土养护
第10天
第16天
7
与其他工序交叉作业
模板拆除
第17天
第17天
1
混凝土强度达到设计强度的75%以上
竣工验收
第18天
第18天
1
组织监理和建设单位进行验收
六、质量保证措施
1. 建立质量管理体系，成立质量管理小组，由项目经理担任组长，技术负责人和质量检查员为成员，负责施工全过程的质量控制。
2. 加强材料管理，严格执行材料进场检验制度，不合格材料不得使用。对钢筋、水泥、砂石等主要材料建立台账，记录进场数量、批次、检验情况等。
3. 加强工序控制，实行“三检制”（自检、互检、交接检），每道工序完成后经检查合格方可进行下道工序。隐蔽工程必须经监理工程师验收签证后方可隐蔽。
4. 做好施工记录，及时填写施工日志、隐蔽工程验收记录、混凝土施工记录等技术资料，确保资料的真实性、完整性和及时性。
5. 定期对施工质量进行检查，发现问题及时整改。对关键工序和重要部位实行旁站监理，确保施工质量符合要求。
七、应急预案
（一）混凝土供应中断应急预案
1. 如遇混凝土搅拌站设备故障或原材料短缺导致混凝土供应中断，应立即启动备用混凝土供应方案，联系备用搅拌站供应混凝土。
2. 在等待混凝土期间，应对已浇筑的混凝土进行覆盖保温，防止初凝。如中断时间超过2h，应按施工缝处理，在混凝土表面凿毛、清理干净后，涂刷界面剂，再继续浇筑混凝土。
（二）暴雨天气应急预案
1. 密切关注天气预报，如遇暴雨天气，应提前做好防雨准备，储备足够的防雨布、塑料薄膜等物资。
2. 暴雨来临前，停止混凝土浇筑等露天作业，对已浇筑的混凝土及时覆盖防雨布，防止雨水冲刷。
3. 雨后检查模板支撑是否牢固，钢筋是否锈蚀，混凝土表面是否有裂缝、起砂等现象，如有问题及时处理。
（三）安全事故应急预案
1. 施工现场发生安全事故时，应立即启动应急预案，组织人员抢救伤员，控制事故扩大。
2. 立即向项目经理和公司安全管理部门报告事故情况，保护事故现场，配合事故调查处理。
3. 对受伤人员进行紧急救治，必要时拨打120急救电话送往医院治疗。
八、环境保护措施
1. 施工现场设置排水沟和沉淀池，施工废水经沉淀处理后排放，不得直接排入市政管网。
2. 对易产生扬尘的材料（如水泥、砂石）进行覆盖，运输车辆必须加盖篷布，出场前冲洗轮胎，防止扬尘污染。
3. 合理安排施工时间，避免在夜间和午休时间进行噪声较大的作业。对搅拌机、振动棒等设备采取降噪措施，降低噪声污染。
4. 施工垃圾分类回收，可回收利用的材料（如钢筋头、木板等）进行回收利用，不可回收的垃圾运至指定地点处理，不得随意丢弃。
九、结论
本房顶圈梁施工方案根据设计图纸和相关规范要求编制，内容具体，可操作性强。在施工过程中，严格按照方案要求组织施工，加强质量控制和安全管理，确保工程质量符合设计和规范要求，安全、高效地完成房顶圈梁施工任务。
