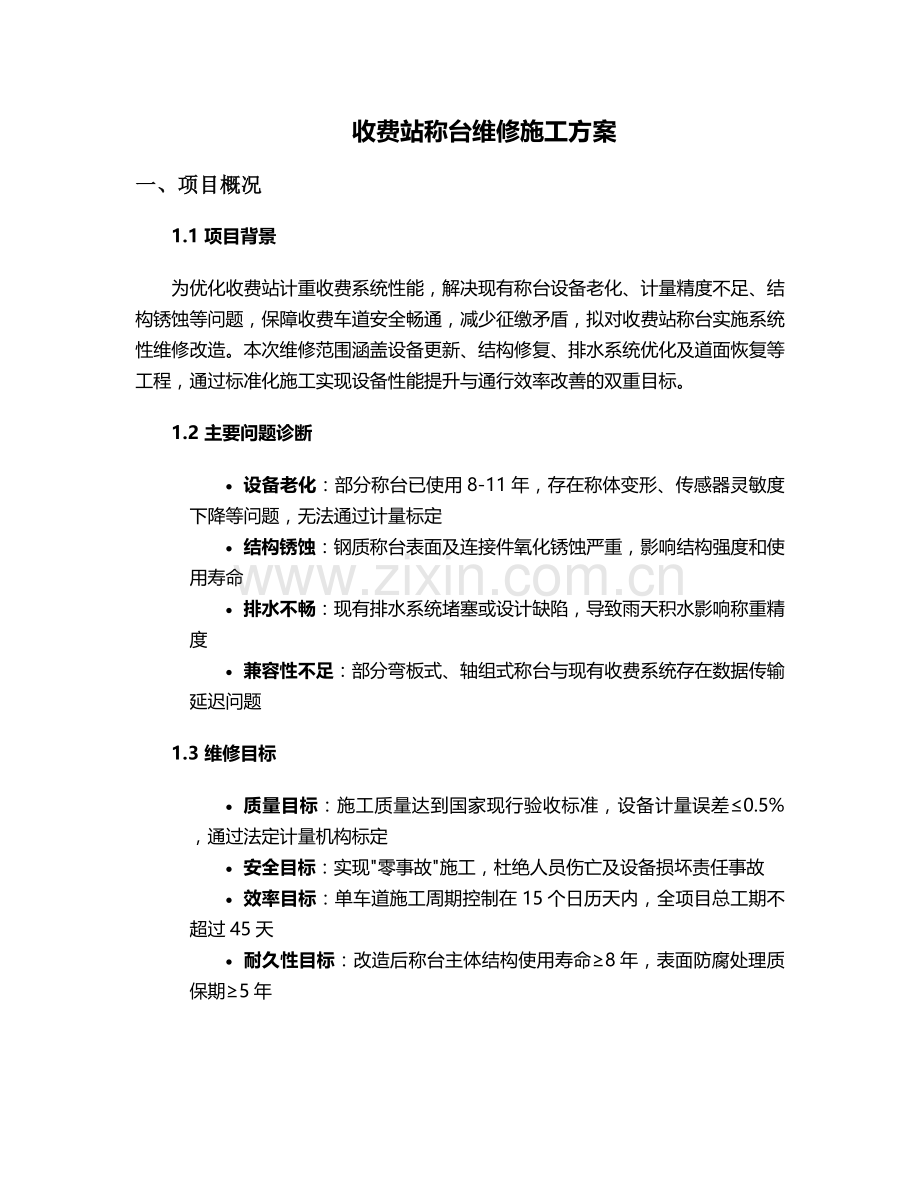

收费站称台维修施工方案
一、项目概况
1.1 项目背景
为优化收费站计重收费系统性能，解决现有称台设备老化、计量精度不足、结构锈蚀等问题，保障收费车道安全畅通，减少征缴矛盾，拟对收费站称台实施系统性维修改造。本次维修范围涵盖设备更新、结构修复、排水系统优化及道面恢复等工程，通过标准化施工实现设备性能提升与通行效率改善的双重目标。
1.2 主要问题诊断
· 设备老化：部分称台已使用8-11年，存在称体变形、传感器灵敏度下降等问题，无法通过计量标定
· 结构锈蚀：钢质称台表面及连接件氧化锈蚀严重，影响结构强度和使用寿命
· 排水不畅：现有排水系统堵塞或设计缺陷，导致雨天积水影响称重精度
· 兼容性不足：部分弯板式、轴组式称台与现有收费系统存在数据传输延迟问题
1.3 维修目标
· 质量目标：施工质量达到国家现行验收标准，设备计量误差≤0.5%，通过法定计量机构标定
· 安全目标：实现"零事故"施工，杜绝人员伤亡及设备损坏责任事故
· 效率目标：单车道施工周期控制在15个日历天内，全项目总工期不超过45天
· 耐久性目标：改造后称台主体结构使用寿命≥8年，表面防腐处理质保期≥5年

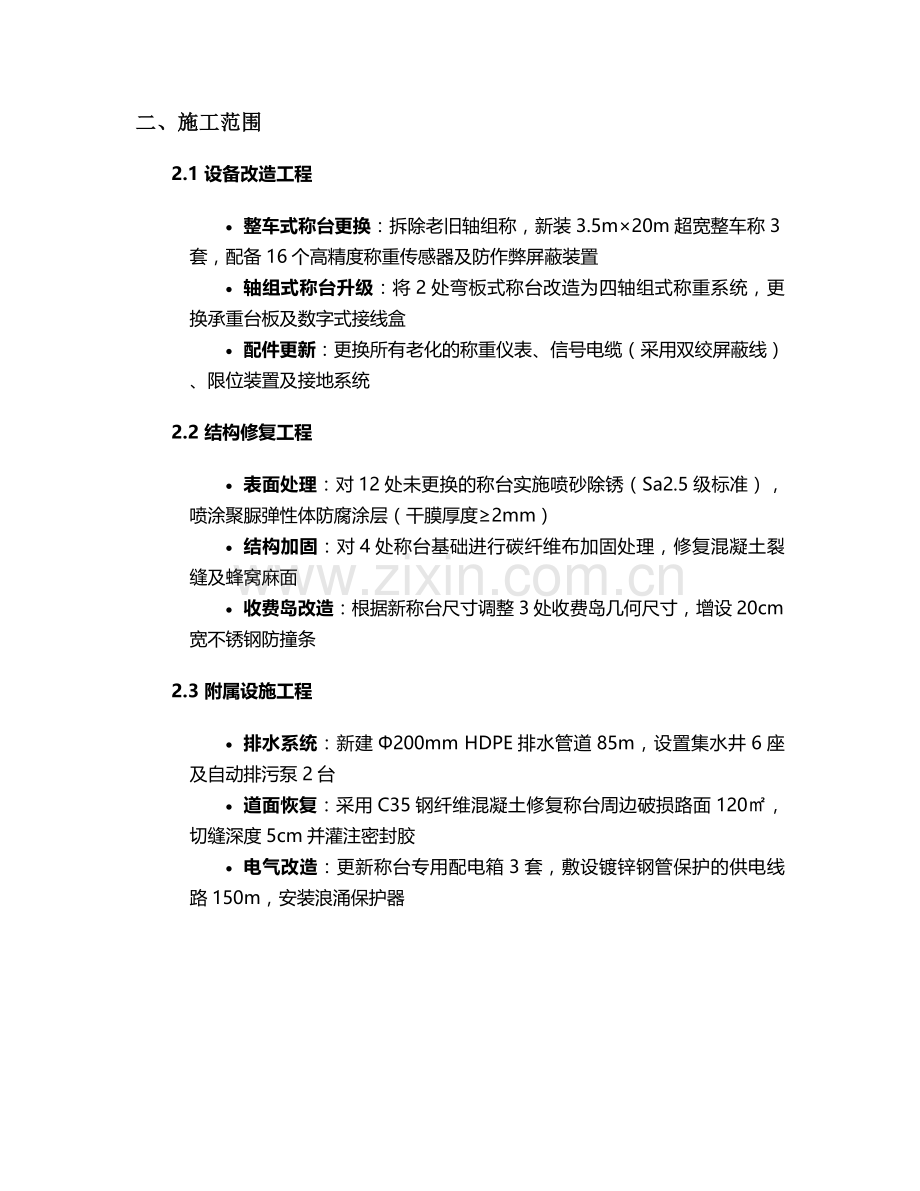

二、施工范围
2.1 设备改造工程
· 整车式称台更换：拆除老旧轴组称，新装3.5m×20m超宽整车称3套，配备16个高精度称重传感器及防作弊屏蔽装置
· 轴组式称台升级：将2处弯板式称台改造为四轴组式称重系统，更换承重台板及数字式接线盒
· 配件更新：更换所有老化的称重仪表、信号电缆（采用双绞屏蔽线）、限位装置及接地系统
2.2 结构修复工程
· 表面处理：对12处未更换的称台实施喷砂除锈（Sa2.5级标准），喷涂聚脲弹性体防腐涂层（干膜厚度≥2mm）
· 结构加固：对4处称台基础进行碳纤维布加固处理，修复混凝土裂缝及蜂窝麻面
· 收费岛改造：根据新称台尺寸调整3处收费岛几何尺寸，增设20cm宽不锈钢防撞条
2.3 附属设施工程
· 排水系统：新建Φ200mm HDPE排水管道85m，设置集水井6座及自动排污泵2台
· 道面恢复：采用C35钢纤维混凝土修复称台周边破损路面120㎡，切缝深度5cm并灌注密封胶
· 电气改造：更新称台专用配电箱3套，敷设镀锌钢管保护的供电线路150m，安装浪涌保护器
三、施工流程
3.1 施工准备阶段
3.1.1 技术准备
· 组织设计交底会，明确称重系统原理、设备安装精度要求（水平度≤0.2mm/m）及道面坡度标准（横坡1.5%）
· 编制详细施工图纸，标注称台基础钢筋布置图（Φ12mm HRB400钢筋，间距150mm）及传感器安装坐标
· 制定设备校准方案，准备标准砝码（50kg/个，共40个）及计量测试记录表
3.1.2 资源配置
· 人员配置：项目经理1人（持一级建造师证）、技术负责人1人（高级工程师）、专职安全员2人、施工班组4个（各含电工、焊工、混凝土工等6人）
· 设备配置：液压破碎锤（1台）、激光整平机（1台）、全站仪（1套）、接地电阻测试仪（1台）
· 材料储备：提前采购C35混凝土（坍落度180±20mm）、环氧树脂结构胶、聚脲防腐涂料等主要材料，进场前进行性能检测
3.2 主体施工阶段
3.2.1 旧设备拆除（3个工作日/车道）
1. 交通导改：设置三级安全防护区，上游500m处设置预告标志，施工区域采用水马+反光锥隔离，配备爆闪灯及交通指挥人员
2. 系统断电：切断称台专用配电箱电源，拆除信号线缆并做好标记，测试确认无残留电压
3. 称台拆除：使用液压千斤顶（50t级）顶起称台，拆除连接件后采用叉车转运至指定堆放区，避免野蛮作业导致路面损伤
4. 基础清理：破碎并清除原混凝土基础，采用地质雷达检测地下管线分布，人工清理至设计基底标高（持力层承载力特征值≥200kPa）
3.2.2 基础施工（5个工作日/车道）
1. 钢筋绑扎：按设计图纸绑扎双层双向钢筋网，保护层厚度50mm，采用梅花形布置的Φ8mm拉结筋
2. 模板安装：采用18mm厚酚醛覆膜胶合板，支撑系统采用Φ48mm×3.5mm钢管脚手架，确保模板垂直度偏差≤3mm/m
3. 混凝土浇筑：分两次浇筑C35混凝土（基础层与找平层），采用插入式振捣器振捣，表面使用激光整平机找平，初凝后覆盖养护7天
4. 预埋件安装：精确安装传感器底座（水平误差≤0.1mm/m）、接地极（镀锌角钢50×5×2500mm）及排水管接口
3.2.3 设备安装（4个工作日/车道）
1. 称台就位：使用吊装设备将新称台（含运输保护装置）吊至基础上方，通过调节螺栓进行水平校准（四角高差≤0.3mm）
2. 传感器安装：安装高精度称重传感器（精度等级C3），预紧力控制在额定值的70%，涂抹专用硅脂防潮
3. 电气接线：电缆穿镀锌钢管敷设，屏蔽层单端接地，传感器线缆与动力线缆间距≥30cm，接线端子做防水处理
4. 限位装置调整：安装纵向及横向限位螺栓，确保称台自由伸缩量为±5mm，间隙处填充弹性橡胶垫
3.2.4 系统调试（3个工作日/车道）
1. 静态校准：采用500kg、1000kg、2000kg三级砝码进行加载测试，记录各传感器输出信号
2. 动态测试：使用标准测试车（已知重量20t）以5km/h、10km/h、15km/h三种速度通过称台，测试重复性误差
3. 系统联调：接入收费系统进行数据传输测试，确保称重数据上传延迟≤0.3秒，与车道控制器通讯正常
4. 计量标定：邀请法定计量机构进行现场标定，出具计量合格证书
3.3 收尾工程（4个工作日/车道）
· 道面恢复：称台周边采用钢纤维混凝土浇筑，与原有路面顺接坡度≤3%，养生期≥14天
· 防腐处理：称台表面喷砂除锈后，喷涂底漆（环氧富锌）+中层（环氧云铁）+面漆（聚脲）三层防护体系
· 标识标线：恢复车道边缘线、称重区域提示标线及反光轮廓标
· 场地清理：拆除施工围挡，清理建筑垃圾，恢复绿化带原貌
四、质量控制措施
4.1 材料质量控制
· 进场检验：所有主要材料需提供出厂合格证及检测报告，其中钢材需进行力学性能复试，防水材料需检测耐候性指标
· 存储管理：钢材存放需架空防潮，传感器等精密设备需恒温（20±5℃）、恒湿（RH≤60%）存储
· 混凝土控制：严格控制水灰比（≤0.45），掺加粉煤灰（掺量15%）及减水剂（掺量1%），每车混凝土测试坍落度
4.2 施工过程控制
4.2.1 测量控制
· 建立二级控制网，使用全站仪进行称台轴线定位（允许偏差±5mm）
· 采用水准仪控制基础标高（允许偏差±10mm），激光投线仪控制模板垂直度
· 传感器安装使用精密水平仪（分度值0.02mm/m）进行调平
4.2.2 关键工序控制点
工序名称
控制指标
检验方法
检验频率
基础钢筋
保护层厚度≥50mm
钢筋位置测定仪
每20m²测1点
混凝土强度
28天抗压强度≥35MPa
回弹法+钻芯取样
每车道1组试块
称台水平度
≤0.2mm/m
精密水平仪
称台四角及中心共5点
接地电阻
≤4Ω
接地电阻测试仪
系统调试前必测
称重精度
±0.5%
标准砝码加载
3级载荷测试
4.3 验收标准
· 分项验收：基础工程、设备安装、系统调试等各分项工程合格率需达到100%
· 竣工验收：需满足《公路工程质量检验评定标准》（JTGF80/1-2017）中机电工程相关要求
· 第三方检测：邀请具有CMA资质的检测机构进行为期72小时的连续运行测试，数据合格率≥99.8%
五、安全保障措施
5.1 交通组织方案
· 车道封闭：采用"半幅施工、半幅通行"模式，单个施工区域长度控制在50m内
· 交通设施：设置多级警示区，具体配置如下：
o 预警区（上游1000m）：设置"前方施工1km"预告标志
o 过渡区（上游200m）：设置车道缩减标志及限速40km/h标牌
o 作业区：采用2m高彩钢板围挡，每10m设置爆闪警示灯
o 终止区（下游50m）：设置解除限速标志
5.2 施工安全防护
· 个人防护：所有施工人员必须佩戴反光背心、安全帽、防护鞋，电工需配备绝缘手套及验电器
· 高空作业：2m以上作业设置安全网，使用防坠器，禁止交叉作业
· 临时用电：采用TN-S接零保护系统，配电箱安装漏电保护器（动作电流≤30mA，动作时间≤0.1s）
· 动火作业：办理动火许可证，配备灭火器（每50㎡不少于2具4kg干粉灭火器），设置看火人
5.3 应急预案
· 交通事故应急：现场配备急救箱，与最近医院建立联动机制，事故响应时间≤30分钟
· 设备故障应急：备用传感器、接线盒等关键备件储备量不少于3套，故障修复时间≤2小时
· 恶劣天气应对：暴雨预警时提前覆盖防雨布，配备抽水泵（扬程≥10m），风力≥6级时停止高空作业
六、工期计划
6.1 进度计划总表
工作阶段
起止时间
工作内容
关键节点
准备阶段
第1-5天
图纸会审、材料采购、交通导改
施工许可办理完成
一期施工
第6-20天
3个入口车道称台改造
完成基础混凝土浇筑
二期施工
第21-35天
2个出口车道称台改造
通过计量标定
收尾阶段
第36-45天
道面恢复、系统联调、场地清理
竣工验收
6.2 进度保障措施
· 资源保障：备用发电机（150kW）确保停电时关键工序连续施工
· 工序衔接：采用BIM技术进行施工模拟，优化工序搭接（如基础养护期间同步进行设备调试）
· 奖惩机制：设置进度考核基金，提前完成奖励5000元/天，延误处罚10000元/天
· 应急赶工：储备2个应急施工班组，必要时实施两班制（6:00-22:00）施工
七、技术创新应用
7.1 材料创新
· 纳米复合涂层：采用石墨烯改性聚脲涂料，提高称台表面耐磨性（铅笔硬度≥3H）和耐候性
· 纤维增强混凝土：基础施工掺加玄武岩纤维（掺量0.1%），提高抗裂性能
· 防水接线盒：使用IP68等级防水接线盒，内置除湿装置，适应潮湿环境
7.2 工艺改进
· 模块化施工：称台基础采用预制钢筋骨架，现场装配可缩短工期30%
· 数字化调试：使用专用称重调试软件，自动生成传感器线性校准曲线
· 无收缩灌浆：传感器底座采用无收缩灌浆料（流动度≥300mm），确保力传递均匀
7.3 智能监测
· 安装振动传感器监测称台工作状态，数据实时上传至管理平台
· 采用物联网技术实现远程诊断，提前预警设备故障
· 建立电子档案系统，记录设备全生命周期维护数据
八、验收标准与流程
8.1 验收内容
· 外观检查：称台表面平整无变形，涂层均匀无气泡，接缝密封良好
· 性能测试：进行空载测试、偏载测试（1/4量程载荷）、重复性测试（3次加载）
· 系统联调：与收费系统数据通讯测试，连续72小时运行稳定性测试
· 资料审查：施工记录、检测报告、计量证书等技术资料完整性审查
8.2 验收流程
1. 施工单位自检合格后提交验收申请
2. 监理单位进行初验，出具评估报告
3. 业主组织设计、施工、监理及第三方检测机构进行竣工验收
4. 通过验收后办理《设备移交证书》，进入24个月缺陷责任期
九、缺陷责任期保障
9.1 维护承诺
· 提供7×24小时技术支持热线，接到故障通知后2小时内响应
· 一般故障4小时内修复，重大故障24小时内修复
· 缺陷责任期内免费提供传感器、接线盒等关键部件更换服务
9.2 培训服务
· 为收费站技术人员提供3次专业培训，内容包括设备原理、日常校准、故障排除
· 编制《称台维护手册》，包含常见故障处理流程图及备件更换指导
本方案通过系统化的施工组织设计，确保收费站称台维修工程质量可靠、安全可控、工期合理。施工过程中将严格执行各项技术标准，积极应用创新技术，最终实现称台设备性能的全面提升，为收费系统高效运行提供坚实保障。
