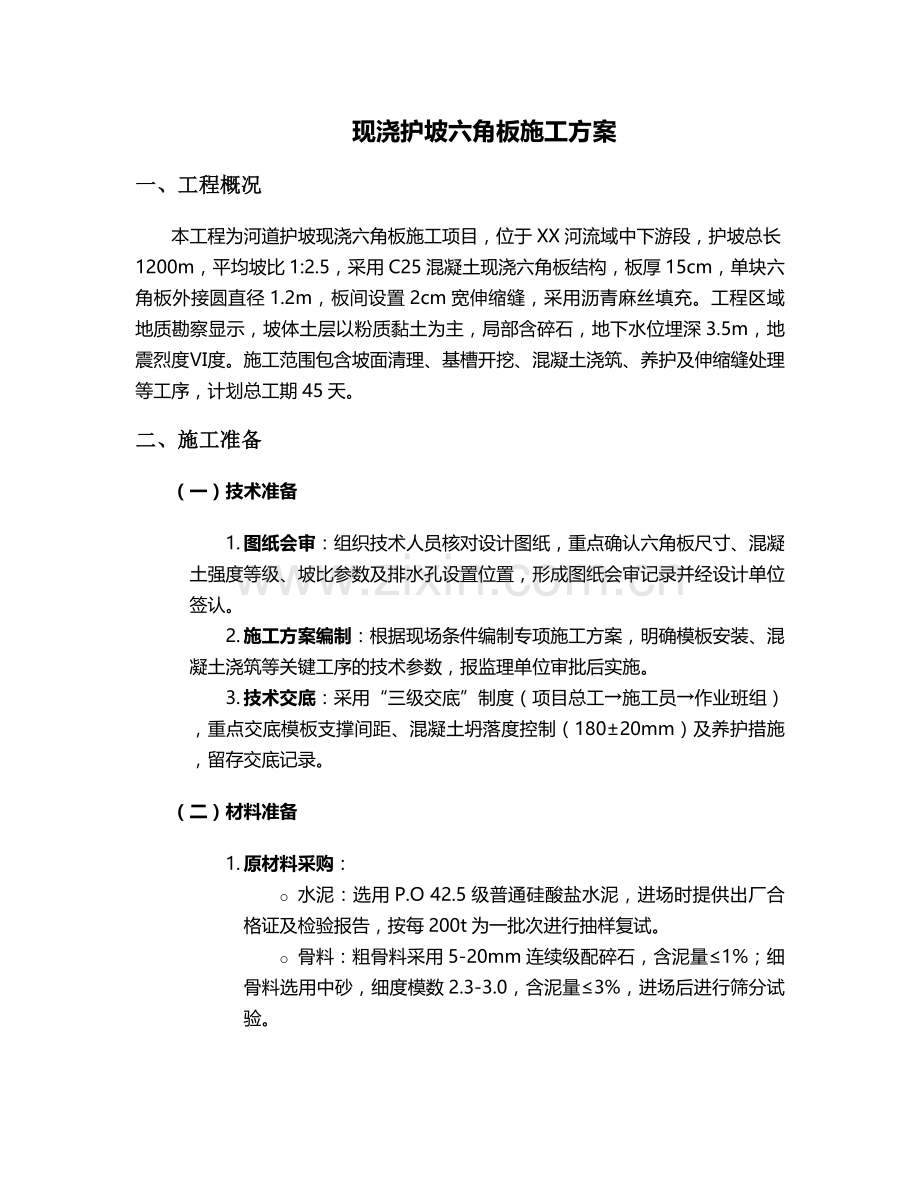

现浇护坡六角板施工方案.doc

现浇护坡六角板施工方案
一、工程概况
本工程为河道护坡现浇六角板施工项目，位于XX河流域中下游段，护坡总长1200m，平均坡比1:2.5，采用C25混凝土现浇六角板结构，板厚15cm，单块六角板外接圆直径1.2m，板间设置2cm宽伸缩缝，采用沥青麻丝填充。工程区域地质勘察显示，坡体土层以粉质黏土为主，局部含碎石，地下水位埋深3.5m，地震烈度Ⅵ度。施工范围包含坡面清理、基槽开挖、混凝土浇筑、养护及伸缩缝处理等工序，计划总工期45天。
二、施工准备
（一）技术准备
1. 图纸会审：组织技术人员核对设计图纸，重点确认六角板尺寸、混凝土强度等级、坡比参数及排水孔设置位置，形成图纸会审记录并经设计单位签认。
2. 施工方案编制：根据现场条件编制专项施工方案，明确模板安装、混凝土浇筑等关键工序的技术参数，报监理单位审批后实施。
3. 技术交底：采用“三级交底”制度（项目总工→施工员→作业班组），重点交底模板支撑间距、混凝土坍落度控制（180±20mm）及养护措施，留存交底记录。
（二）材料准备
1. 原材料采购：
o 水泥：选用P.O 42.5级普通硅酸盐水泥，进场时提供出厂合格证及检验报告，按每200t为一批次进行抽样复试。
o 骨料：粗骨料采用5-20mm连续级配碎石，含泥量≤1%；细骨料选用中砂，细度模数2.3-3.0，含泥量≤3%，进场后进行筛分试验。
o 外加剂：掺入高效减水剂（掺量1.2%）及引气剂（掺量0.05%），改善混凝土和易性及抗渗性能。
2. 材料存储：水泥采用袋装存储，堆放高度≤10袋，底部架空防潮；砂石料分仓堆放，设置隔离墙防止混料，骨料含水率每3天检测一次。
（三）机械设备准备
设备名称
型号规格
数量
用途
备注
混凝土搅拌机
JS500
2台
混凝土搅拌
配备电子计量系统
振捣棒
ZN50
4台
混凝土振捣
备用2台
全站仪
TS06
1台
坡面轴线及高程控制
每台班校核一次
模板
定制钢模板
500块
六角板成型
模板接缝处粘贴海绵条
洒水车
5m³
1辆
混凝土养护
配备雾化喷头
（四）现场准备
1. 场地平整：清除坡面上的杂草、树根及建筑垃圾，采用人工配合挖掘机修整坡面，确保坡面平整度误差≤5cm。
2. 排水系统：在坡顶外侧设置截水沟（断面尺寸30cm×40cm），坡脚开挖排水沟（20cm×30cm），沟内铺设10cm厚碎石垫层，防止雨水冲刷坡面。
3. 临时设施：搭建混凝土搅拌站（面积150㎡）、材料仓库（80㎡）及工人宿舍，设置安全警示标志（含“必须佩戴安全帽”“禁止抛物”等标识牌）。
三、主要施工流程
坡面清理→测量放线→基槽开挖→碎石垫层铺设→模板安装→钢筋网片绑扎→混凝土浇筑→振捣→表面收光→养护→伸缩缝处理→验收
四、关键施工工序
（一）测量放线
1. 控制网布设：沿坡顶每隔50m设置一个轴线控制桩，采用全站仪测设坡面轮廓线，并用白灰标记。
2. 高程控制：在坡顶、坡脚设置高程基准点，使用水准仪按10m间距测设坡面高程控制点，挂设控制线指导基槽开挖。
3. 六角板定位：采用“网格法”划分六角板单元，以坡脚线为起始边，按1.2m间距弹出六角板外边线，确保板间缝隙均匀。
（二）基槽开挖与处理
1. 开挖方式：采用人工开挖，深度18cm（含15cm板厚+3cm碎石垫层），开挖过程中用坡度尺实时检查坡比，偏差控制在±5%以内。
2. 基底处理：基槽开挖完成后，采用蛙式打夯机（功率2.8kW）夯实基底，压实度≥93%，局部松散土层换填级配碎石后重新夯实。
3. 碎石垫层铺设：铺设3cm厚级配碎石（粒径5-10mm），用平板振捣器振捣密实，表面平整度误差≤3cm。
（三）模板工程
1. 模板设计：采用6mm厚钢板定制六角形模板，每块模板配备4个固定耳板，通过M12螺栓连接成整体，模板内侧涂刷脱模剂（机油:柴油=1:3混合液）。
2. 安装工艺：
o 按弹线位置拼装模板，采用“由下至上、分层推进”的顺序，模板接缝处粘贴2cm宽海绵条防止漏浆。
o 采用φ48mm钢管搭设支撑体系，横向间距60cm，纵向间距80cm，斜撑与坡面夹角45°，底部打入20cm长钢钎固定。
3. 模板验收：检查模板尺寸（对角线偏差≤3mm）、支撑稳定性及高程，验收合格后签署隐蔽工程记录。
（四）钢筋工程
1. 钢筋加工：采用φ8mm HRB400级钢筋，加工成网格尺寸20cm×20cm的钢筋网片，钢筋交叉点采用绑扎连接（绑扎点间距≤20cm），外露长度≥30d（d为钢筋直径）。
2. 安装要求：钢筋网片置于模板内，底部设置5cm厚混凝土垫块（强度等级C30），垫块间距1m×1m，呈梅花形布置，确保保护层厚度≥3cm。
3. 排水孔设置：在六角板中心位置预留φ5cm排水孔，内置PVC管（长度18cm），管身包裹土工布（渗透系数1×10⁻³m/s），防止泥土堵塞。
（五）混凝土工程
1. 配合比设计：实验室出具C25混凝土配合比（水泥:砂:碎石:水=1:1.85:3.62:0.52），现场根据骨料含水率每台班调整用水量，确保坍落度符合要求。
2. 搅拌与运输：
o 采用强制式搅拌机搅拌，搅拌时间≥90s，顺序为：砂+水泥+碎石→干拌30s→加水+外加剂→湿拌60s。
o 混凝土运输采用手推车，运输时间≤30min，途中覆盖篷布防止水分蒸发，每车混凝土检测坍落度，不合格品严禁使用。
3. 浇筑工艺：
o 浇筑前洒水湿润基层，采用“分层浇筑、循序渐进”方式，每层厚度≤50cm，从坡脚向坡顶推进，避免混凝土积聚。
o 使用插入式振捣棒振捣，振捣点间距30cm，振捣时间15-20s（至混凝土表面泛浆、无气泡逸出），振捣棒插入下层混凝土5cm，严禁触碰模板及钢筋。
4. 表面收光：混凝土初凝前（浇筑后2-3h）采用木抹子初平，终凝前（浇筑后4-5h）用铁抹子收光2次，确保表面平整、无蜂窝麻面。
（六）养护与拆模
1. 养护措施：
o 浇筑完成后12h内覆盖土工布洒水养护，保持表面湿润，养护期≥14天，每日洒水次数≥4次（高温天气增加至6次）。
o 采用智能养护系统实时监测混凝土内部温度，确保内外温差≤25℃，当环境温度低于5℃时，采取覆盖棉被保温措施。
2. 拆模要求：混凝土强度达到设计强度的75%（通过同条件养护试块抗压试验确定）后方可拆模，拆模顺序为“后支先拆、先支后拆”，避免损伤棱角。
（七）伸缩缝处理
1. 缝槽清理：六角板养护完成后，采用切割机切出2cm宽伸缩缝，深度贯穿板厚，清除缝内杂物及浮渣。
2. 填充材料：伸缩缝内填塞沥青麻丝（密度1.2g/cm³），填塞深度≥5cm，表面用聚合物水泥砂浆抹平，确保与板面齐平。
五、质量控制措施
（一）原材料控制
· 建立材料台账，记录水泥、骨料等原材料的进场时间、批次及检验结果，不合格材料严禁使用。
· 混凝土试块留置：每100m³混凝土制作1组标准养护试块（150mm×150mm×150mm），同条件养护试块按每500m²留置1组。
（二）工序质量验收
1. 坡面修整：每50m检查一个断面，坡比允许偏差±5%，表面平整度≤5cm。
2. 模板安装：验收模板轴线位置（偏差≤5mm）、高程（偏差±10mm）及接缝严密性，填写《模板分项工程检验批质量验收记录》。
3. 混凝土性能：开盘前检测混凝土坍落度，每台班至少2次，试块抗压强度达到设计值100%后方可进行后续工序。
（三）常见质量问题防治
质量问题
产生原因
防治措施
蜂窝麻面
振捣不密实、模板漏浆
控制振捣时间15-20s，模板接缝粘贴海绵条，浇筑前检查模板拼缝严密性
混凝土裂缝
养护不及时、温差过大
浇筑后12h内覆盖养护，高温时搭设遮阳棚，冬季采取保温措施
六角板尺寸偏差
模板变形、测量放线误差
模板使用前进行刚度检查，测量放线采用全站仪复核，每10m设置校核控制点
六、安全文明施工
（一）安全防护措施
1. 高空作业防护：坡面作业人员佩戴双钩安全带，安全带固定于坡顶防护栏杆（高度1.2m），作业面设置1.5m宽人行通道，铺设防滑脚手板。
2. 用电安全：施工用电采用“三级配电、两级保护”，配电箱加装防雨罩，振捣棒等设备使用绝缘电缆，接地电阻≤4Ω。
3. 防火措施：施工现场配备4具ABC干粉灭火器（每50㎡1具），易燃易爆材料单独存放，距离明火点≥10m。
（二）文明施工要求
· 材料堆放：砂石料、水泥等分类堆放，设置标识牌（注明名称、规格、检验状态），堆放高度≤1.5m。
· 扬尘控制：混凝土搅拌站设置雾炮机，运输车辆覆盖篷布，出场前冲洗轮胎，场区道路每日洒水降尘（≥3次）。
· 噪声管理：选用低噪声设备，振捣作业避开夜间（22:00-6:00），噪声排放符合《建筑施工场界环境噪声排放标准》（GB12523-2011）。
七、施工进度计划
工序名称
起止时间
工期（天）
资源配置
备注
施工准备
第1-5天
5
技术人员3人，普工10人
含材料进场及报验
坡面清理
第6-8天
3
挖掘机1台，普工8人
同步完成截水沟开挖
基槽开挖
第9-15天
7
人工20人
分3个作业段平行施工
模板安装
第16-22天
7
木工15人，钢管500m
模板周转使用
混凝土浇筑
第23-35天
13
混凝土工25人，搅拌机2台
按每天80m进度推进
养护及拆模
第36-42天
7
普工10人，洒水车1辆
覆盖土工布养护
伸缩缝处理
第43-45天
3
技工5人
同步完成验收准备
八、应急预案
（一）暴雨天气应急措施
· 现场储备沙袋200袋，暴雨来临前封堵搅拌站及宿舍门口，疏通排水沟确保排水畅通。
· 已浇筑混凝土未初凝时，及时覆盖塑料薄膜并压重，雨后检查混凝土表面是否存在裂缝，必要时进行回弹检测。
（二）混凝土供应中断应急措施
· 与备用搅拌站签订应急供应协议，当现场混凝土供应中断超过2h时，立即启动备用供应商，确保浇筑连续性。
· 施工缝处理：在已浇筑混凝土表面凿毛，涂刷界面剂后继续浇筑，新老混凝土结合部位加强振捣。
（三）人员伤亡应急响应
· 现场配备急救箱（含绷带、消毒液等药品），发生轻伤时由现场安全员进行初步处理；重伤时立即拨打120，同时启动项目应急小组，保护事故现场并上报监理单位。
九、验收标准
1. 外观质量：六角板表面平整，无露筋、蜂窝、裂缝，棱角完整，伸缩缝填充饱满。
2. 实测项目：
o 混凝土抗压强度：≥25MPa（试块检测）
o 六角板厚度：15±1cm（每100块检测1组）
o 排水孔间距：偏差≤10cm（按梅花形抽检）
3. 资料验收：施工方案、技术交底记录、原材料检验报告、混凝土试块强度报告等资料齐全，签字盖章完整。
本方案未尽事宜，严格按照《堤防工程施工规范》（SL260-2014）及设计文件要求执行，施工过程中接受监理单位监督，确保工程质量符合设计标准。
