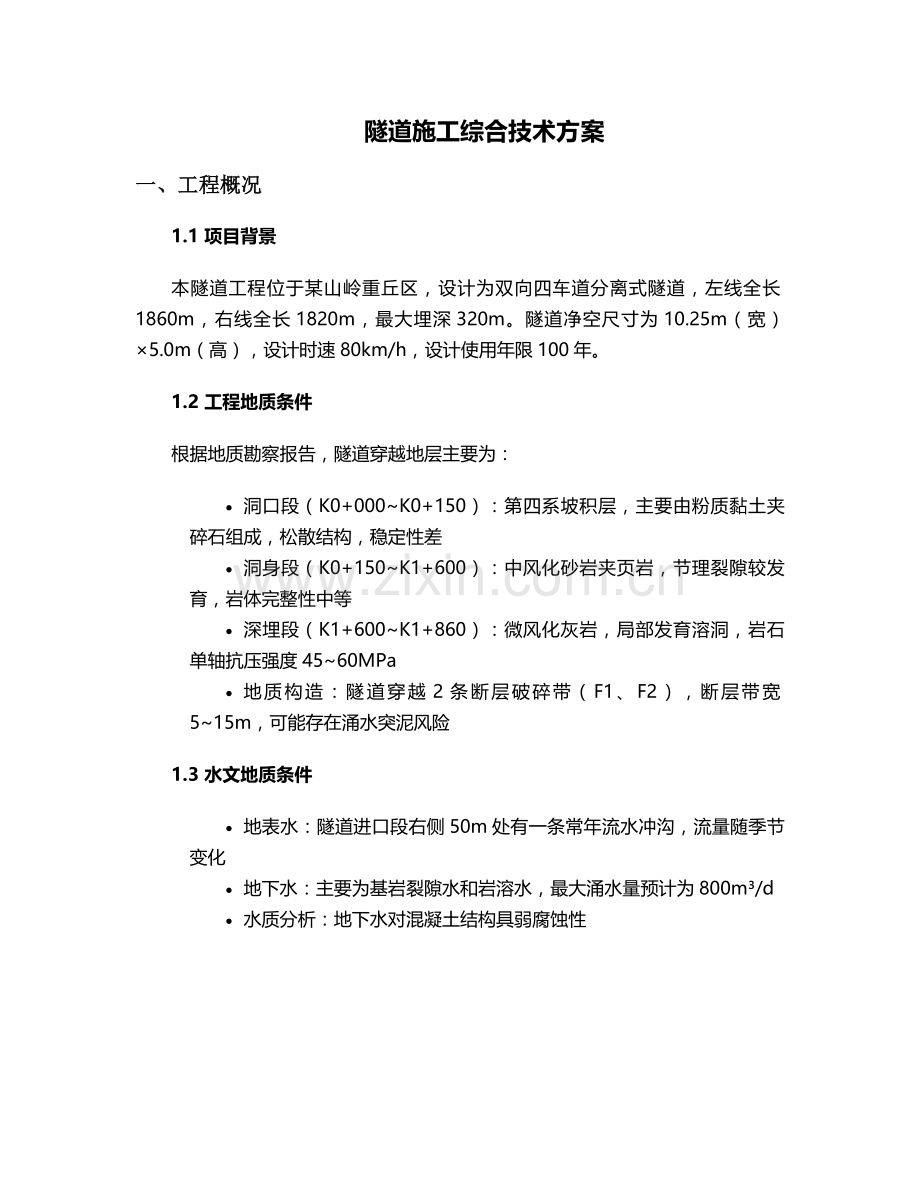

隧道施工综合技术方案
一、工程概况
1.1 项目背景
本隧道工程位于某山岭重丘区，设计为双向四车道分离式隧道，左线全长1860m，右线全长1820m，最大埋深320m。隧道净空尺寸为10.25m（宽）×5.0m（高），设计时速80km/h，设计使用年限100年。
1.2 工程地质条件
根据地质勘察报告，隧道穿越地层主要为：
· 洞口段（K0+000~K0+150）：第四系坡积层，主要由粉质黏土夹碎石组成，松散结构，稳定性差
· 洞身段（K0+150~K1+600）：中风化砂岩夹页岩，节理裂隙较发育，岩体完整性中等
· 深埋段（K1+600~K1+860）：微风化灰岩，局部发育溶洞，岩石单轴抗压强度45~60MPa
· 地质构造：隧道穿越2条断层破碎带（F1、F2），断层带宽5~15m，可能存在涌水突泥风险
1.3 水文地质条件
· 地表水：隧道进口段右侧50m处有一条常年流水冲沟，流量随季节变化
· 地下水：主要为基岩裂隙水和岩溶水，最大涌水量预计为800m³/d
· 水质分析：地下水对混凝土结构具弱腐蚀性
二、施工总体部署
2.1 施工组织架构
设立项目经理部，配置以下管理部门：
· 工程技术部：负责施工技术管理、方案编制及交底
· 安全质量部：负责施工安全及质量管理
· 物资设备部：负责材料采购、设备管理
· 计划合同部：负责施工计划、成本控制
· 财务部：负责资金管理
· 综合办公室：负责后勤保障及协调工作
2.2 施工队伍配置
· 隧道掘进一队：负责左线隧道施工，配置人员85人
· 隧道掘进二队：负责右线隧道施工，配置人员80人
· 机电安装队：负责风水电及通风系统管理，配置人员30人
· 支护作业队：负责初期支护及二次衬砌施工，配置人员45人
· 辅助作业队：负责出碴、运输及场地管理，配置人员35人
2.3 施工平面布置
· 洞口布置：左右线洞口分别设置施工便道、材料堆场、拌合站、空压机房、变压器站
· 弃碴场：选择隧道出口右侧1.5km处山谷作为弃碴场，容量5万m³
· 生活区：设置在距洞口500m处，采用集装箱式临建，可容纳300人住宿
· 消防设施：洞口及洞内每隔50m设置消防水池及灭火器
三、主要施工方法
3.1 洞口工程施工
3.1.1 洞口边仰坡防护
· 截排水系统：先施工洞口截水沟，采用M7.5浆砌片石砌筑，断面尺寸50cm×60cm
· 边仰坡开挖：采用台阶法开挖，坡率1:0.75~1:1.25，每层开挖高度2m
· 坡面防护：喷射10cm厚C20混凝土，布设Φ8@200×200mm钢筋网，打入Φ22砂浆锚杆，长度3.5m，间距1.5m×1.5m
3.1.2 洞门施工
· 洞门形式：采用端墙式洞门，基础嵌入中风化岩层不小于1.5m
· 混凝土施工：C30钢筋混凝土结构，模板采用组合钢模板，一次浇筑成型
· 附属工程：设置洞门排水沟、截水沟及缓冲平台
3.2 洞身开挖施工
3.2.1 Ⅴ级围岩段（洞口及断层破碎带）
采用CRD工法施工，具体步骤：
1. 超前支护：Φ42小导管，长度5m，环向间距30cm，外插角10°~15°，注浆加固
2. 开挖步骤：
o 上部左侧导坑开挖，高度3.5m，宽度3.0m
o 上部左侧初期支护
o 上部右侧导坑开挖，高度3.5m，宽度3.0m
o 上部右侧初期支护
o 下部左侧导坑开挖，高度3.0m，宽度3.0m
o 下部左侧初期支护
o 下部右侧导坑开挖，高度3.0m，宽度3.0m
o 下部右侧初期支护
o 仰拱开挖及支护
3. 循环进尺：每循环开挖0.5~0.6m，两导坑间距不小于5m
3.2.2 Ⅳ级围岩段
采用台阶法施工：
1. 超前支护：Φ25中空锚杆，长度4.5m，环向间距50cm
2. 上台阶开挖：高度5.0m，采用光面爆破，循环进尺1.5~2.0m
3. 下台阶开挖：滞后上台阶5~10m，分左右两部开挖，每部宽度5m
4. 仰拱开挖：紧跟下台阶施工，一次开挖长度3~5m
3.2.3 Ⅲ级围岩段
采用全断面法施工：
1. 超前支护：局部地段采用Φ22砂浆锚杆超前支护，长度3.5m
2. 全断面开挖：采用光面爆破，循环进尺2.5~3.0m
3. 出碴方式：挖掘机配合装载机装碴，自卸汽车运输
3.3 爆破作业设计
3.3.1 爆破参数设计
· 炸药选择：选用2#岩石乳化炸药，直径32mm，药卷长度200mm，重量200g
· 雷管：采用非电毫秒雷管，段别1~15段
· 掏槽方式：采用楔形掏槽，掏槽眼深度比其他炮眼深20cm
· 炮眼布置：周边眼间距50cm，抵抗线70cm，装药集中度0.25kg/m
3.3.2 爆破施工工艺
1. 测量放线：标出开挖轮廓线及炮眼位置
2. 钻眼作业：采用YT-28风动凿岩机钻孔，深度按循环进尺+0.2m控制
3. 装药连线：周边眼采用间隔装药，导爆索连接，毫秒雷管分段
4. 安全警戒：爆破前30分钟设置警戒区，确认无误后起爆
5. 瞎炮处理：采用灌水法处理瞎炮，严禁掏挖
3.4 初期支护施工
3.4.1 喷射混凝土
· 材料要求：C25混凝土，水泥采用P.O42.5级水泥，砂率45%~55%
· 施工参数：工作风压0.4~0.6MPa，喷射距离1.0~1.5m，喷射角度75°~90°
· 施工工艺：分两层喷射，第一层5cm，第二层5~10cm，间隔时间不小于2小时
3.4.2 锚杆施工
· 中空注浆锚杆：Φ25×5mm，长度3.5~5.0m，采用风动凿岩机钻孔，孔深比杆体长30cm
· 注浆材料：水泥浆水灰比1:1，注浆压力0.5~1.0MPa
· 施工要求：锚杆间距1.0~1.5m×1.0~1.5m，梅花形布置，锚固力不小于150kN
3.4.3 钢拱架安装
· 钢拱架类型：Ⅰ20b工字钢拱架，间距0.6~1.2m（根据围岩等级调整）
· 安装工艺：测量定位→安装拱架→挂钢筋网→连接螺栓固定→喷射混凝土覆盖
· 连接要求：采用20mm厚钢板连接，每处连接螺栓不少于4颗，节点处设置锁脚锚杆
3.5 防水层施工
3.5.1 基面处理
· 找平层：喷射5cm厚C20细石混凝土，平整度误差不大于5cm/2m
· 阴阳角处理：做成半径不小于5cm的圆弧
· 表面清理：清除尖锐物、油污及杂物，确保基面干燥
3.5.2 防水层施工
· 防水层结构：采用"EVA防水板+土工布"复合防水层，防水板厚度1.5mm
· 铺设工艺：
1. 土工布铺设：采用射钉枪固定，搭接宽度15cm
2. 防水板铺设：采用无钉铺设工艺，热风焊接，搭接宽度10cm，焊缝宽度不小于2cm
3. 质量检查：采用真空检测法，气压0.2MPa，保持30分钟压力下降不超过10%
3.6 二次衬砌施工
3.6.1 模板工程
· 模板类型：采用12m长液压整体式衬砌台车，面板厚度10mm，支撑间距60cm
· 台车定位：测量放样确定位置，调整标高及中线偏差不大于5mm
· 接缝处理：安装橡胶止水带，模板接缝处粘贴海绵条，防止漏浆
3.6.2 混凝土施工
· 混凝土设计：C35P8防水混凝土，坍落度160~180mm
· 浇筑工艺：
1. 布料方式：采用混凝土输送泵，从台车两侧对称布料，分层厚度30cm
2. 振捣作业：插入式振捣器振捣，振捣时间20~30秒，间距不大于50cm
3. 养护措施：浇筑完成后12小时内覆盖洒水养护，养护期不少于14天
3.6.3 施工缝处理
· 环向施工缝：设置中埋式橡胶止水带+背贴式止水带
· 纵向施工缝：设置遇水膨胀止水条+钢板止水带
· 处理工艺：凿毛→清理→涂刷界面剂→安装止水带→浇筑混凝土
四、辅助系统设计
4.1 通风系统
· 通风方式：压入式通风，洞口设置2台2×110kW轴流风机
· 风筒选择：Φ1.5m阻燃风筒，每节长度10m，搭接长度30cm
· 风量计算：按每人每分钟3m³，同时考虑爆破排烟、内燃设备废气等因素，计算风量为2400m³/min
4.2 排水系统
· 排水方式：采用机械排水，设置三级排水系统
· 设备配置：
1. 掌子面积水：设置Φ150mm潜水泵，扬程50m
2. 中间排水沟：设置Φ100mm污水泵，扬程100m
3. 洞口集水井：设置2台Φ150mm离心水泵，扬程30m，一用一备
· 排水管路：采用Φ150mm钢管，每50m设置固定支架
4.3 供电系统
· 供电方案：双回路供电，洞口设置2台630kVA变压器
· 线路布置：洞内干线采用VV22-1kV-3×120+1×70mm²电缆，沿侧壁悬挂，高度不低于2.5m
· 照明系统：掌子面采用36V安全电压，其他区域采用220V照明，每10m设置一盏100W防水防尘灯
4.4 运输系统
· 出碴方式：采用无轨运输，配置5台20t自卸汽车
· 装碴设备：1台侧卸式装载机，斗容3m³
· 运输道路：洞内设置单侧排水沟，路面采用20cm厚C20混凝土硬化，纵坡不大于1.5%
五、施工监测与量测
5.1 监控量测项目
5.1.1 必测项目
· 洞内外观察：每日观察围岩状况、支护结构变形及渗漏水情况
· 周边位移：采用收敛计测量，每5~50m设置一个监测断面
· 拱顶下沉：采用水准仪测量，与周边位移监测断面同步布设
· 净空变化：采用全站仪进行三维坐标测量，频率根据变形速率调整
5.1.2 选测项目
· 围岩压力：采用压力盒测量，每100m布设一个断面
· 锚杆轴力：采用钢筋应力计测量，每个断面布设4个测点
· 钢拱架应力：采用应变片测量，每个断面布设8个测点
· 二次衬砌应力：采用混凝土应变计测量，每个断面布设6个测点
5.2 量测频率与数据分析
· 量测频率：
o 变形速率>5mm/d：1~2次/d
o 变形速率1~5mm/d：1次/d
o 变形速率0.5~1mm/d：1次/2d
o 变形速率<0.5mm/d：1次/周
· 数据分析：
o 绘制位移-时间曲线，分析变形趋势
o 计算变形速率及累计变形量
o 判断围岩稳定性，及时调整支护参数
5.3 预警机制
· 预警值设定：
o 拱顶下沉：10cm（Ⅲ级围岩）、15cm（Ⅳ级围岩）、20cm（Ⅴ级围岩）
o 周边位移：15cm（Ⅲ级围岩）、20cm（Ⅳ级围岩）、30cm（Ⅴ级围岩）
o 变形速率：5mm/d（Ⅲ级围岩）、8mm/d（Ⅳ级围岩）、10mm/d（Ⅴ级围岩）
· 响应措施：
o 黄色预警：加强监测频率，加密钢拱架间距
o 橙色预警：暂停开挖，增设临时支护
o 红色预警：立即撤离人员设备，启动抢险预案
六、特殊地质段施工措施
6.1 断层破碎带施工
6.1.1 超前地质预报
· 预报方法：采用地质雷达+超前钻探相结合的方法
· 钻探布置：每循环超前钻探3个孔，孔深30m，搭接长度5m
· 数据分析：判断断层位置、产状及富水情况
6.1.2 施工措施
1. 超前支护：采用Φ108管棚，长度20m，环向间距40cm，注浆加固
2. 开挖方法：采用CRD工法，循环进尺0.5m，步步封闭成环
3. 支护参数：I22b工字钢拱架，间距0.6m，双层钢筋网，加厚喷射混凝土至25cm
4. 排水措施：设置仰拱盲沟，增加排水泵，降低地下水位
6.2 岩溶段施工
6.2.1 岩溶处理原则
· 小型溶洞（直径<3m）：采用C25混凝土回填
· 中型溶洞（3m≤直径≤10m）：采用浆砌片石回填，设置钢筋混凝土盖板
· 大型溶洞（直径>10m）：采用桥梁跨越或隧道绕行方案
6.2.2 突水突泥处理
1. 超前堵水：采用水泥-水玻璃双液注浆，注浆压力1.5~2.0MPa
2. 排水降压：设置排水孔，降低洞内水位
3. 加固措施：对溶洞周边岩体进行注浆加固，提高岩体完整性
6.3 高地温段施工
· 降温措施：采用通风降温+喷雾降温相结合的方法
· 设备防护：对机械设备加装冷却系统，定期检查设备温度
· 人员保护：缩短作业时间，提供防暑降温药品，设置休息区
七、施工进度计划
7.1 施工总进度计划
· 总工期：720日历天
· 关键线路：洞口工程→洞身开挖→初期支护→防水层→二次衬砌
· 里程碑节点：
o 洞口工程完成：第60日历天
o 左线贯通：第540日历天
o 右线贯通：第510日历天
o 二次衬砌完成：第660日历天
o 竣工验收：第720日历天
7.2 进度保证措施
· 资源保障：投入足够的人员设备，确保施工连续性
· 技术保障：优化施工方案，采用先进施工技术
· 管理保障：实行周进度考核，及时调整资源配置
· 应急保障：储备备用设备，制定进度延误应急预案
八、质量保证措施
8.1 质量管理体系
· 建立"三检制"：班组自检→技术人员复检→质检工程师终检
· 质量责任：实行质量终身责任制，明确各岗位质量职责
· 培训教育：定期组织质量培训，提高全员质量意识
8.2 关键工序质量控制
8.2.1 喷射混凝土质量控制
· 配合比设计：实验室确定最佳配合比，现场严格控制水灰比
· 喷射工艺：控制喷射距离、角度和风压，确保混凝土密实
· 强度检测：每50m³制作一组试块，进行抗压强度试验
8.2.2 防水层质量控制
· 材料检验：对防水板进行拉伸、撕裂、耐候性试验
· 施工控制：确保搭接宽度和焊接质量，无漏焊、假焊现象
· 验收标准：采用真空检测法，合格率100%
8.2.3 二次衬砌质量控制
· 模板检查：检查模板标高、中线及稳定性
· 混凝土浇筑：控制坍落度，分层振捣密实，防止出现蜂窝麻面
· 养护管理：确保养护时间和养护湿度，防止混凝土开裂
8.3 质量通病防治
· 隧道超挖：控制钻眼精度，优化爆破参数
· 喷射混凝土空鼓：加强基面清理，控制喷射工艺
· 防水层破损：加强施工保护，严禁尖锐物碰撞
· 混凝土裂缝：控制水灰比，加强养护，设置伸缩缝
九、安全生产保证措施
9.1 安全管理体系
· 组织机构：成立安全生产领导小组，配备专职安全员
· 管理制度：制定安全生产责任制、安全检查制度、安全教育制度
· 应急管理：编制安全生产应急预案，定期组织演练
9.2 专项安全措施
9.2.1 爆破作业安全
· 爆破器材管理：建立严格的出入库登记制度，单独存放
· 爆破作业人员：持证上岗，严格执行爆破规程
· 安全距离：确保爆破警戒距离不小于300m，爆破后15分钟方可进入
9.2.2 用电安全
· 临时用电管理：实行"三级配电两级保护"，设置漏电保护器
· 线路检查：定期检查线路绝缘情况，破损线路及时更换
· 接地系统：设置可靠的接地装置，接地电阻不大于4Ω
9.2.3 高处作业安全
· 作业平台：设置牢固的作业平台，搭设安全网
· 个人防护：佩戴安全帽、安全带，严禁酒后作业
· 临边防护：设置防护栏杆，高度不低于1.2m
9.3 职业健康防护
· 通风防尘：加强通风，降低粉尘浓度，佩戴防尘口罩
· 噪音控制：对高噪音设备采取减振降噪措施，佩戴耳塞
· 照明条件：确保洞内照明充足，减少视觉疲劳
· 定期体检：组织作业人员进行职业健康检查，预防职业病
十、环境保护措施
10.1 施工期环境保护
10.1.1 水环境保护
· 施工废水：设置沉淀池，经处理后回用或排放
· 生活污水：设置化粪池，采用生化处理法处理
· 油料管理：设置油料库，防止油料泄漏污染土壤和水源
10.1.2 大气污染防治
· 扬尘控制：对施工便道进行洒水降尘，出碴车辆加盖篷布
· 废气处理：对内燃设备进行尾气检测，不合格设备禁止使用
· 材料堆放：水泥、粉煤灰等易扬尘材料采取封闭存储
10.1.3 噪声控制
· 设备选型：选用低噪音设备，对高噪音设备采取减振措施
· 作业时间：合理安排施工时间，避免夜间施工
· 隔声措施：对空压机等设备设置隔声棚，降低噪音传播
10.2 生态环境保护
· 植被恢复：对临时用地进行植被恢复，恢复率100%
· 弃碴管理：弃碴场分层碾压，设置挡碴墙和排水系统
· 野生动物保护：严禁捕猎野生动物，保护生态平衡
10.3 水土保持措施
· 边坡防护：对弃碴场、施工便道边坡进行防护，防止水土流失
· 排水系统：设置完善的排水系统，防止雨水冲刷
· 土地复垦：工程结束后对临时用地进行土地复垦，恢复土地功能
十一、应急预案
11.1 应急组织机构
· 应急领导小组：项目经理任组长，总工程师、安全总监任副组长
· 应急抢险队：由施工队伍组成，分为抢险组、救护组、物资组、通讯组
· 外部协调：与当地医院、消防、交警等部门建立联动机制
11.2 主要应急预案
11.2.1 隧道塌方应急预案
· 预警信号：发出警报，立即撤离人员设备
· 抢险措施：
1. 封闭塌方段，防止二次塌方
2. 加强监测，判断塌方范围和稳定情况
3. 采用管棚+注浆法进行加固
4. 分步清除塌方体，恢复隧道结构
· 物资储备：储备应急照明、通风设备、注浆材料等
11.2.2 涌水突泥应急预案
· 预警信号：发出警报，立即撤离人员设备
· 抢险措施：
1. 关闭防水闸门，控制涌水量
2. 启动备用排水系统，降低洞内水位
3. 采用注浆法封堵涌水通道
4. 加固周边围岩，防止涌水扩大
· 物资储备：储备大功率排水泵、注浆设备、防水材料等
11.2.3 火灾应急预案
· 预警信号：发出火警信号，立即组织疏散
· 抢险措施：
1. 切断电源，关闭氧气、乙炔等易燃易爆品
2. 使用灭火器、消防沙等进行初期灭火
3. 启动应急通风，排烟降毒
4. 配合消防部门进行灭火救援
· 物资储备：储备灭火器、消防沙、消防水带等
11.3 应急演练
· 演练计划：每季度组织一次综合应急演练，每月组织一次专项演练
· 演练内容：模拟隧道塌方、涌水、火灾等突发事件的应急处置
· 演练总结：对演练情况进行评估，完善应急预案和措施
十二、结论与建议
12.1 结论
本隧道施工方案基于现场实际情况编制，涵盖了隧道施工的各个方面，施工方法先进合理，技术措施可靠，能够确保工程质量、安全和进度目标的实现。
12.2 建议
· 加强超前地质预报，及时调整施工参数
· 优化施工组织，提高施工效率
· 加强监测监控，确保施工安全
· 注重环境保护，实现绿色施工
本方案在实施过程中，应根据实际地质情况和施工条件，不断优化和完善，确保隧道工程顺利完成。
