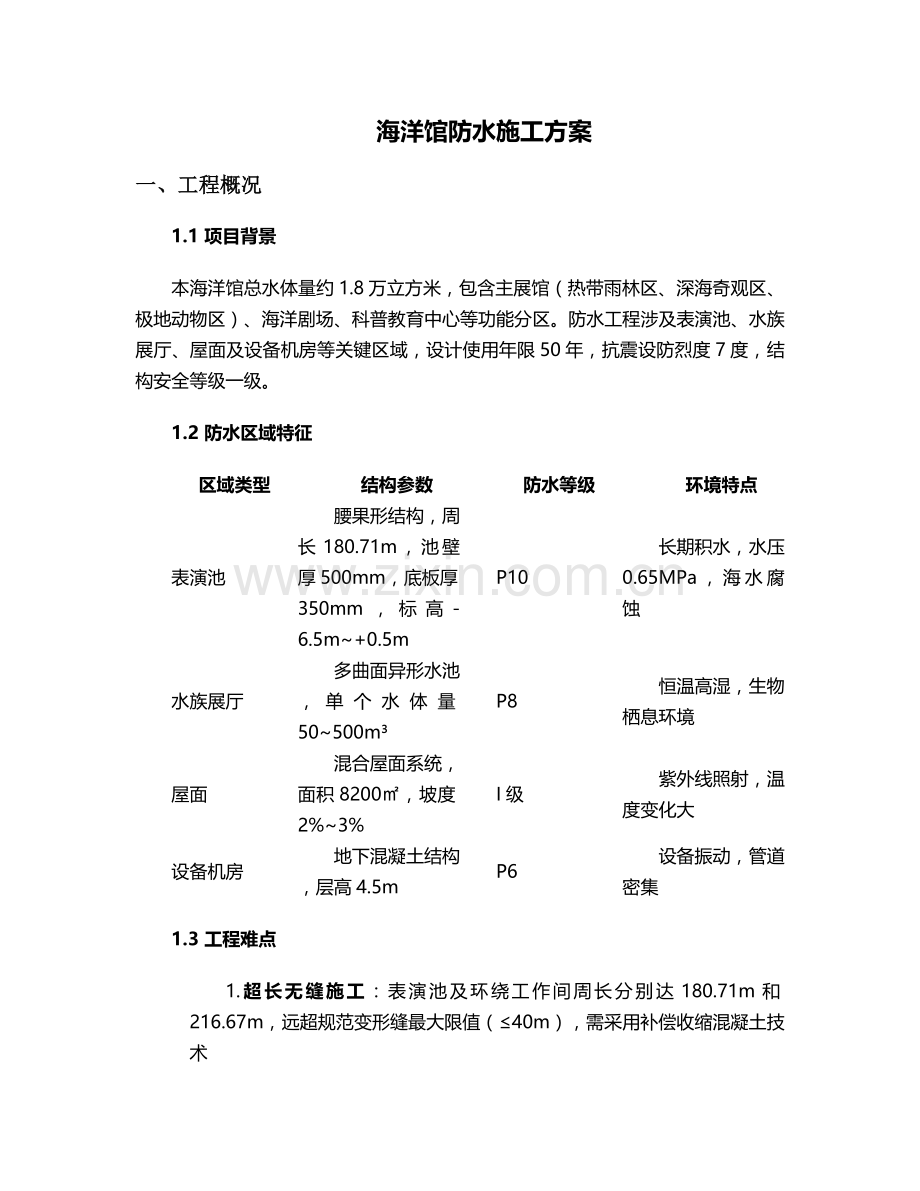

海洋馆防水施工方案
一、工程概况
1.1 项目背景
本海洋馆总水体量约1.8万立方米，包含主展馆（热带雨林区、深海奇观区、极地动物区）、海洋剧场、科普教育中心等功能分区。防水工程涉及表演池、水族展厅、屋面及设备机房等关键区域，设计使用年限50年，抗震设防烈度7度，结构安全等级一级。
1.2 防水区域特征
区域类型
结构参数
防水等级
环境特点
表演池
腰果形结构，周长180.71m，池壁厚500mm，底板厚350mm，标高-6.5m~+0.5m
P10
长期积水，水压0.65MPa，海水腐蚀
水族展厅
多曲面异形水池，单个水体量50~500m³
P8
恒温高湿，生物栖息环境
屋面
混合屋面系统，面积8200㎡，坡度2%~3%
I级
紫外线照射，温度变化大
设备机房
地下混凝土结构，层高4.5m
P6
设备振动，管道密集
1.3 工程难点
1. 超长无缝施工：表演池及环绕工作间周长分别达180.71m和216.67m，远超规范变形缝最大限值（≤40m），需采用补偿收缩混凝土技术

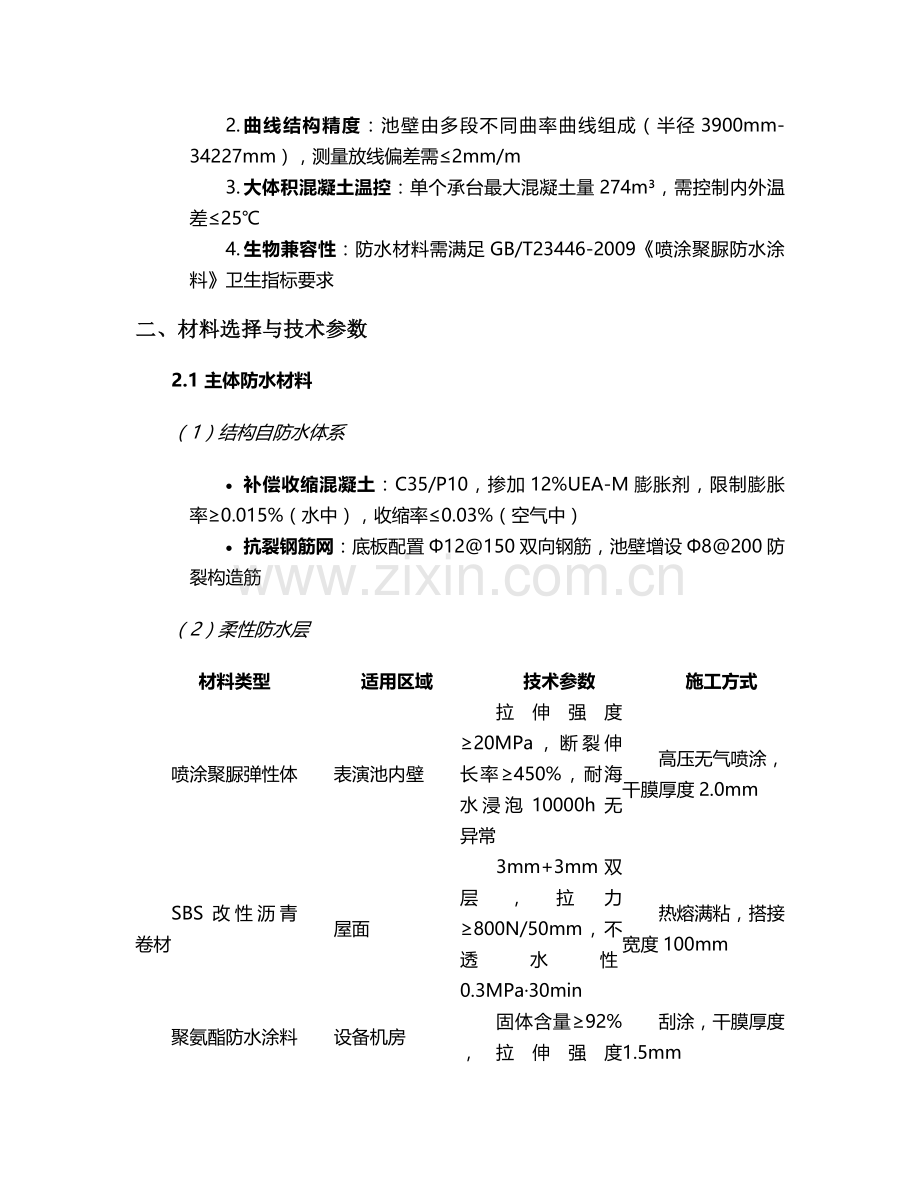

2. 曲线结构精度：池壁由多段不同曲率曲线组成（半径3900mm-34227mm），测量放线偏差需≤2mm/m
3. 大体积混凝土温控：单个承台最大混凝土量274m³，需控制内外温差≤25℃
4. 生物兼容性：防水材料需满足GB/T23446-2009《喷涂聚脲防水涂料》卫生指标要求
二、材料选择与技术参数
2.1 主体防水材料
（1）结构自防水体系
· 补偿收缩混凝土：C35/P10，掺加12%UEA-M膨胀剂，限制膨胀率≥0.015%（水中），收缩率≤0.03%（空气中）
· 抗裂钢筋网：底板配置Φ12@150双向钢筋，池壁增设Φ8@200防裂构造筋
（2）柔性防水层
材料类型
适用区域
技术参数
施工方式
喷涂聚脲弹性体
表演池内壁
拉伸强度≥20MPa，断裂伸长率≥450%，耐海水浸泡10000h无异常
高压无气喷涂，干膜厚度2.0mm
SBS改性沥青卷材
屋面
3mm+3mm双层，拉力≥800N/50mm，不透水性0.3MPa·30min
热熔满粘，搭接宽度100mm
聚氨酯防水涂料
设备机房
固体含量≥92%，拉伸强度≥2.45MPa，潮湿基面粘结强度≥0.5MPa
刮涂，干膜厚度1.5mm
水泥基渗透结晶
后浇带节点
渗透深度≥30mm，抗压强度≥30MPa
干撒+喷水养护，用量1.5kg/㎡
2.2 配套材料
· 界面处理剂：水泥基渗透结晶型，用量0.3kg/㎡
· 止水材料：3mm厚钢板止水带（后浇带），遇水膨胀橡胶条（施工缝）
· 密封材料：聚硫密封胶（位移能力±25%），用于变形缝嵌缝
· 保护层：C20细石混凝土（屋面，内配Φ4@150钢筋网），聚脲专用面漆（水池内壁，干膜厚度0.3mm）
三、施工流程与工艺要点
3.1 施工总体部署
采用"分区流水、分层浇筑"施工策略，将工程划分为6个施工段，每个区段按"基础→结构→防水→装饰"四阶段组织施工，关键线路如下：
测量放线→桩基施工→承台/连系梁→底板混凝土→池壁施工→后浇带封闭→柔性防水层→保护层→试水验收
3.2 结构自防水施工
（1）补偿收缩混凝土施工
1. 配合比设计：水灰比0.42，砂率38%，粉煤灰掺量15%，UEA-M膨胀剂12%，初凝时间控制在6~8h
2. 分层浇筑：厚度500mm承台分3层浇筑（200mm+200mm+100mm），每层间隔时间≤4h
3. 温控措施：预埋DTS光纤测温系统，实时监测混凝土内部温度，采用循环冷却水降温（进水温度≤25℃），表面覆盖阻燃棉被保湿养护14d
（2）后浇带施工
1. 设置要求：沿曲线圆心辐射方向设置6道后浇带，宽度800mm，保留时间≥28d（沉降后浇带≥90d）
2. 施工工艺：
o 基层处理：人工凿毛，高压水枪冲洗（压力≥10MPa）
o 钢筋处理：采用化学植筋连接，植入深度15d，抗拔力≥30MPa
o 混凝土浇筑：采用C40/P12补偿收缩混凝土，掺加聚丙烯纤维0.9kg/m³，振捣时间延长30%
3.3 柔性防水层施工
（1）聚脲防水层施工（表演池）
1. 基层准备：
o 表面处理：喷砂除锈达Sa2.5级，表面粗糙度50~80μm
o 缺陷修补：采用环氧腻子修补蜂窝麻面，圆弧过渡处理阳角（R≥50mm）
2. 喷涂作业：
o 设备参数：压力2000~2200psi，温度65~75℃，雾化距离300~400mm
o 施工顺序：先阴阳角→后平面→再立面，分3遍喷涂（0.6mm+0.8mm+0.6mm）
o 搭接处理：每道搭接宽度50mm，采用"湿边"工艺连续施工
3. 质量检测：电火花检测（30kV），附着力测试≥5MPa，厚度检测每100㎡设1个点
（2）屋面防水施工
1. 找坡层：泡沫混凝土分仓浇筑，坡度2%，最薄处30mm，分隔缝间距≤6m
2. 保温层：60mm厚B1级挤塑板，干铺法施工，板缝用聚氨酯发泡填充
3. 防水层：
o 基层处理：20mm厚DS20干拌砂浆找平，分格缝宽20mm，内嵌密封胶
o 卷材铺贴：采用热熔满粘法，喷灯距卷材500mm，搭接缝溢出热熔沥青宽度≥20mm
o 保护层：40mm厚C20细石混凝土，每6m×6m设分格缝，缝宽20mm，嵌填聚氯乙烯胶泥
3.4 细部节点处理
（1）变形缝构造
1. 缝宽20mm，内填聚乙烯泡沫棒（直径25mm），上部嵌填20mm厚聚硫密封胶
2. 设置中埋式钢板止水带（3mm×300mm），两端弯折10mm，混凝土内锚固长度≥150mm
（2）泄水口防水
1. 采用"喇叭口"型结构，周边500mm范围坡度5%
2. 安装不锈钢防水套管（高出基层50mm），套管与管道间填充遇水膨胀橡胶条+聚硫密封胶
（3）亚克力观景窗节点
1. 窗框与混凝土间隙采用双道密封：内侧遇水膨胀胶条（膨胀倍率≥300%），外侧硅酮结构胶（位移能力±25%）
2. 窗台下设置50mm高混凝土反坎，表面涂刷2mm厚聚脲防水层
四、质量控制体系
4.1 材料质量控制
1. 进场检验：
o 防水材料：每批次提供出厂合格证、检测报告，现场抽样复试（聚脲拉伸性能、卷材不透水性等）
o 混凝土：开盘鉴定时核查配合比、坍落度（180±20mm），抗裂试块留置（每组3块）
2. 储存要求：
o 防水涂料：阴凉通风储存，温度5~35℃，保质期6个月
o 防水卷材：立放储存，高度≤2层，避免阳光直射
4.2 施工过程控制
1. 测量控制：
o 建立三级复核制度（班组→项目部→监理），全站仪定位偏差≤5mm
o 曲线结构采用1:1大样法施工，模板拼装后用全站仪校核曲率半径
2. 混凝土施工控制：
o 坍落度损失：≤30mm/h，初凝前完成浇筑
o 振捣控制：Φ80振捣棒用于承台（插点间距500mm），Φ50振捣棒用于钢筋密集区（插点间距300mm）
o 表面处理：初凝前2h进行二次抹面，消除表面裂缝
3. 防水施工控制：
o 基层含水率：≤8%（卷材施工），≤10%（涂料施工）
o 环境要求：温度5~35℃，风力≤5级，雨天停止施工
4.3 验收标准
检验项目
允许偏差
检验方法
检验频率
混凝土结构尺寸
±5mm
全站仪+钢尺
每50m测1点
防水层厚度
-10%设计值
测厚仪
每100㎡测1点
卷材搭接宽度
-10mm
钢尺
每50m测3处
聚脲附着力
≥5MPa
拉拔试验
每500㎡测1点
渗漏情况
无渗漏
蓄水试验（24h）
全数检查
五、安全与环保措施
5.1 安全防护
1. 高空作业：
o 搭设满堂脚手架（立杆间距1.2m×1.2m，步距1.8m），设置1.2m高防护栏杆
o 作业层满铺脚手板，挂密目安全网（2000目/100cm²）
2. 临时用电：
o 采用TN-S接零保护系统，三级配电两级保护，配电箱间距≤30m
o 潮湿环境使用防水型开关箱，漏电保护器动作电流≤15mA
3. 防火措施：
o 施工现场配备ABC干粉灭火器（每50㎡1组），设置消防沙池（2m³）
o 喷涂作业区严禁明火，设置静电接地装置（接地电阻≤10Ω）
5.2 环保措施
1. 噪声控制：
o 昼间噪声≤70dB，夜间≤55dB，高噪声设备设置隔音棚
o 混凝土浇筑安排在6:00-22:00进行，确需夜间施工办理夜间施工许可
2. 扬尘控制：
o 施工现场主要道路硬化（200mm厚C20混凝土），设置洗车平台（高压水枪+三级沉淀池）
o 易扬尘材料覆盖（200g/m²防尘网），裸土绿化覆盖率≥80%
3. 废弃物处理：
o 危险废物（废涂料桶、废胶黏剂）交由有资质单位处置，建立转移联单
o 建筑垃圾分类存放，回收率≥90%
六、施工进度计划
6.1 关键节点控制
工作内容
工期（天）
开始时间
完成时间
前置工作
测量放线
7
第1天
第7天
-
桩基施工
45
第8天
第52天
测量放线
表演池结构
60
第53天
第112天
桩基施工
柔性防水层
30
第113天
第142天
结构验收
设备安装
45
第143天
第187天
防水层验收
试水试验
15
第188天
第202天
设备安装
竣工验收
10
第203天
第212天
试水试验
6.2 进度保障措施
1. 资源保障：高峰期投入劳动力650人，防水专业班组4个（28人/班）
2. 设备保障：配置2套混凝土搅拌系统（备用1套），3台混凝土输送泵（1台备用）
3. 技术保障：采用BIM技术进行施工模拟，提前发现碰撞问题；对曲线模板采用工厂预制
4. 应急保障：编制雨季施工预案，储备防雨物资（彩条布5000㎡，排水泵10台）
七、验收与维护
7.1 验收标准与流程
1. 分项验收：
o 基层验收：表面平整度≤5mm/2m，阴阳角圆弧半径≥50mm
o 防水层验收：外观无鼓泡、开裂，厚度偏差±10%，电火花检测无击穿
o 闭水试验：表演池注水至设计水位（+0.5m），观察72h，渗漏量≤0.05L/(㎡·d)
2. 验收流程：班组自检→项目部验收→监理验收→第三方检测→业主验收
7.2 维护方案
1. 日常维护：
o 每周检查：水位变化、防水层外观、设备运行状态
o 每月检测：水质pH值（8.0~8.5）、氯离子浓度（≤20000mg/L）
2. 定期维护：
o 每季度：聚脲防水层打蜡养护（专用养护剂，用量0.1kg/㎡）
o 每半年：结构裂缝监测（测缝仪精度0.01mm）
o 每年：全面防水性能评估，包括附着力测试（≥3MPa）
3. 应急处理：
o 渗漏修补：采用"快速堵漏剂+聚脲局部修补"工艺，24h内恢复使用
o 材料储备：备用聚脲涂料（50kg/桶）、密封胶（10支/箱）等应急材料
八、质量保证体系
8.1 组织保障
成立质量管理小组，设置专职质检员3人，各施工班组设质量员1人，建立"三检制"（自检、互检、交接检）质量管理制度。
8.2 技术保障
1. 样板引路：每个分项工程开工前制作样板区（≥100㎡），经监理验收合格后方可大面积施工
2. 技术交底：采用BIM技术可视化交底，关键工序留存影像资料（每道工序3张以上照片）
3. 过程控制：设置质量控制点12处，实施旁站监理（混凝土浇筑、防水层施工等）
8.3 资料管理
1. 施工资料：隐蔽工程验收记录、材料合格证及复试报告、施工日志等及时整理归档
2. 监测数据：混凝土温控记录（每2h一次）、防水性能检测报告、沉降观测数据（精度0.1mm）
3. 竣工资料：编制防水工程专项竣工图，包含材料分布、节点详图、检测数据等
本方案实施过程中将严格遵循《地下工程防水技术规范》（GB50108-2008）、《屋面工程质量验收规范》（GB50207-2012）等标准，确保防水工程质量达到设计使用年限要求。
