盐城地区承重墙改梁专项施工方案
一、施工前准备
（一）结构安全评估
1. 现场勘查
组织结构工程师对建筑原始结构进行全面检测，通过查阅原建筑竣工图纸明确承重墙位置（工程图中黑色标注墙体），使用钢筋扫描仪定位墙体内部钢筋分布及走向，采用回弹仪检测原结构混凝土强度（设计值需≥C25）。对拟拆除墙体周边3米范围内的楼板、梁柱进行裂缝检测，使用裂缝宽度检测仪记录初始数据（基准值≤0.2mm），作为施工过程监测依据。
2. 合规性审批
委托原设计单位或具备甲级资质的设计单位出具结构改造方案，报盐城市住房和城乡建设局备案，取得《建筑结构变动核准书》。施工前需向物业或居委会提交施工方案及应急预案，签订安全责任书。
（二）材料准备
材料名称
规格参数
技术要求
用量计算标准
热轧带肋钢筋
HRB400E Φ16mm、Φ20mm
屈服强度≥400MPa，延伸率≥16%
按梁配筋图计算+10%损耗
商品混凝土
C35P6（抗渗）
28天抗压强度≥35MPa，坍落度180±20mm
梁体积×1.05（含损耗）
模板板材
18mm厚酚醛覆膜多层板
静曲强度≥15MPa，弹性模量≥4500MPa
接触面积×2.5倍周转系数
钢管支撑
Φ48×3.5mm无缝钢管
抗拉强度≥300MPa，挠度≤L/200
每1.2米设置一道立杆
植筋胶
改性环氧树脂
粘结强度≥3.5MPa，耐温-30~60℃
按植筋数量×单孔用量计算

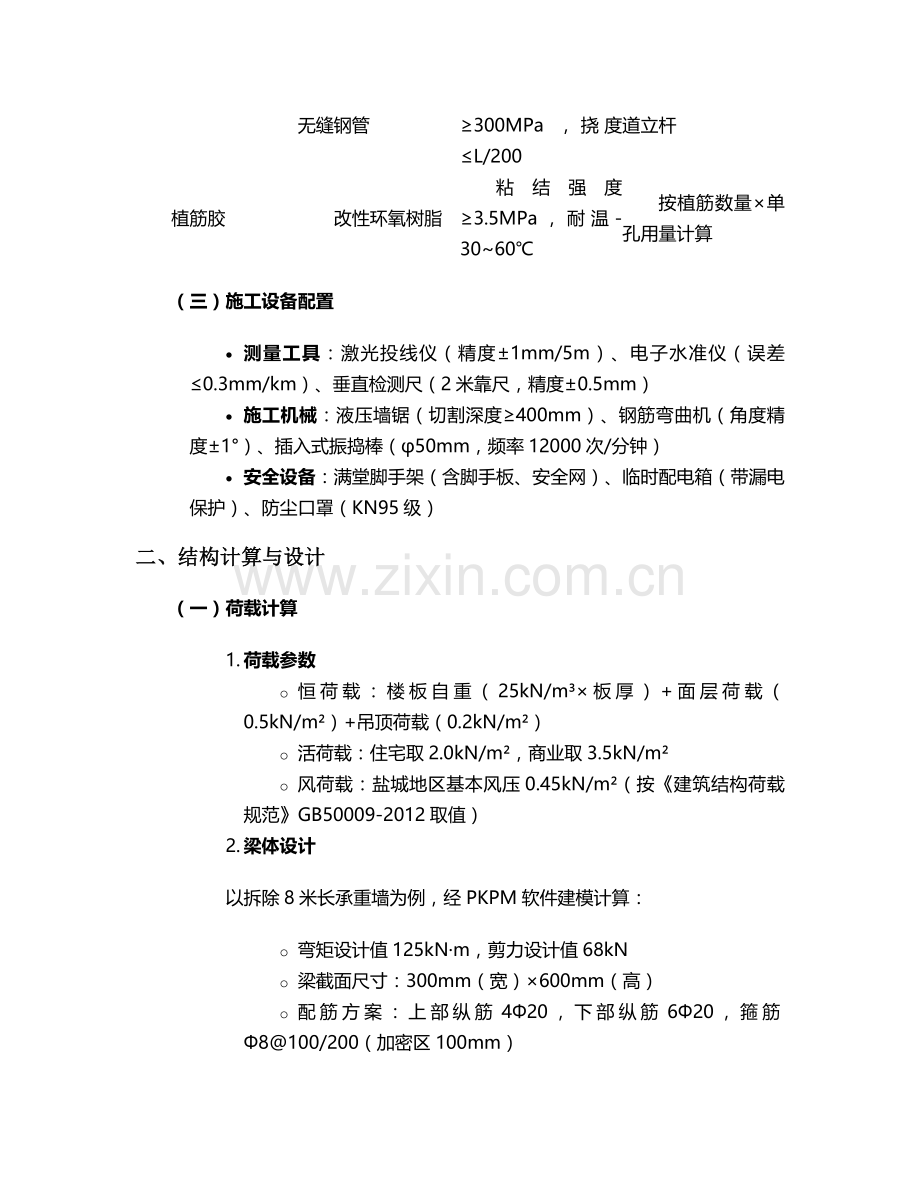

（三）施工设备配置
· 测量工具：激光投线仪（精度±1mm/5m）、电子水准仪（误差≤0.3mm/km）、垂直检测尺（2米靠尺，精度±0.5mm）
· 施工机械：液压墙锯（切割深度≥400mm）、钢筋弯曲机（角度精度±1°）、插入式振捣棒（φ50mm，频率12000次/分钟）
· 安全设备：满堂脚手架（含脚手板、安全网）、临时配电箱（带漏电保护）、防尘口罩（KN95级）
二、结构计算与设计
（一）荷载计算
1. 荷载参数
o 恒荷载：楼板自重（25kN/m³×板厚）+面层荷载（0.5kN/m²）+吊顶荷载（0.2kN/m²）
o 活荷载：住宅取2.0kN/m²，商业取3.5kN/m²
o 风荷载：盐城地区基本风压0.45kN/m²（按《建筑结构荷载规范》GB50009-2012取值）
2. 梁体设计
以拆除8米长承重墙为例，经PKPM软件建模计算：
o 弯矩设计值125kN·m，剪力设计值68kN
o 梁截面尺寸：300mm（宽）×600mm（高）
o 配筋方案：上部纵筋4Φ20，下部纵筋6Φ20，箍筋Φ8@100/200（加密区100mm）
（二）节点构造设计
1. 梁端锚固
采用植筋连接方式，梁纵筋植入原框架柱深度为15d（Φ20钢筋植入300mm），钻孔直径Φ25mm，清孔后注入植筋胶并旋转插入钢筋，养护时间≥72小时。
2. 临时支撑体系
在拆除墙体两侧搭设双排钢管脚手架，立杆间距≤1.2m，扫地杆距地200mm，横杆步距1.8m，顶部设置可调顶托（承载力≥30kN），与楼板接触处垫50mm厚木板分散荷载。
三、施工步骤
（一）临时支撑搭设
1. 支撑安装
在拟拆除墙体两侧1.5米处搭设钢管支撑架，立杆底部设置50×100mm木枋，采用双扣件连接横杆，顶部顶托与楼板间隙用木楔楔紧。支撑体系需通过承载力验算（单根立杆承载力≥20kN）。
2. 预压测试
对支撑体系进行1.2倍设计荷载预压（采用沙袋堆载），持荷24小时后沉降量≤2mm为合格，卸载后检查无变形方可进入下一步。
（二）墙体拆除
1. 切割作业
使用液压墙锯沿梁底设计标高切割墙体，切割顺序为先上后下、分块拆除，每块重量≤50kg。拆除前在地面铺设50mm厚木夹板，防止碎块坠落损伤楼板。
2. 垃圾清理
拆除的墙体碎块及时清运，严禁在楼板上集中堆放（堆载≤2kN/m²）。墙体内杂物清理至露出原结构混凝土基层，采用高压水枪冲洗接口处浮灰。
（三）钢筋工程
1. 植筋施工
o 钻孔：使用Φ25mm钻头按设计位置钻孔，深度≥15d（Φ20钢筋为300mm），孔内残渣用高压气泵清理
o 注胶：从孔底向上注入植筋胶至2/3深度，插入钢筋后旋转30°确保胶层均匀，养护期间严禁扰动
2. 钢筋绑扎
梁纵筋采用绑扎连接（搭接长度≥35d），箍筋加密区设置在梁端1.5倍梁高范围内，绑扎完成后用粉笔标注混凝土保护层厚度（梁侧25mm，梁底30mm）。
（四）模板安装
1. 底模铺设
采用18mm厚多层板，模板接缝处粘贴海绵条防止漏浆，底部用50×100mm木枋作次龙骨，间距≤300mm，主龙骨采用双钢管，通过顶托与支撑体系连接。
2. 侧模加固
侧模采用对拉螺栓固定（横向间距500mm，竖向间距400mm），螺栓外套Φ20mmPVC管，确保拆模后梁体表面平整。安装完成后用激光投线仪校正模板垂直度（偏差≤3mm/2m）。
（五）混凝土工程
1. 浇筑工艺
从梁一端向另一端连续浇筑，采用φ50mm振捣棒振捣（插入间距≤500mm，振捣时间15~30秒），至混凝土表面泛浆、无气泡溢出。浇筑高度超过2米时使用串筒，防止离析。
2. 养护措施
浇筑完成后12小时内覆盖薄膜保湿，养护期≥14天，每日测温2次（内外温差≤25℃），强度达到75%设计值前严禁拆除支撑。
四、质量与安全控制
（一）质量验收标准
项目
允许偏差
检测方法
梁轴线位置
≤5mm
全站仪或拉线尺量
截面尺寸
+8mm，-5mm
钢尺测量
混凝土表面平整度
≤8mm
2米靠尺+塞尺
钢筋保护层厚度
+10mm，-5mm
钢筋保护层测定仪
（二）安全防护措施
1. 高空作业防护
作业层搭设1.2米高防护栏杆，满挂密目安全网（网目密度≥2000目/100cm²），脚手板铺设严密并固定，严禁出现探头板。
2. 临时用电管理
施工用电采用TN-S系统，三级配电两级保护，配电箱接地电阻≤4Ω，电动工具使用前检测绝缘电阻（≥2MΩ）。
3. 应急预案
配备应急物资：液压千斤顶（20t）、急救箱、备用支撑钢管。若发现结构异常沉降（≥5mm/天），立即启动应急方案：停止施工→疏散人员→增设临时支撑→通知设计单位评估。
五、施工进度计划
施工阶段
工期（天）
关键节点
准备阶段
7
材料进场验收、支撑搭设完成
墙体拆除
3
垃圾清运、基层处理合格
钢筋与模板工程
5
植筋拉拔试验合格、模板验收
混凝土浇筑
1
试块制作、连续浇筑完成
养护与拆模
14
混凝土强度达标、模板拆除
验收与清理
3
结构检测合格、场地清理
六、注意事项
1. 气候适应性措施
雨季施工时，混凝土浇筑前需检测砂石含水率（≤5%），调整配合比；夏季高温时采取骨料遮阳、混凝土降温措施（入模温度≤30℃）。
2. 成品保护
梁体混凝土强度未达100%前严禁堆载，通道处设置防护挡板，植筋养护期间悬挂“禁止碰撞”警示牌。
3. 环保要求
拆除作业采用湿法施工（洒水降尘），噪声控制在昼间≤70dB、夜间≤55dB，建筑垃圾分类存放并交由有资质单位清运。
本方案严格遵循《建筑法》《混凝土结构工程施工质量验收规范》GB50204及盐城市《房屋结构改造安全管理办法》要求，施工过程需接受第三方监理单位全程监督，确保结构安全与施工质量。
